本實用新型涉及太陽傘技術領域，具體為一種太陽傘下盤。

背景技術：

太陽傘，作為一種常用的遮陽避暑工具，在人們的日常生活中使用十分廣泛，尤其是在戶外作業或者是戶外游玩時，太陽傘能夠提供很多便利；但是目前的太陽傘大多體積較大，安裝十分麻煩，且大多傘在開合時要靠手動拉伸，十分不便，且容易對手造成傷害。

技術實現要素：

針對以上問題，本實用新型提供了一種太陽傘下盤，能夠通過張合開關，實現自動開關雨傘，結構簡單，操作方便，可以有效解決背景技術中的問題。

為實現上述目的，本實用新型提供如下技術方案：一種太陽傘下盤，包括金屬軸，所述金屬軸呈圓柱體，且金屬軸的前端套接有傘骨收束環，所述金屬軸分為兩層，內環和外環，內環的外表面上設有插接柱，外環的內表面設有插接槽，且插接柱與插接槽緊密卡接；所述金屬軸的外表面鑲嵌有張合開關，內環和外環之間還安裝有彈簧片，彈簧片粘接在張合開關的內表面；所述傘骨收束環的外圈上設置有多個傘骨凹槽，且每個傘骨卡凹槽的內部都安裝有伸縮彈簧。

作為本實用新型一種優選的技術方案，所述傘骨收束環與金屬軸相連接的部分外表面刻有旋轉螺紋，金屬軸對應部分的內表面也刻有相應的旋轉螺紋，金屬軸與傘骨收束環螺旋連接。

作為本實用新型一種優選的技術方案，所述傘骨凹槽共有十六個，每一個分別對應安裝一根傘骨，傘骨凹槽的底端設置有伸縮片，且伸縮片固定粘接在伸縮彈簧上。

作為本實用新型一種優選的技術方案，所述伸縮彈簧的底部均連接在同一個金屬環上，且金屬環通過金屬伸縮桿與彈簧片相連。

與現有技術相比，本實用新型的有益效果是：該太陽傘下盤，采用金屬軸和傘骨收束環兩級聯動，通過張合開關控制彈簧片的運動，帶動金屬環上下運動，從而帶動伸縮彈簧，打開或閉合伸縮片，從而控制打開或收起雨傘；整個裝置結構簡單，操作方便，且易安裝，便于拆卸，實用性強，值得推廣。

附圖說明

圖1為本實用新型剖面結構示意圖；

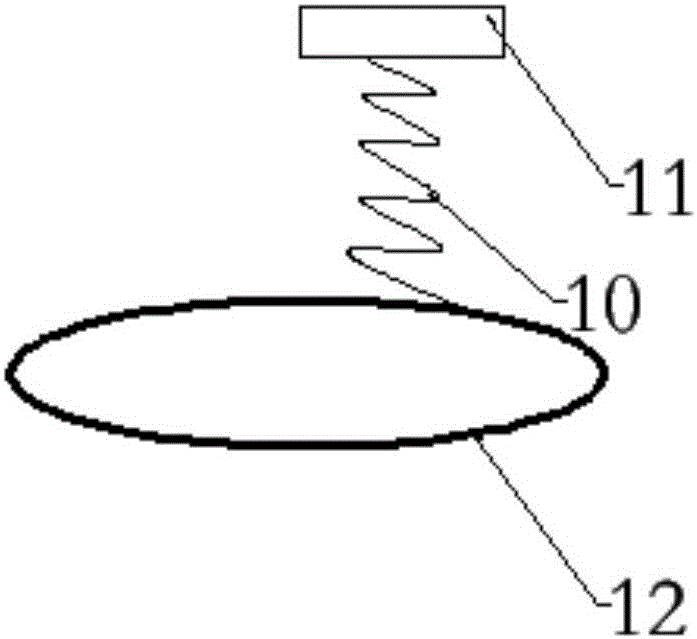

圖2位傘骨收束環內部結構示意圖。

圖中：1－金屬軸；2－傘骨收束環；3－內環；4－外環；5－插接柱；6－插接槽；7－彈簧片；8－張合開關；9－傘骨凹槽；10－伸縮彈簧；11－伸縮片；12－金屬環；13－伸縮桿。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

實施例：

請參閱圖1和圖2，本實用新型提供一種技術方案：一種太陽傘下盤，所述金屬軸1呈圓柱體，且金屬軸1的前端套接有傘骨收束環2，所述金屬軸1分為兩層，內環3和外環4，內環3的外表面上設有插接柱5，外環4的內表面設有插接槽6，且插接柱5與插接槽6緊密卡接；所述金屬軸1的外表面鑲嵌有張合開關8，內環3和外環4之間還安裝有彈簧片7，彈簧片7粘接在張合開關8的內表面；所述傘骨收束環2的外圈上設置有多個傘骨凹槽9，且每個傘骨凹槽9的內部都安裝有伸縮彈簧10；

所述傘骨收束環2與金屬軸1相連接的部分外表面刻有旋轉螺 紋，金屬軸1對應部分的內表面也刻有相應的旋轉螺紋，金屬軸1與傘骨收束環2螺旋連接；所述傘骨凹槽9共有十六個，每一個分別對應安裝一根傘骨，傘骨凹槽的底端設置有伸縮片11，且伸縮片11固定粘接在伸縮彈簧10上；所述伸縮彈簧10的底部均連接在同一個金屬環12上，且金屬環12通過金屬伸縮桿13與彈簧片7相連。

本實用新型工作原理：所述金屬環1能夠直接套接在太陽傘柄上，所述傘骨收束環2用于將太陽傘的傘骨集束到一起；所述內環3和外環4通過直徑相同的插接柱5與插接槽6連接，能夠方便地拆卸；所述傘骨凹槽9的直徑大小恰好與傘骨的尺寸相吻合，能夠?qū)愎菄?yán)密卡接；太陽傘處于收攏狀態時，傘骨位于傘骨收束環2內部，此時連接在伸縮彈簧10上的伸縮片11處于收攏狀態，當使用者向上推起張合開關8時，彈簧片7被按下，彈簧片7連接著的金屬伸縮桿13推送金屬環12向上運動，帶動金屬環12上的伸縮彈簧10被壓縮，伸縮片11被彈出，傘骨從傘骨收束環2內被頂?shù)酵馊Γ?yáng)傘打開；收傘時下推張合開關8，彈簧片7帶動金屬伸縮桿13下拉金屬環12，伸縮彈簧10被拉下，伸縮片11收攏，傘骨進入內部被收聚，從而實現了控制傘的開合。

該太陽傘下盤，采用金屬軸和傘骨收束環兩級聯動，通過張合開關控制彈簧片的運動，帶動金屬環上下運動，從而帶動伸縮彈簧，打開或閉合伸縮片，從而控制打開或收起雨傘；整個裝置結構簡單，操作方便，且易安裝，便于拆卸，實用性強，值得推廣。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本實用新型的保護范圍之內。
