技術領域

本發明屬于頭發干燥裝置及其附近領域，具體涉及一種吹風機聚風嘴及吹風機。

背景技術：

吹風機是可以快速使頭發風干的個人護理類小家電，可以通過加熱絲加熱，使風變熱，從而使頭發更快被吹干。現有技術的吹風機的出風口比較大，不能將吹出來的熱風集中，因而在吹干頭發的過程中，熱風散失較大，導致操作效率很低。

即便在現有技術的吹風機的出風口處加裝風嘴，風嘴也只能簡單地約束出風口形狀，從而起到約束風型的作用，但是由于其只能單向出風，對于在多角度均可聚風聚熱效果的提高非常有限，無法可靠的起到節能效果。

技術實現要素：

本發明的目的在于克服上述現有技術的不足，提供一種能夠在多角度聚風聚熱，節能效果好的吹風機聚風嘴。

本發明還提供一種裝配有上述吹風機聚風嘴的吹風機。

本發明的第一方面提供一種吹風機聚風嘴，包括聚風嘴殼體，聚風嘴殼體中貫穿設有風道，所述風道的出風口處嵌設有與其相通的旋轉風嘴，旋轉風嘴的外壁具有沿風道的出風口內壁轉動的自由度，旋轉風嘴出風口的徑向中心偏離旋轉風嘴的中軸線。

作為對上述技術方案的進一步描述：

所述風道的進風口處設有與其相適配的聚風格柵。

作為對上述技術方案的進一步描述：

所述旋轉風嘴包括呈空心圓柱狀的旋轉基體，旋轉基體上設有旋轉傾斜嘴，旋轉基體的外壁沿風道的出風口內壁圓周方向運動，旋轉傾斜嘴的最底面平齊于風道的出風口壁。

作為對上述技術方案的進一步描述：

所述旋轉傾斜嘴通過卡扣連接在旋轉基體上。

作為對上述技術方案的進一步描述：

所述旋轉基體中設有旋轉扇葉。

作為對上述技術方案的進一步描述：

所述聚風嘴殼體靠近風道出風口的一側呈凹弧狀。

作為對上述技術方案的進一步描述：

所述風道的出風口位于聚風嘴殼體內，該處風道的外壁與聚風嘴殼體的內壁之間均布設有加強筋條。

本發明的第二方面提供一種裝配有上述吹風機聚風嘴的吹風機，其包括與聚風嘴殼體相裝配的吹風機機體。

本發明結構簡單、使用方便，利用旋轉風嘴的設置，在將本發明安裝在吹風機的吹風口后，不僅有效的提高了聚風聚熱效果，還可以實現多角度的出風出熱，實現在短時間內對待吹物的吹干。

利用本發明，可以在1000-1200W的電吹風功率上，做到市場上大多數吹風機2000W的出風溫度，即在同等條件下（如120℃），功耗比普通2000W的吹風節能40-50%，具有較強的節能效果。

附圖說明

圖1為本發明的爆炸結構示意圖；

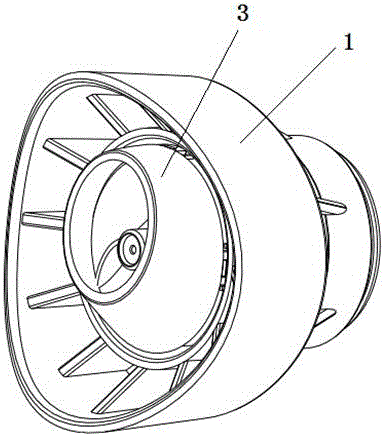

圖2為本發明的裝配結構示意圖；

圖3為本發明中旋轉風嘴的結構示意圖。

具體實施方式

參見圖1及圖2，一種吹風機聚風嘴，包括聚風嘴殼體1，聚風嘴殼體1中貫穿設有風道2，為了解決背景技術中所述的技術問題，本發明的技術方案是，風道2的出風口處嵌設有與其相通的旋轉風嘴3，旋轉風嘴3的外壁具有沿風道2的出風口內壁轉動的自由度，旋轉風嘴3出風口的徑向中心偏離旋轉風嘴3的中軸線。

使用時，將本發明裝在吹風機的吹風嘴上，風道2與吹風機的出風腔位于同一條水平線上，在拿起吹風機吹頭發的時候，風及熱量從旋轉風嘴3聚集后排出，這樣不僅能夠減少熱風散失，起到聚風聚熱的作用，而且由于旋轉風嘴3會在風道2中進行旋轉，所以其出風口可以實現多角度的出風出熱，提高了吹干發的效率，節約了電能。

本實施例中，風道2的進風口處設有與其相適配的聚風格柵4。目的在于，能夠進一步提高風道2處的聚風效果，也便于實現跟吹風機風嘴的穩定連接。

本實施例中，參見圖1及圖3，旋轉風嘴3包括呈空心圓柱狀的旋轉基體31，旋轉基體31上設有旋轉傾斜嘴32，旋轉基體31的外壁沿風道2的出風口內壁圓周方向運動，旋轉傾斜嘴32的最底面平齊于風道2的出風口壁。目的在于，可以確保旋轉風嘴3的出風口始終外露，確保該出風口出風的全面度。

本實施例中，旋轉基體31中設有旋轉扇葉33。目的在于，利用旋轉扇葉33可以增加旋轉風嘴3的出風速度，提高使用效果。

本實施例中，旋轉傾斜嘴32通過卡扣34連接在旋轉基體31上。目的在于，方便拆卸裝配。

本實施例中，聚風嘴殼體1靠近風道2出風口的一側呈凹弧狀。目的在于，方便對頭發的聚攏收集。

本實施例中，風道2的出風口位于聚風嘴殼體1內，該處風道2的外壁與聚風嘴殼體1的內壁之間均布設有加強筋條5。目的在于，加強整體結構的穩定性。

本發明還提供一種裝配有上述吹風機聚風嘴的吹風機，其包括與聚風嘴殼體1相裝配的吹風機機體。

以上所述僅是本發明的優選實施方式，本發明的保護范圍并不僅局限于上述實施例，凡屬于本發明思路下的技術方案均屬于本發明的保護范圍。應當指出，對于本技術領域的普通技術人員來說，在不脫離本發明原理前提下的若干改進和潤飾，這些改進和潤飾也應視為本發明的保護范圍。
