本實用新型涉及一種外套，具體涉及一種飯卡外套，屬于生活技術領域。

背景技術：

飯卡是學生們吃飯使用的工具，因此飯卡在學生的生活當中有很大的重要性，而飯卡外套在保護飯卡的安全方面有著不可替代的作用。

現有的飯卡外套在設計與結構上都比較簡單，沒有發揮最大的效果，這樣的飯卡外套不僅美觀度不足，而且在保護物品的程度上大大降低了安全性，特別是在冬天時，現有的飯卡外套摸起來非常冰冷，讓人們感覺很不舒服，為此，我們提出一種飯卡外套。

技術實現要素：

本實用新型要解決的技術問題克服現有的缺陷，提供一種飯卡外套，通過按下電阻開關，就會將加熱絲與微型電池接通，在電流的作用下，加熱絲可以迅速發熱，產生的熱量會被加熱層吸收，通過加熱層傳遞出的熱量便可以為手部保暖，而溫度傳感器則可以感應加熱層內的溫度變化，當溫度過高時，蜂鳴器就會鳴叫，以保障飯卡外套的安全，通過視頻開關則可以控制顯示屏播放一些視頻或歌曲，來放松人們的心情，而熒光層的設置，可以方便學生們夜間時使用，也增加了美觀度，而刻度值可以當作學生的直尺來使用，有效解決背景技術中的問題。

為了解決上述技術問題，本實用新型提供了如下的技術方案：本實用新型提供一種飯卡外套，包括外套本體和掛繩，所述掛繩和外套本體一端活動連接，所述外套本體上設有刻度值和顯示屏，所述顯示屏內設有音響，且顯示屏一側設有視頻開關，所述外套本體一側設有插卡口和微型電池，所述微型電池一側設有微控制器和USB接口，且USB接口與微型電池電性連接，所述外套本體設有四層，且這四層從上到下依次為熒光層、加熱層、隔熱層和儲卡層，所述儲卡層一側與插卡口密封連接，且儲卡層內部為中空結構，所述加熱層內部均勻的敷設有加熱絲，所述加熱層一側設有電阻開關，且電阻開關與加熱絲電性連接。

作為本實用新型的一種優選技術方案，所述加熱層一側設有溫度傳感器和蜂鳴器，且溫度傳感器和蜂鳴器電性連接。

作為本實用新型的一種優選技術方案，所述加熱層為相變儲能層，所述隔熱層為陶瓷層。

作為本實用新型的一種優選技術方案，所述微型電池通過微控制器分別與電阻開關、視頻開關和溫度傳感器電性連接，所述視頻開關與顯示屏電性連接。

作為本實用新型的一種優選技術方案，所述加熱絲由鎢絲類材料制成。

本實用新型所達到的有益效果是：一種飯卡外套，通過按下電阻開關，就會將加熱絲與微型電池接通，在電流的作用下，加熱絲可以迅速發熱，產生的熱量會被加熱層吸收，通過加熱層傳遞出的熱量便可以為手部保暖，而溫度傳感器則可以感應加熱層內的溫度變化，當溫度過高時，蜂鳴器就會鳴叫，以保障飯卡外套的安全，通過視頻開關則可以控制顯示屏播放一些視頻或歌曲，來放松人們的心情，而熒光層的設置，可以方便學生們夜間時使用，更增加了美觀度，而刻度值可以當作學生的直尺來使用。

附圖說明

附圖用來提供對本實用新型的進一步理解，并且構成說明書的一部分，與本實用新型的實施例一起用于解釋本實用新型，并不構成對本實用新型的限制。

在附圖中：

圖1是本實用新型實施例所述的一種飯卡外套整體結構示意圖；

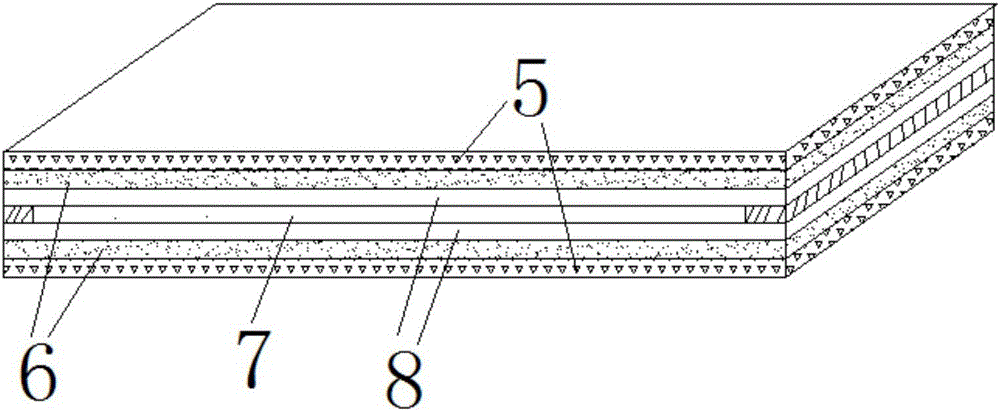

圖2是本實用新型實施例所述的一種飯卡外套內部剖析示意圖；

圖3是本實用新型實施例所述的一種飯卡外套加熱絲分布示意圖；

圖4是本實用新型實施例所述的一種飯卡外套原理控制示意圖；

圖中標號：1、外套本體；2、插卡口；3、掛繩；4、刻度值；5、熒光層；6、加熱層；7、儲卡層；8、隔熱層；9、微型電池；10、電阻開關；11、加熱絲；12、音響；13、顯示屏；14、視頻開關；15、USB接口；16、微控制器；17、溫度傳感器；18、蜂鳴器。

具體實施方式

以下結合附圖對本實用新型的優選實施例進行說明，應當理解，此處所描述的優選實施例僅用于說明和解釋本實用新型，并不用于限定本實用新型。

實施例：請參閱圖1-4，本實用新型一種飯卡外套，包括外套本體1和掛繩3，所述掛繩3和外套本體1一端活動連接，所述外套本體1上設有刻度值4和顯示屏13，所述顯示屏13內設有音響12，且顯示屏13一側設有視頻開關14，所述外套本體1一側設有插卡口2和微型電池9，所述微型電池9一側設有微控制器16和USB接口15，且USB接口15與微型電池9電性連接，所述外套本體1設有四層，且這四層從上到下依次為熒光層5、加熱層6、隔熱層8和儲卡層7，所述儲卡層7一側與插卡口2密封連接，且儲卡層7內部為中空結構，所述加熱層6內部均勻的敷設有加熱絲11，所述加熱層6一側設有電阻開關10，且電阻開關10與加熱絲11電性連接。

所述加熱層6一側設有溫度傳感器17和蜂鳴器18，且溫度傳感器17和蜂鳴器18電性連接，可以對加熱層內的溫度進行實時監控，所述加熱層6為相變儲能層，所述隔熱層8為陶瓷層，相變儲能層的設置可以保障最大限度吸收熱量，陶瓷層可以隔絕熱量，以保護飯卡的安全，所述微型電池9通過微控制器16分別與電阻開關10、視頻開關14和溫度傳感器17電性連接，所述視頻開關14與顯示屏13電性連接，可以實現整體的協調運轉，以方便實施控制，所述加熱絲11由鎢絲類材料制成，可以保證加熱絲11的使用壽命更長。

需要說明的是，本實用新型為一種飯卡外套，工作時，通過按下電阻開關，就會將加熱絲與微型電池接通，在電流的作用下，加熱絲可以迅速發熱，產生的熱量會被加熱層吸收，通過加熱層傳遞出的熱量便可以為手部保暖，而溫度傳感器則可以感應加熱層內的溫度變化，當溫度過高時，蜂鳴器就會鳴叫，以保障飯卡外套的安全，通過視頻開關則可以控制顯示屏播放一些視頻或歌曲，來放松人們的心情，而熒光層的設置，可以方便學生們夜間時使用，更增加了美觀度，而刻度值可以當作學生的直尺來使用。

最后應說明的是：以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
