本實用新型涉及VR虛擬技術領域，具體而言，涉及一種收納保護裝置。

背景技術：

虛擬現實眼鏡設備，簡稱VR(Virtual Reality)眼鏡，是利用仿真技術與計算機圖形學人機接口技術、多媒體技術、傳感技術、網絡技術等多種技術集合的產品，是借助計算機及最新傳感器技術創造的一種嶄新的人機交互手段。

然而，現有的VR眼鏡一般結構復雜，體積較大，不方便攜帶的同時也不方便收納。

技術實現要素：

本實用新型的目的在于提供一種收納保護裝置，該收納保護裝置具有VR功能且該收納保護裝置攜帶方便，便于收納。

本實用新型實施例提供了一種收納保護裝置，其包括兩個鏡片、蓋板以及用于放置智能電子設備的可折疊殼體。所述可折疊殼體設置有第一開口，所述蓋板與所述可折疊殼體連接，所述蓋板與所述第一開口位置對應，所述兩個鏡片設置在所述蓋板上。該收納保護裝置攜帶方便，便于收納，當在該收納保護裝置內放置智能設備后，使用者能夠隨時隨地通過該收納保護裝置體驗VR技術。

在本實用新型較佳的實施例中，所述可折疊殼體包括相對的第一殼面以及第二殼面，所述第一殼面與所述第二殼面之間的側壁為折疊壁，所述折疊壁可被拉伸和壓縮。

在本實用新型較佳的實施例中，所述第一開口設置于所述第一殼面，所述第二殼面設置有第二開口。

在本實用新型較佳的實施例中，所述折疊壁沿其折疊方向包括多個彎折部，所述多個彎折部的尺寸依次減小。

在本實用新型較佳的實施例中，所述蓋板與所述可折疊殼體活動連接。

在本實用新型較佳的實施例中，所述蓋板與所述可折疊殼體通過轉軸活動連接。

在本實用新型較佳的實施例中，所述兩個鏡片通過卡槽或粘膠固定在所述蓋板上。

在本實用新型較佳的實施例中，所述兩個鏡片可滑動地設置在所述蓋板上，從而實現對兩個鏡片之間的間距調節功能。

在本實用新型較佳的實施例中，所述蓋板上設有滑軌，所述兩個鏡片與所述滑軌滑動匹配。

在本實用新型較佳的實施例中，所述折疊壁上設有用于接觸所述智能電子設備的第三開口，所述第三開口可以用來控制所述智能電子設備的音量等。

本實用新型實施例的有益效果是：通過在在可折疊殼體上設置折疊壁，使得收納保護裝置具有便于收納的功能，同時，在蓋板上設置兩個鏡片，滿足了人們對VR設備具有便攜性的要求。該收納保護裝置攜帶方便，便于收納，當在該收納保護裝置內放置智能設備后，使用者能夠隨時隨地通過該收納保護裝置體驗VR技術。

附圖說明

為了更清楚地說明本實用新型實施例的技術方案，下面將對實施例中所需要使用的附圖作簡單地介紹，應當理解，以下附圖僅示出了本實用新型的某些實施例，因此不應被看作是對范圍的限定，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他相關的附圖。

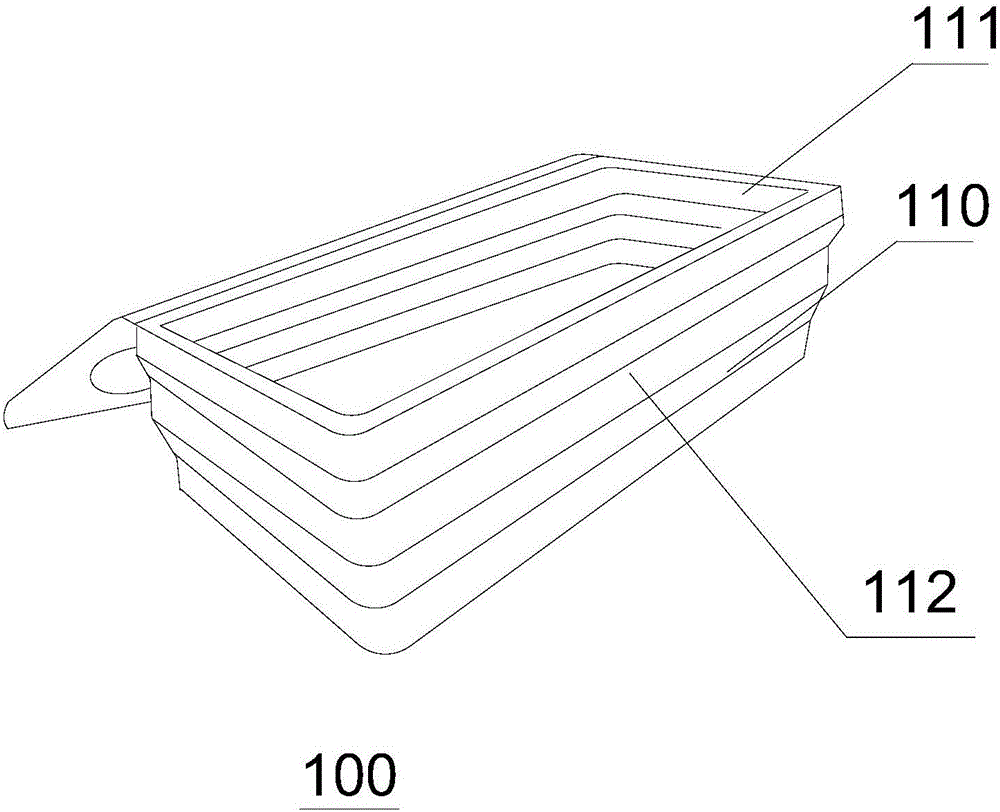

圖1為本實用新型第一實施例提供的收納保護裝置的結構示意圖；

圖2為本實用新型第一實施例提供的收納保護裝置的折疊壁示意圖；

圖3為本實用新型第一實施例提供的階梯狀彎折部示意圖；

圖4為本實用新型第一實施例提供的風琴褶狀彎折部示意圖；

圖5為本實用新型第一實施例提供的收納保護裝置的第三開口示意圖；

圖6為本實用新型第一實施例提供的收納保護裝置的彎折部處于壓縮狀態的示意圖；

圖7為本實用新型第一實施例提供的收納保護裝置的彎折部處于拉伸狀態的示意圖；

圖8為本實用新型第一實施例提供的蓋板上的滑軌的示意圖；

圖9為本實用新型第二實施例提供的收納保護裝置的第二開口示意圖。

圖中：

收納保護裝置100；

可折疊殼體110；第一開口111；折疊壁112；第三開口113；第二開口114；

蓋板120；

鏡片130。

具體實施方式

為使本實用新型實施例的目的、技術方案和優點更加清楚，下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本實用新型一部分實施例，而不是全部的實施例。通常在此處附圖中描述和示出的本實用新型實施例的組件可以以各種不同的配置來布置和設計。

因此，以下對在附圖中提供的本實用新型的實施例的詳細描述并非旨在限制要求保護的本實用新型的范圍，而是僅僅表示本實用新型的選定實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

應注意到：相似的標號和字母在下面的附圖中表示類似項，因此，一旦某一項在一個附圖中被定義，則在隨后的附圖中不需要對其進行進一步定義和解釋。

在本實用新型的描述中，需要說明的是，術語“上”、“下”、“水平”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，或者是該實用新型產品使用時慣常擺放的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。此外，術語“第一”、“第二”等僅用于區分描述，而不能理解為指示或暗示相對重要性。

此外，術語“水平”、“豎直”、“懸垂”等術語并不表示要求部件絕對水平或懸垂，而是可以稍微傾斜。如“水平”僅僅是指其方向相對“豎直”而言更加水平，并不是表示該結構一定要完全水平，而是可以稍微傾斜。

在本實用新型的描述中，還需要說明的是，除非另有明確的規定和限定，術語“設置”、“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本實用新型中的具體含義。

第一實施例

請參照?qǐng)D1，本實施例提供一種收納保護裝置100，其包括放置智能電子設備的可折疊殼體110、蓋板120以及兩個鏡片130。兩個鏡片130設置在蓋板120上，蓋板120與可折疊殼體110連接。

可折疊殼體110上設置有第一開口111，使用者可以通過第一開口111把智能電子設備放進收納保護裝置100內。

可以理解，此處的智能電子設備并不局限于移動手機，還可以是平板電腦等。

請參看圖2，可折疊殼體110包括相對的第一殼面以及第二殼面，其中，第一開口111設置在第一殼面上。第一殼面與第二殼面之間的側壁為折疊壁112。折疊壁112沿其折疊方向包括多個彎折部，多個彎折部可以折疊在可折疊殼體110周圍，可以對放置在可折疊殼體110內的智能電子設備起到保護的作用。當使用者需要使用VR(Virtual Reality)功能時，可以通過向折疊方向拉伸彎折部，將折疊部分釋放，使得蓋板120與智能電子設備的屏幕之間保持一定的距離。

請參看圖3，所述多個彎折部的尺寸在豎直方向從上到下可以依次減小且呈階梯狀。請參看圖4，作為一種實施方式，所述多個彎折部的尺寸也可以相同，且每個彎折部之間呈風琴褶結構。

為了減輕收納保護裝置100的重量，優選地，可折疊殼體110可以由硅膠材料制成。此外，為了使得收納保護裝置100更好的實現收縮功能，作為一種實施方式，可折疊殼體110的第二殼面可以由相對折疊壁112而言，較厚的硅膠材料制成，同時，折疊壁112可以由相對第二殼面而言較薄的硅膠材料制成。由于硅膠材料的厚度不同，第二殼面相對折疊壁112更加堅固、不易變形，可以對放置在內的智能電子設備提供保護作用，同時也起到支撐作用，使得折疊壁112可以利用自身張力更加容易實現拉伸和壓縮。

此外，請參看圖5，折疊壁112上設有用于接觸所述智能電子設備的第三開口113。第三開口113可以方便用戶在體驗VR的過程中，對所述智能電子設備進行音量調節等操作。由于不同的智能電子設備的音量按鍵所處的位置不同，可以理解，針對不同的智能電子設備，第三開口113的位置也可以做出相應的調整，以適配不同的智能電子設備。

蓋板120與可折疊殼體110連接，且與第一開口111位置對應。于本實施例中，蓋板120可以由輕質材料制成，例如ABS材料。蓋板120除了作為兩個鏡片130的載體外，還可以用于作為一種保護機構，對放置在收納保護裝置100內的智能電子設備起到保護的作用。

為了方便使用，作為一種實施方式，蓋板120與可折疊殼體110之間活動連接，例如，蓋板120可以通過轉軸與可折疊殼體110之間實現轉動連接。作為一種實施方式，可以在蓋板120靠近折疊壁112一側設置兩個凹槽，相應地，可以在折疊壁112與蓋板120的凹槽對應處設置兩個與所述凹槽尺寸匹配的凸起，通過把所述凸起嵌入所述凹槽實現蓋板120與可折疊殼體110之間的轉動連接。此外，蓋板120還可以通過滑槽與可折疊殼體110實現滑動連接。

兩個鏡片130設置在蓋板120上，鏡片130可以選用凸透鏡。于本實用新型實施例中，所選用的凸透鏡的鏡片直徑可以是37mm，鏡片焦距可以是38mm。

作為一種實施方式，兩個鏡片130可以通過現有的技術固定在蓋板120上。一般而言，常見的把兩個鏡片130固定在蓋板120上的方法是通過卡槽把鏡片130鑲嵌在蓋板120上。

當然，其他固定方式，例如通過粘膠直接把鏡片130粘在蓋板120上也同樣屬于本實施方式的范圍之內。

當把兩個鏡片130設置在蓋板120上后，使用者就可以通過收納保護裝置100體驗VR技術功能。

請參看圖6，當使用者把智能電子設備放置在收納保護裝置100內時，若使用者不需要使用VR功能，使用者可以按照箭頭所示方向把折疊壁112置于壓縮狀態，此時，折疊壁112折疊在第二殼面周圍，可以對所述智能電子設備起到保護作用。

當使用者需要使用VR功能時，請參看圖7，使用者可以按照箭頭所示方向把折疊壁112沿可折疊方向拉伸，將折疊部分釋放，使得兩個鏡片130與所述智能電子設備的屏幕之間保持一定的距離，兩個鏡片130可以將所述智能電子設備的屏幕畫面進行放大，進而使得被放大的畫面充滿使用者的整個視野，使得使用者有較強的體驗感。

由于不同的使用者兩眼之間的瞳距有差異，因此，也可以在兩個鏡片130之間做出相應的改進，以使使用者能夠根據不同的瞳距情況對兩個鏡片130之間的間距做出相應的改變。因此，兩個鏡片130也可以可滑動地設置在所述蓋板120上。

請參看圖8，作為另一種實施方式，蓋板120上還包括滑軌121，兩個鏡片130與滑軌121之間可以滑動匹配，且兩個鏡片130通過滑軌121可滑動地設置在蓋板120上。當把兩個鏡片130與滑軌121滑動匹配之后，使用者可以根據自身的瞳距調整兩個鏡片130之間的距離，以達到最佳的觀看效果。

本實用新型第一實施例提供的收納保護裝置100的工作原理是：通過在在可折疊殼體110上設置折疊壁112，在蓋板120上設置兩個鏡片130，滿足了人們對VR設備便攜性要求的同時，也滿足了人們要求VR設備方便收納的需求。此外，收納保護裝置100不同于現有的VR眼鏡盒子將眼睛周圍包裹起來的傳統設計，而是采用開放式手持觀看的模式，這種設計不僅解決了傳統VR設備的鏡片貼在眼睛上容易出汗、不透氣的缺陷，還在在一定程度上提醒了使用者不能過分沉溺其中，緩解了眼睛疲勞。

第二實施例

本實用新型第二實施例提供了一種收納保護裝置100，其包括放置智能電子設備的可折疊殼體110、蓋板120以及兩個鏡片130。兩個鏡片130設置在蓋板120上，蓋板120與可折疊殼體110連接。

可折疊殼體110上設置有第一開口111，蓋板120與可折疊殼體110連接，且與第一開口111位置對應。其中，所述智能電子設備可以通過第一開口111放置在收納保護裝置100內。

可折疊殼體110包括相對的第一殼面以及第二殼面，第一殼面與第二殼面之間的側壁為折疊壁112。第一開口111設置于第一殼面上。

請參照?qǐng)D9，本實施例與第一實施例最主要的區別在于，第二殼面設置有第二開口114。

使用者可以把收納保護裝置100套設在所述智能電子設備上，當使用者需要體驗VR功能時，需要把折疊壁112沿其可折疊方向拉伸，將折疊部分釋放，使得兩個鏡片130與所述智能電子設備的屏幕之間保持一定的距離，兩個鏡片130可以將所述智能電子設備的屏幕畫面放大，進而使得被放大的畫面充滿使用者的整個視野，使得使用者有較強的體驗感；當使用者不需要體驗VR功能時，使用者可以把折疊壁112置于壓縮狀態，此時，折疊壁112折疊在所述智能電子設備的周圍，可以對所述智能電子設備起到保護作用。

應當理解，本實用新型第二實施例所提供的收納保護裝置100，除了在第二殼面上設置有第二開口114外，本實施例的其他特征都可以與第一實施例相同，此處就不再做出過多的贅述。

第三實施例

本實用新型第二實施例提供了一種收納保護裝置100，其包括放置智能電子設備的可折疊殼體110、蓋板120以及兩個鏡片130。兩個鏡片130設置在蓋板120上，蓋板120與可折疊殼體110連接。

可折疊殼體110上設置有第一開口111，蓋板120與可折疊殼體110連接，且與第一開口111位置對應。其中，所述智能電子設備可以通過第一開口111放置在收納保護裝置100內。

可折疊殼體110包括相對的第一殼面以及第二殼面，第一殼面與第二殼面之間的側壁為折疊壁112。第一開口111設置于第一殼面上，第二殼面設置有第二開口114。

本實施例與第二實施例最主要的區別在于，第二開口114還可以通過粘膠等與現有的硬質殼體連接。

應當理解，本實用新型第三實施例提供的收納保護裝置100，除了第二開口114與現有的硬質殼體連接外，本實施例的其他特征都可以與第二實施例相同，此處就不再做出過多的贅述。

綜上所述，本實用新型實施例提供的收納保護裝置100，通過設置可折疊殼體110，使得收納保護裝置100具有便于收納的功能，且該可折疊殼體也可以對放置在其中的智能電子設備起到保護的作用；同時，在蓋板120上設置兩個鏡片130，滿足了人們對VR設備具有便攜性的要求。該收納保護裝置攜帶方便，便于收納，當在該收納保護裝置內放置智能電子設備后，使用者能夠隨時隨地通過該收納保護裝置體驗VR技術，且開放式的VR鏡片設計，提高了用戶的舒適度。

以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，對于本領域的技術人員來說，本實用新型可以有各種更改和變化。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
