本實用新型涉及日用百貨生活用品領域，尤其是涉及一種具有隱藏空間的儲物袋。

背景技術：

儲物袋，顧名思義，就是被用于購物的袋子，一般在超市等場所被大量使用，其中使用做多的是塑料儲物袋。而每生產1噸塑料，需消耗3噸石油，我國每年隨生活垃圾進入填埋場的廢塑料占填埋垃圾重量的3%－5%，其中大部分是廢塑料儲物袋，特別是厚度小于0.025毫米的超薄塑料袋。廢塑料在自然條件下不易降解，造成長期的、潛在的生態環境問題：一是廢棄塑料包裝物混在土壤中，易造成土壤板結，影響農作物吸收養分和水分，導致農作物減產；二是拋棄在陸地或水體中的廢塑料包裝物，被動物當作食物吞入，導致動物死亡的事件屢見不鮮；三是混入生活垃圾中的廢棄塑料很難處理，混有廢棄塑料的生活垃圾不適用于堆肥處理，分揀出來的廢塑料也因無法保證質量而很難利用。

目前由于人口增多，儲物袋的需求也日益增多，會引起大量污染，因此當今社會提倡低碳及低污染生活方式，而且現今越來越多的人去超市都自己攜帶儲物袋。但是購物過程中，普通的儲物袋往往不能滿足要求：有時購物太多儲物袋放不下，不能分隔不宜放在一起的物品，如冷（冰）的和熱的，干的和濕的，有異味的和其他物品等，對于易碎易變形的物品也不能起到很好的防護作用。

技術實現要素：

本實用新型要解決現有技術的問題，提供一種能夠分隔物品，并且對易碎易變形的物品能起到很好的防護作用的雙層式手提儲物袋。

為達到上述目的，本實用新型采用的技術方案如下：

一種具有隱藏空間的儲物袋，包括上袋體和兩根手提帶，所述上袋體底部設有上底板，所述上袋體下方設有下袋體，下袋體底部設有下底板，上底板和下底板的長寬相同；并且，上袋體和下袋體底部四周各設有一半相匹配的拉鏈；同時，所述下袋體上設有開合結構。本實用新型的儲物袋具有上下兩層，不需要使用下袋體時，拉上拉鏈使上底板和下底板相抵，下袋體隱藏即可，當儲物袋容納空間不足或需要分隔不宜放在一起的物品時，可拉開拉鏈使上底板和下底板分離，下袋體顯現，將相應的物品通過開合結構放入下袋體中。此外，上底板和下底板為硬材質結構，不僅具有較好的隔絕作用，還能減小儲物袋的袋面或放置時對物品的擠壓，起到保護作用。

優選的，所述上底板底部的前后兩端或左右兩端鉸接有支撐板，支撐板的長度與下袋體的高度相同，且大于兩塊支撐板鉸接處之間的距離的一半，小于兩塊支撐板鉸接處之間的距離，兩塊支撐板活動端向上翻轉后重疊的部分設有可交錯咬合的缺口；所述開合結構設于下袋體上無支撐板接觸的一側。即若支撐板鉸接于上底板前后兩端，則支撐板長度為大于上底板前后端長度的一半而小于上底板前后端長度，而開合結構位于下袋體的左側面或右側面，反之亦然。當不需要使用下袋體時，將支撐板向上翻轉拉上拉鏈即可，當需要使用下袋體時，打開拉鏈且支撐板向下翻轉后與下袋體的袋面及下底板相抵，上、下底板與支撐板形成一個結構穩定的框型容納空間，可以放置易碎易變形的物品，起到很好的防護作用。

優選的，兩根所述手提帶的頂端設有連接機構a，使兩根手提帶能互相連接固定。

優選的，所述上袋體前后的兩側面上設有連接機構b，能與另一側面手提帶上的連接機構a互相連接固定。當儲物袋中物品較多滿出時，儲物袋放置后物品容易掉出，通過連接機構b和連接機構a兩根手提帶交錯后向另一側的拉伸固定，相當于對儲物袋的袋口進行封閉捆綁，防止物品掉出。

優選的，所述連接機構a和所述連接機構b可以為魔術貼或按扣。

優選的，所述上袋體前后的其中一側面或兩側面上設有連接機構c，能與另一個儲物袋的連接機構c互相連接固定。當有多個儲物袋且盛裝較多時，儲物袋放置后容易傾倒，通過連接機構c可以使這些儲物袋相互連接在一起，避免傾倒。

優選的，所述連接機構c可以為拉鏈、魔術貼或按扣。連接機構c的位置和形狀具有多種變化，可以位于上袋體上邊沿，也可以上邊沿及兩側邊沿都有，或者是位于上袋體的袋面上。

優選的，所述開合結構可以為拉鏈、魔術貼或按扣。開合口的形狀一般為倒的“U”字形，方便物品的進出。

本實用新型的儲物袋袋體和手提帶采用可循環使用的環保型材料制成。

本實用新型的有益效果在于：可增加容納空間，可對不宜放置在一起的物品分開放置，底板的結構使儲物袋在提起后不會擠壓袋內物品，底板加支撐板的結構使儲物袋的具有一個結構穩定的下層容納空間，可以放置容易損壞變形的物品，起到很好的防護作用，而且可重復使用，環保節能。

附圖說明

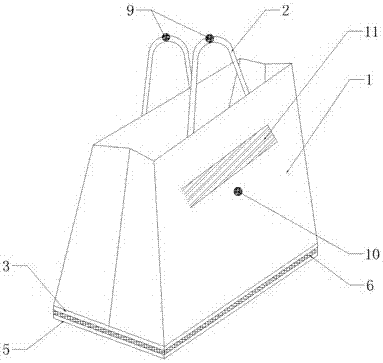

圖1是本實用新型下袋體展開時的結構示意圖。

圖2是本實用新型下袋體收縮時的結構示意圖（未顯示拉鏈）。

圖3是本實用新型的工作原理示意圖。

圖4是本實用新型的儲物袋袋口封閉的結構示意圖。

圖5是本實用新型的多個儲物袋連接的結構示意圖。

圖6是本實用新型的兩塊支撐板的結構示意圖。

圖中：1、上袋體； 2、手提帶； 3、上底板；4、下袋體；5、下底板； 6、支撐板；6.1、缺口；7、拉鏈；8、開合結構；9、連接結構a；10、連接結構b；11、連接結構c。

具體實施方式

下面通過具體實施方式和附圖對本實用新型作進一步的說明。

實施方式為：如圖1、圖2和圖6所示，一種具有隱藏空間的儲物袋，包括上袋體1和兩根手提帶2，上袋體1底部設有上底板3，上袋體1下方設有下袋體4，下袋體4底部設有下底板5，上底板3和下底板5的長寬相同；并且，上袋體1和下袋體4底部四周各設有一半相匹配的拉鏈7；同時，所述下袋體4上設有開合結構8。上底板3底部的前后兩端或左右兩端鉸接有支撐板6，支撐板6的長度與下袋體4的高度相同，且大于兩塊支撐板6鉸接處之間的距離的一半，小于兩塊支撐板6鉸接處之間的距離，兩塊支撐板6活動端向上翻轉后重疊的部分設有可交錯咬合的缺口6.1；開合結構8設于下袋體4上無支撐板6接觸的一側。

其中，兩根所述手提帶2的頂端設有連接機構a9，使兩根手提帶2能互相連接固定。上袋體1前后的兩側面上設有連接機構b10，能與另一側面手提帶2上的連接機構a9互相連接固定，將儲物袋的袋口封閉捆綁，如圖4所示。

其中，上袋體1前后的其中一側面或兩側面上設有連接機構c11，能與另一個儲物袋的連接機構c11互相連接固定，如圖5所示。

在上述實施方式中，連接機構a9和連接機構b10可以為魔術貼或按扣，連接機構c11和開合結構8可以為拉鏈、魔術貼或按扣。

再結合圖3，使用本實用新型的儲物袋的下袋體4時，打開拉鏈7，下袋體4展開，支撐板6向下翻轉直抵下底板5，通過開合結構8可使用下袋體4的容納空間，不需要使用下袋體4時，只需將支撐板6向上翻轉，下底板5向上底板3合攏，合并后將拉鏈7拉上即可。下袋體隱藏后，兩塊支撐板6的關系如圖6所示，兩塊支撐板6的兩個活動端通過缺口6.1互相咬合組成一塊平板結構，使兩塊支撐板6不會交疊干涉，與上底板3和下底板5之間不會產生間隙。缺口6.1的形狀可以是矩形，也可以是其他形狀。

以上所述僅為本實用新型的具體實施例，但本實用新型的結構特征并不局限于此，本實用新型可以用于類似的產品上，任何本領域的技術人員在本實用新型的領域內，所作的變化或修飾皆涵蓋在本實用新型的專利范圍之中。
