本實用新型涉及拉鏈領域，尤其涉及一種音樂拉鏈。

背景技術：

它所襯托的紅花的凋謝而被淘汰，反而被人們所喜愛和依賴。其原因，除了它在某些專業領域不可替代的作用外，更多的則是它作為音樂播放設備的附件存在，完美地滿足了很多人們聆聽音樂的精神訴求。

有線耳機是主流的耳機產品，實際使用中，耳機線經常被纏繞打結，因設備到耳朵的距離比較長，耳機線的重量會給耳朵帶來負擔，邊聽歌曲邊做事的情況下耳機線容易被牽絆，且經常不小心把耳機拽下來，嚴重的會造成耳朵傷害。隨著科技的發展，耳機從有線變為無線，無線耳機雖然省去了纏人的線，但是無線耳機需要供電，音質比有線耳機也會差些，體積也會大些。

耳機產品作為穿戴產品，卻沒有完美詮釋穿戴產品的便捷和隨身屬性，用戶對產品的體驗和簡單便捷的交互越來越重視，耳機產品有待優化和升級。

本實用新型可以達到優越性有：音頻數據通過布帶里的音頻線傳到兩個耳機播放端，線與服裝一體，美觀且沒有下墜感；避免了耳機線在邊聽歌邊工作的狀態的障礙；不會因事故墜下耳機線而傷害耳朵；宜人性好；可以增加拉鏈和服裝的應用價值。

目前中國耳機市場的容量一年約200億元人民幣規模,耳機雖小,市場經濟效益卻不低。由于缺乏自有知識產權,弱于產品創新，大量國產耳機一直以來只能用低成本、低技術含量、低價位的方式在低端市場生存。與此同時,中國事實上是最大的耳機生產國家,通過創新耳機與穿戴的結合產品，拓展產品品類，在自有知識產權基礎上，整合品牌和渠道資源，可以獲得理想的利潤回報。

技術實現要素：

本實用新型主要是解決現有產品所存在的技術問題，從而提供一種音樂拉鏈，所述拉鏈包括：

拉頭、拉片、插銷和布帶，所述拉頭內嵌入藍牙模塊，所述拉片中嵌入控制模塊，所述布帶內嵌入耳機線和揚聲器，所述插銷內嵌入拉鏈接口。

上述的一種音樂拉鏈，所述耳機線和揚聲器電性連接。

上述的一種音樂拉鏈，所述拉片還包括控制開關。

上述的一種音樂拉鏈，所述插銷內包括3.5耳機接口、MiniUSB接口、磁吸接口的一種或多種。

上述的一種音樂拉鏈，所述揚聲器為最少兩個入耳式揚聲器。

上述的一種音樂拉鏈，所述控制模塊為至少一個MCU芯片。

上述的一種音樂拉鏈，所述藍牙模塊為藍牙3.0、藍牙4.0或藍牙5.0的任一種。

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

附圖說明

構成本實用新型的一部分的附圖用來提供對本實用新型的進一步理解，本實用新型的示意性實施例及其說明用于解釋本實用新型，并不構成對本實用新型的不當限定。在附圖中：

圖1為本實用新型一種音樂拉鏈的架構圖；

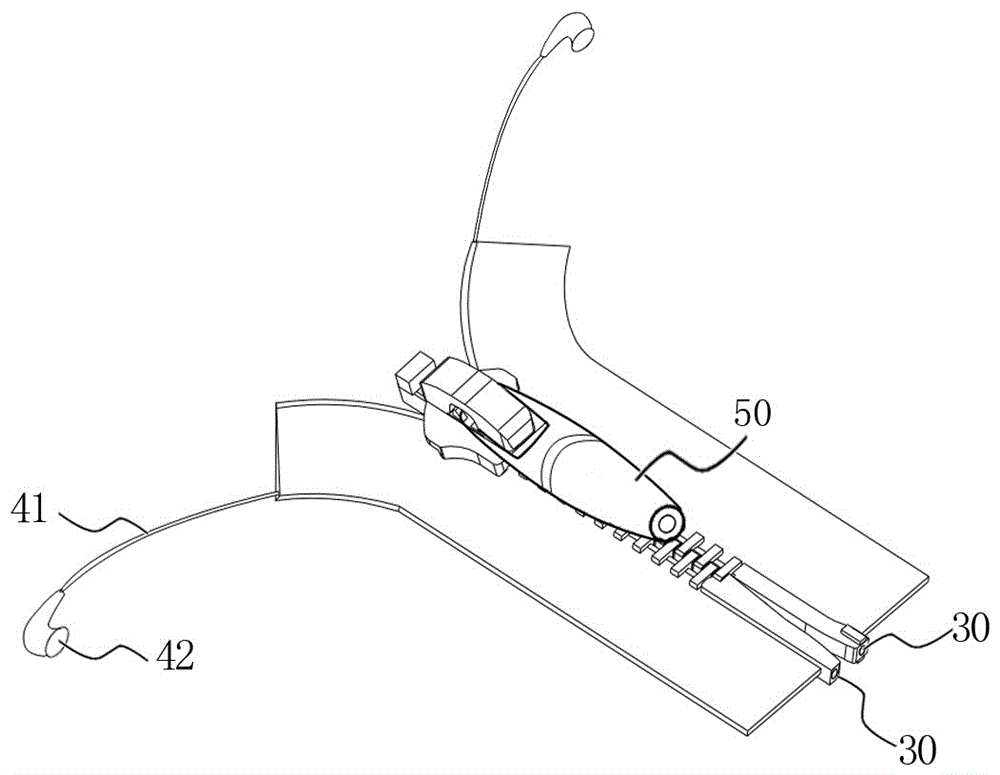

圖2為本實用新型一種音樂拉鏈的結構示意圖。

具體實施方式

下面結合本實用新型的附圖對本實用新型實施例中的技術方案進行清楚、完整的描述，顯然，所描述的實施例僅僅是本實用新型的一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有作出創造性勞動的前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參照圖1、圖2所示：

一種音樂拉鏈，所述拉鏈包括：

拉頭1、拉片2、插銷3和布帶4，所述拉頭1內嵌入藍牙模塊10，所述拉片2中嵌入控制模塊20，所述布帶4內嵌入耳機線41和揚聲器42，所述插銷3內嵌入拉鏈接口30。

所述耳機線41和揚聲器42電性連接；所述拉片1還包括控制開關50；所述插銷3內包括3.5耳機接口、MiniUSB接口、磁吸接口的一種或多種。

所述揚聲器42為最少兩個入耳式揚聲器。

所述控制模塊20為至少一個MCU芯片。

所述藍牙模塊10為藍牙3.0、藍牙4.0或藍牙5.0的任一種，優選的采用藍牙4.0通訊協議。

發送針對每個音頻資源的控制命令，所述控制命令通過所述拉片內部的控制模塊發送；

所述控制命令為預先設置指令，預先設置的命令存儲到控制模塊的RAM里面，并且該預先設置指令可以自由讀取和二次開發。

所述控制模塊20在監測到任一所述控制命令被觸發時，播放與被觸發控制命令的被觸發事件對應的功能，觸發時間為0.2毫秒到0.5毫秒之間。

所述預先設置指令包括：播放和暫停指令、上一首和下一首指令、快進和倒退指令、停止和關閉指令。

所述預先設置指令通過拉片2上面的物理開關觸發，該物理開關為旋鈕或按鍵，也可以為旋鈕和按鈕同時存在，也可以在物理開關下面嵌入LED燈光，用于夜間控制的照明。

所述預先設置指令還包括：藍牙模塊10配對和通訊指令，當音頻輸入端的藍牙模塊10發起呼叫，首先是查找，找出周圍處于可被查找的藍牙設備，音頻輸入端的藍牙模塊10找到拉頭內藍牙模塊10后，與拉頭內藍牙模塊10進行配對，此時需要輸入拉頭內藍牙模塊10的PIN 碼（PIN碼通過產品說明提示給用戶）；配對完成后，拉頭內藍牙模塊10會記錄音頻輸入端的藍牙模塊10的信任信息，此時已配對的通訊指令在下次呼叫時，不再需要重新配對；并且鏈路建立成功后，兩個藍牙模塊10之間即可進行音頻資源的傳輸；在通信狀態下，兩個藍牙模塊10都可以發起斷鏈，斷開藍牙鏈路。

所述藍牙模塊10和控制模塊20分別貼片在FPC板上或FR-4板上，可以實現最小空間結構和裝配。

顯然，上述實施例僅僅是為清楚地說明所作的舉例，而不是全部的實施例，并不用以限制本發明。對于所屬領域的普通技術人員來說，凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
