本實用新型涉及一種添加了蘄艾精油的鞋墊，屬于鞋墊技術領域。

背景技術：

中國民俗中，服飾鞋帽的刺繡裝飾常常富有一定的寓意內涵，寄托了親人美好的祝福和理想。鞋墊中的各種花樣象征了人們對生活的美好向往，鞋墊大量應用于制鞋業、保健、特殊功用；一般分為制鞋業應用型和市場商品型兩種模式。制鞋業應用的鞋墊主要是配合鞋子大底、中底、做出相應的型體；按照楦底板或者面板制作尺碼板，并制作出相應的形狀。

傳統的鞋墊大多都不具有保健的功能，即便是有的鞋墊具有保健功能，但是其由于選材的特殊性，使得鞋墊的保健功能很差，不具備很好的保健療效，與人們追求保健、健康的理念背道而馳，并且傳統的鞋墊大多是一體成型的，無法對其內部的中草藥進行更換，使得鞋墊的利用率不高，造成了很大的浪費。

技術實現要素：

本實用新型的目的在于克服現有技術的不足并提供一種添加了蘄艾精油的鞋墊，該鞋墊具有保健功能并且便于更換其中藥物。

實現本實用新型目的所采用的技術方案為，一種添加了蘄艾精油的鞋墊，包括鞋墊底層、蘄艾精油層和鞋墊蓋層，鞋墊底層和鞋墊蓋層通過粘扣帶連接，蘄艾精油層位于鞋墊底層與鞋墊蓋層之間；所述鞋墊底層包括底層本體、塑料保護膜和擋圈，塑料保護膜鋪設于底層本體的上表面上，擋圈和粘扣帶的刺面均固定于底層本體的上表面上并且位于塑料保護膜外圍，粘扣帶的刺面位于擋圈外側，擋圈的高度等于粘扣帶的厚度；所述鞋墊蓋層包括蓋層本體和絲面面層，絲面面層縫合固定于蓋層本體的上表面上，粘扣帶的毛面固定于蓋層本體的下表面上，蓋層本體、擋圈和底層本體構成封閉的容納腔，蘄艾精油層位于容納腔中，所述蘄艾精油層由緩釋裝置和位于藥物緩釋裝置中的蘄艾精油構成。

所述蓋層本體上開設有與容納腔連通的透氣孔。

所述緩釋裝置為能吸附精油的固體材料或設有微孔的囊體，囊體的直徑大于透氣孔的孔徑。

所述緩釋裝置為泡棉，泡棉的厚度等于擋圈的高度。

所述擋圈由蘄艾纖維制成的紗線通過擰結編織構成。

所述擋圈由紡織布通過擰結編織構成。

由上述技術方案可知，本實用新型提供的添加了蘄艾精油的鞋墊，通過蓋層本體、擋圈和底層本體構成封閉的容納腔，容納腔中設置蘄艾精油層，從而起到抑制細菌滋生、殺滅真菌和保健功效，鞋墊底層和鞋墊蓋層通過粘扣帶連接，鞋墊蓋層可方便開啟，便于其中蘄艾精油層的更換，蘄艾精油層由緩釋裝置和位于藥物緩釋裝置中的蘄艾精油構成，緩釋裝置為泡棉或設有微孔的囊體(緩釋微囊)，延長藥效；底層本體的上表面上鋪設有塑料保護膜，塑料保護膜位于底層本體與蘄艾精油層之間，塑料保護膜可有效的防止蘄艾精油滲透進入底層本體，同時防止蘄艾精油藥效向鞋底擴散；鞋墊蓋層包括蓋層本體和絲面面層，絲面面層縫合固定于蓋層本體的上表面上，絲面光滑，穿著舒適。

蓋層本體上開設有與容納腔連通的透氣孔，透氣孔有利于蘄艾精油作用于足部，增強保健效果，絲面面層同時起到阻擋囊體形緩釋裝置從透氣孔中脫出的作用；擋圈由紡織布或蘄艾纖維制成的紗線通過擰結編織構成，紡織布和蘄艾纖維制成的紗線均較柔軟，增加該鞋墊的穿著舒適度，蘄艾纖維還具有保健功效。

與現有技術相比，本實用新型的有益效果是：該鞋墊結構簡單，通過在鞋墊內加入蘄艾精油，使得制得的鞋墊能夠具有很好的保健療效，能夠有效的實現理氣血、逐寒濕、調經安胎、溫經止血、清熱止咳消痰等功效，并可治皮膚瘙癢等皮膚病；鞋墊通過粘扣帶刺面與粘扣帶毛面配合使得底層本體與鞋墊蓋層可拆卸，方便對蘄艾精油層的更換，使得該鞋墊的實用性更強。

附圖說明

圖1為本實用新型提供的添加了蘄艾精油的鞋墊的剖視圖。

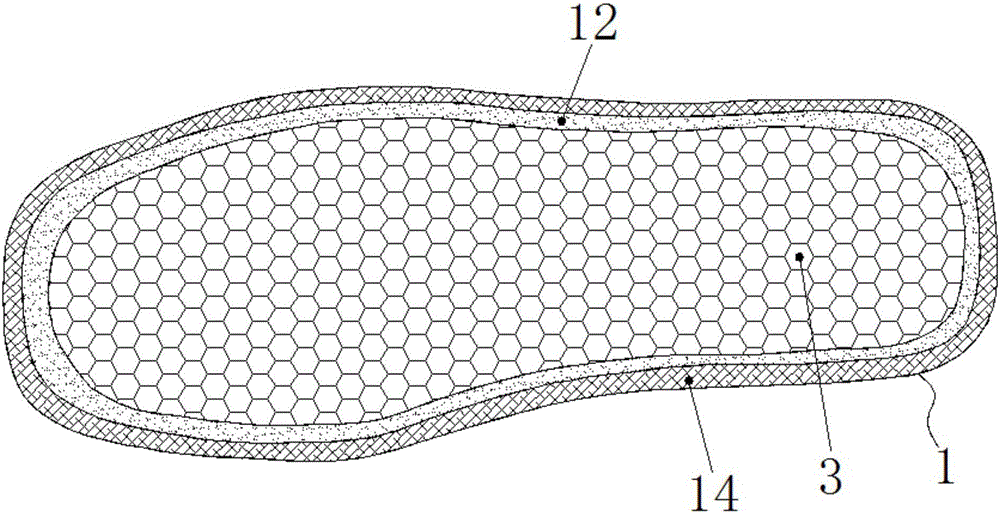

圖2為鞋墊底層的結構示意圖。

圖3為鞋墊蓋層的結構示意圖。

其中，1-鞋墊底層，11-底層本體，12-擋圈，13-塑料保護膜，14-粘扣帶刺面，2-鞋墊蓋層，21-蓋層本體，22-透氣孔，23-粘扣帶毛面，24-絲面面層，3-蘄艾精油層。

具體實施方式

下面結合附圖和實施例對本實用新型進行詳細具體說明，本實用新型的內容不局限于以下實施例。

本實用新型提供的添加了蘄艾精油的鞋墊，其結構如圖1所示，包括鞋墊底層1、鞋墊蓋層2和蘄艾精油層3，鞋墊底層1和鞋墊蓋層2通過粘扣帶連接，粘扣帶包括粘扣帶刺面14和粘扣帶毛面23，蘄艾精油層3位于鞋墊底層1與鞋墊蓋層2之間；

參見圖1和圖2，所述鞋墊底層包括底層本體11、擋圈12和塑料保護膜13，擋圈由紡織布或蘄艾纖維制成的紗線通過擰結編織構成，且擋圈12的斷面呈橢圓形，塑料保護膜13鋪設于底層本體11的上表面上，擋圈12和粘扣帶刺面14均固定于底層本體11的上表面上并且位于塑料保護膜外圍，粘扣帶刺面14位于擋圈外側；

參見圖1和圖3，所述鞋墊蓋層包括蓋層本體21和絲面面層24，絲面面層24縫合固定于蓋層本體21的上表面上，粘扣帶毛面23固定于蓋層本體21的下表面上，蓋層本體21、擋圈12和底層本體11構成封閉的容納腔，蓋層本體21上開設有與容納腔連通的透氣孔22，蘄艾精油層3位于容納腔中，所述蘄艾精油層由緩釋裝置和位于藥物緩釋裝置中的蘄艾精油構成，所述緩釋裝置為厚度等于擋圈高度的泡棉或直徑大于透氣孔孔徑并且設有微孔的囊體，塑料保護膜可有效的防止蘄艾精油層3的藥效向鞋底擴散，通過在鞋墊內加入蘄艾精油層3，使得制得的鞋墊能夠具有很好的保健療效，能夠有效的實現理氣血、逐寒濕、調經安胎、溫經止血、清熱止咳消痰等功效，并可治皮膚瘙癢等皮膚病；并且鞋墊通過粘扣帶刺面14與粘扣帶毛面23配合使得鞋墊底層1與鞋墊蓋層2可拆卸，方便對蘄艾精油層3的更換，使得該鞋墊的實用性更強。

顯然，上述實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。
