本實用新型涉及一種拉鏈頭，尤其是一種報警系統防盜拉鏈頭。

背景技術：

拉鏈頭一般包括拉鼻、上板、下板以及拉片，目前拉鏈頭一般沒有直接防盜功能，部分產品通過磁感應等方式達到單拉鏈防盜的效果，所述防盜拉鏈進一步包括安裝于箱包上拉鏈邊緣的主控制器、蜂鳴器單元以及電源單元，其中，所述霍爾元件的輸出端通過主控制器與蜂鳴器單元連接，所述電源單元為霍爾元件、主控制器和蜂鳴器單元供電，在拉鏈齒閉合線側部的箱包上安裝一開關按鍵，所述開關按鍵連接于主控制器的其中一輸入端上。

上述技術方案的不足在于，磁感應器(霍爾元件)設置在拉鏈的側邊上，磁石設置在拉鏈頭上，盜賊通過擠壓箱包拉開拉鏈，而改變了磁感應的方向和監測點，帶來了盲區，從而使報警失靈。

技術實現要素：

針對現有技術的不足，本實用新型提供一種打開拉鏈必然觸動防盜感應的報警系統防盜拉鏈頭。

為解決上述問題，本實用新型采取的技術方案是：

一種報警系統防盜拉鏈頭，其包括拉鼻、上板、支芯、下板，所述拉鼻的一端固定連接于上板的頂面，該拉鼻的另一端為安裝拉片，所述上板的底面通過支芯固定連接于下板的頂面，所述下板的底面固定連接一底座，所述底座中安裝有防盜系統；所述防盜系統包括信號采集單元和報警單元，所述底座中設置有第一槽位和第二槽位，所述信號采集單元和報警單元分別安裝于第一槽位和第二槽位中。

所述防盜系統進一步包括一電源單元，所述電源單元安裝于第一槽位或第二槽位中。

所述信號采集單元包括與外置磁鐵相匹配的磁阻傳感器和主控制器；所述報警單元包括蜂鳴器以及驅動所述蜂鳴器的蜂鳴器驅動電路；所述電源單元包括鋰電池和為所述鋰電池充電的充電電路；所述鋰電池為所述磁阻傳感器、主控制器、蜂鳴器以及蜂鳴器驅動電路供電；所述主控制器接收磁阻傳感器采集的磁信號并根據所述磁信號經由蜂鳴器驅動電路控制蜂鳴器的工作與否。

所述外置磁鐵安裝于另一拉鏈頭中，所述另一拉鏈頭與所述報警系統防盜拉鏈頭構成背向開合的雙拉鏈頭結構。

所述第二槽位的前側板開設一擴音孔，所述蜂鳴器的出音方向指向所述擴音孔。

上板和下板的兩側均設有凸緣。

所述上板的頂面開設一扣孔，所述拉鼻的另一端通過壓合的方式扣接于該扣孔中。

所述拉片設有防滑紋路。

本實用新型所闡述的報警系統防盜拉鏈頭，與現有技術相比，其有益效果在于：本實用新型將防盜報警系統安裝在下板的底面，這樣盜賊無法從外觀上察覺到磁感應裝置和防盜報警系統的存在，而且雙拉鏈頭在閉合的情況下是一個整體，從外觀上無法看到報警器系統的存在，只要將雙拉鏈頭中的任意一個移動超過報警距離即發生報警。

附圖說明

圖1為本實用新型側放狀態下的側視圖；

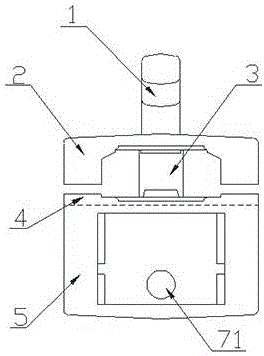

圖2為本實用新型立放狀態下的正視圖；

圖3為本實用新型防盜系統的原理框圖。

圖中：1、拉鼻；2、上板；3、支芯；4、下板；5、底座；6、第一槽位；61、磁阻傳感器；62、主控制器；7、第二槽位；71、擴音孔；72、蜂鳴器；73、蜂鳴器驅動電路；74、充電電路；75、鋰電池；8、磁鐵。

具體實施方式

下面，結合附圖以及具體實施方式，對本實用新型的報警系統防盜拉鏈頭做進一步描述，以便于更清楚的理解本實用新型所要求保護的技術思想。

如圖1-2所示，一種報警系統防盜拉鏈頭，其包括拉鼻1、上板2、支芯3、下板4，拉鼻1的一端固定連接于上板2的頂面，該拉鼻1的另一端為安裝拉片，上板2的頂面開設一扣孔，拉鼻1的另一端通過壓合扣接于該扣孔中，拉片設有防滑紋路。上板2的底面通過支芯3固定連接于下板4的頂面，上板2和下板4的兩側均設有凸緣。下板4的底面固定連接一底座5，拉鼻1、上板2、支芯3、下板4和底座5均使用鋅合金制成，其作用是鋅合金本身具有良好的抗氧化防生銹功能，使得產品可以經久耐用。底座5中安裝有防盜系統；本實用新型報警系統防盜拉鏈頭與另一安裝有磁鐵8的拉鏈頭配合形成背向開合的雙拉鏈頭結構，所謂的背向開合是指該兩個拉鏈頭靠近時，拉鏈被拉上，而二者相互遠離時，則拉鏈被打開。

請參照圖3所示，防盜系統包括信號采集單元、報警單元和電源單元。底座5中設置有第一槽位6和第二槽位7，信號采集單元和報警單元分別安裝于第一槽位6和第二槽位7中，電源單元安裝于第一槽位6或第二槽位7中(當然，也可以根據需要將電源單元分置于兩個槽位中)。

信號采集單元包括與另一拉鏈頭中安的磁鐵8相匹配的磁阻(AMR)傳感器61和主控制器62；報警單元包括蜂鳴器72以及驅動蜂鳴器72的蜂鳴器驅動電路73；電源單元包括鋰電池75和為鋰電池75充電的充電電路74；鋰電池75為磁阻傳感器61、主控制器62、蜂鳴器72以及蜂鳴器驅動電路73供電；主控制器62接收磁阻傳感器61采集的磁信號并根據磁信號經由蜂鳴器驅動電路73控制蜂鳴器72的工作與否。當磁阻傳感器61采集磁信號并將該磁信號發送給主控制器62，主控制器62判斷二個拉鏈頭之間的舉例為安全舉例，說明拉鏈閉合，主控制器62處于待機狀態，蜂鳴器72不工作；當磁阻傳感器61未采集到磁信號時，則主控制器62被喚醒并控制蜂鳴器72產生報警信號。充電電路的輸入端連接一micro USB接口，與市電連接的電源適配器通過一匹配的USB連接線與該micro USB接口連接，為鋰電池75充電。

另外，第二槽位7的前側板開設一擴音孔71，蜂鳴器72的出音方向指向擴音孔71。第一槽位6和第二槽位7的后側板均為可拆卸連接板(例如扣接板)，方便對防盜系統進行維護；當然，二者也可以共用統一可拆卸連接板。

對于本領域的技術人員來說，可根據以上描述的技術方案以及構思，做出其它各種相應的改變以及變形，而所有的這些改變以及變形都應該屬于本實用新型權利要求的保護范圍之內。
