本實用新型涉及烘干機，具體為一種制鞋用烘干機。

背景技術：

隨著人們生活品質的不斷提高，人們對生活當中的物質追求也在不斷的提高，鞋子是我們生活中必不可少的物品，都是通過一個個工藝制成的，其中的流程工藝也是非常繁瑣發雜，目前一般在制鞋生產線的最后工序中，須將已制成的橡膠鞋底與鞋身予以粘合，但由于橡膠鞋底尤其是特種橡膠制成的鞋底在溫度較低時初粘性差、膠片厚且硬，導致在進行粘合時粘合不牢，硫化后橡膠部件易彈開或者導致制成的鞋子不耐用，造成大量的不良品損失，在金錢和材料方面是不可小覷的問題，為解決該問題，需要在粘合前對橡膠鞋底進行加熱處理，這就需要用到烘干機。雖然烘干箱在制鞋工藝中發揮這重要的作用，但是傳統的烘干箱也有一定的不足之處，如對鞋子的烘干速率較低，便于收集廢水，以及不便了解烘干時的具體情況。

所以，如何設計一種制鞋用烘干機，成為我們當前要解決的問題。

技術實現要素：

本實用新型的目的在于提供一種制鞋用烘干機，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：包括烘干倉，所述烘干倉的內部的一側設置有濕度傳感器，所述烘干倉的內部的底端設置有旋轉軸，所述旋轉軸的外側設置有固定架，所述旋轉軸中部的一側設置有U型烘干管，所述U型烘干管的一側設置有出風孔，所述烘干倉內部底端的外側設置有導水槽，所述烘干倉的底端設置有控制倉，所述控制倉的兩側均設置有集水箱，所述控制倉的內部的一側設置有控制器，所述控制器的一側設置有熱風機，所述熱風機與所述U型烘干管之間通過輸風管連接，所述熱風機的一側設置有電機，所述電機與所述旋轉軸之間通過變速器連接，所述控制倉的一側設置有控制面板，所述控制面板的一側設置有顯示屏，所述導水槽與所述集水箱的連接處設置有電動閥門。

進一步的，所述旋轉軸與所述烘干倉的連接處設置有密封橡膠圈。

進一步的，所述集水箱的底端設置有排水管。

進一步的，所述控制面板電性連接所述熱風機、所述電機、所述變速器和所述電動閥門。

進一步的，所述濕度傳感器電性連接所述控制器，所述控制器電性連接所述顯示屏。

與現有技術相比，本實用新型的有益效果是：該種制鞋用烘干機，通過控制面板開啟電機、熱風機和變速器，電機帶動旋轉軸進行旋轉，進而可以通過離心力作用使水分與鞋子分離，通過變速器便于控制旋轉軸的轉速，同時熱風機輸入熱風，熱風通過輸風管和U型烘干管從出風孔輸入，進而方便對鞋子的烘干，通過控制面板打開電動閥門，進而通過導水槽與集水箱，便于收集分離出的水分，濕度傳感器會感應烘干倉的內部濕度并通過控制器傳遞給顯示屏，通過顯示屏便于了解烘干倉內部的濕度，進而方便了解對鞋子的烘干程度，簡單方便。

附圖說明

圖1是本實用新型的整體結構示意圖；

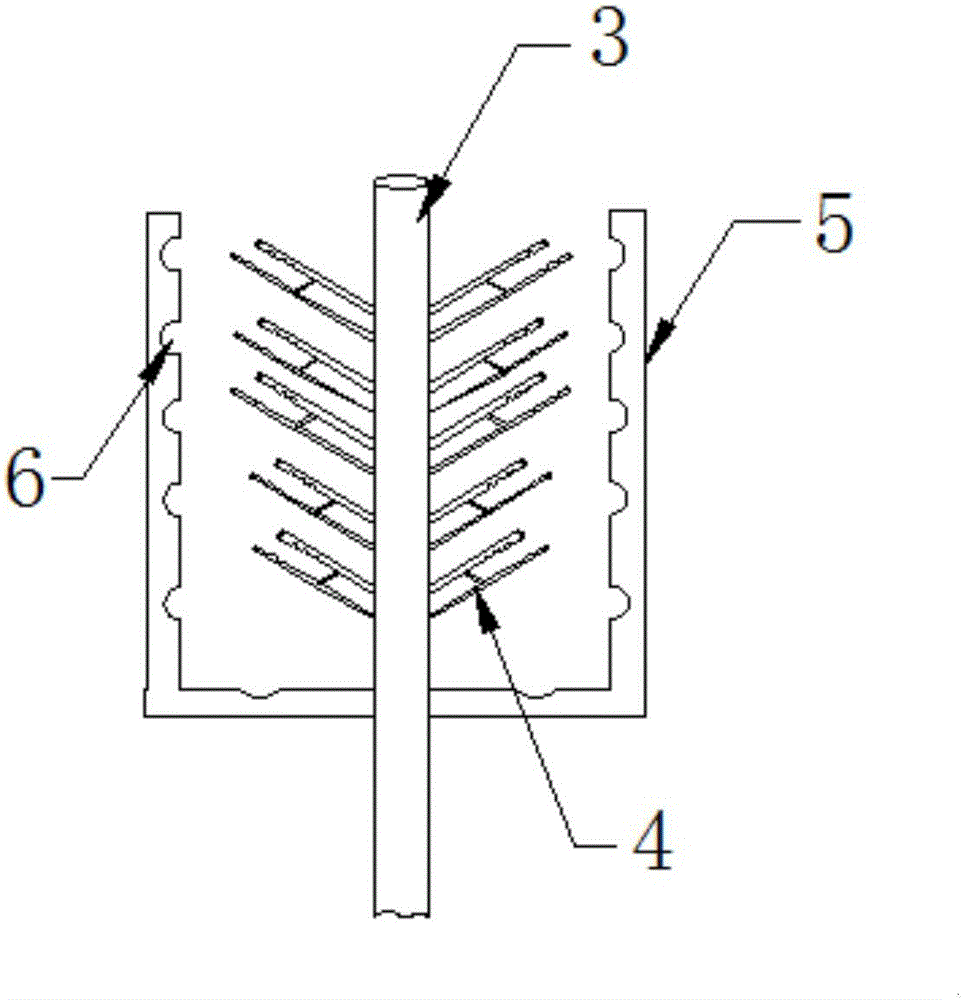

圖2是本實用新型的局部結構示意圖之一；

圖3是本實用新型的局部結構示意圖之二；

圖4是本實用新型的局部結構示意圖之三；

圖中：1、烘干倉；2、濕度傳感器；3、旋轉軸；4、固定架；5、U型烘干管；6、出風孔；7、導水槽；8、控制倉；9、集水箱；10、控制器；11、熱風機；12、輸風管；13、電機；14、變速器；15、控制面板；16、顯示屏；17、電動閥門。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├绢I域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-4，本實用新型提供一種制鞋用烘干機：包括烘干倉1，烘干倉1的內部的一側設置有濕度傳感器2，烘干倉1的內部的底端設置有旋轉軸3，旋轉軸3的外側設置有固定架4，旋轉軸3中部的一側設置有U型烘干管5，U型烘干管5的一側設置有出風孔6，烘干倉1內部底端的外側設置有導水槽7，烘干倉1的底端設置有控制倉8，控制倉8的兩側均設置有集水箱9，控制倉8的內部的一側設置有控制器10，控制器10的一側設置有熱風機11，熱風機11與U型烘干管5之間通過輸風管12連接，熱風機11的一側設置有電機13，電機13與旋轉軸3之間通過變速器14連接，控制倉8的一側設置有控制面板15，控制面板15的一側設置有顯示屏16，導水槽7與集水箱9的連接處設置有電動閥門17。

進一步的，旋轉軸3與烘干倉1的連接處設置有密封橡膠圈，具有較高的密封性，可以防止熱風的泄露。

進一步的，集水箱9的底端設置有排水管，便于對水的排放處理。

進一步的，控制面板15電性連接熱風機11、電機13、變速器14和電動閥門17，便于信號的傳輸。

進一步的，濕度傳感器2電性連接控制器10，控制器10電性連接顯示屏16，便于數據的傳輸。

工作原理：首先，烘干倉1的內部的底端設置有旋轉軸3，旋轉軸3的外側設置有固定架4，便于對鞋子進行固定，旋轉軸3中部的一側設置有U型烘干管5，U型烘干管5的一側設置有出風孔6，控制器10的一側設置有熱風機11，熱風機11與U型烘干管5之間通過輸風管12連接，熱風機11的一側設置有電機13，電機13與旋轉軸3之間通過變速器14連接，控制倉8的一側設置有控制面板15，通過控制面板15開啟電機13、熱風機11和變速器14，電機13帶動旋轉軸3進行旋轉，進而可以通過離心力作用使水分與鞋子分離，通過變速器14便于控制旋轉軸3的轉速，同時熱風機11輸入熱風，熱風通過輸風管12和U型烘干管5從出風孔6輸入，進而方便對鞋子的烘干，其次，烘干倉1內部底端的外側設置有導水槽7，烘干倉1的底端設置有控制倉8，控制倉8的兩側均設置有集水箱9，導水槽7與集水箱9的連接處設置有電動閥門17，通過控制面板15打開電動閥門17，進而通過導水槽7與集水箱9，便于收集分離出的水分，最后，烘干倉1的內部的一側設置有濕度傳感器2，控制面板15的一側設置有顯示屏16，控制倉8的內部的一側設置有控制器10，濕度傳感器2會感應烘干倉1的內部濕度并通過控制器10傳遞給顯示屏16，通過顯示屏16便于了解烘干倉1內部的濕度，進而方便了解對鞋子的烘干程度，簡單方便。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
