本實用新型涉及一種防丟U盤的便攜U盤套。
背景技術:
U盤具有小巧的體積,在便攜的同時也存在容易丟失或在包中較難尋找的問題。目前對該問題的解決方案是:于U盤的尾部設置一掛孔,再通過繩鏈掛于鑰匙扣上,這樣就相當于為U盤找了一個固定連接物,不容易丟失,即便放于包中亦較易找出。
然而,這里又會引出一個新問題:U盤是拆下來使用呢,還是直接連接一串鑰匙使呢,如選擇拆下,則不可避免經一翻動作,使用完畢又要重新裝上,甚為麻煩;如選擇連同鑰匙一并使用,那么鑰匙串的重量就會使U盤在插接于電腦USB口時處于朝下受力狀態,容易損壞U盤的USB頭。
技術實現要素:
本實用新型旨于設計一種防丟U盤的便攜U盤套,充分考慮了U盤使用時快捷找到、攜帶使用方便的要求,其技術方案如下:
一種防丟U盤的便攜U盤套,包括套體,套體上設有一掛孔;所述套體一端封閉,另一端具有連通于套體內腔的開口,所述套體內腔的底部固定有一磁鐵,當U盤從所述開口伸入至套體內腔時,由所述磁鐵吸咐固定。
于本實用新型的一個或多個實施例當中,所述套體內腔靠近底部處設有限位環帶或若干限位凸塊,所述限位環帶或限位凸塊將所述套體內腔分成用于容置所述磁鐵的第一腔體,與用于容置U盤的第二腔體,所述第一腔體與第二腔體連通。
于本實用新型的一個或多個實施例當中,所述套體內腔包括具有第一內徑的第一腔體,和具有第二內徑的第二腔體,所述第一內徑大于第二內徑;所述第一腔體用于容置所述磁鐵,所述第二腔體用于容置U盤。
于本實用新型的一個或多個實施例當中,所述套體的開口處配設有一蓋體。
于本實用新型的一個或多個實施例當中,所述蓋體與所述套體的開口一邊邊緣相連并以該邊為軸翻轉,以打開或蓋合所述套體內腔;所述蓋體、套體上相對于該連接的一邊的另一邊上設置有相匹配的咬合結構。
本實用新型與現有技術相比,其優越性體現在:利用磁鐵對鐵質的USB頭進行吸咐,從而實現U盤在套內的固定,使用時只需施力將U盤與套分離,十分方便、快捷;同時,U盤套上設有掛孔,便于掛于鑰匙扣或包扣上,容易被找到,不易丟失。本實用新型結構簡單、實用,無論從經濟性還是實用性上看,均是具有卓越性能之產品,適合推廣使用。
附圖說明

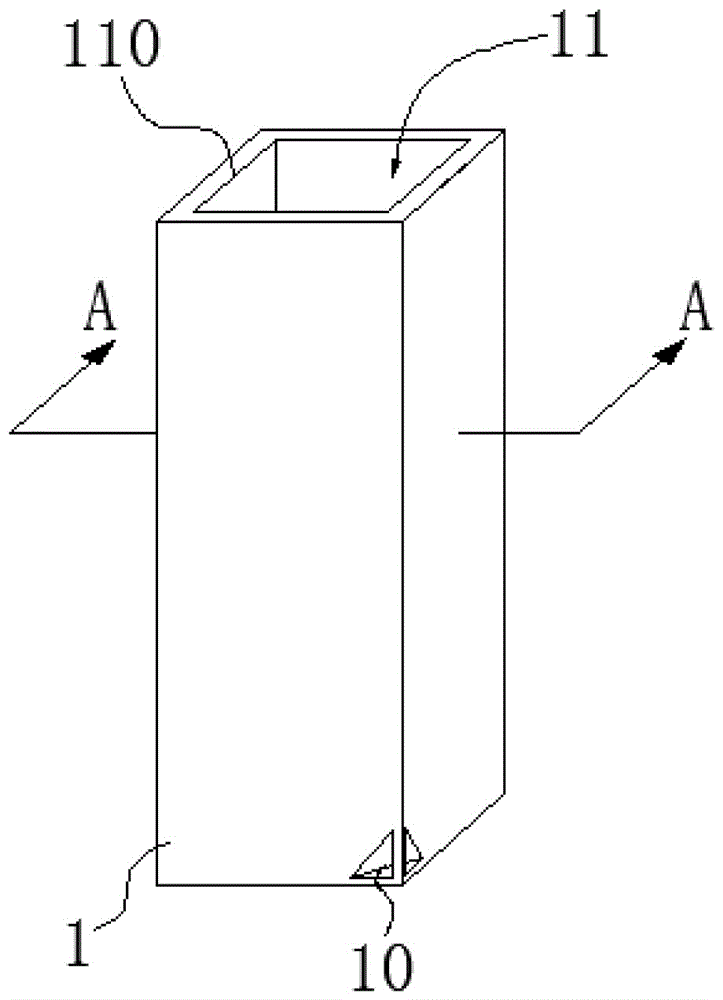

圖1為本實用新型實施例一的U盤套的結構示意圖。
圖2為圖1的A-A剖視圖。
圖3為本實用新型與U盤配合使用的結構示意圖。
圖4為本實用新型實施例二的U盤套的結構示意圖。
圖5為本實用新型實施例三的U盤套的結構示意圖。
具體實施方式
如下結合附圖,對本申請方案作進一步描述:
如圖1-3所示,本實用新型的實施例一:
一種防丟U盤的便攜U盤套,包括套體1,套體1上設有一掛孔10;所述套體1一端封閉,另一端具有連通于套體內腔11的開口110,所述套體內腔11的底部固定有一磁鐵2,當U盤從所述開口110伸入至套體內腔11時,由所述磁鐵2吸咐固定。
所述套體內腔11靠近底部處設有限位環帶12,所述限位環帶12將所述套體內腔11分成用于容置所述磁鐵2的第一腔體101,與用于容置U盤的第二腔體102,所述第一腔體101與第二腔體102連通。
如圖4所示,本實用新型的實施例二:
其與上述實施例一的區別在于,所述套體內腔11包括具有第一內徑的第一腔體101,和具有第二內徑的第二腔體102,所述第一內徑大于第二內徑;所述第一腔體101用于容置所述磁鐵2,所述第二腔體102用于容置U盤。
如圖5所示,本實用新型的實施例三:
其在上述實施例一或?qū)嵤├幕A(chǔ)上,增加有如下結構:
所述套體1的開口110處配設有一蓋體3。
所述蓋體3與所述套體1的開口110一邊邊緣相連并以該邊為軸翻轉,以打開或蓋合所述套體內腔11;所述蓋體3、套體1上相對于該連接的一邊的另一邊上設置有相匹配的咬合結構,包括設于蓋體3上的齒部31和設于套體1上的凸塊13。
上述優選實施方式應視為本申請方案實施方式的舉例說明,凡與本申請方案雷同、近似或以此為基礎作出的技術推演、替換、改進等,均應視為本專利的保護范圍。
