本實用新型具體涉及一種帶藥盒的智能口罩。

背景技術：

在2012 年聯合國環境規劃署公布的《全球環境展望5》指出，每年有近200 萬的過早死亡病例與顆粒物污染有關，《美國國家科學院院刊》（PNAS）也發表了研究報告，認為人類的平均壽命因為空氣污染很可能已經縮短了5 年半。美國國家航空航天局（NASA）2010 年9 月公布了一張全球空氣質量地圖，顯示2001 年-2006 年間全球細顆粒物最高的地區在北非和中國的華北、華東、華中地區，其指數甚至遠高于撒哈拉沙漠地區，在中國大部分，特別是工業集中的華北地區，PM2.5占到了整個空氣懸浮顆粒物重量的大半，由細顆粒物造成的灰霾天氣對人體健康的危害更甚于沙塵暴，已成為威脅人類生命的館加盟環境隱患之一。

業已證實，顆粒物會對呼吸系統和心血管系統造成傷害，導致哮喘、肺癌、心血管疾病、出生缺陷和過早死亡。粒徑10微米以上的顆粒物，會被擋在人的鼻子外面；粒徑在2.5微米至10微米之間的顆粒物，能夠進入上呼吸道，但部分可通過痰液等排出體外，對人體健康危害相對較小；而粒徑2.5 微米的細顆粒物（PM 2.5）具有較強的穿透力，可能抵達細支氣管壁，并干擾肺內的氣體交換，引發包括哮喘、支氣管炎和心血管病等方面的疾病。這些顆粒還可以通過支氣管和肺泡進入血液，并經淋巴或血液循化到達其他組織，加重心血管、肺部及呼吸系統疾病，顆粒中的有害氣體、重金屬等溶解在血液中，對人體健的傷害更大，此外，PM2.5還可成為病毒和細菌的載體，成為呼吸道傳染病傳播的“幫兇”。目前人們日常佩戴的口罩主要有：棉布口罩、醫用無紡布口罩和活性炭口罩。

棉布口罩曾經占據著主要市場，棉布口罩的主要功能在于防寒保暖，避免冷空氣直接刺激呼吸道，棉布口罩透氣性好，但是棉布口罩的防塵防菌效果幾乎沒有。醫用無紡布口罩可以說是從非典開始迅速進入平常百姓家庭。無紡布口罩可以有效的防菌，僅限于防止那種噴射造成的病菌感染，例如可以防止打噴嚏造成的病菌傳播。但是由于其貼合性差，鼻孔兩側的漏氣太大，不能起到防塵的作用。活性炭口罩，這類口罩是指在口罩夾層內加入活性炭，活性炭吸附能力很強，能夠有效的防菌防塵，防塵口罩一般都是杯型，能夠有效的貼合在口鼻部位，從而達到防塵的效果，但是這種口罩的過濾層需要一定厚度，會使呼吸變得困難，長時間使用會容易缺氧。

另外，對于感冒患者而言，鼻塞呼吸困難，對于容易暈車的人而言帶上口罩更加不舒服；因此，在口罩中設置可以放置一些藥物的藥盒對感冒或者暈車的人會非常有幫助。

口罩長期使用后，過濾層的吸附能力下降，現有口罩均沒有這種檢測口罩過濾性能的功能。

鑒于此，設計一種佩帶舒適、過濾效果好、可以放置藥物并且可以檢測吸附性能的口罩具有廣泛應用前景。

技術實現要素：

為了解決現有技術中存在的佩帶不舒適、過濾效果不好、缺乏檢測功能的問題，本實用新型提供了一種帶藥盒的智能口罩，包括口罩本體與口罩帶，所述口罩帶有兩個，分別連接在口罩本體的左右兩端，所述口罩本體為內凹的弧形，口罩本體包括過濾性能檢測系統、鼻夾、過濾部和藥盒，所述鼻夾位于過濾部的上邊緣的中間位置，所述藥盒連接在過濾部中間，對應于佩帶口罩本體后鼻子的位置；

所述過濾部包括四層結構，由內到外依次為，第一層貼近面部的殼聚糖纖維層、第二層靜電紡絲納米纖維過濾膜、第三層活性炭過濾層和第四層聚丙烯紡粘無紡布層，所述靜電紡絲納米纖維過濾膜和活性炭過濾層緊密貼合，所述殼聚糖纖維層和所述聚丙烯紡粘無紡布層之間三邊貼合，上端開口，開口由粘扣帶連接，所述殼聚糖纖維層和所述聚丙烯紡粘無紡布層之間形成容納腔，所述靜電紡絲納米纖維過濾膜和活性炭過濾層可拆卸地放置在容納腔中；

所述藥盒設置在容納腔中，所述藥盒包括盒體、盒蓋和隔膜，所述盒體可拆卸連接在所述靜電紡絲納米纖維過濾膜的內側面，所述隔膜卡扣在盒體上部，所述盒蓋蓋合在隔膜外側，所述盒蓋包括固定部、連接彈簧和抽拉部，所述固定部與盒體固定連接，所述連接彈簧的第一端固定在固定部上，第二端固定在抽拉部上，所述抽拉部和固定部正好蓋合在盒體上，所述盒體的外側還連接有拉桿，所述拉桿的末端露出容納腔；

所述過濾性能檢測系統包括氧傳感器、A/D轉換器、控制器和指示燈，所述氧傳感器、A/D轉換器和控制器位于容納腔中，所述指示燈位于過濾部的聚丙烯紡粘無紡布層的下邊緣處，所述氧傳感器的檢測信號通過A/D轉換器傳送給控制器，控制器將收到的信號與預設值作對比，超出預設值范圍時，控制器發送命令到指示燈，指示燈點亮。

進一步地本實用新型所述的帶藥盒的智能口罩中，所述鼻夾具有與人體口鼻區吻合的形狀。

進一步地本實用新型所述的帶藥盒的智能口罩中，所述鼻夾的材料為硅橡膠、聚氨酯或聚烯烴熱塑性彈性體中的任意一種。

進一步地本實用新型所述的帶藥盒的智能口罩中，所述藥盒中放置有藥物，所述藥物具體為薄荷腦、樟腦和水楊酸甲酯的混合物。

進一步地本實用新型所述的帶藥盒的智能口罩中，所述口罩帶上設有用于調節口罩帶長度的調節裝置。

與現有技術相比，本實用新型的有益效果：

1、本實用新型所述的帶藥盒的智能口罩具有過濾性能檢測系統，主要起過濾功能的靜電紡絲納米纖維過濾膜和活性炭過濾層是可拆卸的，當達到吸附上限，可以提示及時更換過濾層；

2、本實用新型所述的帶藥盒的智能口罩內層為殼聚糖纖維層具有抑菌功能，可以有效的對口腔呼出的細菌或者外部泄露的細菌進行殺滅，對面部局部皮膚淺表層的損傷具有輔助修復功能。生物相容性好，不會發生過敏；

3、本實用新型所述的帶藥盒的智能口罩具有靜電紡絲納米纖維過濾膜，可以很好地過濾PM2.5以及各種病毒、雜質的同時，通氣更容易，這讓人呼吸起來順暢得多，與目前大多空氣凈化器中使用的HEPA（高效過濾膜）相比，相同的過濾效果下，納米纖維過濾膜的空氣通過率更高，膜兩側壓力差也更小；

4、本實用新型所述的帶藥盒的智能口罩具有可拆卸替換的藥盒，藥盒中放置防止暈車，提神通鼻的藥物，更加適合于感冒患者和暈車人士使用；

5、本實用新型所述的帶藥盒的智能口罩具有與人體口鼻區吻合的形狀、有柔軟材質制作的鼻托，可以使口罩本體更緊密的貼合面部，過濾效果更好。

附圖說明

圖1是本實用新型帶藥盒的智能口罩的整體結構示意圖；

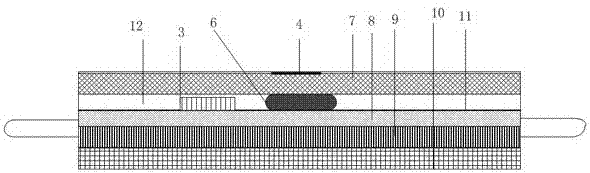

圖2是本實用新型帶藥盒的智能口罩的總切面結構示意圖；

圖3是本實用新型帶藥盒的智能口罩的藥盒結構示意圖；

圖4是本實用新型帶藥盒的智能口罩的過濾性能檢測系統的控制關系圖；

圖中：1-口罩本體、2-口罩帶、3-過濾性能檢測系統、4-鼻夾、5-過濾部、6-藥盒、7-殼聚糖纖維層、8-靜電紡絲納米纖維過濾膜、9-活性炭過濾層、10-聚丙烯紡粘無紡布層、11-粘扣帶、12-容納腔、13-盒體、14-盒蓋、15-隔膜、16-固定部、17-連接彈簧、18-抽拉部、19-氧傳感器、20-A/D轉換器、21-控制器、22-指示燈、23-調節裝置、24-拉桿。

具體實施方式

下面結合具體實施例對本實用新型做進一步詳細的描述，但本實用新型的實施方式不限于此。

實施例1：

如圖1~3所示的帶藥盒的智能口罩，包括口罩本體1與口罩帶2，口罩帶2有兩個，分別連接在口罩本體1的左右兩端，口罩本體1為內凹的弧形，口罩本體1包括過濾性能檢測系統3、鼻夾4、過濾部5和藥盒6；鼻夾4位于過濾部5的上邊緣的中間位置，藥盒6設置在過濾部5中間，對應于佩帶口罩本體1后鼻子的位置。

鼻夾4具有與人體口鼻區吻合的形狀，鼻夾4的材料為硅橡膠、聚氨酯、聚烯烴熱塑性彈性體中的任意一種。這樣的鼻夾可以使口罩的過濾部5更緊密的貼合面部，過濾效果更好。

過濾部5包括四層結構，由內到外依次為，第一層貼近面部的殼聚糖纖維層7、第二層靜電紡絲納米纖維過濾膜8、第三層活性炭過濾層9、第四層聚丙烯紡粘無紡布層10，靜電紡絲納米纖維過濾膜8和活性炭過濾層9緊密貼合，殼聚糖纖維層7和聚丙烯紡粘無紡布層10之間三邊貼合，上端開口，開口由粘扣帶11連接，殼聚糖纖維層7和聚丙烯紡粘無紡布層10之間形成容納腔12，靜電紡絲納米纖維過濾膜8和活性炭過濾層9可拆卸地放置在容納腔12中。

殼聚糖纖維層具有抑菌功能，可以有效的對口腔呼出的細菌或者外部泄露的細菌進行殺滅，對面部局部皮膚淺表層的損傷具有輔助修復功能，生物相容性好，不會發生過敏。靜電紡絲納米纖維過濾膜，可以很好地過濾PM2.5以及各種病毒、雜質的同時，通氣更容易，這讓人呼吸起來順暢得多，與目前大多空氣凈化器中使用的HEPA（高效過濾膜）相比，相同的過濾效果下，納米纖維過濾膜的空氣通過率更高，膜兩側壓力差也更小。

主要起過濾功能的靜電紡絲納米纖維過濾膜8和活性炭過濾層9是可拆卸的放置在容納腔12中，一旦吸附性能下降到無法滿足需求，可以隨時更換靜電紡絲納米纖維過濾膜8和活性炭過濾層9。

藥盒6可拆卸的連接在容納腔12中。藥盒6包括盒體13、盒蓋14和隔膜15，盒體13可拆卸連接在靜電紡絲納米纖維過濾膜8的內側面，隔膜15卡扣在盒體13上部，盒蓋14蓋合在隔膜15外側，盒蓋14包括固定部16、連接彈簧17和抽拉部18，固定部16與盒體13固定連接，所述連接彈簧17的第一端固定在固定部16上，第二端固定在抽拉部18上，抽拉部18和固定部16正好蓋合在盒體13上，盒體13的外側還連接有拉桿24，拉桿24的末端露出容納腔12。藥盒6中放置有藥物，藥物具體為薄荷腦、樟腦和水楊酸甲酯的混合物。一般狀態時，盒蓋14蓋合在盒體13上，藥物不會散失，當需要提神或者通鼻時，通過拉動抽拉部18移動盒蓋，讓藥物可以透過隔膜15散發出來，被使用者吸入，起到提神醒腦、通鼻、防暈車的功效，抽拉部連接有彈簧結構，使用完畢后，抽拉部18可以自動回復原位。并且藥盒是可拆卸的連接在靜電紡絲納米纖維過濾膜8的內側面，可以為磁性部件連接或者粘扣連接，一旦藥盒中的藥物用完，還可以替換新的藥盒，繼續使用。

過濾性能檢測系統3包括氧傳感器19、A/D轉換器20、控制器21和指示燈22，氧傳感器19、A/D轉換器20和控制器21位于容納腔12中，指示燈22位于過濾部5的聚丙烯紡粘無紡布層10的下邊緣處，吸附了過多的污染物之后，過濾部5的氧氣透過能力下降，氧傳感器19檢測到氧濃度變化，產生的檢測信號通過A/D轉換器20傳送給控制器21，控制器21將收到的信號與預設值作對比，超出預設值范圍時，控制器21發送命令到指示燈22，指示燈22點亮。提示更換容納腔12中的靜電紡絲納米纖維過濾膜8和活性炭過濾層9。

口罩帶2上設有用于調節口罩帶2長度的調節裝置3，使口罩可以適合不同的人使用。

以上內容是結合具體的優選實施方式對本實用新型所作的進一步詳細說明，不能認定本實用新型的具體實施只局限于這些說明。對于本實用新型所屬技術領域的普通技術人員來說，在不脫離本實用新型構思的前提下，還可以做出若干簡單推演或替換，都應當視為屬于本實用新型的保護范圍。
