本發明涉及生活用品領域，更具體地，涉及一種可計步的保暖鞋。
背景技術：
：隨著人們生活水平的不斷提升，人們開始追求健康的生活方式，工作后的適當運動逐漸取代了大魚大肉的聚餐生活。目前手機采用的計步方式通常是通過震動獲取步數，獲得的結果并不準確，而且需要一直隨身攜帶才能夠計算真正行走的步數，使用起來并不方便。在冬天一些體寒的人在運動前腳部冰涼，導致身體不舒適，所以更不愿意運動。因此，有必要開發一種計步準確，且隨時能夠計算步數的保暖鞋，先加熱鞋子內部，使其內部達到舒適的溫度，更便于后續的運動。公開于本發明
背景技術：
部分的信息僅僅旨在加深對本發明的一般
背景技術：

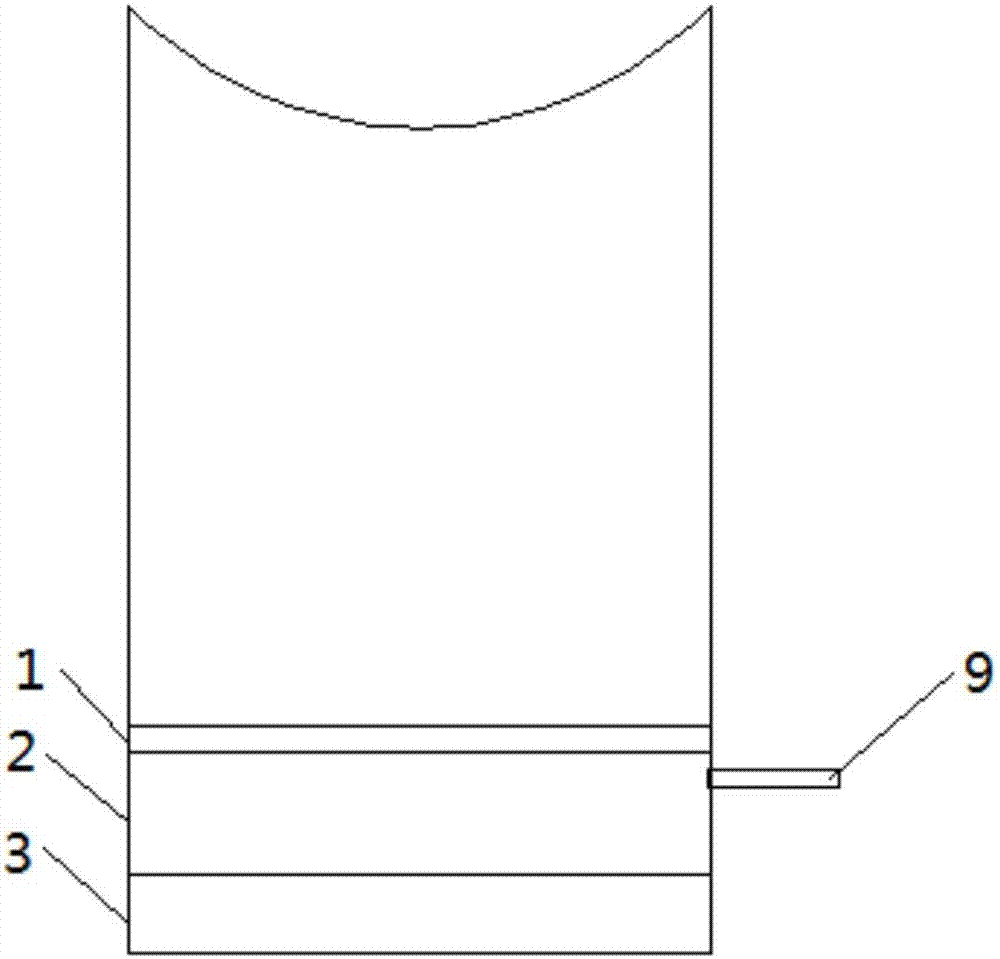

的理解，而不應當被視為承認或以任何形式暗示該信息構成已為本領域技術人員所公知的現有技術。技術實現要素：本發明提出了一種可計步的保暖鞋，其能夠通過轉化模塊將壓力信號轉化成數字信號，實現計步的目的。根據本發明提出的一種可計步的保暖鞋，包括：鞋底，所述鞋底包括上層、中層和下層，所述上層、中層和下層依次粘貼至一起；鞋面，所述鞋面與所述鞋底縫合在一起；其中，所述中層包括：前箱體和后箱體，所述前箱體內包括加熱板及給所述加熱板供熱的充電電池；所述后箱體內包括壓力監測模塊、轉化模塊及無線發射模塊，所述壓力監測模塊接收到壓力信號傳輸至所述轉化模塊，所述轉化模塊將統計的所述壓力信號轉化為數字信號通過所述無線發射模塊發送至終端接收模塊。優選地，所述鞋底的中層的內側面設有開口，用于取出和放入所述充電電池。優選地，所述開口外部設有擋板。優選地，所述加熱板設置于前腳掌處，是碳素晶體發熱板。優選地，所述壓力監測模塊是壓力傳感器。優選地，所述轉化模塊是計數器。優選地，所述終端接收模塊是手機、筆記本電腦、臺式電腦或平板電腦。優選地，所述上層是鞋墊。優選地，所述下層是防滑底。根據本發明一種可計步的保暖鞋，其優點在于：能夠?qū)π瑑?nèi)進行預熱，提高使用者的使用舒適度，并通過對壓力的感應，獲取更直接的行走步數，計數更準確。本發明的可計步的保暖鞋具有其它的特性和優點，這些特性和優點從并入本文中的附圖和隨后的具體實施例中將是顯而易見的，或者將在并入本文中的附圖和隨后的具體實施例中進行詳細陳述，這些附圖和具體實施例共同用于解釋本發明的特定原理。附圖說明通過結合附圖對本發明示例性實施例進行更詳細的描述，本發明的上述以及其它目的、特征和優勢將變得更加明顯，其中，在本發明示例性實施例中，相同的附圖標記通常代表相同部件。圖1-1和圖1-2分別示出了根據本發明的一個示例性實施例的一種可計步的保暖鞋的主視圖和后視圖。圖2示出了根據本發明的一個示例性實施例的一種鞋底中層的布局示意圖。附圖標記說明：1、鞋墊；2、中層；3、防滑底；4、前箱體；5、后箱體；6、碳素晶體發熱板；7、充電電池；8、開口；9、擋板；10、壓力傳感器；11、計數器；12、無線發射模塊。具體實施方式下面將參照附圖更詳細地描述本發明。雖然附圖中顯示了本發明的優選實施例，然而應該理解，可以以各種形式實現本發明而不應被這里闡述的實施例所限制。相反，提供這些實施例是為了使本發明更加透徹和完整，并且能夠?qū)⒈景l(fā)明的范圍完整地傳達給本領域的技術人員。本發明提供了一種可計步的保暖鞋，包括：鞋底，鞋底包括上層、中層和下層，上層、中層和下層依次粘貼至一起；鞋面，鞋面與鞋底縫合在一起；其中，中層包括：前箱體和后箱體，前箱體內包括加熱板及給加熱板供熱的充電電池；后箱體內包括壓力監測模塊、轉化模塊及無線發射模塊，壓力監測模塊接收到壓力信號傳輸至轉化模塊，轉化模塊將統計的壓力信號轉化為數字信號通過無線發射模塊發送至終端接收模塊。其中，鞋底的中層的內側面設有開口，用于取放充電電池，開口外部設有擋板，能夠在通過雨水路面時避免充電電池被水浸泡，造成危險。其中，上層是鞋墊，將人體腳部與中層隔開，采用橡膠鞋墊，提高使用舒適度。鞋底是防滑橡膠底，防滑的同時提高減震性能。作為優選方案呢，加熱板設置于前腳掌處，是碳素晶體發熱板。其中，采用高純碳納米粉、硅微粉以及成型劑等原料為基礎組分，并摻雜以適量10000～12500目(納米級)竹炭粉，采用攪拌軋漿工藝研制成紅外納米復合電阻漿料，將紅外納米復合電阻漿料加熱壓制而成碳素晶體發熱板。能夠?qū)π瑑?nèi)進行預熱，提高使用者的使用舒適度。作為優選方案，壓力監測模塊采用壓力傳感器，轉化模塊是計數器。其中壓力傳感器實施采集人體走路或跑步時的壓力，采集的壓力值實時傳送至計數器，一個壓力值記為數字1，并將這些數字累加，將實時累計的數字信號通過無線發射模塊發送至終端接收模塊。作為優選方案，終端接收模塊是手機、筆記本電腦、臺式電腦或平板電腦。通過對壓力的感應，獲取更直接的行走步數，計數更準確。實施例圖1-1和圖1-2分別示出了根據本發明的一個示例性實施例的一種可計步的保暖鞋的主視圖和后視圖。圖2示出了根據本發明的一個示例性實施例的一種鞋底中層的布局示意圖。如圖1-1、圖1-2和圖2所示，本實施例的一種可計步的保暖鞋包括：鞋底，鞋底包括鞋墊1、中層2和防滑底3，鞋墊1、中層2和防滑底3依次粘貼至一起；鞋面，鞋面與鞋底縫合在一起；其中，中層2包括：前箱體4和后箱體5，前箱體4內包括碳素晶體發熱板6及給碳素晶體發熱板6供熱的充電電池7；后箱體5內包括壓力傳感器10、計數器11及無線發射模塊12。其中，鞋底的中層2的內側面設有開口8，用于取放充電電池7，開口8外部設有擋板9，能夠在通過雨水路面時避免充電電池7被水浸泡。其中壓力傳感器10實施采集人體走路或跑步時的壓力，采集的壓力值實時傳送至計數器11，一個壓力值記為數字1，并將這些數字累加，將實時累計的數字信號通過無線發射模塊12發送至手機。經過工作人員實驗，如表1所示，通過本實施例的壓力傳感器10實施采集的步數的誤差控制在0.1％以內。表1可計步的保暖鞋的計數與實際計數的對比表實際計數采集計數誤差37853784-0.016％642964310.031％95389536-0.021％1321513210-0.038％476547670.042％789678980.025％545954610.037％2312323119-0.017％1986919867-0.01％11125111270.018％以上已經描述了本發明的實施例，上述說明是示例性的，并非窮盡性的，并且也不限于所披露的實施例。在不偏離所說明的實施例的范圍和精神的情況下，對于本
技術領域：
的普通技術人員來說許多修改和變更都是顯而易見的。本文中所用術語的選擇，旨在最好地解釋實施例的原理、實際應用或?qū)κ袌鲋械募夹g(shù)的改進，或者使本
技術領域：
的其它普通技術人員能理解本文披露的實施例。當前第1頁12
