本發明涉及家庭用品領域，特別是一種可調整遮擋范圍的傘架。

背景技術：

日常生活中，雨傘或遮陽傘作為必需品被人們廣泛使用，目前市場上流通的常規傘比較類似，都是采用展開面積和遮擋范圍固定的可折疊式傘架，對于一般天氣情況能夠應對自如；然而正是由于展開面積及遮擋范圍的限制，在應對一些強紫外線或強對流天氣時，這種常規傘不能保證其自身的支撐強度和遮擋效果，使用者除頭部和肩部以外的身體部位經常被曬傷或淋濕，尤其是身上攜帶有背包或其他重要物品時，不能對背包或物品進行有效遮擋，給出行帶來了極大的不便。

技術實現要素：

針對上述情況，為彌補現有技術所存在的技術不足，本發明提供一種可調整遮擋范圍的傘架。

其解決的技術方案是：包括支撐桿，支撐桿的上部經螺紋旋裝有螺母操作塊，螺母操作塊上套裝有可在螺母操作塊上沿螺母操作塊的軸線轉動的鉸接塊；

所述的支撐桿的上端安裝有連接塊，連接塊的一側裝有第一連桿，第一連桿的上端與連接塊鉸接，鉸接塊上裝有第二連桿，第二連桿的下端與鉸接塊鉸接，第一連桿和第二連桿的中部鉸接構成x形的折疊單元，第一連桿和第二連桿的端部連線構成上大下小的等腰梯形；

所述的連接塊的一側裝有依次連接的多個折疊單元，每個折疊單元的第一連桿的上端與相鄰折疊單元中的第二連桿的上端鉸接，每個折疊單元的第一連桿的下端與相鄰折疊單元中的第二連桿的下端鉸接；

所述的連接塊一側的依次連接的多個折疊單元構成傘骨單元，連接塊上裝有沿支撐桿的軸線圓周分布的多個傘骨單元。

本發明結構輕巧，操作便捷，僅需調節螺母操作桿的位置即可實現傘架的展開與收縮，不僅實現了常規傘的全部功能，且可根據不同的使用環境進行調節，在極端天氣情況時，可對身體的重要部位和身上攜帶的重要物品等進行有效遮擋，一定程度上避免了極端天氣帶來的不必要的人身安全傷害和財產損失。

附圖說明

圖1為本發明的主視圖。

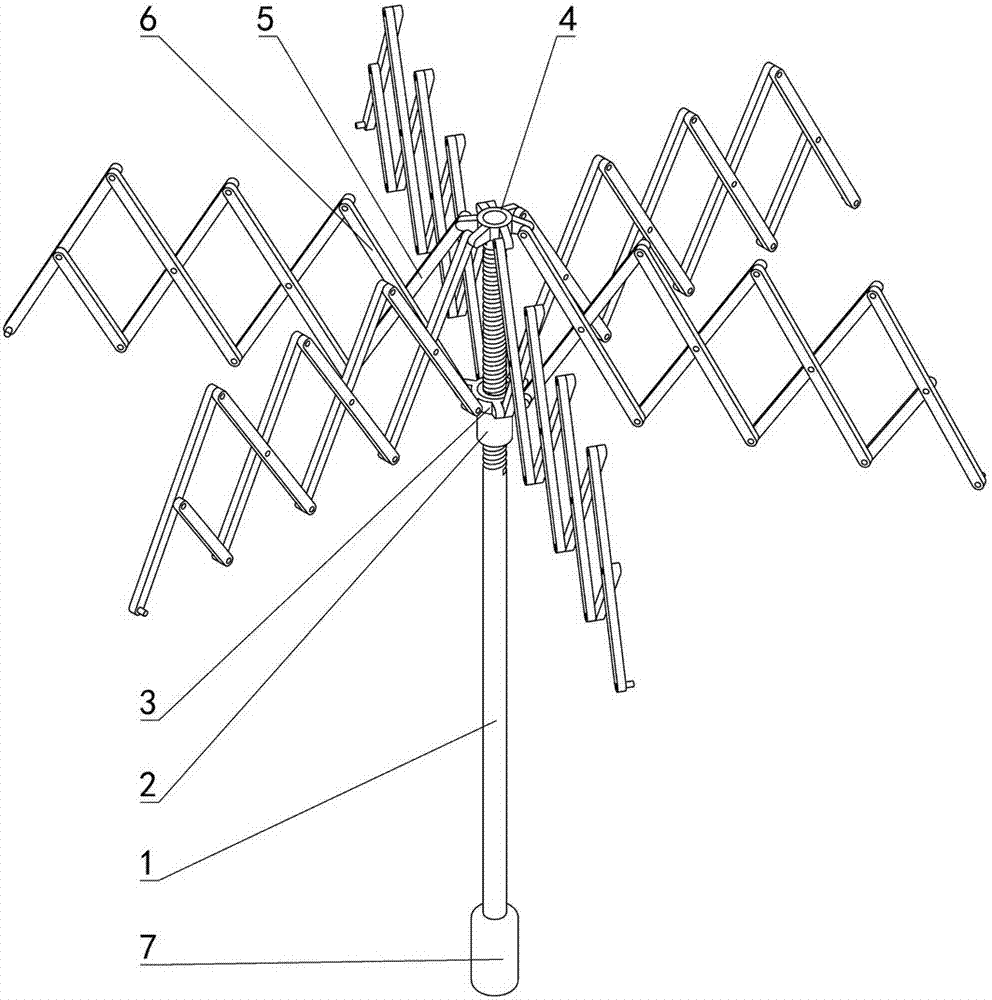

圖2為本發明的軸測圖。

圖3為本發明完全折疊時的主視圖。

圖4為本發明完全折疊時的軸測圖。

圖5位本發明最大展開時的主視圖。

圖6為本發明最大展開時的軸測圖。

圖7為本發明完全展開時的主視圖。

圖8為本發明完全展開時的軸測圖。

圖9為本發明的折疊單元的第一連桿和第二連桿的端部連線構成的等腰梯形的示意圖。

圖10為本發明的傘骨單元展開過程中的圓弧線輪廓線的示意圖。

具體實施方式

以下結合附圖對本發明的具體實施方式作進一步詳細說明。

由圖1至圖10給出，本發明包括支撐桿1，支撐桿1的上部經螺紋旋裝有螺母操作塊2，螺母操作塊2上套裝有可在螺母操作塊2上沿螺母操作塊2的軸線轉動的鉸接塊3；

所述的支撐桿1的上端安裝有連接塊4，連接塊4的一側裝有第一連桿5，第一連桿5的上端與連接塊4鉸接，鉸接塊3上裝有第二連桿6，第二連桿6的下端與鉸接塊3鉸接，第一連桿5和第二連桿6的中部鉸接構成x形的折疊單元，第一連桿5和第二連桿6的端部連線構成上大下小的等腰梯形；

所述的連接塊4的一側裝有依次連接的多個折疊單元，每個折疊單元的第一連桿5的上端與相鄰折疊單元中的第二連桿6的上端鉸接，每個折疊單元的第一連桿5的下端與相鄰折疊單元中的第二連桿6的下端鉸接；

所述的連接塊4一側的依次連接的多個折疊單元構成傘骨單元，連接塊4上裝有沿支撐桿1的軸線圓周分布的多個傘骨單元。

為了使本發明達到更好的使用效果，所述的支撐桿1的下端裝有手柄7。

本發明使用時，一只手握住支撐桿1使其保持不動，另一只手轉動螺母操作塊2使螺母操作塊2在支撐桿1上轉動，由于螺母操作塊2與支撐桿1之間通過螺紋連接，隨著螺母操作塊2的轉動，螺母操作塊2在支撐桿1上實現上下移動；

同時，由于套裝在螺母操作塊2上的鉸接塊3經折疊單元與支撐桿1連接，且鉸接塊3可在螺母操作塊2上轉動，當螺母操作塊2隨自身轉動而上下移動時，鉸接塊3與螺母操作塊2之間產生相對轉動并隨螺母操作塊2同時上下移動；

鉸接塊3上下移動時，由于支撐桿1保持不動，鉸接塊3與支撐桿1上端的連接塊4之間的距離隨鉸接塊3的上下移動而減小或增大，因此，與鉸接塊3和連接塊4相鉸接的x形的折疊單元中的第一連桿5的上端與第二連桿6的下端之間的距離隨之減小或增大，第一連桿5與第二連桿6之間的夾角產生變化，折疊單元產生折疊變形；

由于每個傘骨單元均由多個折疊單元依次鉸接相連，當內側的折疊單元經鉸接塊3隨螺母操作塊2的移動產生折疊變形時，與之依次相連的折疊單元同時產生同樣的變形運動。

本發明中折疊單元的要點在于，在折疊單元的折疊變形過程中，每個折疊單元中的第一連桿5與第二連桿6的端部連線即折疊單元的外輪廓線始終為對角線長度不變、腰長和上下底邊不停變化的上大下小的等腰梯形，因此，多個依次連接的折疊單元中的第一連桿5的上端與第二連桿6的上端鉸接部位的連線構成傘骨單元的圓弧形輪廓線；當螺母操作塊2向上移動時，每個折疊單元的等腰梯形輪廓的上下底邊的距離變小且上下底邊的長度差增大，因此，圓弧形輪廓線的半徑逐漸減小且其圓心向上偏移，其產生的效果是：傘骨單元向外展開且其末端向下收攏；當螺母操作塊2向下移動時，每個折疊單元的運動產生的效果與上述效果相反，其達到的效果是：傘骨單元向內折疊且其末端向上平鋪。

經過上述操作，固定在傘骨單元上的防雨布隨之展開或收縮，從而實現了本發明的遮擋效果。

在本發明的使用過程中，可根據具體使用環境進行隨意調整，展開過程中，轉動螺母連接塊2可調節上方遮擋面積大小，當上方遮擋面積達到最大面積時，繼續轉動螺母連接塊2使螺母連接塊2向上移動，此時傘骨單元的末端向下并向內收攏以改變周圍的遮擋范圍；通過對傘骨單元中的折疊單元進行設定，如第一連桿5與第二連桿6的長度或二者中部鉸接的位置，以及折疊單元的數量，即可對本發明的遮擋面積和遮擋范圍進行設定，不僅可以達到理想的展開大小，還可使傘骨末端向下收攏至身體任意部位所在的高度。

對于本發明中支撐桿1與螺母操作塊2之間的螺紋連接，其產生的效果是，在使用本發明時，在獲得滿意的使用狀態后，螺母操作塊2不再轉動，此時由于螺紋連接的自鎖作用，螺母連接塊2在支撐桿1上可靠停止，即螺母連接塊2可在其上下移動范圍內的任意位置鎖止而不必借助于額外的鎖止結構，從而使本發明獲得理想的使用效果。

為了使遮擋范圍增大時獲得良好的視野，本發明中的傘骨單元上可連接透明材質的擋雨布。

本發明結構輕巧，操作便捷，僅需調節螺母操作桿的位置即可實現傘架的展開與收縮，且螺紋連接的螺母操作桿可在支撐桿1上的任意位置可靠停止，同時由于傘骨單元由多個折疊單元依次鉸接，增加了傘架的支撐強度，提高了本發明使用的方便性與安全性；

本發明不僅實現了常規傘的全部功能，且可根據不同的使用環境進行變化，在不依賴于其他遮擋物的條件下仍可實現上部遮擋面積和周圍遮擋范圍的調整，在極端天氣情況時，可對身體的重要部位和身上攜帶的重要物品等進行有效遮擋，一定程度上避免了極端天氣帶來的不必要的人身安全傷害和財產損失。
