本發明涉及一種可朝陽的遮陽傘。

背景技術：

目前。公知的遮陽傘都是直立的，對初生或偏西的太陽就很難遮擋。為解決這個問題，公告號為cn2462720y的遮陽傘彎折接頭定位裝置，是由凸形接頭與凹形接頭對合扣設構成彎折接頭，按壓桿件設置在凹形接頭中，凹形接頭的凹部中形成滑道，滑道下側設置內套管，內套管中設置彈簧，按壓桿的桿體前端設置壓板，壓板上緣朝后形成斜面，桿體末端后上緣處傾斜成斜面，凹形接頭的內凹部上緣形成斜面，凹形接頭的后側翼板的孔上緣形成斜面相對斜面以彈簧頂抵里貼合。雖然該產品可以使遮陽傘歪頭朝向太陽，但其機構復雜零件多，成本高，調整檔位少。

技術實現要素：

本發明要解決的技術問題是，提供一種能克服上述缺點的可朝陽的遮陽傘。

本發明采取的技術方案是，一種可朝陽的遮陽傘，它由上傘頭和下傘桿兩部分構成，其特征是，該傘的上傘頭下部帶有圓弧形傘柄，所述圓弧形傘柄的外弧面有齒牙；該傘的下傘桿的頂部有與圓弧形傘柄相配合的圓弧形滑管，圓弧形滑管的下面有與圓弧形傘柄上的齒牙嚙合的小齒輪，小齒輪上有搖把輪，下傘桿上有彈柱銷頂在搖把輪的凹窩內；該傘的下傘桿垂直固定在地平面上。

采用以上技術方案后，因該傘的歪頭轉動機構是利用了圓弧形傘柄在下傘桿頂端的圓弧形滑管內滑動而實現非中午時段可歪頭朝陽的，利用圓弧形滑管下面的小齒輪與圓弧形傘柄外弧面上的齒牙嚙合，搖動搖把輪可使圓弧形傘柄在圓弧形滑管內滑動，用于調整該傘的朝陽角度，彈柱銷可防止搖把輪游轉而起到固定該傘朝陽角度的作用，所以該傘零件小、成本低，調整操作方便，且克服了“遮陽傘歪頭機構的技術特征越新越好，舍棄已有技術特征圓弧形傘柄不用”的技術偏見。

附圖說明

圖1是本發明的結構示意圖。

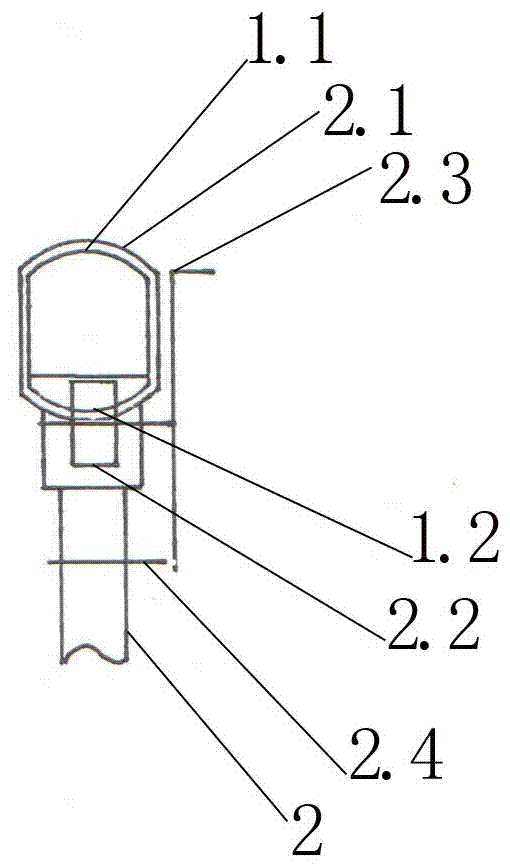

圖2是本發明圓弧滑管處的截面結構示意圖。

圖中：1、上傘頭；1.1、圓弧形傘柄；1.2、齒牙；2、下傘桿；2.1、圓弧形滑管；2.2、小齒輪；2.3、搖把輪；2.4、彈柱銷；3、地平面。

具體實施方式

在圖1、2中，本發明提供的一種可朝陽的遮陽傘，它由上傘頭和下傘桿兩部分構成，其特征是，該傘的上傘頭（1）下部帶有圓弧形傘柄（1.1），所述圓弧形傘柄（1.1）的外弧面有齒牙（1.2）；該傘的下傘桿（2）的頂部有與圓弧形傘柄（1.1）相配合的圓弧形滑管（2.1），圓弧形滑管（2.1）的下面有與圓弧形傘柄（1.1）上的齒牙嚙合的小齒輪（2.2），小齒輪（2.2）上有搖把輪（2.3），下傘桿（2）上有彈柱銷（2.4）頂在搖把輪（2.3）的凹窩內；該傘的下傘桿（2）垂直固定在地平面（3）上。

技術特征：

技術總結
本發明涉及一種可朝陽的遮陽傘，它由上傘頭和下傘桿兩部分構成，其特征是，該傘的上傘頭下部帶有圓弧形傘柄，所述圓弧形傘柄的外弧面有齒牙；該傘的下傘桿的頂部有與圓弧形傘柄相配合的圓弧形滑管，圓弧形滑管的下面有與圓弧形傘柄上的齒牙嚙合的小齒輪，小齒輪上有搖把輪，下傘桿上有彈柱銷頂在搖把輪的凹窩內；該傘的下傘桿垂直固定在地平面上。該傘零件小、成本低，調整操作方便，且克服了“遮陽傘歪頭機構的技術特征越新越好，舍棄已有技術特征圓弧形傘柄不用”的技術偏見。

技術研發人員：朱增偉
受保護的技術使用者：朱增偉
技術研發日：2017.07.22
技術公布日：2017.09.22
