本發明涉及一種眼鏡盒，具體涉及一種具有滅菌功能的智能眼鏡盒。

背景技術：

在日常生活中，人們對眼鏡以及眼鏡盒的使用越來越多，眼鏡盒是人們存放眼鏡的必備用品，眼鏡盒一般都是手動打開或關閉，而此種結構的眼鏡盒在打開或關閉時，時常會發生夾手的現象，不小心閉合時會發出很大的聲響影響別人，另外，經常使用的眼鏡布與眼鏡放在一起，在取放時十分不便，同時，由于眼鏡布不是每次使用完都進行清洗，在每次使用完后，容易滋生細菌，不利于下一次的使用，針對上述問題，有必要進行改進。

技術實現要素：

本發明解決的技術問題：提供一種具有滅菌功能的智能眼鏡盒，將盒體與盒蓋通過開合動力裝置鉸接為一體并由控制器控制開合動力裝置工作后實現盒蓋的自動開啟與閉合，眼鏡盒無須手動開合，有效避免眼鏡盒開啟或閉合時夾手的現象，同時盒蓋中設有用于對眼鏡布進行殺菌的殺菌裝置，為眼鏡布的下次使用提供健康衛生的使用條件，結構簡單，操作方便，健康衛生，為佩戴眼鏡的人群帶來便利。

本發明采用的技術方案：具有滅菌功能的智能眼鏡盒，具有盒體和盒蓋，所述盒體后側外壁上設有開合動力裝置且盒蓋與開合動力裝置連接后實現盒體與盒蓋的鉸接，所述盒蓋內部設有殺菌裝置且殺菌裝置和開合動力裝置均與設于盒體后側外壁上的控制器連接，所述盒體前側壁上設有自動檢測單元且自動檢測單元與控制器連接后將檢測的信息傳遞至控制器實現控制器對開合動力裝置的自動控制。

其中，所述開合動力裝置包括電機、主動齒輪、從動齒輪、轉軸和觸動開關ⅰ，所述盒體后側外壁上設有安裝盒且電機和控制器均設于安裝盒內，所述控制器與電機和設于盒體后側上沿的觸動開關ⅰ連接，所述轉軸兩端與盒體后側上沿轉動連接且轉軸中部與盒蓋下端固定連接，所述電機輸出軸上固定有主動齒輪且主動齒輪與固定于轉軸右端的從動齒輪嚙合并通過控制器控制電機工作后使電機驅動轉軸轉動實現盒蓋的自動開啟或閉合。

進一步地，所述殺菌裝置包括殺菌盒、殺菌燈和觸動開關ⅱ，所述盒蓋內壁上安裝有殺菌燈且殺菌燈上方固定有磁鐵條，所述盒蓋與開口朝上設置的殺菌盒下沿鉸接后將殺菌燈扣合在殺菌盒內部，所述殺菌盒上沿與磁鐵條吸合，所述觸動開關ⅱ設于盒蓋內壁上并與殺菌盒上沿位置對應設置，所述殺菌燈和觸動開關ⅱ均與控制器通過導線連接。

進一步地，所述自動檢測單元為紅外感應器，所述紅外感應器與控制器連接后將檢測到的人體信息傳遞至控制器后由控制器控制開合動力裝置后實現盒蓋的自動開啟或閉合。

本發明與現有技術相比的優點：

1、將盒體與盒蓋通過開合動力裝置鉸接為一體并由控制器控制開合動力裝置工作后實現盒蓋的自動開啟與閉合，眼鏡盒無須手動開合，有效避免眼鏡盒開啟或閉合時夾手的現象，實現眼鏡盒開/合無噪聲；

2、盒蓋中設有用于對眼鏡布進行殺菌的殺菌裝置，為眼鏡布的下次使用提供健康衛生的使用條件，眼鏡布殺菌在每次使用完后由控制器控制殺菌燈自動進行，無須手動操作；

3、通過設于盒體上的紅外感應器感應人體信息，并由控制器根據紅外感應器感應到的信息控制電機的工作后，實現眼鏡盒的智能開閉；

4、結構簡單，操作方便，健康衛生，為佩戴眼鏡的人群帶來便利。

附圖說明

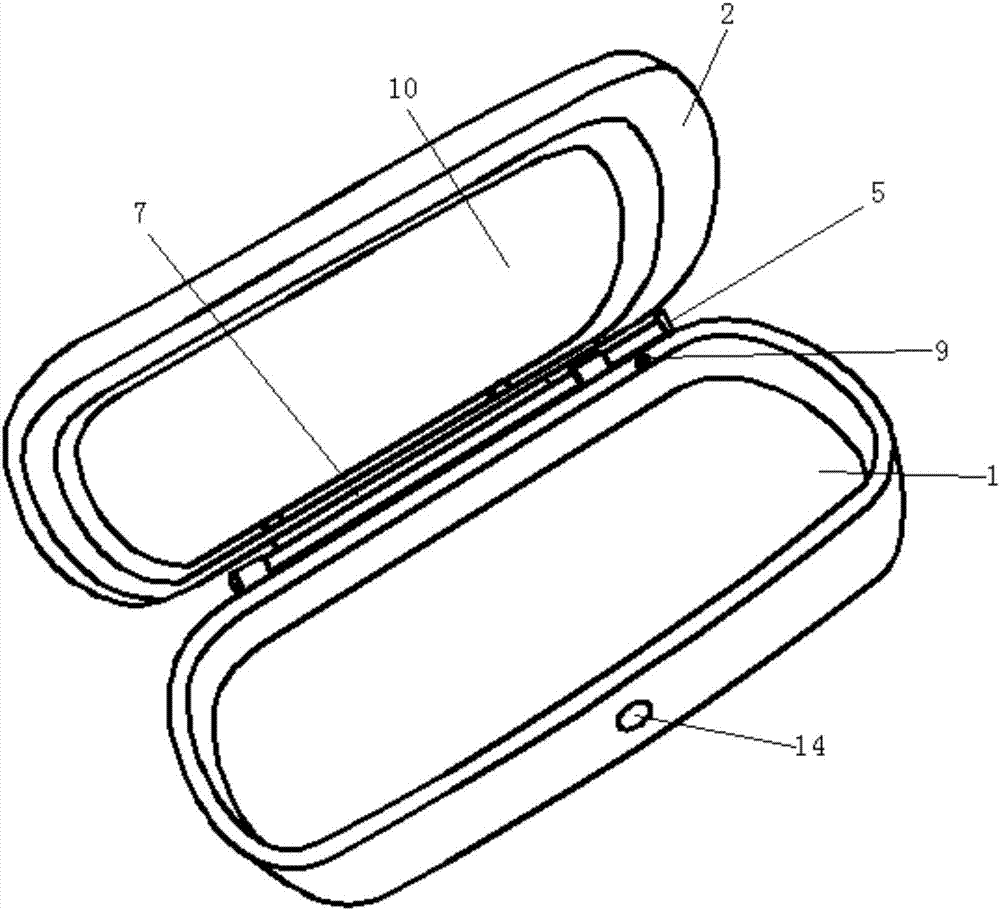

圖1為本發明結構示意圖；

圖2為本發明殺菌盒扣合后的結構示意圖；

圖3為本發明盒蓋閉合后的結構示意圖；

圖4為本發明開合動力裝置動力傳動簡圖；

圖5為本發明控制原理框圖。

具體實施方式

下面結合附圖1-5描述本發明的一種實施例。

具有滅菌功能的智能眼鏡盒，具有盒體1和盒蓋2，所述盒體1后側外壁上設有開合動力裝置且盒蓋2與開合動力裝置連接后實現盒體1與盒蓋2的鉸接，所述盒蓋2內部設有殺菌裝置且殺菌裝置和開合動力裝置均與設于盒體1后側外壁上的控制器3連接，所述盒體1前側壁上設有自動檢測單元且自動檢測單元與控制器3連接后將檢測的信息傳遞至控制器3實現控制器3對開合動力裝置的自動控制；具體的，所述開合動力裝置包括電機4、主動齒輪5、從動齒輪6、轉軸7和觸動開關ⅰ9，所述盒體1后側外壁上設有安裝盒8且電機4和控制器3均設于安裝盒8內，所述控制器3與電機4和設于盒體1后側上沿的觸動開關ⅰ9連接，所述轉軸7兩端與盒體1后側上沿轉動連接且轉軸7中部與盒蓋2下端固定連接，所述電機4輸出軸上固定有主動齒輪5且主動齒輪5與固定于轉軸7右端的從動齒輪6嚙合并通過控制器3控制電機4工作后使電機4驅動轉軸7轉動實現盒蓋2的自動開啟或閉合；具體的，所述殺菌裝置包括殺菌盒10、殺菌燈11和觸動開關ⅱ12，所述盒蓋2內壁上安裝有殺菌燈11且殺菌燈11上方固定有磁鐵條13，所述盒蓋2與開口朝上設置的殺菌盒10下沿鉸接后將殺菌燈11扣合在殺菌盒10內部，所述殺菌盒10上沿與磁鐵條13吸合，所述觸動開關ⅱ12設于盒蓋2內壁上并與殺菌盒10上沿位置對應設置，所述殺菌燈11和觸動開關ⅱ12均與控制器3通過導線連接；具體的，所述自動檢測單元為紅外感應器14，所述紅外感應器14與控制器3連接后將檢測到的人體信息傳遞至控制器3后由控制器3控制開合動力裝置后實現盒蓋2的自動開啟或閉合。

本結構控制原理框圖中，控制器3的一個輸出端與電機4的輸入端連接，所述控制器3的另一個輸出端與殺菌燈11的輸入端連接，所述控制器3的第一個輸入端與紅外感應器14的輸出端連接，所述控制器3的第二個輸入端與觸動開關ⅰ9的輸出端連接，所述控制器3的第三個輸入端與觸動開關ⅱ12的輸出端連接；在使用時，手在靠近眼鏡盒時，紅外感應器14感應到人手信息后傳遞給控制器3，控制器3控制電機4工作后，通過嚙合的主動齒輪5和從動齒輪6帶動轉軸7轉動，直到盒蓋2與觸動開關ⅰ9完全分離后，電機4停止工作，打開盒蓋2，當需要使用眼鏡布時，將殺菌盒10打開，取出眼鏡布，使用完后，將眼鏡布放入殺菌盒10內并合上殺菌盒10，殺菌盒10與磁鐵條13吸合，此時，殺菌盒10與觸動開關ⅱ12重新接觸，控制器3根據此信息控制殺菌燈11工作，待殺菌燈11工作至設定的時間后，控制器3關閉殺菌燈11，當紅外感應器14再次感應到人手信息后，將此信息傳遞至控制器3，控制器3控制電機4反向轉動，直到盒蓋2與觸動開關ⅰ9接觸后，控制器3控制電機4停止工作，此時，盒蓋2閉合。本技術方案將盒體1與盒蓋2通過開合動力裝置鉸接為一體并由控制器3控制開合動力裝置工作后實現盒蓋2的自動開啟與閉合，眼鏡盒無須手動開合，有效避免眼鏡盒開啟或閉合時夾手的現象，盒蓋2中設有用于對眼鏡布進行殺菌的殺菌裝置，為眼鏡布的下次使用提供健康衛生的使用條件，眼鏡布殺菌在每次使用完后由控制器3控制殺菌燈11自動進行，無須手動操作，通過設于盒體1上的紅外感應器14感應人體信息，并由控制器3根據紅外感應器14檢測到的信息控制電機4的工作后，實現眼鏡盒的智能開閉，結構簡單，操作方便，健康衛生，為佩戴眼鏡的人群帶來便利。

上述實施例，只是本發明的較佳實施例，并非用來限制本發明實施范圍，故凡以本發明權利要求所述內容所做的等效變化，均應包括在本發明權利要求范圍之內。
