本發明屬于雨傘技術領域，尤其涉及一種自帶傘套的雨傘。

背景技術：

雨傘是人們在雨天外出的必備物品之一，其常包括傘頭、傘柄、把手及傘套，其中為了避免傘套的遺失的現象發生，目前市面上的雨傘常在傘套上設置連接結構，以使傘套與雨傘整體配置。

中國發明專利申請cn103598707a公開了折疊傘，包括把手及傘套，把手與傘套通過一卡合結構卡合連接，卡合結構包括設置在把手外圓周面上的若干凸起和設置在傘套內圓周面上的凹槽，折疊傘收起后放置于把手與傘套卡合后形成的空腔內，可以防止被雨淋濕的雨傘亂滴水，而在使用雨傘時，可將傘套反方向套置于傘柄上，進而方便攜帶且避免遺失。

然而，上述折疊傘傘套在用于尺寸較大的雨傘，尤其是在用于不可折疊雨傘的情況下，占用空間會非常大，同時在使用雨傘，以及在收起傘的過程中費時費力，進而降低了使用者的使用舒適性，以及使用效率。

技術實現要素：

本發明針對現有自帶傘套的雨傘占用空間會非常大，同時在使用雨傘，以及在收起傘的過程中費時費力技術問題，提出一種能夠有效提高使用者的使用舒適性以及使用效率的自帶傘套的雨傘。

為了達到上述目的，本發明采用的技術方案為：

一種自帶傘套的雨傘，包括傘頭、傘柄、把手及傘套，所述傘柄的兩端分別與所述傘頭及所述把手連接，所述傘套的一端封閉，所述傘套的另一端開口，所述傘套包括連接部及套接部，所述連接部與所述套接部固定連接，所述連接部與所述把手可拆卸密封連接，以形成可容納所述傘頭及所述傘柄的容納腔室，所述把手可反向與所述連接部可拆卸密封連接，所述連接部為剛性中空筒狀結構，所述套接部為柔性套筒狀結構，所述連接部收縮后可固定于所述把手或所述連接部。

作為優選，所述套接部為波紋伸縮管。

作為優選，所述套接部為軟質套筒。

作為優選，所述套接部為尼龍布套筒。

作為優選，所述把手遠離所述傘柄的端部開設有可塞入所述套接部的固定凹槽。

作為優選，所述傘套由所述連接部及所述套接部組成，所述套接部的一端封閉，所述套接部的另一端開口，所述套接部的開口端與所述連接部固定連接。

作為優選，所述傘套還包括罩部，所述傘套由所述罩部、所述套接部及所述連接部組成，所述罩部為剛性套筒狀結構，所述罩部的一端開口，所述罩部的另一端封閉，所述套接部為中空套筒狀結構，所述套接部的兩端分別與所述罩部的開口端及所述連接部固定連接，所述罩部的開口端可與所述連接部之間可拆卸密封連接。

作為優選，所述套接部的一端套設于所述連接部內并與所述連接部的內表面固定連接，所述套接部的另一端套設于所述罩部內并與所述罩部的內表面固定連接。

作為優選，所述罩部的封閉端內設置有擋板，所述擋板與所述罩部可拆卸連接，所述擋板與所述罩部的封閉端形成有濾水腔室，所述濾水腔室內設置有吸水層，所述吸水層由干燥顆粒堆積形成，所述擋板開設有可與所述罩部開口端連通的第一孔部。

作為優選，所述罩部的外表面上開設有可與所述濾水腔室連通的第二孔部。

與現有技術相比，本發明的優點和積極效果在于：

1、本發明自帶傘套的雨傘通過將所述連接部設置為剛性中空筒狀結構，以及將所述套接部設置為柔性套筒狀結構，使所述傘套在傘被收起后，能夠通過所述連接部快速穿過所述傘頭及傘柄，繼而快速與所述把手連接，此時所述套接部由收縮狀態被逐漸展開，而在傘使用的過程中，能夠通過所述連接部快速與所述把手反向連接，并且使所述連接部與所述把手合成為一體，以供使用者把持，同時，能夠?qū)⑺鎏捉硬渴掌?，進而達到有效減小占用空間的目的，以及增加使用者的使用舒適性。由上述可知，由于本發明自帶傘套的雨傘在傘被收起后只需握持所述連接部即可實現所述傘套與所述傘頭及所述傘柄之間的高效套接，同時在傘使用的過程中，在保證了所述傘套與所述把手之間高效連接的前提下，有效減小了所述傘套的占用面積，同時便于使用者的輕松握持，因此本發明自帶傘套的雨傘能夠有效提高使用者的使用舒適性以及使用效率。

2、本發明自帶傘套的雨傘在傘的使用過程中，通過所述罩部與所述連接部快速連接，在達到減小占用空間的目的同時，既能夠使所述套接部收縮后快速固定于所述連接部上，又能夠增加使用者握持的手感，進而更有效的提高了傘的使用效率及使用舒適性。此外，由于現實生活中傘上的水滴主要從所述傘頭遠離所述把手的端部滴落，因此剛性的所述罩部能夠在該處與所述傘頭壓接，進而能夠有效阻擋該處水滴的滴落。

3、本發明自帶傘套的雨傘通過在所述罩部上設置有加熱棒，一方面能夠使所述濾水腔室吸收的水分得到及時的排出，從而保證了所述濾水腔室保持長期的干燥功能，另一方面能夠使所述連接套內的空氣溫度升高，從而在傘收起后促進所述傘頭上的水滴形成蒸汽，進而顯著提高了對水滴的干燥性，更進而從根本上避免了傘在收起后長期不使用而發生生銹的現象。

附圖說明

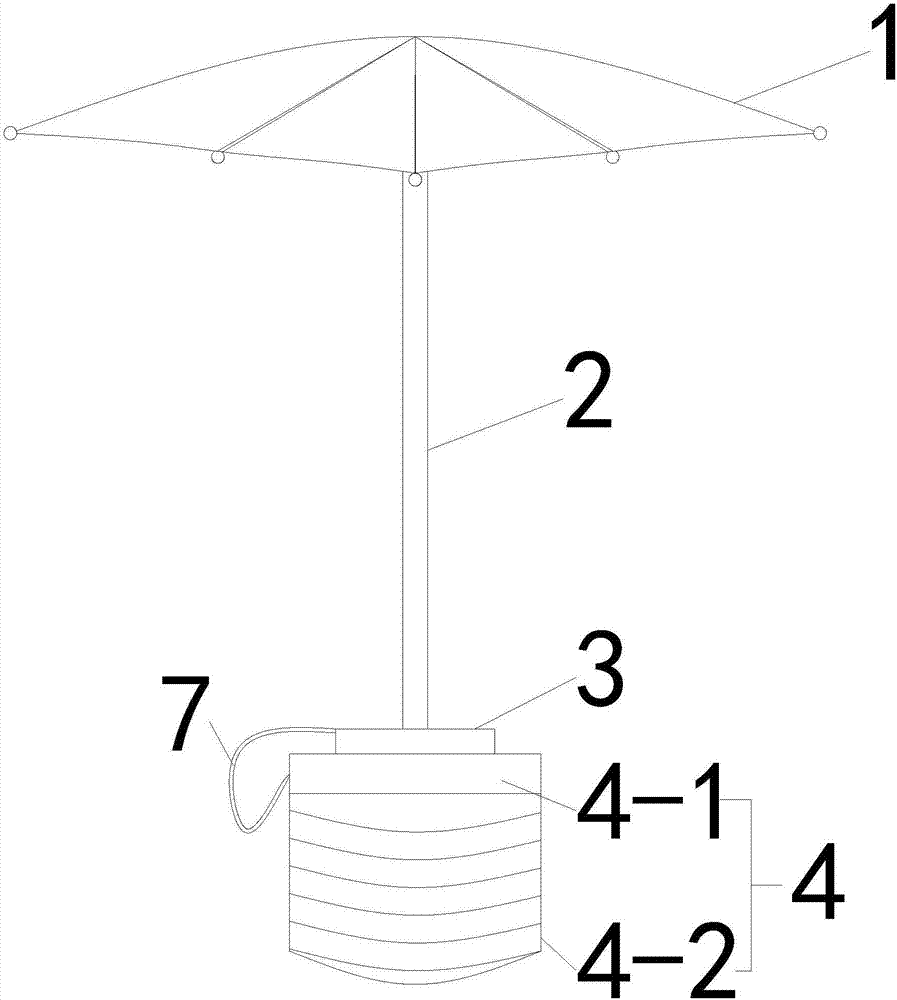

圖1為本發明實施例在傘收起后的整體結構示意圖之一；

圖2為圖1的實施例在傘使用過程中的整體結構示意圖；

圖3為圖1的實施例中傘套的結構示意圖；

圖4為本發明實施例在傘收起后的整體結構示意圖之二；

圖5為圖4的實施例在傘使用過程中的整體結構示意圖；

圖6為圖4的實施例中傘套的結構示意圖；

圖7為圖4的實施例中把手的結構示意圖；

圖8為圖4的實施例中連接部與把手連接后的結構示意圖；

圖9為本發明實施例在傘收起后的整體結構示意圖之三；

圖10為圖9的實施例在傘使用過程中的整體結構示意圖；

圖11為圖9的實施例中傘套的整體結構示意圖；

圖12為圖9的實施例中傘套的內部結構示意圖之一；

圖13為圖9的實施例中傘套的內部結構示意圖之二；

以上各圖中：1、傘頭；2、傘柄；3、把手；4、傘套；4-1、連接部；4-2、套接部；4-3、罩部；5、擋板；6、濾水腔室；7、彈性繩；8、加熱棒；9、吸水層。

具體實施方式

下面，通過示例性的實施方式對本發明進行具體描述。然而應當理解，在沒有進一步敘述的情況下，一個實施方式中的元件、結構和特征也可以有益地結合到其他實施方式中。

在本發明的描述中，需要說明的是，術語“內”、“外”、“上”、“下”、“前”、“后”等指示的方位或位置關系為基于附圖所示的位置關系，僅是為了便于描述本發明和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本發明的限制。此外，術語“第一”、“第二”、“第三”僅用于描述目的，而不能理解為指示或暗示相對重要性。

參見圖1至圖13，一種自帶傘套的雨傘，包括傘頭1、傘柄2、把手3及傘套4，所述傘柄2的兩端分別與所述傘頭1及所述把手3連接，所述傘套4的一端封閉，所述傘套4的另一端開口；所述傘套4包括連接部4-1及套接部4-2，所述連接部4-1與所述套接部4-2固定連接，所述連接部4-1與所述把手3可拆卸密封連接，以形成可容納所述傘頭1及所述傘柄2的容納腔室，所述把手3可反向與所述連接部4-1可拆卸密封連接，所述傘套4在收起雨傘的過程中起到避免雨傘上的雨滴滴落的作用，而在雨傘使用的過程中方便使用者握持，所述連接部4-1為剛性中空筒狀結構，所述套接部4-2為柔性套筒狀結構，其中剛性是指所述連接部4-1是由剛性材料制成的不可變形結構，例如鋼筒、鐵筒或塑料筒，柔性是指所述連接部4-1是由柔性材料制成的可變形結構，包括可伸縮的硬質材料(如波紋伸縮管等)，以及軟質材料(如尼龍布、橡膠皮或塑料袋等)。

本發明自帶傘套的雨傘通過將所述連接部4-1設置為剛性中空筒狀結構，以及將所述套接部4-2設置為柔性套筒狀結構，使所述傘套4在傘被收起后，能夠通過所述連接部4-1快速穿過所述傘頭1及傘柄2，繼而快速與所述把手3連接，此時所述套接部4-2由收縮狀態被逐漸展開，而在傘使用的過程中，能夠通過所述連接部4-1快速與所述把手3反向連接，并且使所述連接部4-1與所述把手3合成為一體，以供使用者把持，同時，能夠?qū)⑺鎏捉硬?-2收起，進而達到有效減小占用空間的目的，以及增加使用者的使用舒適性。由上述可知，由于本發明自帶傘套的雨傘在傘被收起后只需握持所述連接部4-1即可實現所述傘套4與所述傘頭1及所述傘柄2之間的高效套接，同時在傘使用的過程中，在保證了所述傘套4與所述把手3之間高效連接的前提下，有效減小了所述傘套4的占用面積，同時便于使用者的輕松握持，因此本發明自帶傘套的雨傘能夠有效提高使用者的使用舒適性以及使用效率。

作為本發明的一種實施方式，如圖1至圖6所示，所述傘套4由所述連接部4-1及所述套接部4-2組成，所述套接部4-2的一端開口，所述套接部4-2的另一端封閉，即形狀為如圖1至圖6所示的u形，所述套接部4-2優選為波紋伸縮管(或其他可伸縮硬質材料制成的套筒)，波紋伸縮管一方面具有很好的隔水性，另一方面具有收縮功能，且收縮時不易變形，從而能夠在減少空間的基礎上，提高了雨傘的使用效率；所述套接部4-2的開口端優選的為圓形，所述把手3的結構為u形套筒，所述把手3的外表面呈圓柱形，所述連接部4-1優選為圓形中空筒，所述連接部4-1與所述套接部4-2的開口端固定連接，以使所述傘套4的形狀為如圖1至圖6所示的u形；所述連接部4-1與所述把手3通過螺紋連接，以此既能保證所述連接部4-1與所述把手3之間高效的連接，又能夠有效保證所述連接部4-1與所述把手3連接的密封性，從而有效避免了雨傘上水滴從所述連接部4-1與所述把手3連接處流出的現象發生，具體的，所述連接部4-1內表面上開設有內螺紋，所述把手3靠近所述傘柄2的端部外表面開設有外螺紋，所述把手3遠離所述傘柄2的端部直徑小于所述把手3靠近所述傘柄2的端部直徑，以便于在傘的使用過程中能夠使所述連接部4-1有效穿過所述把手3遠離上所述傘柄2的端部后與所述把手3靠近所述傘柄2的端部螺紋連接。

需要說明的是，所述套接部4-2不限于波紋伸縮管，如圖4至圖6所示，其還可以為尼龍布套筒、橡膠套筒及塑料袋等軟質材料制成的套筒，此時，如圖7所示，可以在把手3遠離所述傘柄2的端部端面上開設有可塞入所述套接部4-2的固定凹槽，所述套接部4-2在傘的使用過程中，能夠輕松塞入所述固定凹槽，而在傘的使用過程完成后，能夠輕松將所述套接部從所述固定凹槽取出。

此外，還可以將所述套接部4-2固定于所述連接部4-1上，具體的，如圖8所示，所述連接部4-1一端內表面上開設有內螺紋，所述連接部4-1另一端為可固定所述套接部的4-2的端部，以此在傘的使用過程中，能夠在所述連接部4-1的一端與所述把手3螺紋連接后使所述連接部4-1的另一端與所述把手3端面形成凹部，從而使所述套接部4-2能夠輕松塞入所述凹部，同時在傘的使用過程完成后，能夠輕松將所述套接部從所述凹部取出。

另外，所述連接部4-1與所述把手3之間的可拆卸密封連接方式還可以為：所述連接部4-1內表面直徑不大于所述把手3外表面的直徑，所述連接部4-1可套接于所述把手3外并與所述把手3過盈配合。

另外，所述連接部4-1與所述把手3之間的可拆卸密封連接方式還可以為：所述連接部4-1內表面設置有圓環形凸起，所述把手3的外表面開設有圓環形凹槽，所述連接部4-1的圓環形凸起與所述把手3的圓環形凹槽形狀及大小相同，所述連接部4-1可通過圓環形凸起卡接于所述把手3的圓環形凹槽處，以達到可拆卸密封連接的目的。

另外，所述連接部4-1與所述把手3之間的可拆卸密封連接方式還可以為：所述連接部4-1與所述把手3連接的一端為圓環形永磁體，所述把手3的兩端均為圓環形永磁體，所述把手3的外圓周表面直徑與所述連接部4-1的外圓周表面直徑相等，所述連接部4-1可與所述把手3對接并通過磁性吸附在一起，以達到可拆卸密封連接的目的。

需要說明的是，所述連接部4-1不限于中空圓形筒狀結構，其還可以為四邊形筒狀結構、橢圓形筒狀結構或三角形筒狀結構等其他形狀的筒狀結構。

作為上述實施方式的一種變換，如圖9至圖11所示，所述傘套4還包括罩部4-3，所述由所述罩部4-3、所述套接部4-2及所述連接部4-1組成，以此使所述傘套4形成兩端為剛性套筒中間為柔性套筒的結構，具體的，所述罩部4-3為剛性套筒狀結構，所述罩部4-3的一端開口，所述罩部4-3的另一端封閉，即所述罩部4-3的形狀為如圖9至圖11所示的u形，所述罩部4-3的開口端優選的為圓形，所述套接部4-2及所述連接部4-1優選設置為圓形中空筒狀結構，所述把手3的外表面優選呈圓柱形，所述套接部4-2的兩端分別與所述罩部4-3的開口端及所述連接部4-1固定連接，所述套接部4-2的一端套設于所述連接部4-1內并與所述連接部4-1的內表面固定連接，所述套接部4-2的另一端套設于所述罩部4-3內并與所述罩部4-3的內表面固定連接，所述罩部4-3開口端的內表面開設有內螺紋，所述連接部4-1的一端與所述把手3可拆卸密封連接，所述連接部4-1的另一端外表面開設有外螺紋，所述罩部4-3開口端可與所述連接部4-1螺紋連接，以此在傘的使用過程中，通過所述罩部4-3與所述連接部4-1快速連接，在達到減小占用空間的目的同時，既能夠使所述套接部4-2收縮后快速固定于所述連接部4-1上，又能夠增加使用者握持的手感，進而更有效的提高了傘的使用效率及使用舒適性。此外，由于現實生活中傘上的水滴主要從所述傘頭1遠離所述把手3的端部滴落，因此剛性的所述罩部4-3能夠在該處與所述傘頭1壓接，進而能夠有效阻擋該處水滴的滴落。

另外，所述罩部4-3與所述連接部4-1之間的可拆卸密封連接方式還可以為：所述罩部4-3開口端內表面直徑不大于所述連接部4-1外表面的直徑，所述罩部4-3的開口端可套接于所述連接部4-1外并與所述連接部4-1過盈配合，以達到可拆卸密封連接的目的。

另外，所述罩部4-3與所述連接部4-1之間的可拆卸密封連接方式還可以為：所述罩部4-3開口端內表面設置有圓環形凸起，所述連接部4-1的外表面開設有圓環形凹槽，所述罩部4-3的圓環形凸起與所述連接部4-1的圓環形凹槽形狀及大小相同，所述罩部4-3開口端可通過圓環形凸起卡接于所述連接部4-1的圓環形凹槽處，以達到可拆卸密封連接的目的。

另外，所述罩部4-3與所述連接部4-1之間的可拆卸密封連接方式還可以為：所述罩部4-3的開口端為圓環形永磁體，所述連接部4-1的與所述罩部4-3連接的端部為圓環形永磁體，所述所述罩部4-3開口端外圓周表面直徑與所述連接部4-1的外圓周表面直徑相等，所述罩部4-3的開口端可與所述連接部4-1對接并通過磁性吸附在一起，以達到可拆卸密封連接的目的。

作為上述實施方式的一種改進，如圖12和圖13所示，為了能夠?qū)闵纤芜M行吸收，以避免傘在收起后長期不使用而發生生銹的現象，所述罩部4-3的封閉端內設置有擋板5，所述擋板5與所述罩部4-3可拆卸連接，例如在所述罩部4-3內壁沿圓周方向固定設置有多個支撐凸起，所述擋板5的側面與所述支撐凸起壓接，以使所述擋板5固定于所述罩部4-3內；所述擋板5優選為彈性板，例如橡膠板、記憶合金板等，以利于將所述擋板5從所述罩部4-3內取出，或?qū)⑺鰮醢?安裝于所述罩部4-3內；所述擋板5與所述罩部4-3的封閉端形成有濾水腔室6，所述濾水腔室6內設置有吸水層9，所述吸水層9由干燥顆粒堆積形成，所述濾水腔室6內的干燥顆?？梢詾楣腆w硅膠或蒙脫石等固態干燥劑，所述擋板5開設有可與所述罩部4-3開口端連通的第一孔部，以使傘上水滴與空氣混合后進入至所述使濾水腔室6中進行干燥，所述第一孔部的數量優選設置為多個，以使所述擋板5為網狀結構；所述第一孔部的直徑應小于固態干燥劑顆粒的最小尺寸，以避免干燥劑從所述第一孔部流失；所述罩部4-3的外表面上開設有可與所述濾水腔室6連通的第二孔部，以促進傘上水滴與空氣混合后的流通，進而促進傘上水滴與空氣混合后在所述濾水腔室6內進行干燥；所述第二孔部的直徑應小于固態干燥劑顆粒的最小尺寸，以避免干燥劑從所述第二孔部流失。本發明自帶傘套的雨傘通過在所述罩部4-3內設置所述濾水腔室6，能夠?qū)闵系挠甑芜M行集中干燥，從而減小了所述套接部4-2內部腔室環境的潮濕性，進而有效避免了傘在收起后長期不使用而發生生銹的現象。

作為優選，所述濾水腔室6內設置有濾水紙袋，所述濾水紙袋內部形成有腔室，所述濾水紙袋的外壁與所述罩部4-3及所述擋板5接觸，所述濾水紙袋通過密封繩封口以使所述濾水紙袋腔室密封，所述密封繩的另一端與所述擋板5固定連接，所述吸水層9設置于所述濾水紙袋內，以此進一步避免干燥顆粒流失，以及進一步提高所述吸水層9的安裝及取出效率。

進一步如圖12和圖13所示，為了在傘收起后促進所述傘頭1上的水滴形成蒸汽，以及為了使所述濾水腔室6保持長期的干燥功能，所述罩部4-3的內表面固定設置有加熱棒8，所述加熱棒8位于所述濾水腔室6內，所述加熱棒8優選為沿垂直于所述傘套4長度的方向(即如圖12和圖13所示的豎直方向)設置，例如當所述傘套4截面為圓形使，所述加熱棒8沿垂直于所述傘套4軸向的方向設置，以此增加了與所述傘套4內流通空氣的接觸面積，進而能夠有效提高對傘套腔室內的干燥效果；所述加熱棒8電連接有電池，所述電池與所述罩部4-3固定連接，所述電池與所述加熱棒8之間電連接有可控制所述加熱棒8電路導通與斷開的開關，所述開關與所述罩部4-3固定連接。本發明自帶傘套的雨傘通過在所述罩部4-3上設置有加熱棒8，一方面能夠使所述濾水腔室6吸收的水分得到及時的排出，從而保證了所述濾水腔室6保持長期的干燥功能，另一方面能夠使所述連接套4-2內的空氣溫度升高，從而在傘收起后促進所述傘頭1上的水滴形成蒸汽，進而顯著提高了對水滴的干燥性，更進而從根本上避免了傘在收起后長期不使用而發生生銹的現象。

作為優選的，如圖1至圖13所示，本發明自帶傘套的雨傘還包括彈性繩7，所述彈性繩7優選為橡膠繩，所述彈性繩7的一端與所述傘套4固定連接，所述彈性繩7的另一端與所述把手3固定連接，通過設置彈性繩7，避免了所述傘套4的丟失的同時，提高了所述傘套4移動的靈活性，進而提高了所述傘套4與所述把手3的連接效率。
