本發明屬于食物容器領域，具體涉及一種餐盒蓋。

背景技術：

餐盒用途多實用性強，可冷藏、冷凍、微波、保鮮，也可用于送外賣。為了做廣告，現有用于送外賣的餐盒蓋將廣告膜貼在餐盒蓋上端面，使用時，廣告膜外露，容易老化、破損，即使廣告膜上覆蓋一層透明保護膜，但使用時，透明保護膜、廣告膜外露，還是容易破損；掀開不方便。

技術實現要素：

本發明針對現有技術的不足，提出一種有效保護廣告膜，避免廣告膜破損，掀開方便的設有保護層的嵌入式廣告型餐盒蓋。

本發明通過下述技術方案實現技術目標。

設有保護層的嵌入式廣告型餐盒蓋，為盤狀構件，包括蓋體；所述蓋體上端面中部設有凹槽，所述凹槽周邊設有環槽；其改進之處在于：所述凹槽內設有廣告膜，所述廣告膜上覆蓋有透明保護膜，將廣告膜密封固定在凹槽內，所述透明保護膜上端面低于蓋體上端面；所述蓋體環邊一角設有向外延伸的把手。

上述結構中，所述蓋體兩個以上的環邊一角設有向外延伸的把手。

本發明與現有技術相比，具有以下積極效果：

1.凹槽內設有廣告膜，廣告膜上覆蓋有透明保護膜，將廣告膜密封固定在凹槽內，透明保護膜上端面低于蓋體上端面，這樣，使用時不會碰到透明保護膜、廣告膜，有效保護廣告膜。

2.蓋體環邊一角設有向外延伸的把手，方便掀開盒蓋。

3.蓋體兩個以上的環邊一角設有向外延伸的把手，可從不同位置掀開盒蓋，使用更方便。

附圖說明

圖1為本發明結構示意圖。

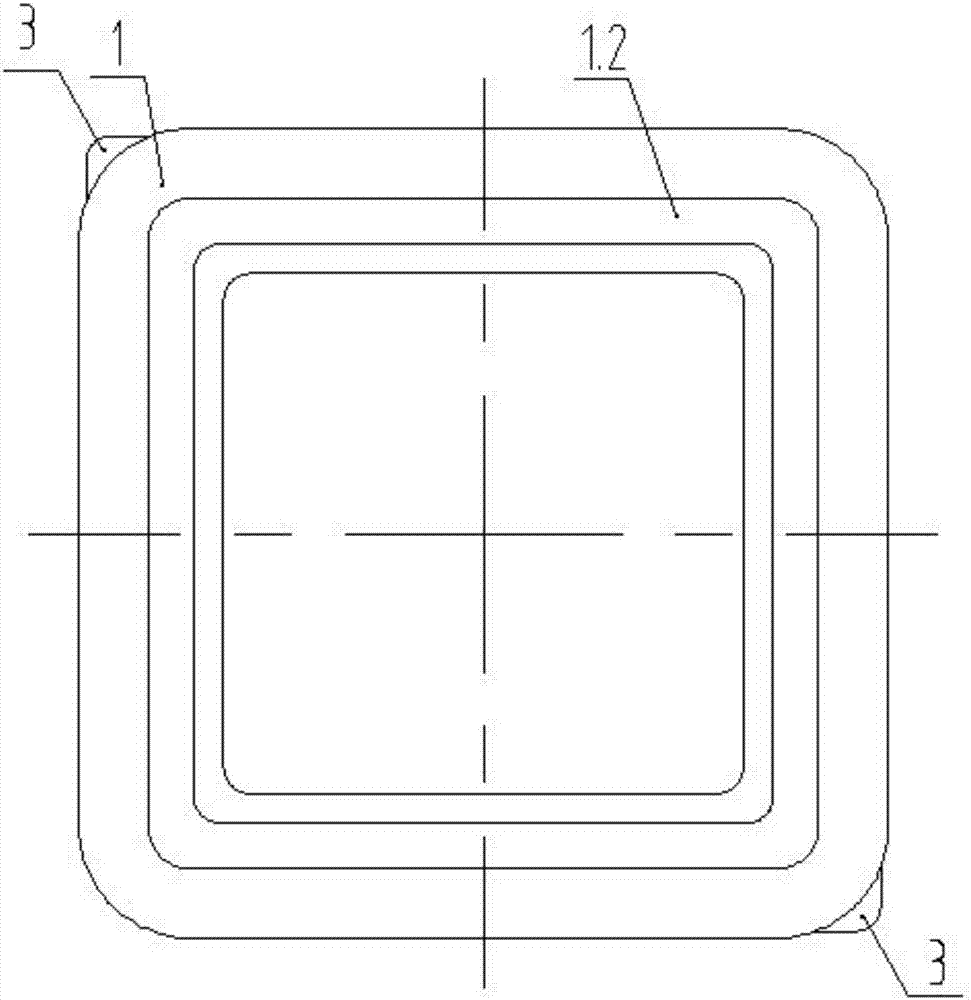

圖2為圖1的俯視圖。

圖3為圖1中ⅰ部分放大示意圖。

圖4為本發明結構示意圖（未安裝透明保護膜、廣告膜）。

具體實施方式

下面根據附圖并結合實施例對本發明作進一步說明。

附圖所示設有保護層的嵌入式廣告型餐盒蓋，為盤狀構件，包括蓋體1；蓋體1上端面中部設有凹槽1.1，凹槽1.1周邊設有環槽1.2；凹槽1.1內設有廣告膜2，廣告膜2上覆蓋有透明保護膜4，將廣告膜2密封固定在凹槽1.1內，透明保護膜4上端面低于蓋體1上端面。

蓋體1兩個環邊一角設有向外延伸的把手3（其他實施例中也有如下兩種情況：一種是多于兩個環邊一角設有向外延伸的把手3，另一種是只有一個環邊一角設有向外延伸的把手3）。

技術特征：

技術總結
本發明公開了一種設有保護層的嵌入式廣告型餐盒蓋，為盤狀構件，包括蓋體；蓋體上端面中部設有凹槽，凹槽周邊設有環槽；凹槽內設有廣告膜，廣告膜上覆蓋有透明保護膜，將廣告膜密封固定在凹槽內，透明保護膜上端面低于蓋體上端面；蓋體環邊一角設有向外延伸的把手；進一步改進在于：蓋體兩個以上的環邊一角設有向外延伸的把手。本發明有效保護廣告膜，避免廣告膜破損，掀開方便。

技術研發人員：曹小明
受保護的技術使用者：泰州市天創科技服務有限公司
技術研發日：2017.06.24
技術公布日：2017.09.08
