本發明涉及一種珠寶加工設備，具體是一種便捷珠寶倒模裝置。

背景技術：

目前我國政府為鼓勵和發展珠寶玉石首飾行業，先后出臺了不少有利的政策措施。按照我國加入世貿組織的承諾，積極調整相關政策，總平均關稅從2001年12月15.3%已下調到2004年的10%左右。2000年10月，上海鉆石交易所正式成立;2002年10月上海黃金交易所正式運行;2003年8月鉑金正式掛牌在上海黃金交易所進行交易，標志著我國珠寶首飾原料和制品從流通體制上步入了市場經濟的軌道，在中國珠寶行業大好的情況下，珠寶加工行業也就隨之得到重視，因此珠寶加工裝置需要簡便快捷的完成珠寶加工任務。

技術實現要素：

針對上述現有技術的不足，本發明要解決的技術問題是提供一種珠寶加工領域的便捷珠寶倒模裝置。

為解決上述技術問題，本發明提供了如下技術方案：

一種便捷珠寶倒模裝置，包括主箱體；所述主箱體下端固接有傳送裝置；所述傳送裝置上表面固接有支撐板；所述支撐板上端固接有倒模箱；所述倒模箱內部設置有模板；所述倒模箱右下端固接有出液管道；所述倒模箱左端設置有固接在主箱體上的送料口；所述倒模箱右端設置有固接在主箱體上的出料口；所述出料口下端設置有固接在主箱體上的出液口；所述主箱體左上端固接有定滑輪裝置；所述定滑輪裝置上設置有固接在主箱體上的固定板；所述固定板兩側固接有兩個支架；所述支架上端支撐有轉軸；所述轉軸右端固接有轉柄；轉柄用于轉動轉軸；所述轉軸中間固接有滾輪；所述滾輪上纏繞有鋼絲繩；所述鋼絲繩上纏繞有動滑輪；所述動滑輪兩側固接有兩個掛桿；所述掛桿下端頭固接有重力塊；所述主箱體右上端固接有噴水管；所述噴水管上端固接有蓄水箱。

作為本發明進一步的改進方案：所述模板有不同類型樣板。

作為本發明再進一步的改進方案：所述出液管道右端頭設置有塞子。

作為本發明再進一步的改進方案：所述鋼絲繩另一端頭固接在主箱體上。

作為本發明再進一步的改進方案：所述噴水管中間穿過止水閥。

與現有技術相比，本發明的有益效果是：

本發明的倒模箱便于珠寶倒模裝置承載，當傳送裝置啟動時，將承載有倒模箱的支撐板向右端運輸；所述模板有不同類型樣板，便于更換；出液管道便于倒模箱中的液體釋放出去；塞子用于封堵出液管道；送料口用于模板和珠寶材料放入倒模箱中；當傳送裝置將倒模箱輸送到右端時，出料口用于取出模板和珠寶材料；當傳送裝置將倒模箱輸送到右端時，出液管道伸出出液口，打開塞子，便于倒模箱內液體流出；定滑輪裝置用于提升物料；當轉動轉柄時，轉軸帶動滾輪旋轉，滾輪便于纏繞和放出鋼絲繩；動滑輪便于提升物料時省力；重力塊配合模板，便于將珠寶材料擠壓成型，重力塊通過定滑輪裝置和動滑輪的提升與下落提供沖擊力；噴水管用于釋放冷凝水；蓄水箱用于存放冷凝水；止水閥用于控制噴水管的通斷。

附圖說明

圖1為便捷珠寶倒模裝置的結構示意圖。

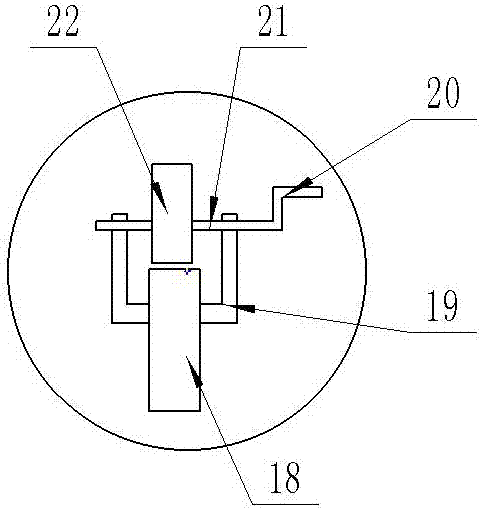

圖2為便捷珠寶倒模裝置中定滑輪裝置結構示意圖。

圖3為便捷珠寶倒模裝置中側視。

圖中：1-主箱體、2-出料口、3-出液口、4-傳送裝置、5-支撐板、6-塞子、7-出液管道、8-倒模箱、9-模板、10-重力塊、11-送料口、12-掛桿、13-定滑輪裝置、14-鋼絲繩、15-噴水管、16-止水閥、17-蓄水箱、18-固定板、19-支架、20-轉柄、21-轉軸、22-滾輪、23-動滑輪。

具體實施方式

下面結合具體實施方式對本專利的技術方案作進一步詳細地說明。

下面詳細描述本專利的實施例，所述實施例的示例在附圖中示出，其中自始至終相同或類似的標號表示相同或類似的元件或具有相同或類似功能的元件。下面通過參考附圖描述的實施例是示例性的，僅用于解釋本專利，而不能理解為對本專利的限制。

在本專利的描述中，需要理解的是，術語“中心”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本專利和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本專利的限制。

在本專利的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”、“設置”應做廣義理解，例如，可以是固定相連、設置，也可以是可拆卸連接、設置，或一體地連接、設置。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本專利中的具體含義。

請參閱圖1-3，本實施例提供了一種便捷珠寶倒模裝置，包括主箱體1；所述主箱體1下端固接有傳送裝置4；所述傳送裝置4上表面固接有支撐板5；所述支撐板5上端固接有倒模箱8，倒模箱8便于珠寶倒模裝置承載，當傳送裝置4啟動時，將承載有倒模箱8的支撐板5向右端運輸；所述倒模箱8內部設置有模板9；所述模板9有不同類型的樣板，便于更換；所述倒模箱8右下端固接有出液管道7，出液管道7便于倒模箱8中的液體釋放出去；所述出液管道7右端頭設置有塞子6，塞子6用于封堵出液管道7；所述倒模箱8左端設置有固接在主箱體1上的送料口11，送料口11用于模板9和珠寶材料放入倒模箱8中；所述倒模箱8右端設置有固接在主箱體1上的出料口2，當傳送裝置4將倒模箱8輸送到右端時，出料口2用于取出模板9和珠寶材料；所述出料口2下端設置有固接在主箱體1上的出液口3，當傳送裝置4將倒模箱8輸送到右端時，出液管道7伸出出液口3，打開塞子6，便于倒模箱8內液體流出；所述主箱體1左上端固接有定滑輪裝置13，定滑輪裝置13用于提升物料；所述定滑輪裝置13上設置有固接在主箱體1上的固定板18；所述固定板18兩側固接有兩個支架19；所述支架19上端支撐有轉軸21；所述轉軸21右端固接有轉柄20，轉柄20用于轉動轉軸21；所述轉軸21中間固接有滾輪22；所述滾輪22上纏繞有鋼絲繩14，當轉動轉柄16時，轉軸21帶動滾輪22旋轉，滾輪22便于纏繞和放出鋼絲繩14；所述鋼絲繩14另一端頭固接在主箱體1上；所述鋼絲繩14上纏繞有動滑輪23，動滑輪23便于提升物料時省力；所述動滑輪23兩側固接有兩個掛桿12；所述掛桿12下端頭固接有重力塊10，重力塊10配合模板10，便于將珠寶材料擠壓成型，重力塊10通過定滑輪裝置13和動滑輪23的提升與下落提供沖擊力；所述主箱體1右上端固接有噴水管15，噴水管15用于釋放冷凝水；所述噴水管15上端固接有蓄水箱17，蓄水箱17用于存放冷凝水；所述噴水管15中間穿過止水閥16，止水閥16用于控制噴水管15的通斷。

具體使用方式：首先使用者從左端送料口11將模板9和珠寶材料一同放入倒模箱8中，使用者使用定滑輪裝置13將重力塊10提升最高點，然后使用者松開轉柄20，讓重力塊10自由落下，通過沖擊力重力塊10擠壓模板9，將珠寶材料擠壓成型，接著使用者同果動滑輪23的作用下，轉動轉柄20，滾輪22收縮鋼絲繩14，慢慢將重力塊10提升上來，再通過傳送裝置4將倒模箱8輸送到主箱體1最右端，打開止水閥16將蓄水箱17中的冷凝水17放入倒模好的倒模箱8中，用于冷凝珠寶材料，此時將塞子6打開，放出冷凝液，并且從出料口2取出模板9和珠寶材料。

上面對本專利的較佳實施方式作了詳細說明，但是本專利并不限于上述實施方式，在本領域的普通技術人員所具備的知識范圍內，還可以在不脫離本專利宗旨的前提下做出各種變化。
