本發明涉及安全鞋子技術領域，尤其是一種具有安全反光的鞋子。

背景技術：

現有技術中，鞋子一般的作用為美觀、保暖等，而鞋跟主要是用于支撐。但是這類鞋子比較普通，在使用過程中并無安全提示作用。

技術實現要素：

本發明的目的是為了解決上述技術的不足而提供一種能提升使用安全性的具有安全反光的鞋子，其在燈光照射的時候可以多角度反射。

為了達到上述目的，本發明所設計的一種具有安全反光的鞋子，它包括鞋幫、鞋底和鞋跟，所述的鞋跟為透明材質制成，在鞋跟的側面設置一層耐磨層，在鞋跟的后面及兩個側面上間隔的設置有若干個弧形內凹結構，弧形內凹結構在鞋跟表面的形狀為圓形，所述的弧形內凹結構的深度大于耐磨層的深度；在鞋跟內部設置一個或多個柱形腔體，在每個柱形腔體內設置一個反光柱，所述的反光柱的水平截面為多邊形，反光柱為反光材料制成。

上述技術方案，其鞋幫不做要求，通過透明材質制成鞋跟，其中透明材質可以為塑料、pvc、有機玻璃等，在鞋跟外表設置耐磨層，可提高在使用過程中鞋跟表面的耐磨程度；另外通過弧形內凹結構的設計及反光柱的配合，在外部燈光射及時，光線從弧形內凹結構進入反光柱，在反光柱經過多次折射后在從不同的弧形內凹結構內射出，射出的光線的角度不同，覆蓋面大，能具有一定的安全警示作用。另外當該鞋子在有色燈光周圍使用時，可實現有色燈光的多角度反射，更加炫麗。

所述的反光柱的數量為三個，且每個反光柱的水平截面為六邊形。該結構的設計能使得光線進入鞋跟內部后經過三個反光柱的反復折射反射后，角度更加多樣化。

在鞋跟的底部設置一層牛津材料層。該結構能確保鞋跟的使用壽命和使用性能。

本發明所得到的一種具有安全反光的鞋子，通過透明材質的鞋跟、弧形內凹結構及反光柱的設計，能實現光線進入鞋跟后通過多次折射反射從弧形內凹結構射出，具有反光性能，安全性更高。

附圖說明

圖1為本發明的鞋底結構示意圖；

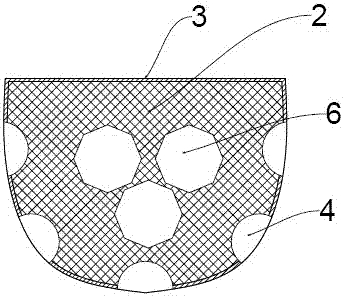

圖2為本發明的鞋跟的剖視圖。

具體實施方式

下面通過實施例結合附圖對本發明作進一步的描述。

實施例1：

如圖1、圖2所示，本實施例描述的一種具有安全反光的鞋子，它包括鞋幫、鞋底1和鞋跟2，所述的鞋跟2為透明材質制成，在鞋跟2的側面設置一層耐磨層3，在鞋跟2的后面及兩個側面上間隔的設置有若干個弧形內凹結構4，弧形內凹結構4在鞋跟2表面的形狀為圓形，所述的弧形內凹結構4的深度大于耐磨層3的深度；在鞋跟2內部設置三個柱形腔體，在每個柱形腔體內設置一個反光柱6，所述的反光柱6的水平截面為六邊形，反光柱6為反光材料制成。在鞋跟2的底部設置一層牛津材料層5。

技術特征：

技術總結
本發明涉及安全鞋子技術領域，尤其是一種具有安全反光的鞋子，它包括鞋幫、鞋底和鞋跟，所述的鞋跟為透明材質制成，在鞋跟的側面設置一層耐磨層，在鞋跟的后面及兩個側面上間隔的設置有若干個弧形內凹結構，弧形內凹結構在鞋跟表面的形狀為圓形，所述的弧形內凹結構的深度大于耐磨層的深度；在鞋跟內部設置一個或多個柱形腔體，在每個柱形腔體內設置一個反光柱，所述的反光柱的水平截面為多邊形，反光柱為反光材料制成。本發明所得到的一種具有安全反光的鞋子，通過透明材質的鞋跟、弧形內凹結構及反光柱的設計，能實現光線進入鞋跟后通過多次折射反射從弧形內凹結構射出，具有反光性能，安全性更高。

技術研發人員：邱亞琴
受保護的技術使用者：邱亞琴
技術研發日：2017.07.20
技術公布日：2017.09.15
