本實用新型涉及一種餐具，尤其涉及一種飯盒。

背景技術：

現有技術中的飯盒，包括盒體和盒蓋，為了避免食物外漏或者熱量流失，通常在盒體和盒蓋邊緣處設置用于密封的結構。然而，現有的密封結構，在飯盒的移動過程中，容易松動，出現縫隙，熱量很容易流失不能使食物保溫。并且，即便密封結構沒有松動，而儲存在飯盒內的熱氣，會在飯盒內冷凝成水珠，滴落回盒體內，導致飯菜潮濕，影響食用口感。

技術實現要素：

基于此，本實用新型的目的在于，提供一種飯盒，其能夠有效避免食物外漏以及熱量流失，并且能夠收集冷凝水，避免冷凝水回落盒體導致飯菜潮濕。

一種飯盒，包括盒體和盒蓋，所述盒體包括盒身、盒邊緣和盒扣合部，所述盒蓋包括蓋身、蓋邊緣和蓋扣合部；所述盒邊緣與蓋邊緣相互貼合，所述蓋扣合部扣合于所述盒扣合部，在盒體和盒蓋之間形成一儲物空腔；所述蓋邊緣和蓋身相接處朝內設置有蓋引導檐，其在蓋身內側水平環繞延伸，形成環狀的蓋引導檐；所述蓋引導檐突出蓋身內壁傾斜向下延伸；所述盒體內設置有將盒體分隔成多個區域的分隔棱；盒體內設置有夾層，所述夾層環繞每個由分隔棱分隔得到的獨立區間的側壁，并通過連接條固定于盒體內，所述夾層頂部開口。

相對于現有技術，本實用新型的飯盒通過蓋引導檐引導飯盒內熱氣的流向，使飯盒內的熱氣流在經過蓋引導檐的引導，在遇到盒體側壁冷凝后，流入夾層，夾層用于收集存儲冷凝水，避免冷凝水直接流入飯盒內的食物中；并在加熱時冷凝水可再蒸發進入食物內，保持食物的鮮美。

進一步地，所述分隔棱的高度高于夾層側壁的高度。

進一步地，所述蓋引導檐的上壁向內的延長線與夾層的側壁不相交。從而使飯盒內的熱氣流在經過蓋引導檐的引導后，避免熱氣遇到夾層側壁冷凝，使熱氣向夾層上方回流，冷凝后使冷凝水有效進入夾層。

進一步地，所述分隔棱高于所述盒邊緣，所述盒蓋內設置有與所述分隔棱相匹配的卡槽，扣合飯盒時，所述分隔棱嵌合于所述卡槽。

進一步地，所述卡槽側壁有沿所述卡槽側壁水平延伸的第二凹槽，所述分隔棱頂部設置有與所述卡槽相匹配的凸棱，所述凸棱側壁設置有沿所述凸棱側壁水平延伸的凸臺，所述凸臺與第二凹槽相匹配。

進一步地，所述盒邊緣與盒身相接處朝內設置有盒引導檐，其在盒身內側水平環繞延伸，形成環狀的盒引導檐，所述盒引導檐突出盒身內壁傾斜向上延伸；所述蓋引導檐前端抵住所述盒引導檐。

進一步地，所述蓋引導檐下方水平環繞蓋引導檐設置有防漏條，所述防漏條抵住盒引導檐的前端。防漏條能夠進一步增加盒引導檐和蓋引導檐之間的密封性能。

進一步地，所述盒體一側與盒蓋一側通過翻折脊翻折聯接。

為了更好地理解和實施，下面結合附圖詳細說明本實用新型。

附圖說明

圖1為本實用新型的飯盒的展開結構示意圖；

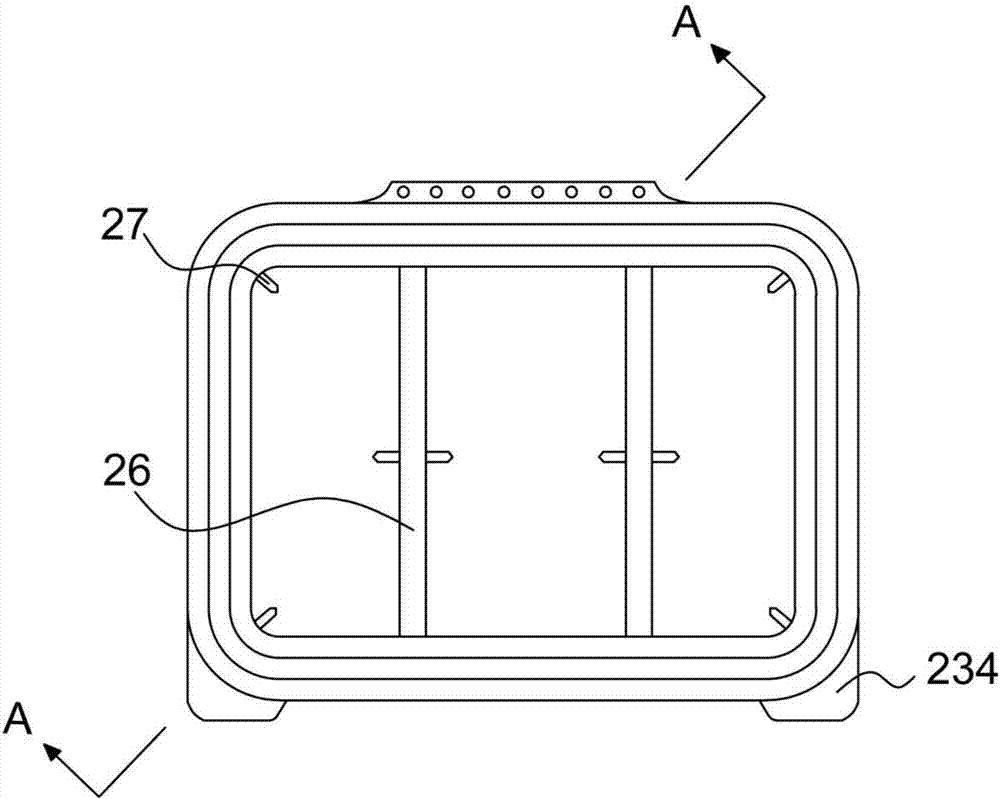

圖2為本實用新型的飯盒的俯視結構示意圖；

圖3為圖2在A-A方向的剖視圖；

圖4為本實用新型的飯盒置物片展開結構示意圖；

圖5為本實用新型另一變形實施例的飯盒的結構示意圖。

具體實施方式

請參閱圖1-3，其分別是本實用新型的飯盒的展開圖、俯視圖和剖視圖。本實施例的飯盒包括盒體10和盒蓋20，所述盒體10和盒蓋20為連體結構，所述盒體10一側與盒蓋20的一側形成翻折聯接，使所述盒蓋20扣合于盒體10上方，進而在盒蓋20和盒體10之間形成一儲存空腔，用于存放食物等。在本實施例中，所述盒體10與盒蓋20為相匹配的長方形結構，但不局限于此，其他相匹配的盒體10與盒蓋20均可，如正方形、圓形、橢圓形、或不規則形狀的飯盒。

請同時參閱圖1-3，所述盒體10和盒蓋20聯接處為一翻折脊30，所述翻折脊30上設置有一翻折痕31，所述翻折脊30的翻折痕31兩側設置有相匹配的卡扣部32，使扣合飯盒時翻折脊30處的飯盒邊緣也可以緊密貼合。

所述飯盒的盒體10包括盒身11、盒邊緣12和盒扣合部13。所述盒邊緣12由盒身11頂部邊緣向外圍延伸形成，所述盒扣合部13設置于盒邊緣12外圍。所述盒體10內設置有將盒體10分隔成多個區域的分隔棱14，用于將不同種類的食物分區間盛放。所述盒體10設置有夾層15，用于收集儲存熱氣冷凝形成的水。所述盒體10與翻折脊30相接的一側盒邊緣12設置有卡條121。

所述飯盒的盒蓋20包括蓋身21、蓋邊緣22和蓋扣合部23。所述蓋邊緣22由蓋身21底部邊緣向外圍延伸形成，所述蓋扣合部23設置于蓋邊緣22外圍。所述盒蓋20內設置有與所述分隔棱14相匹配的卡槽24。所述盒蓋20和盒體10通過蓋扣合部23扣合于盒扣合部13，使盒體10和盒蓋20之間密封。所述盒蓋20與翻折脊30相接的一側蓋邊緣22設置有與卡條121行對應的凹棱221，在扣合飯盒時，卡條121和凹棱221可以進一步嵌合，保證盒體10和盒蓋20聯接處的緊密性。優選的，所述卡條121和凹棱221的長度大于翻折脊30的長度，能夠保證密封性。

請參閱圖3，其為了方便說明對各部分的結構進行了與真實尺寸不對應的放大。在本實施例中，所述盒體10的盒邊緣12由盒身11頂部邊緣向外圍水平延伸形成。所述盒扣合部13通過盒邊緣12連接于盒身11。所述盒扣合部13包括依次連接的第一上升段131、第一緩沖段132和第一下降段133。所述第一上升段131連接于盒邊緣12，所述第一下降段133可再水平向外延伸形成第一折邊134，所述第一折邊134與盒邊緣12大致處于同一水平高度。所述盒扣合部13的截面的上部分尺寸大于下部分尺寸。所述盒蓋20的蓋邊緣22由蓋身21底部邊緣向外圍水平延伸形成。所述蓋扣合部23通過蓋邊緣22連接于蓋身21。所述蓋扣合部23包括依次連接的第二上升段231、第二緩沖段232和第二下降段233。所述第二上升段231連接于蓋邊緣22，所述第二下降段233可再水平向外延伸形成第二折邊234，所述第二折邊234與所述蓋邊緣22大致處于同一水平高度。所述蓋扣合部23的截面的上部分尺寸大于下部分尺寸。所述盒邊緣12和蓋邊緣22緊密貼合，所述盒扣合部13嵌入蓋扣合部23使二者緊密扣合實現密封。在本實施例中，所述第一上升段131和第二上升段231緊密貼合，所述第一緩沖段132和第二緩沖段232也是緊密貼合，所述第一下降段133中部和第二下降段233中部緊密貼合，而第一下降段133和第二下降段233的其他位置形成緩沖空隙235，這一空隙的設置，有助于使用者在使用飯盒時快速打開，當使用適當力量提起第二折邊234時，緩沖空隙235中的空氣能夠移動進入緊密貼合處，促進盒扣合部13和蓋扣合部23的分離，避免盒扣合部13和蓋扣合部23扣合過于緊密而不易打開。而靠近盒身一側緊密貼合不留有空隙，并且第一下降段133中部和第二下降段233中部緊密貼合，也能有效避免對密封性的影響。所述第一折邊134和第二折邊234尺寸或形狀不同，使二者之間形成錯位，在本實施例中，所述第一折邊134尺寸小于第二折邊234尺寸，方便使用者直接抬起位于上方的盒蓋20的第二折邊234，打開飯盒。與翻折脊30相對的邊上兩個相鄰的角對應的第一折邊134上方和/或第二折邊234下方設置有凸起135，避免第一折邊134和第二折邊234貼合過密，飯盒不易打開。所述凸起135的高度不能過高，避免影響密封性。所述盒邊緣12和盒身11之間設置有多個加強筋，所述第二上升段231、蓋邊緣22、蓋身21之間也設置有多個加強筋，能夠提高飯盒的穩固性。

優選的，在本實施例中，所述飯盒的方形結構的四角處對應的盒扣合部13和蓋扣合部23下端分別設置有相匹配的盒縮頸16和蓋縮頸25，其各由兩個凹槽161和251構成，盒縮頸16的兩個凹槽161的上端分別連接于第一上升段131和第一下降段133，盒縮頸16的兩個凹槽161的下端分別連接于盒邊緣12和第一折邊134。相應的，蓋縮頸25的兩個凹槽251的上端分別連接于第二上升段231和第二下降段233，蓋縮頸25的兩個凹槽251的下端分別連接于蓋邊緣22和第二折邊234。所述盒縮頸16和蓋縮頸25通過凹槽相互嵌合，使盒體10和盒蓋20的扣合更緊密牢固，密封性更好，進一步防止食物等溢出。在本實施例中，所述盒縮頸16和蓋縮頸25的截面靠近內側的尺寸略小于外側尺寸，避免縮頸卡扣過緊造成的飯盒不方便打開。

所述盒體10的分隔棱14與盒身11一體，所述分隔棱14垂直于所述盒體10的底面，并與盒身11連接，將盒體10分隔成多個獨立的區域。并且所述分隔棱14高于盒體10的盒邊緣12，其高度大致為盒體10和盒蓋20形成的空腔的高度，能夠有效避免在盛裝食物時將食物混雜。所述盒蓋20內側設置有與所述分隔棱14相匹配的卡槽24，所述卡槽24與蓋身21一體，所述卡槽24固定于所述盒蓋20的內壁。當所述盒體10和盒蓋20對應扣合時，所述分隔棱14與所述卡槽24相互嵌合并形成密封，使飯盒內由分隔棱14和卡槽24分隔形成獨立的區域，防止飯盒內食物等在移動過程中由于顛簸等導致的混雜，影響食物的味道等。所述卡槽24兩側壁分別設置有沿所述卡槽24側壁水平延伸的兩個第二凹槽241，所述分隔棱14頂部設置有一與所述卡槽24相匹配的凸棱141，所述凸棱141兩側分別設置有沿所述凸棱141側壁水平延伸的兩個凸臺142，所述凸臺142與第二凹槽241相匹配。當扣合所述飯盒時，所述分隔棱14的凸棱141嵌入卡槽24，所述凸棱141側壁的凸臺142嵌入第二凹槽241，進一步保證各個區間的獨立，避免食物的混雜和串味。進一步地，所述盒蓋20頂面上設置有按壓棱26，所述按壓棱26設置于盒蓋20頂面上方，與所述盒蓋20頂面下方的卡槽24的位置相對應。由于分隔棱14和卡槽14分別設置有嵌入的結構，保證各個區間的絕對獨立和密封，嵌入結構如凸臺142和第二凹槽241的嵌入配合需要一定外力才能完美的緊密貼合，因而在扣合飯盒時，通過按壓棱26能夠準確找到卡槽24和分隔棱14對應的位置，并且對按壓棱26施加適當向下的力，能夠進一步保證卡槽24和分隔棱14之間的緊密嵌合，提高密封性。在本實施例中，所述分隔棱14為直線形分隔棱14，其一端垂直固定在盒體10一側，并與翻折脊30相垂直，從而使分隔棱14與飯盒的開啟方向相一致。當打開飯盒時，能利用打開飯盒的作用力使卡槽24和分隔棱14分開，避免分隔棱14與卡槽24的密封結構導致的飯盒難以打開。在本實施例中，所述卡槽24與盒蓋20頂部連接處為弧形結構，弧形結構能夠有效引導熱氣流沿弧形結構循環，而不會在遇到障礙物時，驟然變化氣流方向，導致氣流無規的運動。并且接觸部的弧形結構能夠增大卡槽24與盒蓋20的接觸面積，增加牢固性。

所述盒邊緣12和盒身11相接處朝內設置有盒引導檐111，其在盒身11內側水平環繞延伸，形成環狀的盒引導檐111。所述盒引導檐111突出盒身11內壁傾斜向上延伸。所述蓋邊緣22和蓋身21相接處朝內設置有蓋引導檐211，其在蓋身21內側水平環繞延伸，形成環狀的蓋引導檐211。所述蓋引導檐211突出蓋身21內壁傾斜向下延伸。所述蓋引導檐211下方水平環繞蓋引導檐211設置有防漏條212，所述防漏條212抵住盒引導檐111的前端。所述盒引導檐111和蓋引導檐211能夠阻止飯盒內熱氣從盒體10和盒蓋20扣合處流失，并且能夠引導熱氣沿盒引導檐111和蓋引導檐211的朝向回流，如圖3中箭頭流向所示。并且所述盒身11、盒引導檐111上壁以及防漏條212之間圍合形成一緩沖腔213，在熱氣從盒引導檐111和蓋引導檐211相接的縫隙漏出時，在緩沖腔213可以存留，也可以為飯盒保溫，并且在熱氣冷凝后可以使冷凝水儲存在緩沖腔213中，避免冷凝水從盒邊緣12流出或回流入盒體10內，使食物等變得潮濕。并且，在所述緩沖腔213內，所述防漏條212與盒引導檐111上壁形成的夾角大于或等于90度，在緩沖腔213內存儲有冷凝水時，在顛簸過程中，水流可沿盒引導檐111流至緩沖腔213的防漏條212側壁，而不會通過防漏條212與蓋引導檐211的縫隙進入盒體10內。優選的，所述防漏條212與盒引導檐111上壁形成的夾角大于或等于150度。進一步地，所述盒體10內設置有夾層15，所述夾層15環繞每個由分隔棱14分隔得到的獨立區間側壁，并通過連接條151固定于盒體內，所述夾層15頂部開口。在飯盒內的熱氣流經過盒引導檐111和蓋引導檐211的引導后，冷凝水易于在飯盒內側壁以及分隔棱14側壁形成，而夾層15可以用于收集從盒體10側壁及分隔棱14側壁留下的冷凝水，避免冷凝水流入食物內。更進一步，所述蓋引導檐211的上壁向內的延長線L與夾層15的側壁不相交，從而使飯盒內的熱氣流在經過蓋引導檐211的引導后，避免熱氣遇到夾層15側壁冷凝，使熱氣沿所示箭頭朝向夾層15上方回流，冷凝后使冷凝水有效進入夾層15。并且，如果飯盒內放置久了，食物變涼后，要對食物加熱時，夾層15內的冷凝水可以再次在高溫下蒸發進入食物內部，保持食物的鮮美，避免食物失去水分后口感變差。

請同時參閱圖4，其是本實施例所述的折疊片對應的折痕示意圖。所述盒體10底面下還設置有一置物片17，所述置物片17可折疊式的設置于盒體10底面下，所述折疊后的置物片17的最上端170與盒體10底面連接。所述置物片17設置有多條折痕171，在飯盒移動過程中，可沿折痕171折疊成與盒體10底部相一致的形狀，縮小置物片17占據的空間；而在使用者打開飯盒用餐時，也可沿折痕171展開，在盒體10底部形成一個大的墊片，能夠避免食物等濺到桌面等平臺上，并且在食用完畢后，提起墊片的外緣就可以進行處理，提高使用清潔度。在本實施例中，所述置物片17分別設置有兩條橫向折痕和兩條縱向折痕，兩條橫向折痕和兩條縱向折痕將置物片軸對稱分為九個部分，處于中心的部分與盒體10底面尺寸相同，并連接于盒體10的底面。所述置物片17展開后的面積為折疊后的面積的四倍，最大限度的節省資源，并能夠起到墊片的作用。

所述盒蓋20頂面上設置有卡勾27，所述卡勾27分布在盒蓋20頂面邊緣處以及盒蓋20頂部的按壓棱26側，其數量和尺寸可根據實際需要設置。所述卡勾27可用于放置記載有飯盒內盛裝食物名稱或圖片的貼紙，方便對飯盒內盛放食物的分辨或宣傳。

本實用新型還可以有其他變形實施例，如圖5所示，所述盒體10和盒蓋20為分體結構，二者相互匹配扣合，但又可各自獨立。并且，所述分隔棱14也不局限于前述的直線形結構，還可以為“人”字形結構，相應的，所述卡槽24也為對應的“人”字形結構。“人”字形頂部垂直于盒體的一側，在打開所述飯盒時，可從“人”字形頂部一側開啟，使初始開啟方向和分隔棱方向相一致，利用慣性帶動其余扣合部的開啟，避免密封結構難以打開。

相對于現有技術，本實用新型通過設置分隔棱和卡槽，將飯盒分為多個獨立并密封的區域，避免多種食物混雜；并且通過盒引導檐和蓋引導檐的設置，引導熱氣流向，進入夾層，既避免了熱氣流失，也避免冷凝水流入食物內，既能密封保溫，又能將冷凝水與食物初步分離，保證飯盒內食物的口感。

以上所述實施例僅表達了本實用新型的幾種實施方式，其描述較為具體和詳細，但并不能因此而理解為對實用新型專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本實用新型構思的前提下，還可以做出若干變形和改進，這些都屬于本實用新型的保護范圍。
