本實用新型涉及眼鏡架盒技術領域，具體為一種抗菌眼鏡架盒。

背景技術：

眼鏡，是為了矯正視力或保護眼睛而制作的簡單光學器件，由鏡片、鏡架組成。分近視眼鏡、遠視眼鏡、老花眼鏡及散光眼鏡四種。由于現在電子產品的普遍使用，導致越來越多的人眼部出現近視等多種問題，人們使用眼鏡的頻率越來越高，同時對于眼鏡的存放要求也逐漸提高。眼睛是人體非常重要的部位，人們佩戴眼鏡時，眼鏡與外界和皮膚接觸，眼鏡架上會殘留灰塵、皮膚分泌的油脂等，若是不能妥善放置眼鏡，容易導致眼部的感染，影響人們的身體健康和生活，傳統的眼鏡架盒不能對眼鏡架起到殺菌抗菌的作用，達不到使用要求。

技術實現要素：

(一)解決的技術問題

本實用新型的目的在于提供一種抗菌眼鏡架盒，以解決上述背景技術中提出的眼鏡架盒不能起到殺菌抗菌的作用的問題。

(二)技術方案

為實現上述目的，本實用新型提供如下技術方案：一種抗菌眼鏡架盒，包括眼鏡架盒本體，所述眼鏡架盒本體包括盒蓋、第一盒體、第二盒體和拉環，所述眼鏡架盒本體的頂端設置有所述盒蓋，所述眼鏡架盒本體的一端設置有所述拉環，所述眼鏡架盒本體的頂部設置有所述第一盒體，所述眼鏡架盒本體的底部設置有所述第二盒體，所述眼鏡架盒本體由內至外分別為抗菌層、緩沖層和基層，所述盒蓋的頂部設置有透明玻璃板，所述透明玻璃板鑲嵌在所述盒蓋內部，所述第一盒體內部的底端設置有橫梁，所述橫梁上設置有夾體，所述第二盒體內設置有兩個收納盒，所述第二盒體底端的一側設置有第一收納盒蓋，所述第二盒體底端的另一側設置有第二收納盒蓋，所述第一收納盒蓋和所述第二收納盒蓋均通過滑動槽與所述第二盒體連接。

進一步，所述眼鏡架盒本體內部靠近所述拉環的一側設置有卡槽，所述盒蓋上設置有對應所述卡槽的卡體，所述卡體上設置有凸紋。

優選的，所述第一盒體內部設置有可拆卸的眼鏡清潔緩沖布。

優選的，所述第一收納盒蓋和所述第二收納盒蓋的一側均設置有凹槽。

優選的，所述抗菌層是抗菌塑料制成的構件。

優選的，所述緩沖層內填充緩沖小球，所述基層是耐磨材料制成的構件。

(三)有益效果

與現有技術相比，本實用新型的有益效果是：

(1)、該抗菌眼鏡架盒，通過設有第一盒體，用來放置眼鏡架，第一盒體內放置有橫梁，橫梁用來放置眼鏡，且橫梁上的夾體能夠卡緊眼鏡架，防止眼鏡架晃動，從而導致鏡片與盒體進行摩擦，影響再次使用，通過設有第二盒體，第二盒體內設置有兩個收納盒，分別用來安放使用過的眼鏡清潔緩沖布和清潔的眼鏡清潔緩沖布，方便外出時使用。

(2)、該抗菌眼鏡架盒，通過設有拉環，便于懸掛眼鏡架盒本體，通過在盒蓋上設有透明玻璃板，便于觀察內部的眼鏡，通過設有抗菌層，能夠有效的抑制細菌的滋生，保障盒體內部環境的健康，間接的保護人眼部的健康，通過設有緩沖層，降低晃動或者掉落對眼鏡的沖擊，保護眼鏡的安全。

(3)、該抗菌眼鏡架盒，整體結構簡單，造價低廉，實用性強，易于推廣。

附圖說明

圖1是本實用新型的整體結構示意圖；

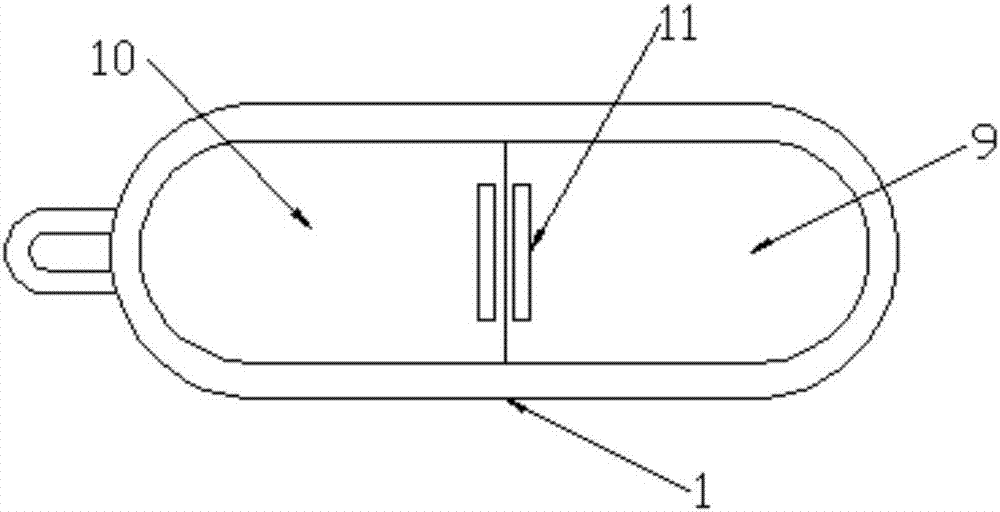

圖2是本實用新型的仰視結構示意圖；

圖3是本實用新型的第一盒體局部結構示意圖；

圖4是本實用新型的眼睛架盒本體截面結構示意圖；

附圖標記中：1、眼鏡架盒本體；2、盒蓋；3、第一盒體；4、第二盒體；5、掛環；6、透明玻璃板；7、卡體；8、卡槽；9、第一收納盒蓋；10、第二收納盒蓋；11、凹槽；12、橫梁；13、抗菌層；14、緩沖層；15、基層。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-4，本實用新型提供一種抗菌眼鏡架盒，包括眼鏡架盒本體1，眼鏡架盒本體1包括盒蓋2、第一盒體3、第二盒體4和拉環5，眼鏡架盒本體1的頂端設置有盒蓋2，眼鏡架盒本體1的一端設置有拉環5，眼鏡架盒本體1的頂部設置有第一盒體3，眼鏡架盒本體1的底部設置有第二盒體4，眼鏡架盒本體1由內至外分別為抗菌層13、緩沖層14和基層15，盒蓋2的頂部設置有透明玻璃板6，透明玻璃板6鑲嵌在盒蓋2內部，第一盒體3內部的底端設置有橫梁12，橫梁12上設置有夾體，第二盒體4內設置有兩個收納盒，第二盒體4底端的一側設置有第一收納盒蓋9，第二盒體4底端的另一側設置有第二收納盒蓋10，第一收納盒蓋9和第二收納盒蓋10均通過滑動槽與第二盒體4連接。

進一步，眼鏡架盒本體1內部靠近拉環5的一側設置有卡槽8，盒蓋2上設置有對應卡槽8的卡體7，卡體7上設置有凸紋，通過設有卡槽8和卡體7，使得盒蓋2能夠使得第一盒體3得到密封，從而保障了眼鏡的安全性。

優選的，第一盒體3內部設置有可拆卸的眼鏡清潔緩沖布，便于清潔眼鏡，且對眼鏡起到保護作用。

優選的，第一收納盒蓋9和第二收納盒蓋10頂端的一側均設置有凹槽11，便于開合收納盒，方便取用內部的物品。

優選的，抗菌層13是抗菌塑料制成的構件，抗菌塑料是一類在使用環境中本身對沾污在塑料上的細菌、霉菌、醇母菌、藻類甚至病毒等起抑制或殺滅作用的塑料，通過抑制微生物的繁殖來保持自身清潔。

優選的，緩沖層14內填充緩沖小球，基層15是耐磨材料制成的構件，降低震動或者撞擊對眼鏡的影響，使用時較為安全。

工作原理：包括眼鏡架盒本體1，眼鏡架盒本體1包括盒蓋2、第一盒體3、第二盒體4和拉環5，眼鏡架盒本體1的頂端設置有盒蓋2，眼鏡架盒本體1的一端設置有拉環5，眼鏡架盒本體1的頂部設置有第一盒體3，眼鏡架盒本體1的底部設置有第二盒體4，眼鏡架盒本體1由內至外分別為抗菌層13、緩沖層14和基層15，盒蓋2的頂部設置有透明玻璃板6，透明玻璃板6鑲嵌在盒蓋2內部，第一盒體3內部的底端設置有橫梁12，橫梁12上設置有夾體，第二盒體4內設置有兩個收納盒，第二盒體4底端的一側設置有第一收納盒蓋9，第二盒體4底端的另一側設置有第二收納盒蓋10，第一收納盒蓋9和第二收納盒蓋10均通過滑動槽與第二盒體4連接，眼鏡架盒本體1內部靠近拉環5的一側設置有卡槽8，盒蓋2上設置有對應卡槽8的卡體7，卡體7上設置有凸紋，第一盒體3內部設置有可拆卸的眼鏡清潔緩沖布，第一收納盒蓋9和第二收納盒蓋10頂端的一側均設置有凹槽11，抗菌層13由抗菌塑料制成，緩沖層14內填充緩沖小球，基層15由耐磨材料制成，具體使用時，眼鏡架盒本體1的總重量較輕，方便攜帶，通過設有第一盒體3，用來放置眼鏡架，第一盒體3內放置有橫梁12，橫梁12用來放置眼鏡，且橫梁12上的夾體能夠卡緊眼鏡架，防止眼鏡架晃動，而導致鏡片與盒體進行摩擦，影響再次使用，通過設有第二盒體4，第二盒體4內設置有兩個收納盒，分別用來安放使用過的眼鏡清潔緩沖布和清潔的眼鏡清潔緩沖布，方便外出時使用，通過設有拉環5，便于懸掛眼鏡架盒本體1，通過在盒蓋2上設有透明玻璃板6，便于觀察內部的眼鏡，通過設有抗菌層13，能夠有效的抑制細菌的滋生，保障盒體內部環境的健康，間接的保護人眼部的健康，通過設有緩沖層14，降低晃動或者掉落對眼鏡的沖擊，保護眼鏡的安全，整體結構簡單，造價低廉，實用性強，易于推廣。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
