本實用新型涉及一種攜帶包，尤其是一種用于高壓變電場所的便攜式接地線攜帶包。

背景技術：

目前，在電力行業中的變電站高電場環境下，接地線往往用于對倒閘操作時靠近配電線路的線路側進行接地處理，以確保倒閘操作的安全和配電網的安全運行。

參見圖1，接地線由接地線夾1和絕緣板操作桿2組成。這種接地線雖然重量不大，但是比較長，不方便放置，并且多套接地線一起攜帶時很不方便。在現有的供電場所也沒有配備相應的攜帶工具用于盛放接地線，工作人員在進行倒閘操作時，常常將接地線在作業現場任意擺放，接地線長期與地面摩擦，導致接地線上用于接地的引線出現磨損的現象，并且現場的酸堿腐蝕、踩踏及其它因素造成的重壓都會導致接地線上相應零部件的丟失，從而對接地線的性能造成嚴重影響，并影響到工作人員倒閘操作的安全。因而，設計一種結構簡單、攜帶方便、功能齊全絕緣性能良好的接地線攜帶裝置就顯得尤為重要。

技術實現要素：

本實用新型的目的就是要解決現有的接地線攜帶不方便，并且由于接地線的隨意擺放，因磨損、酸堿腐蝕、踩踏等因素對接地線的性能造成嚴重影響，并對工作人員的倒閘操作安全造成嚴重威脅的問題，為此提供一種便攜式接地線攜帶包。

本實用新型的具體方案是：一種便攜式接地線攜帶包，其特征是：由底座、內支撐架和套袋組成；內支撐架呈鼠籠式結構，并安裝于底座上；套袋套裝在內支撐架上，套袋的下端口與底座相固定，套袋的上端口設有收納袋，收納袋的端口處設有收納繩或彈性皮圈；在套袋的側壁上設有用于背負的雙肩帶和可拆卸式單肩帶。

本實用新型中所述套袋上端的側壁上設有一圈呈均勻排布的袋套。

本實用新型中所述套袋中部的側壁上設有雨傘存放袋。

本實用新型中所述底座、內支撐架和套袋均由絕緣材料制成。

本實用新型結構簡單、收放方便、絕緣性能好，實現了對接地線的有效盛放與便攜式攜帶，防止了因磨損、酸堿腐蝕、踩踏等因素而對接地線的性能造成嚴重影響，確保了工作人員倒閘操作的安全。

附圖說明

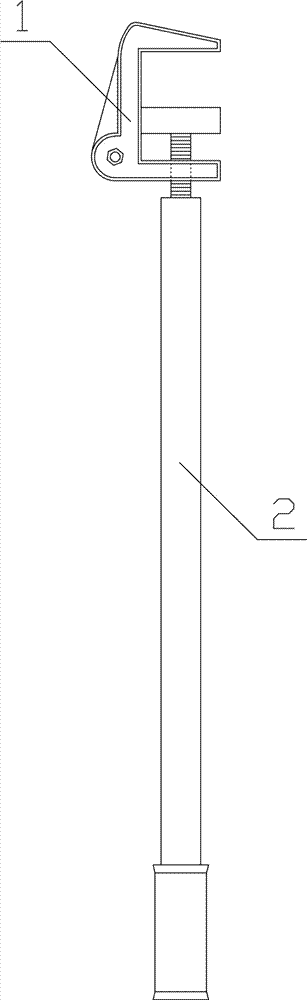

圖1是當前接地線的結構示意圖；

圖2是本實用新型的結構示意圖；

圖3是本實用新型中底座、內支撐架的安裝結構示意圖。

圖中：1—接地線夾，2—絕緣板操作桿，3—底座，4—內支撐架，5—套袋，6—收納袋，7—彈性皮圈，8—雙肩帶，9—單肩帶，10—袋套，11—雨傘存放袋。

具體實施方式

參見圖2-3，一種便攜式接地線攜帶包，由底座3、內支撐架4和套袋5組成,其中底座3、內支撐架4和套袋5均由絕緣材料制成；內支撐架4呈鼠籠式結構，并安裝于底座3上；套袋5套裝在內支撐架4上，套袋5的下端口與底座3相固定，套袋5的上端口設有收納袋6，收納袋6的端口處設有收納繩或彈性皮圈，其中在圖1中收納袋6的端口處結構設計為彈性皮圈7，收納袋6用于對攜帶包內的接地線進行緊固，防止其在攜帶包內產生晃動，與此同時，在下雨天，收納袋6也可以將接地線的上端密封，防止接地線因雨淋而受到腐蝕；在套袋5的側壁上設有用于背負的雙肩帶8和可拆卸式單肩帶9。

本實施例中所述套袋5上端的側壁上設有一圈呈均勻排布的袋套10，袋套10設有六個，每個袋套10均用于掛裝變電場所用于現場使用的操作工具，如手鉗、扳手、起子等。

本實施例中所述套袋5中部的側壁上設有雨傘存放袋11。
