本實用新型屬于首飾生產設備，具體地說是一種首飾成型裝置。

背景技術：

黃金作為美麗的金黃色金屬，具有稀有貴重、密度大硬度低、良好的延展性和可塑性以及相當高的化學穩定性的特點，在任何溫度下不與氧發生氧化作用，并且純金的顏色呈金黃色，光澤明亮但很柔和，因此，常用于制作首飾。更重要的是在中國人心目中，黃金就是尊崇和富貴的象征，并且黃金獨有的文化內涵和保值增值的特點，使得眾人趨之若鶩。

現有技術中，首飾（如手鐲、戒指）成型一般采用手工完成，效率較低。有些采用首飾成型裝置進行制作，但是這些首飾成型裝置的結構比較復雜。另外，目前的首飾成型裝置對于加工而言，都是采用人工監測，對于工人的熟練程度要求較為嚴格，如果是新進員工，則容易導致不合格產品出現。

技術實現要素：

本實用新型要解決的技術問題是提供一種首飾成型裝置，數控控制，實現精密的加工，提高生產效率。

為了解決上述技術問題，本實用新型采取以下技術方案：

一種首飾成型裝置，包括底座，該底座上設有支撐桿，所述支撐桿上設有橫桿，該橫桿上裝設有定模，支撐桿上設有導軌，該導軌上設有滑動塊，支撐桿頂部設有上下電機，該上下電機裝接有絲桿，滑動塊上安裝有橫向氣缸，該橫向氣缸裝接有轉動桿，該轉動桿上安裝有動模，支撐桿上位于導軌一側設有刻度表，轉動桿上設有用于檢測動模和定模之間距離的距離檢測器，該距離檢測器與PC終端連接，PC終端與顯示器連接，支撐桿頂端設有控制器，該上下電機、橫向氣缸和顯示器均與控制器連接。

所述橫桿上還裝接有固定桿，固定桿安裝在底座上。

所述橫桿通過螺栓鎖緊在支撐桿上，固定桿為伸縮桿。

所述底座上設有頂出氣缸，該頂出氣缸裝接有頂桿，定模上設有頂出孔，頂桿伸入該頂出孔內。

所述橫桿上還裝設有行程感應器，該行程感應器與控制器連接。

本實用新型自動化操作，數控控制，實現精密的加工處理，提高了生產效率，以及提高了產品的加工品質。

附圖說明

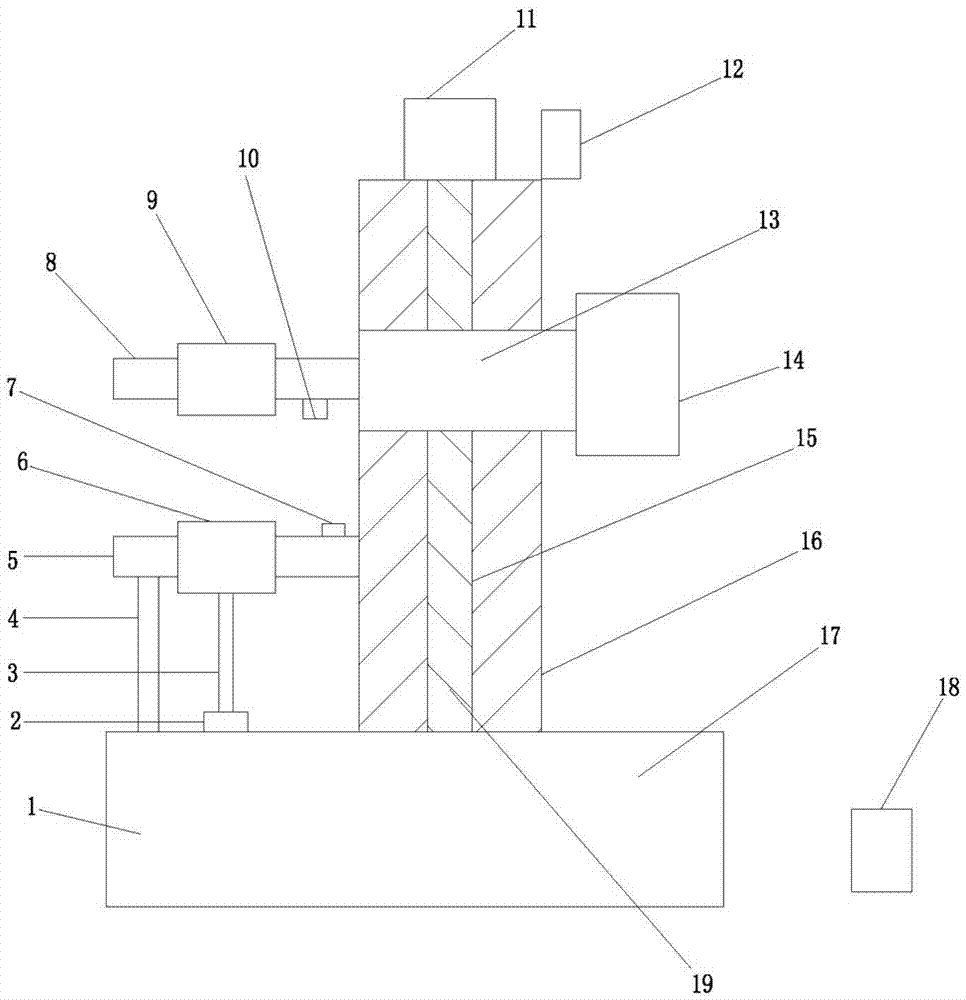

附圖1為本實用新型剖面結構示意圖。

具體實施方式

為了便于本領域技術人員的理解，下面結合附圖對本實用新型作進一步的描述。

如附圖1所示，本實用新型揭示了一種首飾成型裝置，包括底座1，該底座1上設有支撐桿16，所述支撐桿16上設有橫桿5，該橫桿5上裝設有定模6，支撐桿16上設有導軌，該導軌上設有滑動塊13，支撐桿16頂部設有上下電機11，該上下電機11裝接有絲桿19，滑動塊13上安裝有橫向氣缸14，該橫向氣缸14裝接有轉動桿8，該轉動桿8上安裝有動模9，支撐桿16上位于導軌一側設有刻度表，轉動桿8上設有用于檢測動模9和定模6之間距離的距離檢測器10，該距離檢測器10與PC終端18連接，PC終端18與顯示器連接，支撐桿13頂端設有控制器12，支撐桿13上設有顯示器，該上下電機、橫向氣缸和顯示器均與控制器連接。

所述橫桿5上還裝接有固定桿4，固定桿4安裝在底座1上。橫桿5通過螺栓鎖緊在支撐桿13上，固定桿為伸縮桿。通過該固定桿，起到輔助支撐的作用，確保動模和定模合模時具有足夠的支撐力。

所述底座1上設有頂出氣缸2，該頂出氣缸2裝接有頂桿3，定模6上設有頂出孔，頂桿伸入該頂出孔內。利用頂出氣缸帶動頂桿上下移動，從而自動將定模內的產品頂出。

所述橫桿5上還裝設有行程感應器7，該行程感應器與控制器連接。 該行程感應器用于檢測動模的運動行程。

本實用新型中，根據加工的具體首飾（手鐲、戒指），在PC終端設置好相應的數據。并且根據加工需要，在動模上設置好相應的紋路或者其他花紋，將產品放置在定模上。首先距離檢測器檢測動模與定模之間的距離，將該數據反饋至PC終端，PC終端在顯示器上顯示出來，并且將相應指令發送給控制器，控制器控制上下電機的具體參數，保證動模具有準確的下移行程距離。行程感應器則實時感應動模的行程，如果動模的行程與設定的不一致，則及時將數據反饋給控制器，控制器進行相應的控制操作。從而實現自動化操作，并且加工數據都在顯示器顯示出來，方便查看。

需要說明的是，以上僅為本實用新型的優選實施例而已，并不用于限制本實用新型，盡管參照實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換，但是凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
