本技術涉及蒸濕器，具體為一種制鞋蒸濕器。

背景技術：

1、制鞋蒸濕器是通過對水加熱，使水蒸發產生水蒸氣，然后將水蒸氣導向鞋面進行蒸濕，通過強勁的蒸汽使鞋面充分蒸濕軟化,可有效去除掉鞋面上的皺折及拉幫時產生的不平整,讓鞋面平順更貼楦，在制鞋的過程中，需要對鞋進行蒸濕，在對鞋進行蒸濕時，需要利用到制鞋蒸濕器。

2、現有技術中，存在問題如下：

3、通常在制鞋的過程中對鞋進行蒸濕時，大多都是通過將鞋放入蒸濕器內進行蒸濕，容易造成鞋面蒸濕不夠均勻充分，現有的解決方式是通過在對鞋面進行蒸濕時帶動鞋進行轉動，然后使水蒸氣通過鞋的前側與后側噴向鞋面進行蒸濕，但是現有的蒸濕器在對鞋面進行蒸濕時，大多都是通過電機帶動鞋進行轉動，不便于使鞋在進入蒸濕器內進行自動旋轉，容易造成電機長時間與水蒸氣接觸發生損壞的情況，同時不便于使夾持結構自動打開與關閉，不方便對鞋進想自動夾持固定。

技術實現思路

1、本實用新型的目的在于提供一種制鞋蒸濕器，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種制鞋蒸濕器，包括箱體以及設置在箱體上的蒸汽發生組件，所述箱體上設有自動旋轉組件和自動夾持組件，所述自動旋轉組件包括固定安裝在箱體兩側的軸架，所述箱體的兩側均設置有兩組軸架，每組所述軸架的內側轉動安裝有一個輸送輪，四個所述輸送輪的外側轉動安裝有一個皮帶，所述皮帶的后側延伸至箱體內，所述皮帶的外圍轉動安裝有多個轉桿，每個所述轉桿的頂部固定安裝有一個支撐輪，所述箱體內壁的頂部固定連接有固定板，所述固定板位于皮帶的后側且與部分支撐輪接觸，所述自動夾持組件包括固定安裝在轉桿底部的固定柱以及固定連接在箱體前側的導向架，每個所述固定柱的內側均開設有活動槽，每個所述活動槽的內部均滑動安裝有一個活動塊，每個所述活動塊的底部活動連接有兩個夾持架，所述夾持架延伸出固定柱底部，兩個所述導向架外側一端延伸至箱體兩側，兩個所述導向架的兩端均呈向上傾斜設置。

3、通過帶動輸送輪進行轉動，可以帶動皮帶進行傳動，通過皮帶可以帶動固定柱移動，通過帶動固定柱至導向架前側，利用導向架進行導向，可以使活動塊向下移動，同步帶動夾持架向下移動，使夾持架向外側翻轉自動打開，通過將需要進行蒸濕的鞋放置在夾持架內側，通過使固定柱移動與導向架分離時，可以帶動活動塊自動向上移動復位，同步帶動夾持架向上移動，夾持架在向上移動時自動關閉復位，可以對鞋進行自動夾持操作，通過使皮帶帶動固定柱移動至箱體內，通過箱體使水蒸氣對鞋面進行蒸濕操作，通過帶動固定柱在箱體內移動，利用固定板與支撐輪接觸，可以使支撐輪順著固定板進行滾動，可以帶動轉桿進行轉動，同步帶動固定柱轉動，在移動時自動帶動鞋進行轉動，使蒸濕更加均勻充分。

4、優選的，所蒸汽發生組件包括固定安裝在箱體頂部的輸送管與蒸汽發生器，所述蒸汽發生器位于輸送管內側且與輸送管連接。通過蒸汽發生器可以對水進行加熱，使水蒸發產生水蒸氣，利用輸送管將水蒸氣輸送至固定管內。

5、優選的，所述輸送管的底部固定安裝有八個固定管，每個所述固定管均延伸至箱體內部，八個所述固定管分別位于箱體內壁的前側與后側各四個，八個所述固定管的內側均開設有多個出氣孔。通過出氣孔可以將固定管內的水蒸氣向內側噴出，可以對鞋面進行蒸濕。

6、優選的，前側兩個所述軸架的頂部固定安裝有電機，兩個所述電機的輸出端均延伸至軸架內側并與輸送輪的軸心固定連接，每個所述導向架與箱體之間通過多個支撐桿固定安裝。啟動電機可以帶動輸送輪進行專供，通過支撐桿可以對導向架進行支撐固定。

7、優選的，每個所述活動塊的前側與后側固定安裝有活動桿，所述活動桿的外端延伸出固定柱的外側并固定安裝有固定環，每個所述固定環位于一個固定柱的外圍。通過使固定環位于導向架下方，利用導向架兩端向上的傾斜角度，使固定柱移動至導向架中間位置時利用導向架的角度推動固定環向下移動，通過活動桿使固定環帶動活動塊同步向下移動。

8、優選的，每個所述活動塊的頂部均與活動槽之間固定安裝有一個拉力彈簧，每兩個所述夾持架之間均固定連接有一個推力彈簧。通過拉力彈簧的作用力可以帶動活動塊向上移動復位，通過推力彈簧的推力作用，使夾持架在延伸出活動槽時進行打開。

9、與現有技術相比，本實用新型的有益效果是：

10、通過設置有皮帶、支撐輪、導向架與固定環之間的相互配合，通過皮帶帶動固定柱移動至導向架前側，使固定環位于導向架下方，利用導向架兩端向上的傾斜角度，使固定柱移動至導向架中間位置時利用導向架的角度推動固定環向下移動，同步帶動活動塊與夾持架向下移動，使夾持架延伸出活動槽并自動向外側翻轉打開，通過使固定柱移動與導向架分離時，帶動固定環、活動塊與夾持架復位，可以使夾持架自動夾持，可以對鞋進行自動夾持操作，通過使固定柱移動至箱體內并持續進行移動時，利用固定板與支撐輪接觸，可以使支撐輪順著固定板進行滾動，可以帶動固定柱轉動，在移動時自動帶動鞋進行轉動，使蒸濕更加均勻充分。

技術特征：

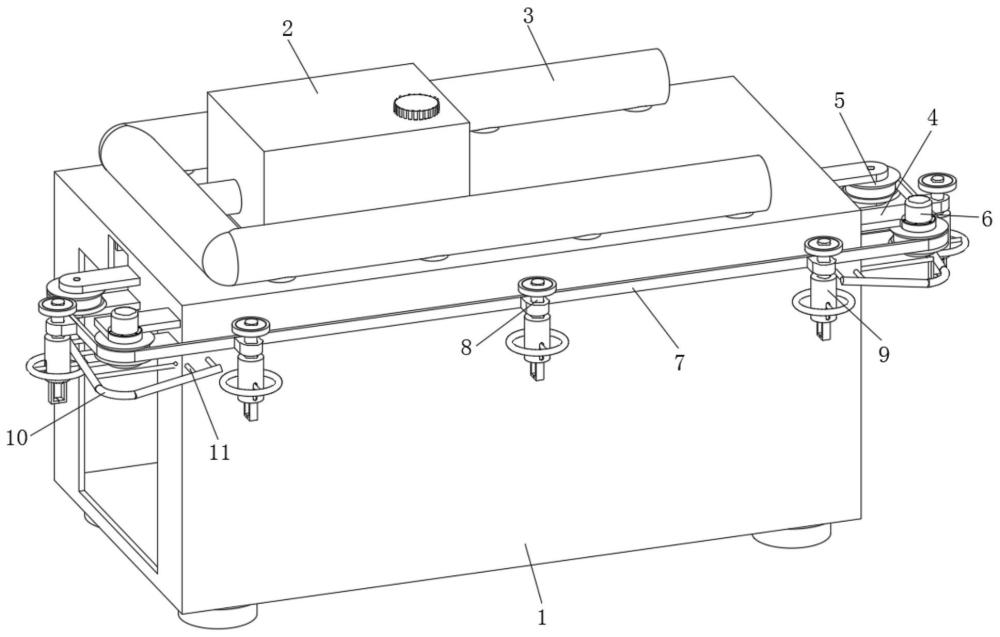

1.一種制鞋蒸濕器，包括箱體(1)以及設置在箱體(1)上的蒸汽發生組件，其特征在于：所述箱體(1)上設有自動旋轉組件和自動夾持組件；

2.根據權利要求1所述的一種制鞋蒸濕器，其特征在于：所蒸汽發生組件包括固定安裝在箱體(1)頂部的輸送管(3)與蒸汽發生器(2)，所述蒸汽發生器(2)位于輸送管(3)內側且與輸送管(3)連接。

3.根據權利要求2所述的一種制鞋蒸濕器，其特征在于：所述輸送管(3)的底部固定安裝有八個固定管(13)，每個所述固定管(13)均延伸至箱體(1)內部，八個所述固定管(13)分別位于箱體(1)內壁的前側與后側各四個，八個所述固定管(13)的內側均開設有多個出氣孔(14)。

4.根據權利要求1所述的一種制鞋蒸濕器，其特征在于：前側兩個所述軸架(4)的頂部固定安裝有電機(6)，兩個所述電機(6)的輸出端均延伸至軸架(4)內側并與輸送輪(5)的軸心固定連接，每個所述導向架(10)與箱體(1)之間通過多個支撐桿(11)固定安裝。

5.根據權利要求1所述的一種制鞋蒸濕器，其特征在于：每個所述活動塊(16)的前側與后側固定安裝有活動桿(18)，所述活動桿(18)的外端延伸出固定柱(9)的外側并固定安裝有固定環(19)，每個所述固定環(19)位于一個固定柱(9)的外圍。

6.根據權利要求1所述的一種制鞋蒸濕器，其特征在于：每個所述活動塊(16)的頂部均與活動槽(15)之間固定安裝有一個拉力彈簧(17)，每兩個所述夾持架(20)之間均固定連接有一個推力彈簧(21)。

技術總結
本技術涉及蒸濕器技術領域，尤其涉及一種制鞋蒸濕器。其技術方案包括：箱體以及設置在箱體上的蒸汽發生組件，箱體上設有自動旋轉組件和自動夾持組件，自動旋轉組件包括固定安裝在箱體兩側的軸架，箱體的兩側均設置有兩組軸架，每組軸架的內側轉動安裝有一個輸送輪，四個輸送輪的外側轉動安裝有一個皮帶，皮帶的后側延伸至箱體內，皮帶的外圍轉動安裝有多個轉桿，每個轉桿的頂部固定安裝有一個支撐輪，箱體內壁的頂部固定連接有固定板。本技術通過設置有皮帶、支撐輪、導向架與固定環之間的相互配合，可以使夾持架自動夾持，可以對鞋進行自動夾持操作，在移動時自動帶動鞋進行轉動，使蒸濕更加均勻充分。

技術研發人員：李前興
受保護的技術使用者：溫州盛世康登鞋業有限公司
技術研發日：20240321
技術公布日：2025/4/28
