本技術涉及危巖捆綁工作的安全設備領域，尤其涉及一種用于危巖捆綁工作的安全設備。

背景技術：

1、現如今在巖石工程中，采用各種技術和裝置來固定和保護威脅到人員安全或工程設施的巖石，這些巖石因為其位置、結構或環境變化而具有潛在的墜落、滑動或坍塌風險，因此需要進行捆綁和穩固以確保工程的安全性和可持續性，而危巖捆綁工作的安全設備至關重要，主要是為了保護從事這類高風險工作的工人免受意外傷害和事故的影響，安全設備如安全帶和安全繩能夠為工人提供額外的支持和穩定性，使他們能夠在巖壁或懸崖邊緣安全工作。

2、現有技術中，部分裝置進行高空作業時，安全帶的正確綁定至關重要，但如果綁定連接處未考慮到所能承受的最大的力，安全帶會出現松動或破損的情況，無法有效地支撐工人的重量。安全繩如果無法綁緊配重物，導致安全繩在工作過程中松開，出現工作安全性的隱患。部分安全衣的設計未考慮到工具放置的合理位置，這給工人在工作中帶來了極大的不便，工人需要將工具隨身攜帶，會導致意外掉落。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種清潔裝置可調節的清潔車，旨在改善防止安全繩松開和攜帶工具不方便的問題。

2、為實現上述目的，本實用新型提供了如下技術方案：

3、一種用于危巖捆綁工作的安全設備，包括夾持箱體，所述夾持箱體的內部轉動連接有圓柱推棒一，所述圓柱推棒一的內部螺紋連接有轉動組件，所述圓柱推棒一的內部轉動連接有螺帽一，所述夾持箱體的內部螺紋連接有圓柱推棒二，所述圓柱推棒二的內部轉動連接有螺帽二，所述夾持箱體的內部螺紋連接有螺栓三，所述夾持箱體的內部固定連接有圓柱卡扣，所述圓柱推棒一的頂部套設有彈簧，所述夾持箱體的外部固定連接有羊眼釘一，所述羊眼釘一的內部固定連接有套繩。

4、進一步地，所述轉動組件包括螺栓一，所述螺栓一的外部螺紋連接有螺栓二，所述螺栓二的頂部螺紋連接有螺帽二。

5、進一步地，所述圓柱卡扣的外部固定連接有安全繩，所述安全繩的外部轉動連接有旋轉軸一，所述旋轉軸一的內部轉動連接有連接桿一，所述連接桿一的外部固定連接有z形起吊桿。

6、進一步地，所述安全繩的外部固定連接有羊眼釘二，所述羊眼釘二的外部固定連接有扣板，所述扣板的內部固定連接有腰帶，所述腰帶的外部固定連接有肩帶。

7、進一步地，所述腰帶的外部固定連接有凹形固定塊一，所述凹形固定塊一的內部轉動連接有圓形卡扣一，所述圓形卡扣一的外部固定連接有工具存放帶。

8、進一步地，所述安全繩的外部固定連接有凹形固定塊二，所述凹形固定塊二的內部轉動連接有圓形卡扣二，所述圓形卡扣二的外部固定連接有連接板二，所述連接板二的內部固定連接有旋轉軸二，所述連接板二的外部固定連接有擋板，所述旋轉軸二的外部轉動連接有連接桿三。

9、進一步地，所述旋轉軸二的外部轉動連接有連接板三，所述連接板三的外部滑動連接有伸縮桿，所述伸縮桿的外部轉動連接有卡板。

10、進一步地，所述螺帽一的外部固定連接在所述螺栓一的底部，所述螺帽二的底部固定連接在所述螺栓二的頂部。

11、本實用新型具有如下有益效果：

12、1、本實用新型中，通過轉動螺帽一和螺帽二，帶動連接的螺栓一和螺栓二向內轉動，使圓柱推棒一和圓柱推棒二向內夾緊圓柱卡扣，而彈簧可以使圓柱推棒一和圓柱推棒二更好地回彈，達到固定繩子的作用，從而防止繩子脫落。

13、2、本實用新型中，通過腰帶相連的凹形固定塊一和凹形固定塊二，使圓形卡扣一和圓形卡扣二能卡在里面不會掉落，通過推動卡板，使卡板帶動伸縮桿進行運動，打開后放入工具，因為擋板的阻擋防止了工具脫落，達到方便攜帶工具的效果。

技術特征：

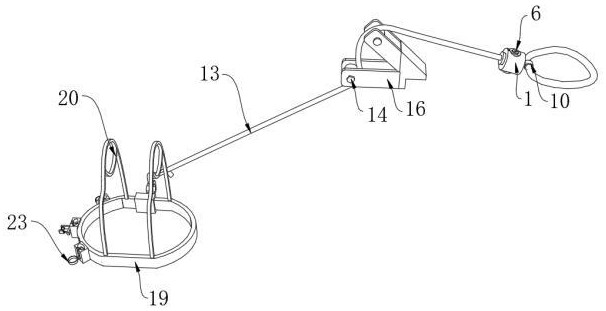

1.一種用于危巖捆綁工作的安全設備，包括夾持箱體(1)，其特征在于：所述夾持箱體(1)的內部轉動連接有圓柱推棒一(2)，所述圓柱推棒一(2)的內部螺紋連接有轉動組件，所述圓柱推棒一(2)的內部轉動連接有螺帽一(3)，所述夾持箱體(1)的內部螺紋連接有圓柱推棒二(7)，所述圓柱推棒二(7)的內部轉動連接有螺帽二(6)，所述夾持箱體(1)的內部螺紋連接有螺栓三(8)，所述夾持箱體(1)的內部固定連接有圓柱卡扣(9)，所述圓柱推棒一(2)的頂部套設有彈簧(10)，所述夾持箱體(1)的外部固定連接有羊眼釘一(11)，所述羊眼釘一(11)的內部固定連接有套繩(12)。

2.根據權利要求1所述的一種用于危巖捆綁工作的安全設備，其特征在于：所述轉動組件包括螺栓一(4)，所述螺栓一(4)的外部螺紋連接有螺栓二(5)，所述螺栓二(5)的頂部螺紋連接有螺帽二(6)。

3.根據權利要求1所述的一種用于危巖捆綁工作的安全設備，其特征在于：所述圓柱卡扣(9)的外部固定連接有安全繩(13)，所述安全繩(13)的外部轉動連接有旋轉軸一(15)，所述旋轉軸一(15)的內部轉動連接有連接桿一(14)，所述連接桿一(14)的外部固定連接有z形起吊桿(16)。

4.根據權利要求3所述的一種用于危巖捆綁工作的安全設備，其特征在于：所述安全繩(13)的外部固定連接有羊眼釘二(17)，所述羊眼釘二(17)的外部固定連接有扣板(18)，所述扣板(18)的內部固定連接有腰帶(19)，所述腰帶(19)的外部固定連接有肩帶(20)。

5.根據權利要求4所述的一種用于危巖捆綁工作的安全設備，其特征在于：所述腰帶(19)的外部固定連接有凹形固定塊一(21)，所述凹形固定塊一(21)的內部轉動連接有圓形卡扣一(22)，所述圓形卡扣一(22)的外部固定連接有工具存放帶(23)。

6.根據權利要求4所述的一種用于危巖捆綁工作的安全設備，其特征在于：所述安全繩(13)的外部固定連接有凹形固定塊二(24)，所述凹形固定塊二(24)的內部轉動連接有圓形卡扣二(25)，所述圓形卡扣二(25)的外部固定連接有連接板二(27)，所述連接板二(27)的內部固定連接有旋轉軸二(28)，所述連接板二(27)的外部固定連接有擋板(26)，所述旋轉軸二(28)的外部轉動連接有連接桿三(29)。

7.根據權利要求6所述的一種用于危巖捆綁工作的安全設備，其特征在于：所述旋轉軸二(28)的外部轉動連接有連接板三(30)，所述連接板三(30)的外部滑動連接有伸縮桿(31)，所述伸縮桿(31)的外部轉動連接有卡板(32)。

8.根據權利要求2所述的一種用于危巖捆綁工作的安全設備，其特征在于：所述螺帽一(3)的外部固定連接在所述螺栓一(4)的底部，所述螺帽二(6)的底部固定連接在所述螺栓二(5)的頂部。

技術總結
本技術涉及危巖捆綁工作的安全設備領域，公開了一種用于危巖捆綁工作的安全設備，包括夾持箱體，所述夾持箱體的內部轉動連接有圓柱推棒一，所述圓柱推棒一的內部螺紋連接有轉動組件，所述圓柱推棒一的內部轉動連接有螺帽一，所述夾持箱體的內部螺紋連接有圓柱推棒二，所述圓柱推棒二的內部轉動連接有螺帽二，所述夾持箱體的內部螺紋連接有螺栓三，所述夾持箱體的內部固定連接有圓柱卡扣。本技術中，通過轉動螺帽一和螺帽二，帶動連接的螺栓一和螺栓二向內轉動，使圓柱推棒一和圓柱推棒二向內夾緊圓柱卡扣，而彈簧可以使圓柱推棒一和圓柱推棒二更好地回彈，達到固定繩子的作用，從而防止繩子脫落。

技術研發人員：辛付兵,黃建國,秦志堅,劉成和,陳洪凱,鄭修利,胡甲方,焦朋朋,劉彬
受保護的技術使用者：中鐵十四局集團青島工程建設有限公司
技術研發日：20240704
技術公布日：2025/4/28
