本技術涉及日常用品，具體為一種內置升降隔層的多功能行李箱結構。

背景技術：

1、公開號為：cn206964244u的一種行李箱，其包括：行李箱后殼、安裝于行李箱后殼上的行李箱前殼，行李箱后殼上安裝有一可伸縮的拉桿及二第一滑輪，第一滑輪位于行李箱后殼的底部。行李箱前殼上安裝有二提手塊、第二滑輪及密碼鎖扣，提手塊位于行李箱前殼的相對兩端部，第二滑輪位于行李箱前殼的底部，密碼鎖扣位于行李箱前殼的側面且與行李箱后殼連接。該行李箱由于提手塊位于行李箱前殼的相對兩端部上，這樣就可在搬運時承接雙手，使整個行李箱可以從兩端受力均勻，便于搬運，而且提手塊不凸出于行李箱前殼，這樣相對于凸出的手提把手不易碰撞損壞，也節省的空間，美觀度高，在使用過程中，行李箱內缺乏隔離層。

2、人們出行時，行李箱內會攜帶各種類型的物品，有些物品不能放置在一起，需要進行隔離，防止各物品，在行李箱移動過程中碰撞損壞，造成使用者損失和麻煩。

技術實現思路

1、本實用新型的目的在于提供一種內置升降隔層的多功能行李箱結構，以解決上述背景技術中提出行李箱內攜帶的各物品中，有些物品不能放置在一起，需要進行隔離問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種內置升降隔層的多功能行李箱結構，包括放置箱體，所述放置箱體的一側安裝有行李箱蓋，所述放置箱體的另一側安裝有推拉桿；

3、所述放置箱體腔內的一側設有能夠升降調節的隔離機構，所述隔離機構包括左側安裝框，所述左側安裝框安裝在放置箱體腔內的一側，所述放置箱體腔內的另一側安裝有右側安裝框，所述左側安裝框腔內的頂部和底部之間安裝有調節螺桿，所述右側安裝框腔內的頂部和底部之間安裝有輔助滑桿；

4、所述行李箱蓋的一側設有提供休息的休息機構，所述休息機構包括休息凳板，所述休息凳板底部一側的兩端分別與支架腳頂部的兩端鉸接。

5、進一步的，所述調節螺桿外側的下方套設有移動滑塊，所述輔助滑桿外側的下方套設有輔助滑塊。

6、進一步的，所述移動滑塊的一側與分割板塊一側腔內的一端連接，所述輔助滑塊的一側與分割板塊另一側腔內的一端連接。

7、進一步的，所述行李箱蓋的一側設有收納腔，所述休息凳板一側的兩端分別鉸接在收納腔下方的兩端，所述支架腳底部陣列式安裝有固定吸盤。

8、進一步的，所述放置箱體底部的四角均設有連接柱，所述連接柱的底部均安裝有移動輪，所述放置箱體的外側包裹有組裝殼體。

9、進一步的，所述組裝殼體腔內的底部安裝有電動推桿，所述電動推桿的頂部安裝在放置箱體底部。

10、進一步的，所述組裝殼體腔內的底部四角均開設有移動口，且連接柱一一對應穿過移動口，所述組裝殼體腔內的底部兩端均套設有真空吸盤。

11、與現有技術相比，本實用新型的有益效果是：

12、1.通過利用隔離機構，使行李箱內具有隔離功能，可以對無法放置在一起的物品進行隔離，保護箱內的物品不會在移動過程中相互碰撞損壞。

13、2.轉動調節螺桿，使移動滑塊帶著分割板塊上下移動，調整分割板塊兩側的空間，使各物品在行李箱內有合適的存放空間，提高裝置存放物品的靈活性和適應性。

14、3.利用移動滑塊帶著分割板塊移動，規劃行李箱內的空間，可以防止行李箱內物品較少時，物品在空曠的箱內胡亂移動損壞。

15、4.利用休息機構，可以在使用者缺乏休息位置時，為使用者提供休息空間，提高使用者的使用感受以及降低使用者旅行的疲憊。

16、5.將支架腳從收納腔內拉出，使支架腳底部的固定吸盤對地面吸附，同時配合真空吸盤固定放置箱體的位置，使使用者可以穩定的坐在休息凳板上休息。

技術特征：

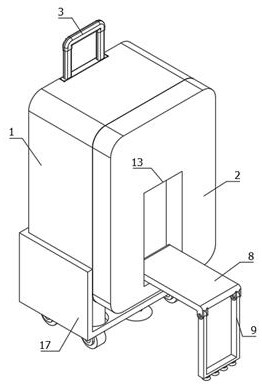

1.一種內置升降隔層的多功能行李箱結構，包括放置箱體（1），所述放置箱體（1）的一側安裝有行李箱蓋（2），所述放置箱體（1）的另一側安裝有推拉桿（3）；

2.根據權利要求1所述的一種內置升降隔層的多功能行李箱結構，其特征在于：所述行李箱蓋（2）的一側設有收納腔（13），所述休息凳板（8）一側的兩端分別鉸接在收納腔（13）下方的兩端，所述支架腳（9）底部陣列式安裝有固定吸盤（14）。

3.根據權利要求1所述的一種內置升降隔層的多功能行李箱結構，其特征在于：所述放置箱體（1）底部的四角均設有連接柱（15），所述連接柱（15）的底部均安裝有移動輪（16），所述放置箱體（1）的外側包裹有組裝殼體（17）。

4.根據權利要求3所述的一種內置升降隔層的多功能行李箱結構，其特征在于：所述組裝殼體（17）腔內的底部安裝有電動推桿（18），所述電動推桿（18）的頂部安裝在放置箱體（1）底部。

5.根據權利要求4所述的一種內置升降隔層的多功能行李箱結構，其特征在于：所述組裝殼體（17）腔內的底部四角均開設有移動口（19），且連接柱（15）一一對應穿過移動口（19），所述組裝殼體（17）腔內的底部兩端均套設有真空吸盤（20）。

技術總結
本技術公開了一種內置升降隔層的多功能行李箱結構，涉及日常用品領域，包括放置箱體，所述放置箱體的一側安裝有行李箱蓋，所述放置箱體的另一側安裝有推拉桿，所述放置箱體腔內的一側設有能夠升降調節的隔離機構，所述隔離機構包括左側安裝框，所述左側安裝框安裝在放置箱體腔內的一側，所述放置箱體腔內的另一側安裝有右側安裝框。通過利用隔離機構，使行李箱內具有隔離功能，可以對無法放置在一起的物品進行隔離，保護箱內的物品不會在移動過程中相互碰撞損壞，轉動調節螺桿，使移動滑塊帶著分割板塊上下移動，調整分割板塊兩側的空間，使各物品在行李箱內有合適的存放空間，提高裝置存放物品的靈活性和適應性。

技術研發人員：李昀,張偉,李成國
受保護的技術使用者：江蘇祺勝現代新材料有限公司
技術研發日：20240625
技術公布日：2025/4/28
