本技術涉及家居制造領域，特別涉及一種后仰角度可調的扶手推壓式鐵架。

背景技術：

1、現有公開號為cn220494648u，名稱為《一種座框支架及座框》的專利文獻，公開了第二種姿勢(躺姿)的靠背機構和伸縮機構完全展開，其中限位凸起向上運動抵接于限位凹槽的上表面，提高使用者的使用舒適度。不難發現限位凹槽的大小決定了限位凸起的活動范圍，也就決定了躺姿時靠背的后仰角度，即限位凸起向上運動的空間越大，躺姿時靠背的后仰角度越大，越能提高用戶的舒適度，然而對于體重較大的用戶，隨著靠背后仰角度的增大，則容易發生向后傾倒事故，安全性較差。

技術實現思路

1、針對現有技術的不足，本實用新型的目的是提供一種可供用戶選擇，避免發生向后傾倒事故，提高使用安全性的后仰角度可調的扶手推壓式鐵架。

2、為實現上述目的，本實用新型的后仰角度可調的扶手推壓式鐵架采用的技術方案是：

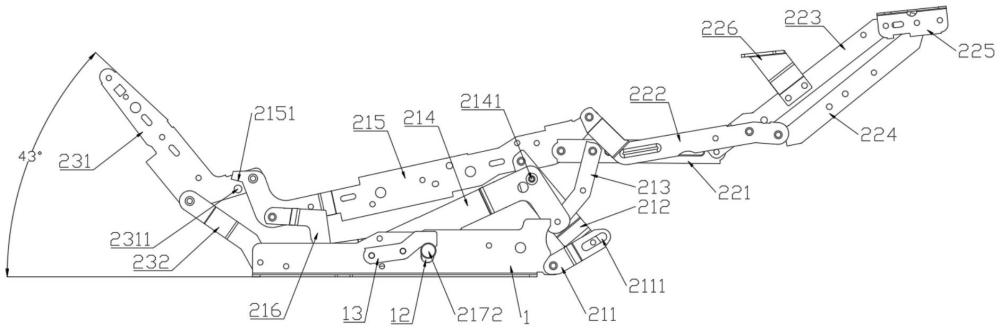

3、一種后仰角度可調的扶手推壓式鐵架，包括底座，底座兩側設置有伸展組件，伸展組件包括座框機構，座框機構包括座框連桿一，座框連桿一的一端樞接于底座前側，另一端活動連接有座框連桿二，座框連桿二的中部通過同一轉軸樞接有座框連桿三和座框連桿四，座框連桿四的后端樞接于底座的后側，座框連桿二的頂部樞接有座框安裝板，座框安裝板的前側與座框連桿三之間設置有腿部機構，座框安裝板的后側與底座后側之間設置有靠背機構，座框安裝板的后側樞接有座框連桿五，座框連桿五的底端樞接有座框連桿六，座框連桿六的前側活動連接于底座的前側，座框連桿六的中部設置有第一限位銷，底座的中部開設有第一限位銷上下滑移的滑槽，所述底座可拆卸連接有限位板，限位板的一端伸向滑槽的上側，阻擋第一限位銷滑向滑槽的頂壁。

4、優選的，所述腿部機構包括樞接于座框安裝板前側的腿部連桿一和腿部連桿二，座框連桿三樞接于腿部連桿一的后側，腿部連桿一的前端樞接有腿部連桿三，腿部連桿三的后側與腿部連桿二樞接，腿部連桿三的前端樞接有腿部連桿四，腿部連桿四和腿部連桿二的前端樞接有同一擱腳安裝板。

5、優選的，所述腿部連桿三的中部設置有安全支架，安全支架上設置有擋板。

6、優選的，所述靠背機構包括靠背安裝板，靠背安裝板底部的前側樞接于座框安裝板的后側，靠背安裝板底部的后側樞接有靠背支撐桿，靠背支撐桿的底端樞接于底座的后側。

7、優選的，所述靠背安裝板設置有第二限位銷，座框安裝板開設有與第二限位銷配合的第一限位面。

8、本實用新型與現有技術相比，具有以下優點：

9、1、對于體重較大的用戶，躺姿時限位板阻擋第一限位銷滑向滑槽的頂壁，即減小了靠背機構的后仰角度，避免發生向后傾倒事故，提高了安全性；對于體重較輕的用戶，可拆除限位板，躺姿時第一限位銷能夠滑向滑槽的頂壁，使得靠背機構能夠獲取更大的后仰角度。

10、2、腿部機構打開后，下方會留出一定空間，通過擋板阻止好奇的小朋友進入該空間，以免用戶在不知情下復原鐵架壓傷小朋友，從而提高安全性。

技術特征：

1.一種后仰角度可調的扶手推壓式鐵架，包括底座，底座兩側設置有伸展組件，伸展組件包括座框機構，座框機構包括座框連桿一，座框連桿一的一端樞接于底座前側，另一端活動連接有座框連桿二，座框連桿二的中部通過同一轉軸樞接有座框連桿三和座框連桿四，座框連桿四的后端樞接于底座的后側，座框連桿二的頂部樞接有座框安裝板，座框安裝板的前側與座框連桿三之間設置有腿部機構，座框安裝板的后側與底座后側之間設置有靠背機構，座框安裝板的后側樞接有座框連桿五，座框連桿五的底端樞接有座框連桿六，座框連桿六的前側活動連接于底座的前側，座框連桿六的中部設置有第一限位銷，底座的中部開設有第一限位銷上下滑移的滑槽，其特征在于：所述底座可拆卸連接有限位板，限位板的一端伸向滑槽的上側，阻擋第一限位銷滑向滑槽的頂壁。

2.根據權利要求1所述的后仰角度可調的扶手推壓式鐵架，其特征在于：所述腿部機構包括樞接于座框安裝板前側的腿部連桿一和腿部連桿二，座框連桿三樞接于腿部連桿一的后側，腿部連桿一的前端樞接有腿部連桿三，腿部連桿三的后側與腿部連桿二樞接，腿部連桿三的前端樞接有腿部連桿四，腿部連桿四和腿部連桿二的前端樞接有同一擱腳安裝板。

3.根據權利要求2所述的后仰角度可調的扶手推壓式鐵架，其特征在于：所述腿部連桿三的中部設置有安全支架，安全支架上設置有擋板。

4.根據權利要求1所述的后仰角度可調的扶手推壓式鐵架，其特征在于：所述靠背機構包括靠背安裝板，靠背安裝板底部的前側樞接于座框安裝板的后側，靠背安裝板底部的后側樞接有靠背支撐桿，靠背支撐桿的底端樞接于底座的后側。

5.根據權利要求4所述的后仰角度可調的扶手推壓式鐵架，其特征在于：所述靠背安裝板設置有第二限位銷，座框安裝板開設有與第二限位銷配合的第一限位面。

技術總結
本技術公開了一種后仰角度可調的扶手推壓式鐵架。該后仰角度可調的扶手推壓式鐵架包括底座，底座兩側設置伸展組件，伸展組件包括座框機構，座框機構包括座框連桿一，座框連桿一的一端樞接于底座前側，另一端活動連接座框連桿二，座框連桿二的中部通過同一轉軸樞接座框連桿三和座框連桿四，座框連桿二的頂部樞接座框安裝板，座框安裝板的后側樞接座框連桿五，座框連桿五的底端樞接座框連桿六，座框連桿六的中部設置第一限位銷，底座的中部開設第一限位銷上下滑移的滑槽，底座可拆卸連接限位板，限位板的一端伸向滑槽的上側，阻擋第一限位銷滑向滑槽的頂壁。本技術解決了現有技術下用戶無法根據自身情況對靠背的后仰角度進行調節的問題。

技術研發人員：盧偉,沙劍波,姜偉,鞠云生
受保護的技術使用者：江蘇正川智能家居制造有限公司
技術研發日：20240813
技術公布日：2025/4/28
