本技術涉及粘扣帶，尤其涉及背靠背射出粘扣帶。

背景技術：

1、粘扣帶，又稱魔術貼，是一種常見且實用的連接輔料，粘扣帶通常由兩個部分組成，一面是柔軟的纖維狀毛面，另一面是帶有細小鉤子的勾面，當毛面和勾面相互接觸時，它們會緊緊地粘連在一起，實現固定和連接的作用，其使用方便，能夠快速地進行粘連和分離，無需復雜的操作，其次它具有較強的適應性，可以應用于各種不同的材質和表面，再者粘扣帶具有一定的耐用性，經過多次使用后仍能保持較好的粘連效果，其中粘扣帶有采用背靠背射出形式的，能夠增加粘扣帶的厚度和強度。相比傳統的單層粘扣帶，背靠背射出形使粘扣帶更加厚實，從而在承受拉力和壓力時具有更好的穩定性和耐用性。

2、現有背靠背射出粘扣帶，通常采用尼龍等材料制作，具有較好的耐用性和強度，具有出色的粘接強度，由于兩面的勾面和毛面緊密結合，粘連時的接觸面積增大，使得粘連力得到顯著提升，能夠牢固地連接各種物品，并且更加穩固，能夠承受頻繁的使用和較大的拉力，不易變形或損壞。

3、但現有背靠背射出粘扣帶，通常粘連性較強，這在一定程度上保證了其連接的穩固性，但同時也無法便捷地將其取下，因其強大的粘連性，使得在分離時需要施加較大的力量，操作起來較為費力，而且在取下的過程中缺少受力的扣帶，這意味著使用者在試圖分離粘扣帶時，沒有施力的結構，從而導致取下的動作缺乏有效的著力點，進一步增加了操作的難度和不便，為此提出背靠背射出粘扣帶來解決上述問題。

技術實現思路

1、為了彌補以上不足，本實用新型提供了背靠背射出粘扣帶，旨在改善現有技術中無法便捷地將粘扣帶取下的問題。

2、為實現上述目的，背靠背射出粘扣帶，包括粘扣帶，所述粘扣帶頂部固定連接有鉤面，所述粘扣帶頂部固定連接有絨面，所述粘扣帶內部固定連接有連接圓盤，所述粘扣帶外壁設置有連接帶，所述連接帶內部固定連接有防滑圓盤，所述粘扣帶頂部設置有固定盤，所述固定盤外壁固定連接有固定柱，所述固定柱外壁滑動連接在所述粘扣帶內部，所述固定柱外壁滑動連接在所述連接帶內部，所述固定柱內部設置有固定組件，所述固定組件作用于對固定柱進行固定；

3、可選地，所述固定組件包括卡塊，所述卡塊外壁滑動連接在所述固定柱內部；

4、可選地，所述固定柱內部滑動連接有按動柱，所述按動柱外壁固定連接有連接桿；

5、可選地，所述按動柱底部固定連接有滑動柱，所述滑動柱外壁套設有彈簧二；

6、可選地，所述彈簧二頂部固定連接在所述按動柱底部，所述彈簧二底部固定連接有固定圓盤二，所述固定圓盤二外壁固定連接在所述固定柱內部；

7、可選地，所述滑動柱外壁滑動連接在所述固定圓盤二內部，所述滑動柱底部固定連接有錐形滑塊；

8、可選地，所述錐形滑塊外壁滑動連接有滾輪，所述滾輪外壁轉動連接有連接柱，所述連接柱外壁套設有彈簧一；

9、可選地，所述彈簧一一端固定連接在卡塊外壁，所述彈簧一另一端固定連接有固定圓盤一，所述固定圓盤一外壁固定連接在所述固定柱內部，所述連接柱外壁滑動連接在所述固定圓盤一內部。

10、本實用新型具有如下有益效果：

11、1、本實用新型中，通過粘扣帶、連接帶、固定盤和固定柱之間的配合，達到了便捷地將粘扣帶解下，可以迅速取下粘扣帶，解決了需要過度用力或使用尖銳工具來強行分離粘扣帶的問題，提高了工作質量。

12、2、本實用新型中，卡塊通過按動連接板實現其移動功能，當按動連接板時，滑動柱、彈簧和錐形滑塊等結構將隨之聯動，實現對連接帶的便捷取換，可以單獨更換磨損或老化的扣帶，解決了當連接帶單獨出現問題需要淘汰整個物品的問題，提高了裝置的適用性。

技術特征：

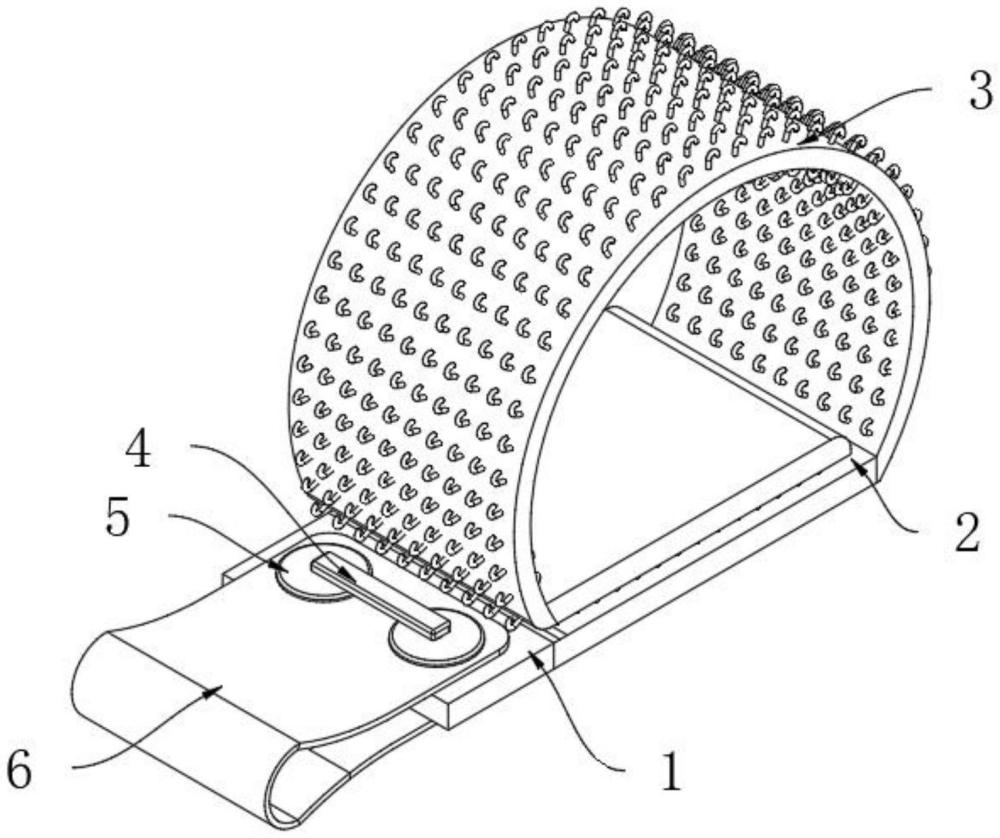

1.背靠背射出粘扣帶，包括粘扣帶(1)，其特征在于：所述粘扣帶(1)頂部固定連接有鉤面(2)，所述粘扣帶(1)頂部固定連接有絨面(3)，所述粘扣帶(1)內部固定連接有連接圓盤(8)，所述粘扣帶(1)外壁設置有連接帶(6)，所述連接帶(6)內部固定連接有防滑圓盤(7)，所述粘扣帶(1)頂部設置有固定盤(5)，所述固定盤(5)外壁固定連接有固定柱(9)，所述固定柱(9)外壁滑動連接在所述粘扣帶(1)內部，所述固定柱(9)外壁滑動連接在所述連接帶(6)內部，所述固定柱(9)內部設置有固定組件，所述固定組件作用于對固定柱(9)進行固定。

2.根據權利要求1所述的背靠背射出粘扣帶，其特征在于：所述固定組件包括卡塊(10)，所述卡塊(10)外壁滑動連接在所述固定柱(9)內部。

3.根據權利要求1所述的背靠背射出粘扣帶，其特征在于：所述固定柱(9)內部滑動連接有按動柱(14)，所述按動柱(14)外壁固定連接有連接桿(4)。

4.根據權利要求3所述的背靠背射出粘扣帶，其特征在于：所述按動柱(14)底部固定連接有滑動柱(13)，所述滑動柱(13)外壁套設有彈簧二(15)。

5.根據權利要求4所述的背靠背射出粘扣帶，其特征在于：所述彈簧二(15)頂部固定連接在所述按動柱(14)底部，所述彈簧二(15)底部固定連接有固定圓盤二(16)，所述固定圓盤二(16)外壁固定連接在所述固定柱(9)內部。

6.根據權利要求5所述的背靠背射出粘扣帶，其特征在于：所述滑動柱(13)外壁滑動連接在所述固定圓盤二(16)內部，所述滑動柱(13)底部固定連接有錐形滑塊(17)。

7.根據權利要求6所述的背靠背射出粘扣帶，其特征在于：所述錐形滑塊(17)外壁滑動連接有滾輪(19)，所述滾輪(19)外壁轉動連接有連接柱(18)，所述連接柱(18)外壁套設有彈簧一(11)。

8.根據權利要求7所述的背靠背射出粘扣帶，其特征在于：所述彈簧一(11)一端固定連接在卡塊(10)外壁，所述彈簧一(11)另一端固定連接有固定圓盤一(12)，所述固定圓盤一(12)外壁固定連接在所述固定柱(9)內部，所述連接柱(18)外壁滑動連接在所述固定圓盤一(12)內部。

技術總結
本技術涉及粘扣帶技術領域，公開了背靠背射出粘扣帶，包括粘扣帶，所述粘扣帶頂部固定連接有鉤面，所述粘扣帶頂部固定連接有絨面，所述粘扣帶內部固定連接有連接圓盤，所述粘扣帶外壁設置有連接帶，所述連接帶內部固定連接有防滑圓盤，所述粘扣帶頂部設置有固定盤，所述固定盤外壁固定連接有固定柱，所述固定柱外壁滑動連接在所述粘扣帶內部，所述固定柱外壁滑動連接在所述連接帶內部。本技術中，通過粘扣帶、連接帶、固定盤和固定柱之間的配合，達到了便捷地將粘扣帶解下，可以迅速取下粘扣帶，解決了需要過度用力或使用尖銳工具來強行分離粘扣帶的問題，提高了工作質量。

技術研發人員：徐國輝,王忠
受保護的技術使用者：東莞正承織造有限公司
技術研發日：20240813
技術公布日：2025/4/28
