本技術涉及鑰匙扣領域，尤其涉及一種安裝便捷的鑰匙扣。

背景技術：

1、鑰匙扣，也稱為鑰匙鏈或鑰匙環，是一種小巧的配飾，主要用于將鑰匙串聯起來，便于攜帶和管理。它不僅具有實用性，還常常成為個人風格或品味的體現。鑰匙扣的設計多種多樣，從簡單的金屬環到復雜精致的裝飾品，應有盡有。

2、經檢索，中國專利公告號：cn211532969u公開了一種汽車鑰匙扣，包括鑰匙扣外殼、吊皮、固定扣、指環、固定槽、裝飾片和防滑條，所述鑰匙扣外殼底部設置有吊皮，所述鑰匙扣外殼底部套接有固定扣，且固定扣與吊皮頂部連接，所述鑰匙扣外殼頂部設置有指環，所述鑰匙扣外殼表面設置有裝飾片，所述鑰匙扣外殼兩側均設置有防滑條，所述鑰匙扣外殼表面開設有安裝槽，且安裝槽套接在裝飾片外側，所述鑰匙扣外殼底部與吊皮頂部均開設有轉動孔，且轉動孔套接在固定扣外側，所述鑰匙扣外殼外側套接有保護套，且保護套外側套接有防塵薄膜，該汽車鑰匙扣結構簡單，使用方便。

3、該鑰匙扣外殼雖然可以通過轉動固定扣，將吊皮取下，再將鑰匙放置在吊皮內部，從而完成對鑰匙扣的卡接，但是在實際使用中，為了保證連接的穩固性，固定扣通常固定較緊，通過手擰或使用工具旋擰的方式使用起來較為麻煩，不能快速便捷的安裝好鑰匙，為此提出一種安裝便捷的鑰匙扣來解決上述問題。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種安裝便捷的鑰匙扣，旨在改善了現有技術中通過手擰或使用工具旋擰的方式安裝鑰匙較為麻煩的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、作為上述技術方案的進一步描述：

4、一種安裝便捷的鑰匙扣，包括安裝盒，所述安裝盒頂部固定連接有扣環，所述安裝盒內部開設有限位槽，所述限位槽左側內壁通過限位彈簧彈性連接有按鈕，所述按鈕內部開設有圓角滑槽，所述圓角滑槽內部滑動連接有限位柱，所述按鈕靠左側內部開設有鎖槽，所述安裝盒底部開設有插槽，所述插槽內部滑動連接有插塊，所述插塊頂部固定連接有鎖鉤，所述插塊前后兩側均開設有放置槽，所述放置槽側面內壁固定連接有定位柱，所述放置槽內部放置有固定組件，所述固定組件用于固定鑰匙。

5、作為上述技術方案的進一步描述：

6、所述限位彈簧一端固定連接在限位槽左側內壁上，所述限位彈簧另一端固定連接在按鈕的左側，所述按鈕外周滑動連接在限位槽的內部。

7、作為上述技術方案的進一步描述：

8、所述限位柱底部固定連接在限位槽底端內壁上。

9、作為上述技術方案的進一步描述：

10、所述鎖鉤左側卡接鎖槽的內部。

11、作為上述技術方案的進一步描述：

12、所述定位柱高度與放置槽高度相同。

13、作為上述技術方案的進一步描述：

14、所述固定組件包括皮帶，所述皮帶的前后兩端均放置在放置槽的內部，所述皮帶前后兩端內部均開設有定位孔。

15、作為上述技術方案的進一步描述：

16、所述定位柱外周滑動連接在定位孔的內部。

17、本實用新型具有如下有益效果：

18、1、本實用新型中，通過設置按鈕、限位彈簧、限位柱，按壓按鈕，使鎖鉤和鎖槽脫離接觸，即可方便的將插塊取出，從而無需使用工具，即可快速的取下皮帶，方便的安裝鑰匙，使用較為方便。

19、2、本實用新型中，通過設置放置槽、定位柱，可以方便的固定住皮帶，同時定位柱和插塊滑動在插槽內部，可以有效的固定住皮帶，使皮帶不容易脫出，使鑰匙不易從鑰匙扣上丟失。

技術特征：

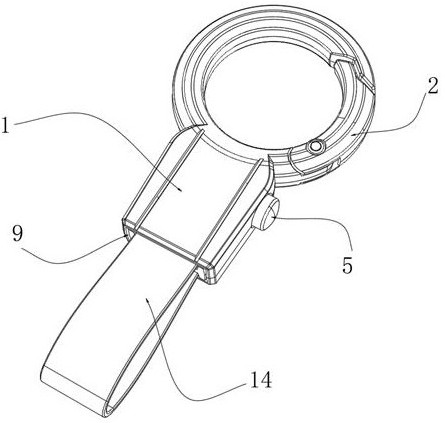

1.一種安裝便捷的鑰匙扣，包括安裝盒（1），其特征在于：所述安裝盒（1）頂部固定連接有扣環（2），所述安裝盒（1）內部開設有限位槽（3），所述限位槽（3）左側內壁通過限位彈簧（4）彈性連接有按鈕（5），所述按鈕（5）內部開設有圓角滑槽（6），所述圓角滑槽（6）內部滑動連接有限位柱（7），所述按鈕（5）靠左側內部開設有鎖槽（8），所述安裝盒（1）底部開設有插槽（9），所述插槽（9）內部滑動連接有插塊（10），所述插塊（10）頂部固定連接有鎖鉤（11），所述插塊（10）前后兩側均開設有放置槽（12），所述放置槽（12）側面內壁固定連接有定位柱（13），所述放置槽（12）內部放置有固定組件，所述固定組件用于固定鑰匙。

2.根據權利要求1所述的一種安裝便捷的鑰匙扣，其特征在于：所述限位彈簧（4）一端固定連接在限位槽（3）左側內壁上，所述限位彈簧（4）另一端固定連接在按鈕（5）的左側，所述按鈕（5）外周滑動連接在限位槽（3）的內部。

3.根據權利要求1所述的一種安裝便捷的鑰匙扣，其特征在于：所述限位柱（7）底部固定連接在限位槽（3）底端內壁上。

4.根據權利要求1所述的一種安裝便捷的鑰匙扣，其特征在于：所述鎖鉤（11）左側卡接鎖槽（8）的內部。

5.根據權利要求1所述的一種安裝便捷的鑰匙扣，其特征在于：所述定位柱（13）高度與放置槽（12）高度相同。

6.根據權利要求1所述的一種安裝便捷的鑰匙扣，其特征在于：所述固定組件包括皮帶（14），所述皮帶（14）的前后兩端均放置在放置槽（12）的內部，所述皮帶（14）前后兩端內部均開設有定位孔（15）。

7.根據權利要求6所述的一種安裝便捷的鑰匙扣，其特征在于：所述定位柱（13）外周滑動連接在定位孔（15）的內部。

技術總結
本技術涉及鑰匙扣領域，公開了一種安裝便捷的鑰匙扣，包括安裝盒，所述安裝盒頂部固定連接有扣環，所述安裝盒內部開設有限位槽，所述限位槽左側內壁通過限位彈簧彈性連接有按鈕，所述按鈕內部開設有圓角滑槽，所述圓角滑槽內部滑動連接有限位柱，所述按鈕靠左側內部開設有鎖槽，所述安裝盒底部開設有插槽，所述插槽內部滑動連接有插塊，所述插塊頂部固定連接有鎖鉤，所述插塊前后兩側均開設有放置槽，所述放置槽側面內壁固定連接有定位柱。本技術中，通過設置按鈕、限位彈簧、限位柱，按壓按鈕，使鎖鉤和鎖槽脫離接觸，即可方便的將插塊取出，從而無需使用工具，即可快速的取下皮帶，方便的安裝鑰匙，使用較為方便。

技術研發人員：林漫鈿
受保護的技術使用者：林漫鈿
技術研發日：20240726
技術公布日：2025/4/28
