本技術涉及箱包，尤其是一種提拉減負背包。

背景技術：

1、背包載重較大時容易發(fā)生后傾，從而增加使用者的負擔，為解決包體后傾的問題，中國專利公告號為cn210471352u公開了一種可減少肩部負擔的小學生背包，包括包體，所述包體前側頂部的兩側均縫合連接有梯扣，所述梯扣的頂部縫合連接有背帶，所述包體背側頂部的兩側均縫合連接有第一弧形布體，所述第一弧形布體的頂部縫合連接有塊體，所述包體背側底部的兩側均縫合連接有日字扣，所述背帶遠離梯扣的一端從上至下一側貫穿塊體和日字扣的內腔并延伸至日字扣的下方，所述包體背側底部的兩側均通過布帶縫合連接有第二弧形布體。該種背包的背帶通過下端通過日字扣實現可調，使包體與人體的背部更貼合，達到減負的目的，由于背帶通過日字扣調節(jié)和固定，其固定不夠可靠，背帶可能出現松弛，最終導致背帶變長，包體依然出現后傾。

技術實現思路

1、本實用新型所要解決的技術問題是提供一種提拉減負背包，既能實現減負的目的，又能使背包可靠的與人體背部貼合。

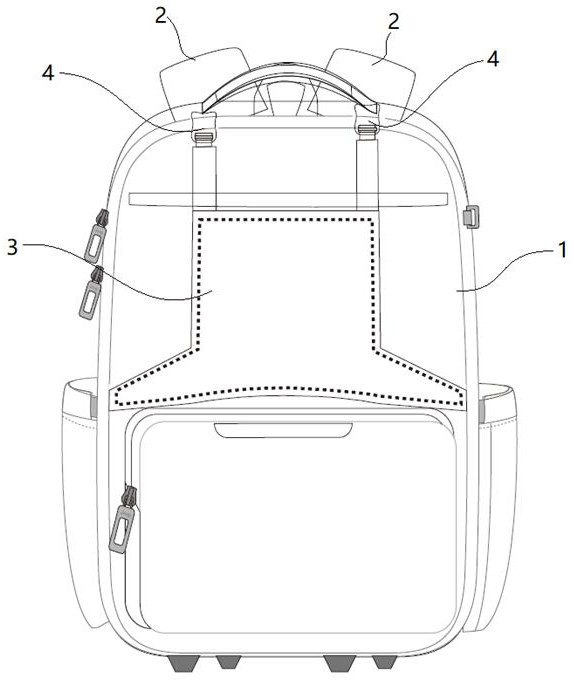

2、為解決上述技術問題，本實用新型的技術方案是：一種提拉減負背包，包括包體和背帶，所述背帶的上端與包體的上部連接，所述背帶的下端與包體的下部連接，所述包體的正面設有前幅片，所述前幅片的一端為固定端且與包體固定連接，所述前幅片的另一端為自由端且設有連接母扣，所述背帶上設有牽引帶，所述牽引帶的一端為固定端且與背帶固定連接，所述牽引帶的另一端為自由端且設有連接公扣，所述牽引帶能跨過包體的上部使連接公扣與連接母扣配合。本實用新型原理：在包體的正面增加前幅片，在背帶上增加牽引帶，牽引帶與前幅片之間通過連接扣連接，牽引帶通過前幅片將包體向上提且向前拉，使得包體的背幅與人體背部更貼合，達到護脊減負的目的。背包原有的背帶不變，背帶上增加牽引帶，生產更方便，成本更低；通過牽引帶的拉力拉緊前幅片使包體貼合，牽引帶不容易松脫，可靠性更高。

3、作為改進，所述背帶上設有繩帶收放裝置，所述繩帶收放裝置的伸縮繩與牽引帶的固定端連接。

4、作為改進，所述繩帶收放裝置包括伸縮繩、底座、樞接在底座上的收線輪、傳動機構和旋鈕，所述旋鈕通過傳動機構驅動收線輪，所述伸縮繩的一端纏繞在收線輪上。

5、作為改進，所述包體的頂部設有限位通道，所述牽引帶穿過所述限位通道。

6、作為改進，所述連接母扣為母插扣，所述連接公扣為公插扣。

7、本實用新型與現有技術相比所帶來的有益效果是：

8、在包體的正面增加前幅片，在背帶上增加牽引帶，牽引帶與前幅片之間通過連接扣連接，牽引帶通過前幅片將包體向上提且向前拉，使得包體的背幅與人體背部更貼合，達到護脊減負的目的；背包原有的背帶不變，背帶上增加牽引帶，生產更方便，成本更低；通過牽引帶的拉力拉緊前幅片使包體貼合，牽引帶不容易松脫，可靠性更高。

技術特征：

1.一種提拉減負背包，包括包體和背帶，所述背帶的上端與包體的上部連接，所述背帶的下端與包體的下部連接，其特征在于：所述包體的正面設有前幅片，所述前幅片的一端為固定端且與包體固定連接，所述前幅片的另一端為自由端且設有連接母扣，所述背帶上設有牽引帶，所述牽引帶的一端為固定端且與背帶固定連接，所述牽引帶的另一端為自由端且設有連接公扣，所述牽引帶能跨過包體的上部使連接公扣與連接母扣配合。

2.根據權利要求1所述的一種提拉減負背包，其特征在于：所述背帶上設有繩帶收放裝置，所述繩帶收放裝置的伸縮繩與牽引帶的固定端連接。

3.根據權利要求2所述的一種提拉減負背包，其特征在于：所述繩帶收放裝置包括伸縮繩、底座、樞接在底座上的收線輪、傳動機構和旋鈕，所述旋鈕通過傳動機構驅動收線輪，所述伸縮繩的一端纏繞在收線輪上。

4.根據權利要求1所述的一種提拉減負背包，其特征在于：所述包體的頂部設有限位通道，所述牽引帶穿過所述限位通道。

5.根據權利要求1所述的一種提拉減負背包，其特征在于：所述連接母扣為母插扣，所述連接公扣為公插扣。

技術總結
一種提拉減負背包，包括包體和背帶，所述背帶的上端與包體的上部連接，所述背帶的下端與包體的下部連接，所述包體的正面設有前幅片，所述前幅片的一端為固定端且與包體固定連接，所述前幅片的另一端為自由端且設有連接母扣，所述背帶上設有牽引帶，所述牽引帶的一端為固定端且與背帶固定連接，所述牽引帶的另一端為自由端且設有連接公扣，所述牽引帶能跨過包體的上部使連接公扣與連接母扣配合。在包體的正面增加前幅片，在背帶上增加牽引帶，牽引帶與前幅片之間通過連接扣連接，牽引帶通過前幅片將包體向上提且向前拉，使得包體的背幅與人體背部更貼合，達到護脊減負的目的。

技術研發(fā)人員：陳愛華
受保護的技術使用者：深圳市悠寧科技有限公司
技術研發(fā)日：20240712
技術公布日：2025/4/28
