本發明涉及一種智能穿戴裝置，具體為一種多指標健康預警智能穿戴裝置，屬于智能穿戴裝置。

背景技術：

1、傳統的健康檢測一般是由多種醫療設備分別進行檢測，但是這些檢測設備的體積較大，不便于攜帶與家庭使用，健康預警智能穿戴裝置是把可穿戴技術應用于健康領域，用于對身體健康情況的檢測以及運動數據的統計，具有體積小巧，便于攜帶的特點，同時配備多種傳感器，可監測用戶的心率、血壓和睡眠質量等健康指標，幫助用戶了解自身健康情況，并通過無線通信技術進行數據傳輸，將健康預警智能穿戴裝置與用戶手機或其他醫療設備進行實時數據同步，以滿足人們需要。

2、如公告號為：cn210612111u，一種人體健康監測的可穿戴設備，包括：環帶、檢測器；檢測器的兩端與環帶固定連接；環帶包括多個相互連接的環帶單元，環帶單元包括：內側的吸汗層和外側防護層；吸汗層內部設置汗液傳感器，防護層內部設置運動傳感器、體溫傳感器、心率傳感器和血壓傳感器；檢測器包括：殼體、顯示屏；顯示屏固定于殼體的頂部，殼體內部設置微處理器、電池；汗液傳感器、運動傳感器、體溫傳感器、心率傳感器、血壓傳感器、顯示屏均與微處理器電性連接，汗液傳感器、運動傳感器、體溫傳感器、心率傳感器、血壓傳感器、顯示屏、微處理器均與電池電性連接。本實用新型中可穿戴設備佩戴舒適，還可以對身體狀況進行實時檢測。

3、常見的健康預警智能穿戴裝置在使用時，雖然可以通過設置多種傳感器進行健康監測，然而，上束帶和下束帶一般是通過螺絲固定安裝在殼體兩端，長時間使用后會出現破損，在對其進行更換時，較為不便，費時費力，效率較低，而且傳統上束帶和下束帶大都采用表扣進行連接，穿戴較為麻煩，同時會多出部分上束帶，降低舒適感。

技術實現思路

1、本發明的目的就在于為了解決上述問題而提供一種多指標健康預警智能穿戴裝置，能夠快速對上束帶和下束帶進行更換以及方便進行穿戴。

2、本發明通過以下技術方案來實現上述目的，一種多指標健康預警智能穿戴裝置，包括殼體、上束帶和下束帶，所述殼體一端設置有顯示屏，所述殼體兩端固定安裝有安裝塊，所述上束帶和所述下束帶分別通過便于拆卸更換的安裝組件安裝在所述安裝塊之間，所述下束帶一端固定安裝有一端開設有方形槽的方形板，所述上束帶一端通過限位組件安裝在所述方形槽內，所述上束帶和所述下束帶一端均開設有放置槽，所述放置槽內安裝有透氣吸汗組件，所述透氣吸汗組件包括透氣排汗層和吸汗層，所述吸汗層固定安裝在所述透氣排汗層上端，在進行使用時，所述透氣排汗層用于排汗，所述吸汗層用于吸取汗液，防止所述殼體滑動，所述限位組件用于對所述上束帶進行固定，所述安裝組件用于安裝固定所述上束帶和所述下束帶，所述安裝塊對稱設置四個，所述顯示屏用于顯示用戶健康情況，所述殼體內部設置微處理器、電池、汗液傳感器、運動傳感器、體溫傳感器、心率傳感器、血壓傳感器、電化學血糖傳感器和血脂測量傳感器，所述汗液傳感器、所述運動傳感器、所述體溫傳感器、所述心率傳感器、所述血壓傳感器、所述電化學血糖傳感器和所述血脂測量傳感器均與所述微處理器電性連接，所述電池用于為各部件進行供能。

3、優選的，為了使所述梯形塊能平穩移動,所述安裝組件包括圓管、圓桿、第一彈簧、梯形塊和安裝板，所述安裝塊一端開設有安裝槽，所述梯形塊滑動安裝在所述安裝槽內，所述圓管固定安裝在所述安裝槽內部一端，所述圓桿插接在所述圓管內部，所述圓桿一端與所述梯形塊相固定連接，所述圓桿能在所述圓管內移動。

4、優選的，為了使所述梯形板能自動移動,所述第一彈簧套接在所述圓管外側，所述第一彈簧一端固定安裝在所述安裝槽內，所述第一彈簧另一端與所述梯形塊相固定連接。

5、優選的，為了對所述安裝板進行固定,所述上束帶與所述下束帶一端與所述安裝板相鉸接，所述安裝板兩側開設有定位槽，所述梯形塊一端延伸至所述定位槽內，所述梯形塊用于限制所述安裝板的位置。

6、優選的，為了使所述圓桿能夠移動,所述安裝塊一端開設有滑動槽，所述滑動槽內滑動安裝有一端開設有腰形槽的滑動板，所述滑動板一端與所述圓桿相固定連接，所述滑動板用于改變所述圓桿的位置，所述腰形槽用于移動所述滑動板。

7、優選的，為了使所述升降板能上下移動,所述限位組件包括升降板、阻尼伸縮桿和第二彈簧，所述方形板上端兩側開設有圓槽，所述阻尼伸縮桿固定安裝在所述圓槽內，所述阻尼伸縮桿自由端與所述升降板相固定連接。

8、優選的，為了使所述升降板能自動復位,所述第二彈簧套接在所述阻尼伸縮桿外側，所述第二彈簧一端固定安裝在所述圓槽內，所述第二彈簧另一端與所述升降板相固定連接，所述第二彈簧產生的形變力用于移動所述升降板。

9、優選的，為了對所述上束帶進行固定,所述上束帶一端呈線性陣列開設有限位槽，所述升降板一端中間位置固定安裝有限位板，所述限位板一端貫穿所述方形板延伸至所述限位槽內，所述限位板用于限制所述上束帶的位置。

10、優選的，為了提高所述上束帶和所述下束帶的透氣吸汗性能,所述透氣排汗層由疏水性纖維和竹炭纖維混紡而成，所述透氣排汗層一端設置有用于傳輸汗水的輸水孔，所述吸汗層由純棉紗線縱橫交錯編織而成，所述上束帶和所述下束帶兩側均開設有散熱孔，所述竹炭纖維具有優良的抗菌抑菌性能，同時柔滑軟暖，柔軟滑爽不扎身，有著特有的絲絨感，所述純棉紗線用于吸汗。

11、優選的，為了對所述透氣吸汗層進行固定,所述吸汗層一端固定安裝有呈矩形分布的磁力母扣，所述放置槽內固定安裝有呈矩形分布的磁力子扣，所述磁力母扣與所述磁力子扣相匹配。

12、本發明的有益效果是：1.本發明當需要對上束帶和下束帶進行更換時，通過手動向一側移動滑動板，帶動梯形塊移動，解除對安裝板的固定效果，再將上束帶和下束帶拆卸下來即可，方便快捷，效率較高。

13、2.本發明通過手動將上束帶一端插入下束帶內部，限位板對上束帶進行固定，穿戴較為便捷，同時提高了舒適感。

14、3.本發明通過設置透氣吸汗組件對用戶運動過后產生的汗液進行吸收，并進行散熱，防止汗液使上束帶和下束帶與手腕部之間發生滑動，同時透氣吸汗組件可進行拆卸更換。

技術特征：

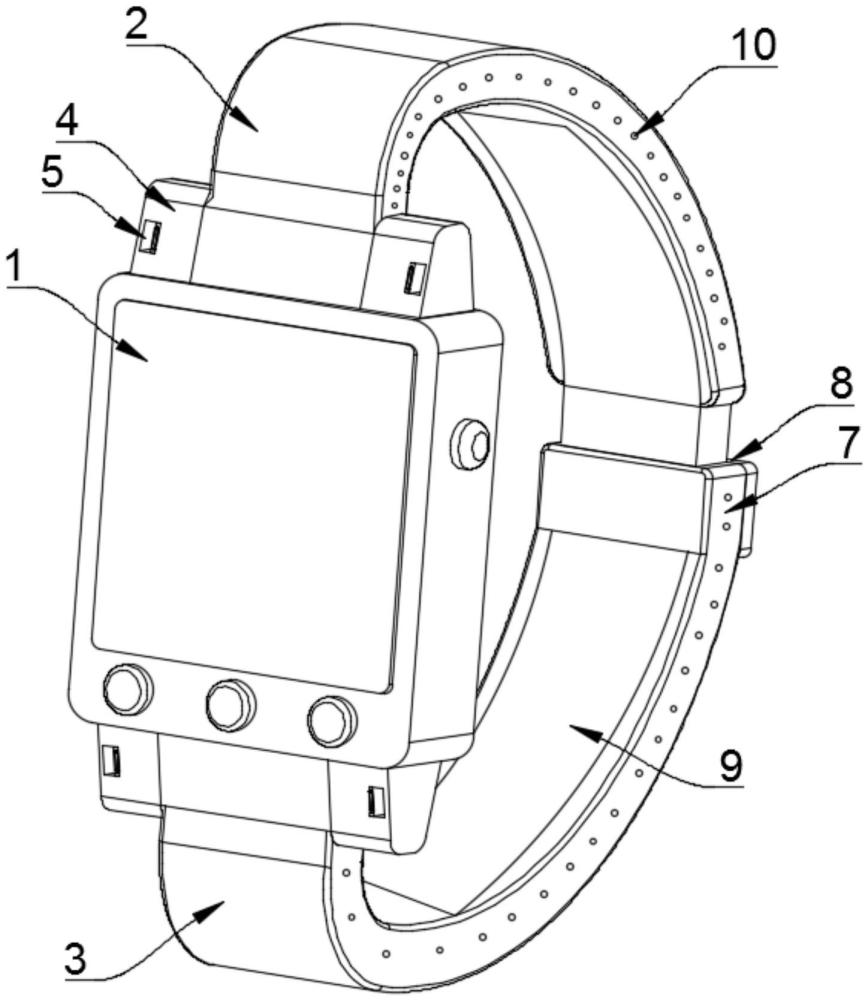

1.一種多指標健康預警智能穿戴裝置，包括殼體(1)、上束帶(2)和下束帶(3)，所述殼體(1)一端設置有顯示屏，其特征在于：所述殼體(1)兩端固定安裝有安裝塊(4)，所述上束帶(2)和所述下束帶(3)分別通過便于拆卸更換的安裝組件(5)安裝在所述安裝塊(4)之間，所述下束帶(3)一端固定安裝有一端開設有方形槽(6)的方形板(7)，所述上束帶(2)一端通過限位組件(8)安裝在所述方形槽(6)內，所述上束帶(2)和所述下束帶(3)一端均開設有放置槽，所述放置槽內安裝有透氣吸汗組件(9)，所述透氣吸汗組件(9)包括透氣排汗層(901)和吸汗層(902)，所述吸汗層(902)固定安裝在所述透氣排汗層(901)上端。

2.根據權利要求1所述的多指標健康預警智能穿戴裝置，其特征在于：所述安裝組件(5)包括圓管(501)、圓桿(502)、第一彈簧(503)、梯形塊(504)和安裝板(505)，所述安裝塊(4)一端開設有安裝槽，所述梯形塊(504)滑動安裝在所述安裝槽內，所述圓管(501)固定安裝在所述安裝槽內部一端，所述圓桿(502)插接在所述圓管(501)內部，所述圓桿(502)一端與所述梯形塊(504)相固定連接。

3.根據權利要求2所述的多指標健康預警智能穿戴裝置，其特征在于：所述第一彈簧(503)套接在所述圓管(501)外側，所述第一彈簧(503)一端固定安裝在所述安裝槽內，所述第一彈簧(503)另一端與所述梯形塊(504)相固定連接。

4.根據權利要求3所述的多指標健康預警智能穿戴裝置，其特征在于：所述上束帶(2)與所述下束帶(3)一端與所述安裝板(505)相鉸接，所述安裝板(505)兩側開設有定位槽(506)，所述梯形塊(504)一端延伸至所述定位槽(506)內。

5.根據權利要求4所述的多指標健康預警智能穿戴裝置，其特征在于：所述安裝塊(4)一端開設有滑動槽(507)，所述滑動槽(507)內滑動安裝有一端開設有腰形槽的滑動板(508)，所述滑動板(508)一端與所述圓桿(502)相固定連接。

6.根據權利要求1所述的多指標健康預警智能穿戴裝置，其特征在于：所述限位組件(8)包括升降板(801)、阻尼伸縮桿(802)和第二彈簧(803)，所述方形板(7)上端兩側開設有圓槽，所述阻尼伸縮桿(802)固定安裝在所述圓槽內，所述阻尼伸縮桿(802)自由端與所述升降板(801)相固定連接。

7.根據權利要求6所述的多指標健康預警智能穿戴裝置，其特征在于：所述第二彈簧(803)套接在所述阻尼伸縮桿(802)外側，所述第二彈簧(803)一端固定安裝在所述圓槽內，所述第二彈簧(803)另一端與所述升降板(801)相固定連接。

8.根據權利要求7所述的多指標健康預警智能穿戴裝置，其特征在于：所述上束帶(2)一端呈線性陣列開設有限位槽(804)，所述升降板(801)一端中間位置固定安裝有限位板(805)，所述限位板(805)一端貫穿所述方形板(7)延伸至所述限位槽(804)內。

9.根據權利要求1所述的多指標健康預警智能穿戴裝置，其特征在于：所述透氣排汗層(901)由疏水性纖維和竹炭纖維混紡而成，所述透氣排汗層(901)一端設置有用于傳輸汗水的輸水孔(903)，所述吸汗層(902)由純棉紗線縱橫交錯編織而成，所述上束帶(2)和所述下束帶(3)兩側均開設有散熱孔(10)。

10.根據權利要求9所述的多指標健康預警智能穿戴裝置，其特征在于：所述吸汗層(902)一端通過磁力扣安裝在所述放置槽內。

技術總結
本發明公開了一種多指標健康預警智能穿戴裝置，屬于智能穿戴裝置技術領域，包括殼體、上束帶和下束帶，殼體兩端固定安裝有安裝塊，上束帶和下束帶分別通過便于拆卸更換的安裝組件安裝在安裝塊之間，下束帶一端固定安裝有一端開設有方形槽的方形板，上束帶一端通過限位組件安裝在方形槽內，上束帶和下束帶一端均開設有放置槽，放置槽內安裝有透氣吸汗組件，通過手動向一側移動滑動板，解除對安裝板的固定效果，再將上束帶和下束帶拆卸下來，方便快捷，效率較高，同時穿戴也較為便捷，提高了舒適感，通過設置透氣吸汗層對用戶運動過后產生的汗液進行吸收，并進行散熱，防止上束帶和下束帶與手腕部之間發生滑動，同時透氣吸汗層可進行拆卸更換。

技術研發人員：韓廣兵,韓睿琪,潘鵬,曹炳銀,袁佩穎,曹酈妮,趙毅哲,于世濱
受保護的技術使用者：山東飛徹大數據有限責任公司
技術研發日：
技術公布日：2025/4/28
