本公開涉及電子設備，尤其涉及一種中框組件及電子設備。

背景技術：

1、隨著手機等電子設備功能的增加，促使手機等電子設備內部功能模塊增多，迫使天線凈空環境逐漸減小。此外，手機等電子設備應用增多，使得手機等電子設備的耗電量大幅提升，為滿足日常需求，電池體積進一步擴大，而手機等電子設備整機體積提升有限。因此，內部空間進一步壓縮，造成天線凈空環境急劇惡化。

2、一方面，智能手機等電子設備行業除了在金屬質感的邊框或外殼上進行創新之外，對屏幕也在進行創新，這從最近市場上比較火熱的曲面屏就可見一斑；但是，這種設計對屏占比要求較高，對天線凈空區域的擠占較多，使得天線的環境變差。另一方面，現有智能手機等電子設備的頻段越來越多，且頻率覆蓋范圍廣，這就對天線環境和凈空區域的要求越來越高，由此就會使得曲面屏與金屬外殼的設計產生沖突。

3、目前，大部分的手機等電子設備都是通過增加機身整體長和寬來保障天線效果，否則就得犧牲部分天線性能。但電子設備機身整機過長過寬會不利于攜帶且握持感也較差。

4、基于現在智能手機等電子設備對屏占比以及高儲電容量的極致追求，使得天線凈空嚴重受到擠壓，甚至出現負凈空的情況。使得天線性能急速的惡化，嚴重影響到了用戶的體驗感。

技術實現思路

1、為克服相關技術中存在的問題，本公開提供一種中框組件及電子設備。

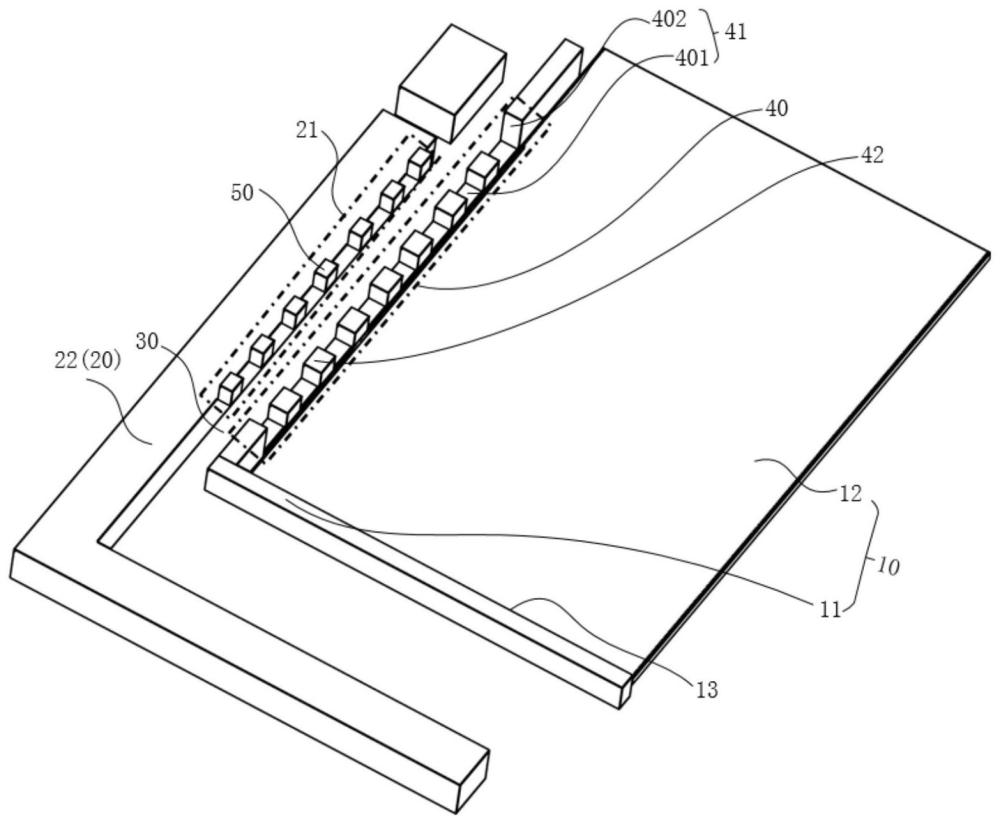

2、根據本公開實施例的第一方面，提供一種中框組件，所述中框組件包括：中框，所述中框包括側壁和底板，所述底板與所述側壁連接以形成功能器件倉；以及，邊框，設置于所述底板的外周側，所述邊框與所述側壁之間設置有間隙，所述邊框的部分配置為天線輻射段，其中，所述側壁設置有與所述間隙連通的開槽結構，所述開槽結構與所述天線輻射段的至少部分相對設置。

3、在一些實施例中，所述天線輻射段具有彼此連接的第一區域和第二區域，所述第一區域的電流輻射點大于所述第二區域的電流輻射點，所述開槽結構與所述第一區域相對設置。

4、在一些實施例中，所述開槽結構包括沿第一方向開設的凹槽，所述凹槽沿第二方向貫穿所述側壁與所述間隙連通，所述第一方向與所述第二方向不同。

5、在一些實施例中，所述凹槽具有底壁和位于所述底壁兩側的內側壁，所述底壁與所述內側壁連接以形成所述凹槽；所述開槽結構還包括：凸起部，所述凸起部設置于所述底壁，所述凸起部沿所述第一方向延伸，所述凸起部與所述內側壁間隔設置。

6、在一些實施例中，所述凸起部包括多個，多個所述凸起部間隔設置于所述底壁。

7、在一些實施例中，相鄰兩個所述凸起部之間的間距相同。

8、在一些實施例中，所述的中框組件，還包括：金屬件，沿所述第一方向凸出設置于所述邊框，所述金屬件與所述凹槽相對設置。

9、在一些實施例中，所述金屬件具有彼此連接的第一面和第二面，所述第一面和所述第二面處于不同平面，所述第一面與所述邊框貼合連接，所述第二面沿所述第二方向面向所述凹槽。

10、在一些實施例中，所述金屬件包括多個，多個所述金屬件間隔設置于所述邊框，所述金屬件與所述開槽結構的凸起部錯開設置，所述凸起部設置于所述凹槽的底壁，所述凸起部沿所述第一方向延伸，所述凸起部與所述凹槽的內側壁間隔設置。

11、在一些實施例中，相鄰兩個所述金屬件之間的間距相同。

12、根據本公開實施例的第二方面，提供一種電子設備，包括如上述第一方面中任一實施例中所述的中框組件。

13、本公開的實施例提供的技術方案可以包括以下有益效果：本公開提供一種中框組件，中框包括側壁和底板，底板與側壁連接以形成功能器件倉；邊框設置于底板的外周側，邊框與側壁之間設置有間隙，邊框的部分配置為天線輻射段，側壁設置有與間隙連通的開槽結構，開槽結構與天線輻射段的至少部分相對設置，以增大天線輻射段的凈空區域。本公開通過在與天線輻射段相對的功能器件倉側壁的至少部分設置開槽結構，在不影響整機結構應力的條件下，改善天線強電流點的附近凈空環境，實現天線性能的提升的目的，同時滿足用戶對大屏占比、窄邊框和大電池的需求。

14、應當理解的是，以上的一般描述和后文的細節描述僅是示例性和解釋性的，并不能限制本公開。

技術特征：

1.一種中框組件，其特征在于，所述中框組件包括：

2.根據權利要求1所述的中框組件，其特征在于，

3.根據權利要求1所述的中框組件，其特征在于，

4.根據權利要求3所述的中框組件，其特征在于，

5.根據權利要求4所述的中框組件，其特征在于，

6.根據權利要求5所述的中框組件，其特征在于，

7.根據權利要求3所述的中框組件，其特征在于，還包括：

8.根據權利要求7所述的中框組件，其特征在于，

9.根據權利要求7所述的中框組件，其特征在于，

10.根據權利要求8所述的中框組件，其特征在于，

11.一種電子設備，其特征在于，包括：權利要求1-10任一項所述的中框組件。

技術總結
本公開是關于一種中框組件及電子設備，中框組件包括：中框，中框包括側壁和底板，底板與側壁連接以形成功能器件倉；以及，邊框，設置于底板的外周側，邊框與側壁之間設置有間隙，邊框的部分配置為天線輻射段，其中，側壁設置有與間隙連通的開槽結構，開槽結構與天線輻射段的至少部分相對設置。本公開通過在與天線輻射段相對的功能器件倉側壁的至少部分設置開槽結構，在不影響整機結構應力的條件下，改善天線強電流點的附近凈空環境，實現天線性能的提升的目的，同時滿足用戶對大屏占比、窄邊框和大電池的需求。

技術研發人員：胡雄敏,劉家榮
受保護的技術使用者：北京小米移動軟件有限公司
技術研發日：20240322
技術公布日：2025/4/28
