本發明涉及吸收性物品。

背景技術：

在專利文獻1中公開了一種將配置到吸收體的肌膚相對面側的肌膚面片折疊而構成了能夠立起的折回部的吸收性物品。肌膚面片相對于吸收體向寬度方向外側延伸，以位于比吸收體的外側緣靠寬度方向的外側的位置的沿著長度方向的第1折線為基點從寬度方向的外側朝向寬度方向的內側折回。另外，以第1折線為基點折回來的肌膚面片以位于比第1折線靠寬度方向的內側的位置的沿著長度方向的第2折線為基點從寬度方向的內側朝向寬度方向的外側折回。以第1折線為基點折回來的肌膚面片彼此以及以第2折線為基點折回來的肌膚面片彼此例如利用粘接劑接合起來，能夠向穿著者側立起地構成。

現有技術文獻

專利文獻

專利文獻1：日本特開平11-197179號公報

技術實現要素：

不過，上述的吸收性物品存在以下問題。

一般而言，吸收性物品被緊湊地折疊。若例如肌膚面片彼此的接合部位與吸收性物品的折疊線重疊，則借由折疊線對接合部位施加力，有時粘接劑會滲出。尤其是，對于如專利文獻1那樣肌膚面片具有透液性的結構，粘接劑有時經由該肌膚面片滲出。其結果，有時產生向肌膚的粘附，穿戴感惡化。

另外，若肌膚面片彼此的接合部位與吸收性物品的折疊線重疊，則由折疊線構成的折痕形成于接合部位。有時以折痕為基點變形為肌膚面片的肌膚相對面彼此接觸，肌膚面片的肌膚相對面因經由該肌膚面片滲出來的粘接劑而彼此接合，肌膚面片在使用時難以立起。其結果，有時產生側漏。

因此，本發明是鑒于上述的問題而做成的，其目的在于提供一種能夠抑制穿戴感的惡化且不阻礙肌膚面片的立起就減少側漏、緊湊地折疊的吸收性物品。

本公開的吸收性物品(吸收性物品1)具有彼此正交的長度方向(長度方向l)和寬度方向(寬度方向w)，在透液性的肌膚面片(肌膚面片10)與不透液性的非肌膚面片(非肌膚面片20)之間具有吸收體(吸收體30)，所述肌膚面片以沿著所述長度方向的第1折線(第1折線f1)為基點從所述寬度方向的外側朝向所述寬度方向的內側向肌膚相對面側折回、且以位于比所述第1折線靠所述寬度方向的內側的位置的沿著所述長度方向的第2折線(第2折線f2)為基點從所述寬度方向的內側朝向所述寬度方向的外側向肌膚相對面側折回，該吸收性物品的要點在于，以所述第1折線為基點折疊起來的所述肌膚面片彼此借助粘接劑接合起來，吸收性物品的沿著所述長度方向的折疊線(第1折疊線fl1、第2折疊線fl2)不與所述粘接劑重疊。

附圖說明

圖1是實施方式的吸收性物品的俯視圖。

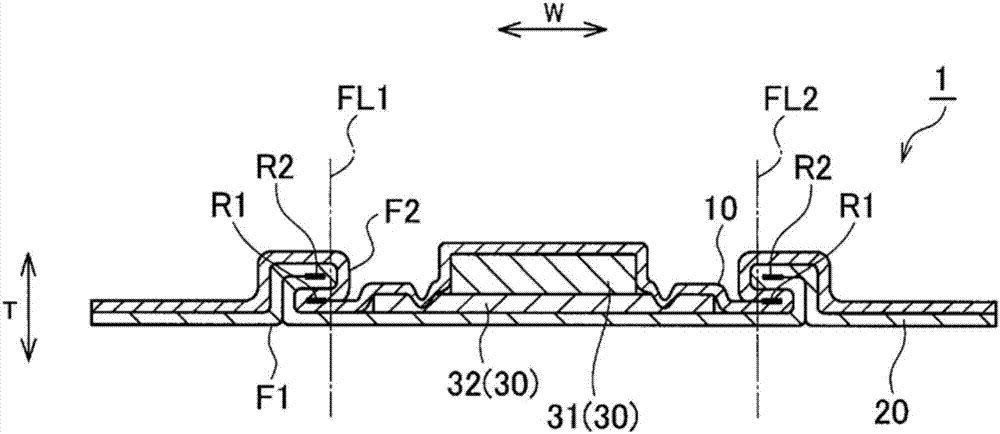

圖2是圖1所示的a-a截面的示意剖視圖。

圖3是說明圖1所示的吸收性物品的折疊形態的圖。

圖4是變形例的吸收性物品的示意剖視圖。

具體實施方式

(1)吸收性物品的結構

參照圖1～圖3對實施方式的吸收性物品1進行說明。此外，在以下的附圖的記載中，對相同或類似的部分標注相同或類似的附圖標記。不過，附圖是示意性的，應該留意各尺寸的比率等與現實的比率不同。因而，具體的尺寸等應該參考以下的說明來進行判斷。另外，在附圖相互間也可包括彼此的尺寸的關系、比率不同的部分。

圖1是實施方式的吸收性物品1的俯視圖。圖2是圖1的a-a剖視圖。圖3是表示圖1所示的吸收性物品1的折疊形態的立體圖。作為吸收性物品1，可設想衛生護墊(白帶片)、生理用衛生巾、失禁墊等任意的吸收性物品。在本實施方式中，對使用生理用衛生巾作為該吸收性物品1的例子進行說明。

吸收性物品1具有沿著穿著者的前側和后側延伸的長度方向l、與長度方向l正交的寬度方向w、以及厚度方向t。厚度方向t具有肌膚相對面側和作為其相反側的非肌膚相對面側。寬度方向w是沿著穿著者的左側和右側延伸的方向。

吸收性物品1具備吸收體30、位于比吸收體30靠肌膚相對面側的位置的肌膚面片10、以及位于比吸收體30靠非肌膚相對面側的位置的非肌膚面片20。

肌膚面片10是透液性的片。肌膚面片10至少覆蓋吸收體30的肌膚相對面側，且向吸收體30的寬度方向外側延伸。肌膚面片10配置于吸收性物品的整個肌膚相對面。肌膚面片10能夠使用通常吸收性物品所使用的材料，例如能夠使用無紡布、開孔膜等。

非肌膚面片20是不透液性的片。非肌膚面片20至少覆蓋吸收體30的非肌膚相對面側。非肌膚面片20能夠使用通常吸收性物品所使用的材料，能夠使用例如非透氣性、透氣性的膜、無紡布等。

吸收體30具有芯部31和基部32。芯部31位于吸收體30的寬度方向的中央。基部32相對于芯部31向長度方向l和寬度方向w這兩個方向的外側延伸。芯部31配置于基部32的肌膚相對面側。芯部31和基部32能夠使用通常吸收性物品所使用的材料，例如可列舉出親水性纖維、高分子吸水聚合物、或它們的組合等。

芯部31和基部32分體地形成，由芯包層(未圖示)覆蓋。芯包層能夠使用通常吸收性物品所使用的材料，例如無紡布、薄棉紙等。另外，吸收體30既可以不具有芯包層，芯部31和基部32也可以一體化。另外，吸收體30也可以由紙漿片、聚合物片等吸收性片構成。

肌膚面片10和非肌膚面片20構成為，以沿著長度方向l的折線為基點被折疊多次，向穿著者側立起。肌膚面片10和非肌膚面片20在比吸收體30靠寬度方向w的外側的位置以第1折線f1為基點從寬度方向w的外側朝向寬度方向w的內側向肌膚相對面側折回。以第1折線f1為基點折回來的肌膚面片10和非肌膚面片20以位于比第1折線f1靠寬度方向w的內側的位置的第2折線f2為基點從寬度方向w的內側朝向寬度方向w的外側向肌膚相對面側折回。第1折線f1和第2折線f2沿著長度方向l。通過肌膚面片10和非肌膚面片20被折疊多次，在吸收體30與翼部3之間形成能夠向穿著者側立起的折回部。

此外，第1折線f1和第2折線f2既可以位于比吸收體30的外側緣(寬度方向的外側端)靠寬度方向w的外側的位置，也可以位于比吸收體30的外側緣靠寬度方向w的內側的位置。另外，也可以僅肌膚面片10以第1折線f1和第2折線f2為基點被彎折，非肌膚面片20沒有被彎折。另外，也可以是，在以第1折線f1為基點折回來的片間以及以第2折線f2為基點折回來的片間配置有沿著長度方向l伸縮的彈性構件。本實施方式的吸收性物品1在以第1折線f1為基點折回來的片間以及以第2折線f2為基點折回來的片間沒有配置沿著長度方向l伸縮的彈性構件。

利用第1折線f1折回來的片彼此借助粘接劑接合起來。具體而言，利用第1折線f1折回來的肌膚面片10彼此借助粘接劑接合起來。將以第1折線f1為基點折疊起來的片彼此接合起來的第1接合區域r1表示在圖1和圖2中。在圖1中，對第1接合區域r1標注斜線來表示。

利用第2折線f2折回來的片彼此借助粘接劑接合起來。具體而言，利用第2折線f2折回來的非肌膚面片20彼此借助粘接劑接合起來。將以第2折線f2為基點折疊起來的片彼此接合起來的第2接合區域r2表示在圖2中。

第1接合區域r1設置于吸收性物品1的長度方向l的兩端緣，且沒有設置于吸收性物品1的長度方向l的中央。位于前側的第1接合區域r1設置在從吸收性物品1的前端緣到芯部31的前端緣的范圍內。位于后側的第1接合區域r1設置于從吸收性物品1的后端緣到芯部31的后端緣的范圍內。沒有配置第1接合區域r1的長度方向l的中央與長度方向l上的芯部31的前端緣與芯部31的后端緣之間相對應。

第1接合區域r1位于比第2接合區域r2靠非肌膚相對面側的位置。第1接合區域r1的內側緣(寬度方向的內側端)位于比第2接合區域r2的內側緣靠寬度方向的外側的位置。第1接合區域r1和第2接合區域r2位于比第1折線f1靠寬度方向的內側、且比第2折線f2靠寬度方向w的外側的位置。

如此構成的吸收性物品1以被緊湊地折疊的方式構成。接下來，說明吸收性物品1的折疊方法。圖3是示意性地表示吸收性物品1的折疊工序的立體圖。吸收性物品1以配置到包裝片2上的狀態被折疊多次。

首先，如圖3的(a)所示，吸收性物品1的一個外側緣和包裝片2的一個外側緣以沿著長度方向l的第1折疊線fl1為基點朝向寬度方向w的內側向肌膚相對面側折回。接下來，如圖3的(b)所示，吸收性物品1的另一個外側緣和包裝片2的另一個外側緣以沿著長度方向l的第2折疊線fl2為基點朝向寬度方向w的內側向肌膚面側折回。

接下來，如圖3的(c)所示，吸收性物品1的后端緣和包裝片2的后端緣以沿著寬度方向w的第3折疊線fl3為基點朝向長度方向l的內側向肌膚相對面側折回。另外，吸收性物品1的前端緣和包裝片2的前端緣以沿著寬度方向w的第4折疊線fl4為基點朝向長度方向l的內側向肌膚面側折回。通過如上述那樣吸收性物品1和包裝片2被折疊，吸收性物品1被折疊而被小型化。此外，吸收性物品1和包裝片2既可以一起被折疊，也可以僅吸收性物品1被折疊。

第1折疊線fl1～第4折疊線fl4中的、沿著長度方向l的第1折疊線fl1和第2折疊線fl2不與將以第1折線f1為基點折疊起來的片彼此接合的粘接劑重疊。即、如圖1所示，在俯視吸收性物品1時，第1折疊線fl1和第2折疊線fl2不與第1接合區域r1重疊。第1折疊線fl1和第2折疊線fl2位于比第1折線f1靠寬度方向w的內側、且比第2折線f2靠寬度方向w的外側的位置。另外，第1折疊線fl1位于比第1接合區域r1靠寬度方向w的內側、且比第2折線f2靠寬度方向w的外側的位置。

此外，沿著長度方向l的第1折疊線fl1和第2折疊線fl2既可以不與將以第2折線f2為基點折疊起來的片彼此接合的粘接劑重疊，也可以與將以第2折線f2為基點折疊起來的片彼此接合的粘接劑重疊。

(2)作用·效果

肌膚面片10利用第1折線f1和第2折線f2折回，構成在使用時能夠向穿著者側立起的折回部。與將覆蓋吸收體30的肌膚相對面側的片和構成能夠立起的折回部的片獨立地設置的結構相比較，能夠減少零件數量，簡化制造工序。

另外，將肌膚面片10彼此接合的粘接劑不與沿著吸收性物品1的長度方向l的第1折疊線fl1和第2折疊線fl2重疊，因此，能夠抑制粘接劑因第1折疊線fl1和第2折疊線fl2而經由肌膚面片10滲出。其結果，能夠抑制由經由肌膚面片10滲出來的粘接劑導致的向肌膚的粘附，抑制穿戴感的惡化。

此外，若在第1接合區域r1形成有由吸收性物品1的第1折疊線fl1和第2折疊線fl2形成的折痕，則有時由于折痕而肌膚面片10難以立起。更詳細而言，有時以折痕為基點變形為肌膚面片10的肌膚相對面彼此接觸，由經由該肌膚面片滲出來的粘接劑將肌膚面片10的肌膚相對面彼此接合，在使用時肌膚面片10難以立起。不過，第1折疊線fl1和第2折疊線fl2不與粘接劑重疊，因此，能夠在使用時抑制肌膚面片10難以立起。其結果，能夠減少側漏。

第1折疊線fl1和第2折疊線fl2位于比第1接合區域r1的內側緣靠寬度方向w的內側、且比第2折線f2靠寬度方向w的外側的位置。因而，在利用第1折線f1和第2折線f2折回來的片上形成由第1折疊線fl1和第2折疊線fl2形成的折痕。在利用第1折線f1和第2折線f2折回來的片中，比第1接合區域r1的內側緣靠寬度方向w的內側、且比第2折線f2靠寬度方向w的外側的區域是能以第1接合區域r1的內側緣為基點向穿著者側立起的區域。在比該第1接合區域r1的內側緣靠寬度方向w的內側、且比第2折線f2靠寬度方向w的外側的區域形成由第1折疊線fl1和第2折疊線fl2形成的折痕，從而，利用該折痕，肌膚面片10在使用時更易于立起。其結果，能夠更加防止側漏。

第1接合區域r1設置于吸收性物品1的長度方向l的兩端緣，且沒有設置于吸收性物品1的長度方向l的中央。以第1折線f1為基點折疊起來的肌膚面片10在吸收性物品1的長度方向l的中央處彼此沒有接合，因此，吸收性物品1的長度方向l的中央易于向穿著者側立起。因而，折回部在與穿著者的排泄口相對的排泄口抵接區域的寬度方向w的外側立起，能夠減少來自排泄口抵接區域的側漏。

第1接合區域r1的內側緣位于比第2接合區域r2的內側緣靠寬度方向w的外側的位置。肌膚面片10以第1接合區域r1的內側緣為基點立起。第1接合區域r1的內側緣位于比第2接合區域r2的內側緣靠寬度方向w的外側的位置，因此，位于穿著者的左側的肌膚面片10和位于穿著者的右側的肌膚面片10的立起基點的間隔變長。因而，能夠將在穿著者的左側立起的肌膚面片10與在穿著者的右側立起的肌膚面片10之間的區域形成得較寬。其結果，能夠將體液保持于在穿著者的左側立起的肌膚面片10與在穿著者的右側立起的肌膚面片10之間的區域中，減少側漏。

非肌膚面片20與肌膚面片10一起以第1折線f1為基點折回、且以第2折線f2為基點折回。不透液性的非肌膚面片20與肌膚面片10一起折回，因此，能夠提高折回部的防漏性。其結果，能夠更加防止側漏。另外，對于僅肌膚面片10以第2折線f2為基點折回、將該片彼此接合的第2接合區域r2與第1折疊線fl1、第2折疊線fl2重疊的結構，該第2接合區域r2的粘接劑有可能經由肌膚面片10滲出。

不過，通過使肌膚面片10和非肌膚面片20一起折回，在不透液性的非肌膚面片20間配置有第2接合區域r2的粘接劑，因此，即使是第2接合區域r2與第1折疊線fl1、第2折疊線fl2重疊了的情況下，也能夠防止該第2接合區域r2的粘接劑滲出。能夠抑制由經由該肌膚面片10滲出來的粘接劑導致的向肌膚的粘附，抑制穿戴感的惡化。

(3)其他實施方式

接下來，參照圖4對變形例的吸收性物品1a詳細地進行說明。此外，在變形例的說明中，對于與上述的實施方式同樣的結構，使用相同的附圖標記而省略說明。變形例的吸收性物品1a僅肌膚面片10以第1折線f1和第2折線f2為基點折回。非肌膚面片20沒有與肌膚面片10一起折回，而是構成吸收性物品1a的非肌膚相對面。對于變形例1的吸收性物品1a，以第1折線f1為基點折回來的肌膚面片10彼此利用粘接劑接合起來，以第2折線f2為基點折回來的肌膚面片10彼此利用粘接劑接合起來。

根據變形例1的吸收性物品1a，也能夠利用肌膚面片10構成能夠在使用時向穿著者側立起的折回部。與分別設置覆蓋吸收體的表面的片和構成可立起的折回部的片的結構相比較，能夠減少零件數量，簡化制造工序。在變形例1的吸收性物品1a中，也能夠抑制穿戴感的惡化且維持肌膚面片10的立起而減少側漏，并且緊湊地折疊。

使用上述的實施方式來對本發明詳細地進行了說明，對本領域技術人員來說，本發明并不限定于在本說明書中進行了說明的實施方式是顯而易見的。本發明能夠不脫離由權利要求書的記載所確定的本發明的主旨和范圍地實施為修正和變更形態。因而，本說明書的記載以例示說明為目的，并不具有對本發明任何限制的意思。

也可以是，吸收性物品在以第2折線f2為基點折疊起來的片間設置有沿著長度方向伸縮的彈性構件。根據具有彈性構件的結構，能夠利用彈性構件的收縮使折回部更易于向穿著者側立起，因此，能夠減少側漏。

此外，2014年10月31日提出申請的日本國特許出愿第2014-223321號的全部內容通過參照編入本說明書中。

產業上的可利用性

根據本發明，能夠提供一種能夠抑制穿戴感的惡化且不阻礙肌膚面片的立起就減少側漏、緊湊地折疊的吸收性物品。

附圖標記說明

1、1a、吸收性物品；3、翼部；10、肌膚面片；20、非肌膚面片；30、吸收體；31、芯部；32、基部；l、長度方向；t、厚度方向；w、寬度方向；f1、第1折線；f2、第2折線；fl1、第1折疊線；fl2、第2折疊線；fl3、第3折疊線；fl4、第4折疊線；r1、第1接合區域；r2、第2接合區域。
