本發明涉及醫療設備領域，特別涉及子宮超聲波內窺鏡系統。

背景技術：

子宮內窺鏡檢查是了解子宮是否正常的常規手術。其最大優勢在于鏡體的前部能夠進入子宮腔內，對所觀察圖像具有放大效應，是迄今為止唯一能夠在直視下檢查子宮內膜生理與病理改變的診斷方法，對宮腔內的占位病變和子宮內膜的形態學異常具有很好的識別性。

子宮內窺鏡是一種光學儀器，用來對子宮腔觀察、診斷和治療。子宮內窺鏡分為硬式內窺鏡和軟式內窺鏡。單純的光學子宮內窺鏡存在以下缺陷：應用子宮內窺鏡時，手術醫師在術中只能觀察宮腔表面的病變，而不能觀察到宮壁內部病變斷層結構及范圍，因而在實施子宮內窺鏡手術時無法判斷病灶宮壁內的范圍而極易導致無法完全切除病灶，致使治療效果欠佳。

因此，針對子宮內窺鏡的局限性，迫切需要一種能夠時時觀察宮壁內部斷層結構的多模態子宮內窺鏡設備。

技術實現要素：

本發明所需解決的是現有子宮內窺鏡不能觀察子宮壁內部斷層結構的問題。

為解決上述技術問題，本發明技術方案提供一種子宮超聲波內窺鏡系統，所述系統包括連桿、位于所述連桿末端的內窺鏡和超聲探頭，所述系統還包括：壓力感測部件，固定于所述連桿末端，適于當所述連桿觸及子宮內膜時獲取壓力值；控制單元，適于接收所述壓力值，并根據所述壓力值輸出提示信息。

可選地，所述系統還包括一宮頸擴充器，所述連桿外側設有用于連接所述宮頸擴充器的連接部。

可選地，所述連桿的一端包括一可伸縮的第一支撐組件，所述超聲探頭和\或所述壓力感測部件固接于所述第一支撐組件。

可選地，所述連桿的一端包括一可伸縮的第二支撐組件，所述第二支撐組件的末端具有多個分支，分支末端固定有所述壓力感測部件。

可選地，所述系統還包括一連接于所述連桿末端的光源，所述光源鄰接所述內窺鏡，并且所述光源能夠被調節以設置于所述內窺鏡的任一側。

可選地，所述系統還包括：圖像處理單元，耦接所述超聲探頭和所述內窺鏡，并生成對應于所述內窺鏡的第一圖像和對應于所述超聲探頭的第二圖像；顯示單元，適于接收用戶操作，以及基于所述用戶操作于第一顯示區域、第二顯示區域、圖像融合區域和圖像重建區域生成醫學圖像；所述第一顯示區域用于呈現第一圖像，所述第二顯示區域用于呈現第二圖像，所述圖像融合區域用于呈現所述第一圖像和所述第二圖像融合后的圖像，所述圖像重建區域用于呈現由多個融合后的圖像得到的三維整合圖像。

可選地，所述第一圖像和所述第二圖像融合是指：調整所述內窺鏡和所述超聲探頭的成像范圍，以使所述內窺鏡的成像范圍和所述超聲探頭成像范圍相同；所述三維整合圖像包括子宮內膜表面三維數據和粘膜下超聲三維數據。

可選地，所述系統還包括至少一個治療組件，所述治療組件設置于所述連桿、所述第一支撐組件或所述第二支撐組件上。

可選地，所述系統還包括：吸引組件，用于吸出手術中子宮內的液體，所述吸引組件設置于所述連桿、所述第一支撐組件或所述第二支撐組件上；注水組件，用于于子宮體內注入生理鹽水，所述注水組件設置于所述連桿、所述第一支撐組件或所述第二支撐組件上。

可選地，所述超聲探頭為容積探頭。

相對于現有的子宮內窺鏡系統，本發明技術方案的子宮超聲波內窺鏡系統將超聲探頭、內窺鏡、壓力感測單元結合，使宮腔表面和粘膜下超聲圖像融合，并生成三維整個圖像，醫生或操著者可以旋轉該三維整合圖像，選取所需的斷層圖像，進而詳細了解病灶內部情況或執行穿刺、活檢或手術操作。本發明的壓力感測裝置保證了手術的安全性。

為使本發明的上述技術方案和優點能更明顯易懂，下文特舉實施例，并結合附圖詳細說明如下。

附圖說明

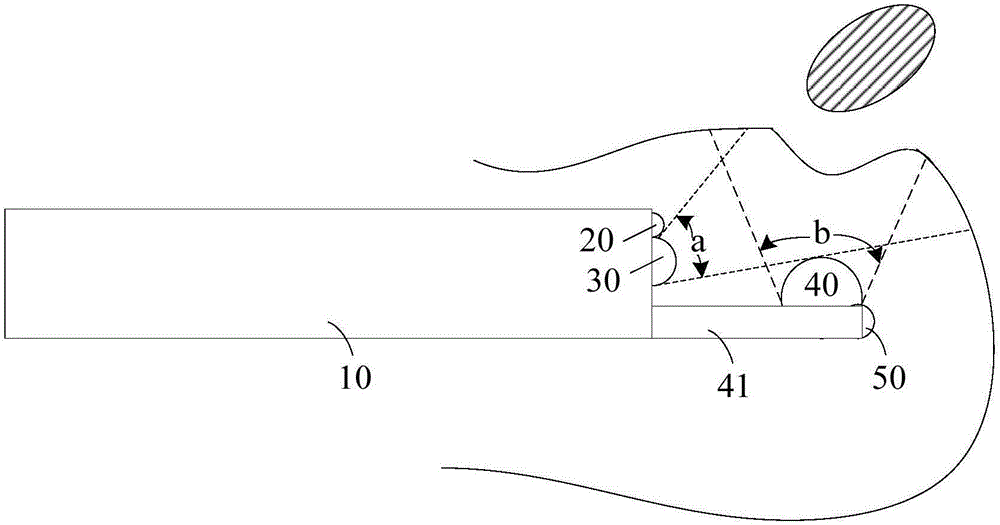

圖1是本發明一實施例的子宮超聲波內窺鏡系統的結構示意圖；

圖2是本發明另一實施例的子宮超聲波內窺鏡系統的結構示意圖；

圖3是本發明一實施例的顯示單元的示意圖。

具體實施方式

為更進一步闡述本發明為達成預定發明目的所采取的技術手段及功效，以下結合附圖及較佳實施例，對依據本發明提出的具體實施方式、結構、特征及功效，進行詳細說明。

如背景技術所述，現有子宮內窺鏡只能觀察宮腔表面的病變，而不能觀察到宮壁內部病變斷層結構及范圍，因而在實施子宮內窺鏡手術時無法判斷病灶宮壁內的范圍而極易導致無法完全切除病灶，致使治療效果欠佳。

基于此，本發明技術方案提供一種子宮超聲波內窺鏡系統。參閱圖1，圖1是本發明一實施例的子宮超聲波內窺鏡系統的結構示意圖。本發明技術方案的子宮超聲波內窺鏡系統包括連桿10、內窺鏡30、超聲探頭40、壓力感測部件50和控制單元(圖中未示出)。

所述連桿10可以是柔性材料制成，可以是剛性材料制成，也可局部采用柔性材料和局部采用剛性材料。連桿10的一端連接有聲學或光學診斷裝置，例如內窺鏡30和超聲探頭40(后文將詳細描述)，另一端連接計算機和顯示屏等人機交互裝置。在醫生或操作者需要對患者的子宮腔內部進行診斷或治療時，將連桿10的一端經由宮頸伸入宮腔，使聲學或光學診斷裝置處于宮腔內部。相對于與現有的胃腔或腸道內窺鏡系統，由于子宮距離體外的距離較近，連桿10的長度可以在30厘米至60厘米之間。

在一個實施例中，子宮超聲波內窺鏡系統還包括一宮頸擴充器(圖中未示出)，用于在連桿10伸入宮腔時擴展宮頸，利于連桿10伸入宮腔，避免連桿10對宮腔的損傷，減輕患者不適。具體地，所述連桿10外側設有用于連接所述宮頸擴充器的連接部，宮頸擴充器可卡接、螺接或其他機械方式連接于該連接部。該連接部可以設置為活動連接在該宮頸擴充器的連桿10上，以便手術操作中連桿10自由伸縮或旋轉而連接部不會損傷宮頸。

內窺鏡30位于所述連桿10的末端，內窺鏡30捕捉的圖像通過穿經所述連桿10內腔的線纜輸出至計算機和顯示屏等人機交互裝置(后文詳述)。該子宮超聲波內窺鏡系統還包括一連接于所述連桿10末端的光源20。所述光源20鄰接所述內窺鏡30，用于在子宮超聲波內窺鏡系統工作時提供亮度可調的手術視野。該光源20能夠被調節以設置于所述內窺鏡30的任一側。在一個實施例中，可以沿該內窺鏡30的外周設置環形軌道，該光源20可沿該環形軌道移動至內窺鏡30的任何方向；在另一實施例中，可以沿該內窺鏡30外周布置多個小光源，根據手術需要選擇開啟任意數量或任意位置的小光源；在又一實施例中，該光源20可以為點狀或線狀，或呈網格狀布置以提供均勻亮度的手術視野。

壓力感測部件50固定于所述連桿10的末端，在手術時，連桿10的末端伸入子宮腔內，當所述連桿10觸及子宮內膜時，該壓力感測部件50獲取壓力值。子宮超聲波內窺鏡系的控制單元接收所述壓力值，并根據所述壓力值輸出提示信息。子宮腔與胃腔或腸道等結構不同，胃部或腸道為兩端貫通的腔體，子宮腔為只具有一個通道的封閉腔體。因此，本發明子宮超聲波內窺鏡系統在連桿10的末端設置壓力感測部件50，避免連桿10在手術運動過程中對子宮內壁的損傷。詳細而言，以胃部內窺鏡為例，當內窺鏡觸及胃壁時，其可以滑動至胃部與小腸的通道口，不會刺傷胃壁。但是，當本發明的子宮超聲波內窺鏡系統的連桿10觸及子宮壁時，無論其如何滑動，都沒有另外的通道供連桿前移，此時及有可能損傷患者的子宮內壁。具體而言，可以于控制單元中設定壓力提示的閾值為10帕，當連桿末端觸及子宮內壁，且壓力感測部件50反饋給控制單元的壓力值大于或等于10帕?xí)r，控制單元通過計算機的顯示屏彈出提示，或者發出警報聲，提示醫生或操作者連桿10可能損害患者子宮內腔。

繼續參閱圖1，超聲探頭40位于所述連桿10的末端，為避免超聲探頭40和內窺鏡30遮擋彼此的視野，較佳地，所述連桿10的末端具有可伸縮的支撐組件，超聲探頭40固定于支撐組件的一端。所述超聲探頭為至少一個容積探頭。以下結合具體實施例詳細的說明支撐組件和超聲探頭40的連接方式。

在一個實施例中，繼續參閱圖1，所述連桿10的一端包括一可伸縮的第一支撐組件41，所述超聲探頭40和\或所述壓力感測部件50固接于所述第一支撐組件41。內窺鏡30的視野范圍為角a所示區域，超聲探頭的視野范圍為角b所示區域的人體組織內部影像。舉例來說，以圖1中劃線的陰影部分表示患者的病灶區域(如子宮肌瘤)，角a和角b所呈現的范圍即可完全顯示該病灶區域。醫生或操作者可以通過計算機和顯示屏等人機交互裝置調節第一支撐組件41的長度，進而調節超聲探頭40的視野。

在另一實施例中，所述連桿10的一端還包括一可伸縮的第二支撐組件(圖中未示出)，所述第二支撐組件的末端具有多個分支，分支末端固定有所述壓力感測部件。本實施例中，超聲探頭40安裝于第一支撐組件上，壓力感測部件安裝于第二支撐組件上，因此，可以在保證不損傷患者子宮內壁的前提下，自由移動超聲探頭40以獲得最佳成像范圍。

請參閱圖2，圖2是本發明另一實施例的子宮超聲波內窺鏡系統的結構示意圖。本實施例中，子宮超聲波內窺鏡系統還包括至少一個治療組件60，所述治療組件60設置于所述連桿10、所述第一支撐組件41或所述第二支撐組件上。醫生或操作者可以通過計算機和顯示屏等人機交互裝置控制該治療組件60，以對病灶部位進行需要的治療。舉例來說，該治療組件60可以是穿刺針，當通過內窺鏡和超聲探頭確定病灶部位的位置和最佳穿刺角度時，發出該穿刺針以由該病灶部位提取所需組織細胞等。

請參閱圖3，圖3是本發明一實施例的子宮超聲波內窺鏡系統的顯示單元的示意圖。

子宮超聲波內窺鏡系統還包括圖像處理單元。該圖像處理單元耦接所述超聲探頭和所述內窺鏡，并生成對應于所述內窺鏡的第一圖像和對應于所述超聲探頭的第二圖像。

顯示單元，適于接收用戶操作，以及基于所述用戶操作于第一顯示區域、第二顯示區域、圖像融合區域和圖像重建區域生成醫學圖像。所述用戶操作可以是點選、雙擊相應控件，也可以是拖拽各個顯示區域的醫學圖像等。

本實施例中，結合圖3，第一顯示區域A1用于呈現第一圖像，第一圖像可以是內窺鏡獲取的子宮內壁表面圖像。第二顯示區域A2用于呈現第二圖像，第二圖像可以是超聲探頭獲取的子宮內壁粘膜下超聲圖像。圖像融合區域A3用于呈現所述第一圖像和所述第二圖像融合后的圖像。所述第一圖像和所述第二圖像融合是指：調整所述內窺鏡和所述超聲探頭的成像范圍，以使所述內窺鏡的成像范圍和所述超聲探頭成像范圍相同。所述圖像重建區域A4用于呈現由多個融合后的圖像得到的三維整合圖像。所述三維整合圖像包括子宮內膜表面三維數據和粘膜下超聲三維數據。以下結合實施例詳細說明。

當子宮超聲波內窺鏡系統的連桿伸入患者宮腔內時，第一顯示區域A1呈現內窺鏡獲取的宮腔內壁表面的圖像，第二顯示區域A2呈現超聲探頭獲取的子宮內壁粘膜下的超聲圖像。此時，醫生或操作者可以選擇顯示單元上的“融合”控件，繼而，在第三顯示區域A3上呈現上述的子宮內壁表面和粘膜下的超聲圖像。結合圖1，若此時角a對應的視野范圍和角b對應的視野范圍不一致，則可以調整內窺鏡或超聲探頭的位置或旋轉角度，通過觀察第三顯示區域A3的圖像，使前述兩視野范圍一致，即圖1中角a延伸虛線與子宮內壁的焦點和角b延伸虛線與子宮內壁的焦點重合。

上述步驟可以重復多次，即可獲得多幅融合圖像，各個融合圖像對應不同的視野范圍，多個視野范圍可以部分重合和可以彼此鄰接。至此，醫生或操作者可以點選“重建”控件，圖像重建區域A4即可呈現由多個第三顯示區域A3中的融合后的圖像得到的三維整合圖像。該三維整合圖像包括子宮內膜表面三維數據和粘膜下超聲三維數據。醫生或操作者可以旋轉該三維整合圖像，選取所需的斷層圖像，進而詳細了解病灶內部情況或執行穿刺、活檢或手術操作。

進一步地，該子宮超聲波內窺鏡系統還可以包括注水組件，用于于子宮體內注入生理鹽水，所述注水組件設置于所述連桿、所述第一支撐組件或所述第二支撐組件上。注水組件通過一貫穿連桿的腔體與外部的生理鹽水容納裝置連接。在進行穿刺、活檢等手術前，如遇到褶皺或被子宮肌瘤壓迫的角落，為了擴大內窺鏡或超聲探頭的觀察視野，可能需要將子宮腔撐大。此時，醫生或操作者可以通過顯示單元或機械控件等開啟該注水組件，通過注入生理鹽水或其他液體，將子宮充盈。

進一步地，該子宮超聲波內窺鏡系統還可以包括吸引組件，用于吸出手術中子宮內的液體，所述吸引組件設置于所述連桿、所述第一支撐組件或所述第二支撐組件上。吸引組件通過一貫穿連桿的腔體與外部的容器連接。在進行穿刺、活檢等手術操作時，可能由于注入藥劑或組織破損等產生廢液，醫生或操作者可以通過顯示單元或機械控件等開啟該吸引組件，將上述廢液吸出子宮內，避免感染。

綜上所述，相對于現有的子宮內窺鏡系統，本發明技術方案的子宮超聲波內窺鏡系統將超聲探頭、內窺鏡、壓力感測單元結合，使宮腔表面和粘膜下超聲圖像融合，并生成三維整個圖像，醫生或操著者可以旋轉該三維整合圖像，選取所需的斷層圖像，進而詳細了解病灶內部情況或執行穿刺、活檢或手術操作。本發明的壓力感測裝置保證了手術的安全性。

以上僅是本發明的較佳實施例而已，并非對本發明作任何形式上的限制，雖然本發明已以較佳實施例揭露如上，然而并非用以限定本發明,任何熟悉本專業的技術人員，在不脫離本發明技術方案范圍內，當可利用上述揭示的技術內容作出些許更動或修飾為等同變化的等效實施例，但凡是未脫離本發明技術方案內容，依據本發明的技術實質對以上實施例所作的任何簡單修改、等同變化與修飾，均仍屬于本發明技術方案的范圍內。
