本發明涉及一種鞋墊，具體而言，涉及一種矯正鞋墊。

背景技術：

當人處于生長階段，腳的健康關系到身體的健康。生長階段最容易形成扁平足、高弓足，足弓的疾患會使得人體失去天然的減震裝置，影響到大腦、腹腔、運動關節等的健康發育。而足弓扁平和過高，還會相應的引起足底受力不平衡，應力集中，引發O形腿、X形腿、足內翻、足外翻等，不但影響外觀，還會造成關節疼痛、勞損，甚至骨刺等，嚴重影響到成年后的健康生活。

對于患有足關節松弛的患者，關節松弛影響著患者的日常生活，對患者的運動和工作造成巨大的影響，現有處理足關節的方法是通過外科手術拉緊治療，這種方式成本巨大且對身體造成損傷。

對于患有足部關節僵硬的患者來說，不及時進行手術治療或者其他治療方式，會導致足部進一步的變形以及足部功能的喪失。

技術實現要素：

本發明的目的在于提供一種矯正鞋墊，其能矯正兒童、青少年的走路姿勢，使得腿部正常發育，其對足關節過度松弛的患者有正畸功效，且能預防足關節僵硬患者的足部進一步變形。

本發明的實施例是這樣實現的：

一種矯正鞋墊，其包括鞋墊基體、第一外側支撐部和第二外側支撐部。鞋墊基體具有第一表面和相對的第二表面，第一表面作用于人體的足底。第一表面具有沿第二表面至第一表面方向平滑凸出的足弓支撐凸體，足弓支撐凸體作用于人體內側足弓。第一外側支撐部和第二外側支撐部分別設置在足弓支撐凸體的兩側并與鞋墊基體連接。

發明人發現：扁平足及高弓足引起的受力不平衡可以通過調節足底受力面來矯正，扁平足是腳內側足弓塌陷，受力偏向內側，易引起X形腿、足外翻等；高弓足則是腳外側受力過大，易引起O形腿、足內翻等。為此發明人設計了上述矯正鞋墊，上述矯正鞋墊置于使用者所穿的鞋中，使用者的足部進入具有此矯正鞋墊的鞋中以后，使用者足底與鞋墊基體的第一表面接觸，第一表面上的足弓支撐凸體作用于使用者的內側足弓，足弓支撐凸體支撐內側足弓，使得運動中人體對足部產生應力能夠有效的接觸于內側足弓部，使得足弓能夠正常的發育并逐漸承擔人體的體重，且在運動中能夠很好的刺激足弓的發育。使用者的外側足弓與第一外側支撐部和第二外側支撐部接觸，第一外側支撐部和第二外側支撐部支撐并穩定外側足弓的位置以及形態，使得人體在運動中能很好的修正足部的運動偏移位置，使之受力平衡。發明人所設計的矯正鞋墊能矯正兒童、青少年的走路姿勢，使得腿部正常發育，發明人還發現此矯正鞋墊對于足關節過度松弛的患者有正畸功效且能預防足關節僵硬患者的足部進一步變形。

本發明的一種實施例中，第二表面沿足弓支撐凸體凸起的方向內凹。

本發明的一種實施例中，足弓支撐凸體距第一表面最大高度為1～2.5cm。

本發明的一種實施例中，第一外側支撐部和第二外側支撐部距第一表面最大高度為1～2.5cm。

本發明的一種實施例中，矯正鞋墊還包括足跟穩定部，鞋墊基體具有后跟端面，足跟穩定部從后跟端面的兩側沿第二表面至第一表面方向上延伸。

本發明的一種實施例中，足跟穩定部距第一表面最大高度為1.5～2cm。

本發明的一種實施例中，矯正鞋墊由硬質材料制成。

本發明的一種實施例中，鞋墊基體從第二表面至第一表面的方向上依次由硬質材料層和緩沖材料層構成。第一外側支撐部和第二外側支撐部分別依次由硬質材料層和緩沖材料層構成，第一外側支撐部的緩沖材料層與第二外側支撐部的緩沖材料層相對。

本發明的一種實施例中，鞋墊基體從第二表面至第一表面的方向上依次由硬質材料層、緩沖材料層和紡織材料層制成。第一外側支撐部和第二外側支撐部分別依次由硬質材料層、緩沖材料層和紡織材料層構成，第一外側支撐部的紡織材料層與第二外側支撐部的紡織材料層相對。

本發明的一種實施例中，第一表面具有防滑結構。

本發明實施例至少具備以下有益效果：

本發明實施例提供一種矯正鞋墊，其能矯正兒童、青少年的走路姿勢，使得腿部正常發育，其對足關節過度松弛的患者有正畸功效，且能預防足關節僵硬患者的足部進一步變形。

附圖說明

為了更清楚地說明本發明實施例的技術方案，下面將對實施例中所需要使用的附圖作簡單地介紹，應當理解，以下附圖僅示出了本發明的某些實施例，因此不應被看作是對范圍的限定，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他相關的附圖。

圖1為本發明實施例1中一種矯正鞋墊的示意圖；

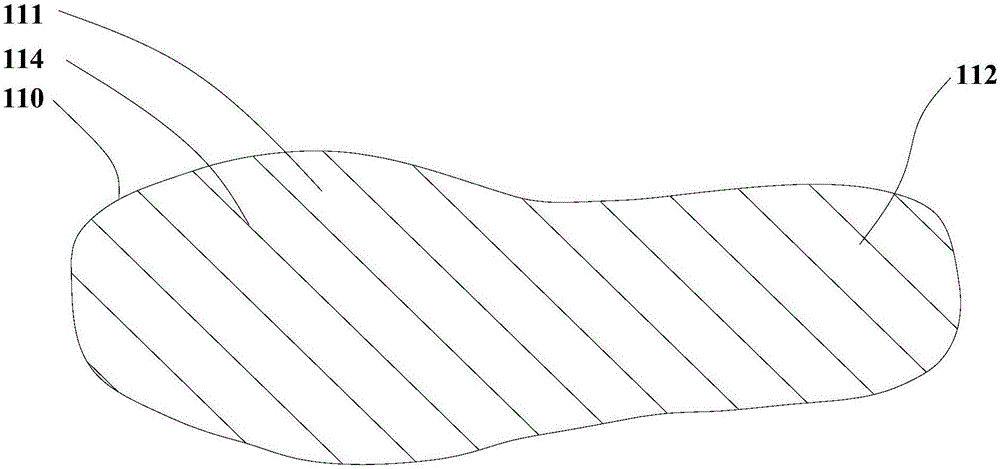

圖2為本發明實施例1中鞋墊基體的第一表面的示意圖；

圖3為本發明實施例1中矯正鞋墊的一種材料示意圖；

圖4為本發明實施例1中矯正鞋墊的一種材料示意圖；

圖5為本發明實施例1中矯正鞋墊的一種材料示意圖；

圖6為本發明實施例1中另一種矯正鞋墊的示意圖。

圖標：100-矯正鞋墊；110-鞋墊基體；111-第一表面；112-第二表面；113-后跟端面；114-防滑結構；120-第一外側支撐部；130-第二外側支撐部、140-足跟穩定部；150-足弓支撐凸體；170-硬質材料層；180-緩沖材料層；190-紡織材料層。

具體實施方式

為使本發明實施例的目的、技術方案和優點更加清楚，下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本發明一部分實施例，而不是全部的實施例。通常在此處附圖中描述和示出的本發明實施例的組件可以以各種不同的配置來布置和設計。

因此，以下對在附圖中提供的本發明的實施例的詳細描述并非旨在限制要求保護的本發明的范圍，而是僅僅表示本發明的選定實施例?；诒景l(fā)明中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

應注意到：相似的標號和字母在下面的附圖中表示類似項，因此，一旦某一項在一個附圖中被定義，則在隨后的附圖中不需要對其進行進一步定義和解釋。

在本發明的描述中，需要說明的是，術語“外”、“內”、等指示的方位或位置關系為基于附圖所示的方位或位置關系，或者是該發明產品使用時慣常擺放的方位或位置關系，僅是為了便于描述本發明和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本發明的限制。此外，術語“第一”、“第二”等僅用于區分描述，而不能理解為指示或暗示相對重要性。

在本發明的描述中，還需要說明的是，除非另有明確的規定和限定，術語“設置”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本發明中的具體含義。

實施例1

請參照圖1，本實施例提供一種矯正鞋墊100，矯正鞋墊100包括鞋墊基體110、第一外側支撐部120、第二外側支撐部130和足跟穩定部140。

請參考圖2，鞋墊基體110的橫截面與人體的足底底面相適應。

鞋墊基體110具有第一表面111和相對的第二表面112，其中第一表面111作用于人體的足底，與人體足底接觸。

第一表面111具有沿第二表面112至第一表面111方向平滑凸出的足弓支撐凸體150。

足弓支撐凸體150距第一表面111最大高度為2.5cm。

第一外側支撐部120和第二外側支撐部130分別設置在足弓支撐凸體150的兩側并與鞋墊基體110連接。

第一外側支撐部120和第二外側支撐部130距第一表面111最大高度為2.5cm。

矯正鞋墊100還包括足跟穩定部140，鞋墊基體110具有后跟端面113，足跟穩定部140從后跟端面113的兩側沿第二表面112至第一表面111方向上延伸。

足跟穩定部140距第一表面111最大高度為2cm。

第一表面111具有防滑結構114。

請參考圖3，鞋墊基體110從第二表面112至第一表面111的方向上依次由硬質材料層170、緩沖材料層180和紡織材料層190制成。第一外側支撐部120和第二外側支撐部130分別依次由硬質材料層170、緩沖材料層180和紡織材料層190構成，第一外側支撐部120的紡織材料層190與第二外側支撐部130的紡織材料層190相對。硬質材料層170的作用在于實現鞋墊的定形與實現支撐的作用。緩沖材料層180起到緩沖、軟質的作用，提高使用者運動性能的同時也起保護作用。紡織材料層190作用在于吸汗和美化。

需要說明的是，鞋墊基體110的形狀大小可以根據不同足部尺寸的人體來改變。

足弓支撐凸體150是作用于人體的內側足弓，起支撐受力作用。在本實施例中，足弓支撐凸體150是平滑凸出的，在其他具體實施方式中，足弓支撐凸體150可以是不平滑凸出。在本實施例中，足弓支撐凸體150距第一表面111最大高度為2.5cm，在其他具體實施方式中，足弓支撐凸體150距第一表面111最大高度可以為1～2.5cm中任意數值，也可以為其他高度。

在其他具體實施方式中，請參考圖6，第二表面112沿足弓支撐凸體150凸起的方向內凹。這樣的設計可以節約材料，減少了成本。

第一外側支撐部120和第二外側支撐部130作用于人體外側足弓，起支撐穩定外側足弓的作用。在本實施例中，第一外側支撐部120和第二外側支撐部130距第一表面111最大高度為2.5cm，在其他具體實施方式中，第一外側支撐部120和第二外側支撐部130距第一表面111最大高度可以為1～2.5cm中任意數值，也可以為其他高度。

足跟穩定部140作用于人體后跟，足跟穩定部140將人體后足跟半包圍，起到穩定踝關節的作用。在本實施例中，足跟穩定部140距第一表面111最大高度為2cm。在其他具體實施方式中，足跟穩定部140距第一表面111最大高度可以為1.5～2cm中的任意數值，也可以為其他數值。

防滑結構114可以為凹凸不平的結構，也可以為其他可以增大人體足部與鞋墊基體110的摩擦力的結構。

本發明中，鞋墊基體110從第二表面112至第一表面111的方向上依次由硬質材料層170、緩沖材料層180和紡織材料層190制成。在其他具體實施方式中，如圖4,鞋墊基體110從第二表面112至第一表面111的方向上可以依次由硬質材料層170、緩沖材料層180制成,其中，硬質材料層170的作用在于實現鞋墊的定形與實現支撐的作用。緩沖材料層180起到緩沖、軟質的作用，提高使用者運動性能的同時也起保護作用。如圖5,鞋墊基體110由硬質材料層170構成，鞋墊基體110為硬質材料層170主要保證鞋墊基體110的定形。

本發明中，第一外側支撐部120和第二外側支撐部130分別依次由硬質材料層170、緩沖材料層180和紡織材料層190構成，第一外側支撐部120的紡織材料層190與第二外側支撐部130的紡織材料層190相對。在其他具體實施方式中，如圖4，第一外側支撐部120和第二外側支撐部130分別依次可以由硬質材料層170、緩沖材料層180構成，第一外側支撐部120的緩沖材料層180與第二外側支撐部130的緩沖材料層180相對，其中，硬質材料層170的作用在于實現鞋墊的定形與實現支撐的作用。緩沖材料層180起到緩沖、軟質的作用，提高使用者運動性能的同時也起保護作用。。如圖5，第一外側支撐部120和第二外側支撐部130僅由硬質材料層170構成，其主要起定形的作用。

其中硬質材料層170可以由塑料制成，例如：聚對苯二甲酸乙二醇酯，也可以由其他硬質材料制成。緩沖材料層180可以由具有緩沖功能的材料制成，比如：橡膠，也可以由其他可以緩沖材料制成或者具有緩沖功能的結構制成(比如氣墊)。紡織材料層190可以由防止材料制成，比如：布料，也可以由其他紡織材料制成。

發明人發現：扁平足及高弓足引起的受力不平衡可以通過調節足底受力面來矯正，扁平足是腳內側足弓塌陷，受力偏向內側，易引起X形腿、足外翻等；高弓足則是腳外側受力過大，易引起O形腿、足內翻等。為此發明人設計了矯正鞋墊100，矯正鞋墊100置于使用者所穿的鞋中，使用者的足部進入具有此矯正鞋墊100的鞋中以后，使用者足底與鞋墊基體110的第一表面111接觸，第一表面111上的足弓支撐凸體150作用于使用者的內側足弓，足弓支撐凸體150支撐內側足弓，使得運動中人體對足部產生應力能夠有效的接觸于內側足弓部，使得足弓能夠正常的發育并逐漸承擔人體的體重，且在運動中能夠很好的刺激足弓的發育。使用者的外側足弓與第一外側支撐部120和第二外側支撐部130接觸，第一外側支撐部120和第二外側支撐部130支撐并穩定外側足弓的位置以及形態，使得人體在運動中能很好的修正足部的運動偏移位置，使之受力平衡。設置于鞋墊基體110后跟端面113的足跟穩定部140可以半包裹人體后足跟，起到穩定踝關節的作用。發明人所設計的矯正鞋墊100能矯正兒童、青少年的走路姿勢，使得腿部正常發育，發明人還發現此矯正鞋墊100對于足關節過度松弛的患者有正畸功效且能預防足關節僵硬患者的足部進一步變形。

以上所述僅為本發明的優選實施例而已，并不用于限制本發明，對于本領域的技術人員來說，本發明可以有各種更改和變化。凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之。
