本發明涉及一種輸液架，具體是一種新型輸液架，屬于醫療設備技術領域。

背景技術：

隨著科技的飛速發展，一般的醫院都通過特有的系統對醫院進行管理，醫生剛剛開的藥方轉眼就可以發往所需要的部門，為醫院管理和運行提供了方便，而輸液是一種常用的醫療手段之一，輸液又名打點滴或者掛水，是由靜脈滴注輸入體內的大劑量注射液，輸液用的藥物都是由醫生開出的。

在醫院的門診或是急診部門常常要用到輸液這種醫療方式，在輸液的過程中往往需要換藥瓶或是藥袋，而在門診和急診部門是整個醫院最忙碌的部門，人在忙碌的過程中往往會犯錯，但是在輸液換藥的過程中是不允許出現錯誤的，但是如今的市場上沒有相關的確認設備，全靠醫護人員進行確認，安全性能較低。因此，針對上述問題提出一種新型輸液架。

技術實現要素：

本發明的目的就在于為了解決上述問題而提供一種新型輸液架。

本發明通過以下技術方案來實現上述目的，一種新型輸液架，包括主體柱、底座、萬向輪、與主體柱為一體化結構的掛瓶橫梁和安裝底座，所述主體柱底端安裝帶有萬向輪的底座，且與之對應的主體柱另一端設有掛瓶橫梁，所述掛瓶橫梁的末端設有掛鉤，所述掛鉤的一側設置由樹脂制成的擋板，所述主體柱的中間部位安裝有置物臺，所述置物臺頂部的主體柱表面通過固定螺釘安裝有兩個安裝板，其中的一塊安裝板表面安裝有安裝底座，與之對應的另一塊安裝板表面安裝有求救器，所述安裝底座頂端固定有存儲條，且存儲條頂端安裝有條碼掃描器，所述條碼掃描器的兩個外側壁分別設有顯示屏和掃描鏡頭，所述條碼掃描器的頂端安裝有藍牙，所述求救器內部設有揚聲器，且求救器的外側壁安裝有話筒，所述求救器的頂端和底端分別安裝有交換機和呼叫器。

優選的，所述交換機是局域網交換機或是無線網交換機中的一種。

優選的，所述條碼掃描器是一種CCD條碼掃描器，且條碼掃描器與存儲條內部電性連接。

優選的，所述擋板的截面積為圓弧型結構，且擋板凹陷的一側端面靠近所述掛鉤。

本發明的有益效果是：本發明通過條碼掃描器可以掃描藥瓶上的二維碼，識別藥瓶中盛裝的藥物的種類，在換藥之前做最后一次的確認，通過顯示屏查看將要換的藥是否準確，確保在醫院緊張、忙碌的環境下換藥不會出錯，進一步提高了醫院工作流程的規范性和安全性，通過藍牙可以將存儲條接入醫院的系統內部，將醫生給患者開的藥方下載至存儲條，為通過條碼掃描器進一步判斷是否正確換藥提供基礎，通過設置在掛鉤一側的圓弧形結構的擋板，可以避免在輸液架移動時輸液瓶亂晃，限制輸液瓶晃動，降低其對正常輸液的影響，通過求救器和呼叫器可以實時呼叫醫護人員，以解決突發事件，為患者在輸液時提供安全保障。

附圖說明

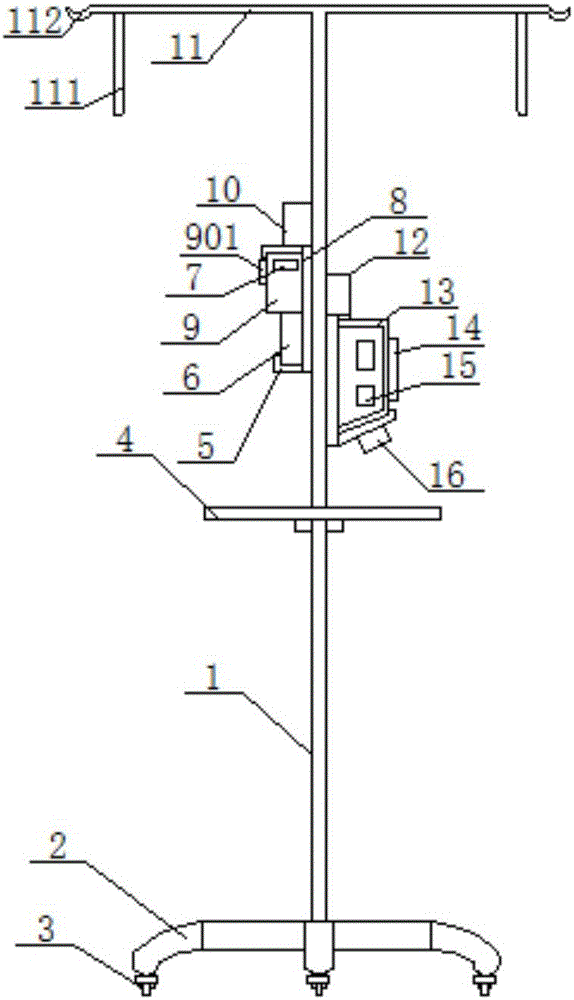

圖1為本發明整體結構示意圖；

圖2為本發明安裝板與主體柱連接結構示意圖；

圖3為本發明擋板結構示意圖；

圖4為本發明工作原理示意圖。

圖中：1、主體柱，2、底座，3、萬向輪，4、置物臺，5、安裝底座，6、存儲條，7、顯示屏，8、安裝板，801、固定螺釘，9、條碼掃描器，901、掃描鏡頭，10、藍牙，11、掛瓶橫梁，111、擋板，112、掛鉤，12、交換機，13、求救器，14、話筒，15、揚聲器，16、呼叫器。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-4所示，一種新型輸液架，包括主體柱1、底座2、萬向輪3、與主體柱1為一體化結構的掛瓶橫梁11和安裝底座5，所述主體柱1底端安裝帶有萬向輪3的底座2，且與之對應的主體柱1另一端設有掛瓶橫梁11，所述掛瓶橫梁11的末端設有掛鉤112，所述掛鉤112的一側設置由樹脂制成的擋板111，通過擋板111可以避免輸液架在移動的過程中輸液瓶亂晃，所述主體柱1的中間部位安裝有置物臺4，所述置物臺4頂部的主體柱1表面通過固定螺釘801安裝有兩個安裝板8，其中的一塊安裝板8表面安裝有安裝底座5，與之對應的另一塊安裝板8表面安裝有求救器13，所述安裝底座5頂端固定有存儲條6，且存儲條6頂端安裝有條碼掃描器9，所述條碼掃描器9的兩個外側壁分別設有顯示屏7和掃描鏡頭901，所述條碼掃描器9的頂端安裝有藍牙10，所述求救器13內部設有揚聲器15，且求救器13的外側壁安裝有話筒14，所述求救器13的頂端和底端分別安裝有交換機12和呼叫器16，通過交換機12將其他設備接入醫院的系統。

作為本發明的一種技術優化方案，所述交換機12是局域網交換機或是無線網交換機中的一種，實現設備與醫院系統的連接。

作為本發明的一種技術優化方案，所述條碼掃描器9是一種CCD條碼掃描器，且條碼掃描器9與存儲條6內部電性連接，對待換的藥品進行鑒別。

作為本發明的一種技術優化方案，所述擋板111的截面積為圓弧型結構，且擋板111凹陷的一側端面靠近所述掛鉤112，避免輸液架在移動過程中藥瓶亂晃。

本發明在使用時，通過藍牙10的信息傳輸功能將醫生所開的藥方導入存儲條6內，顯示屏7為存儲條6的輸出端，即存儲條6的信息通過顯示屏7展現，在生產藥品時可以在藥品的盛裝器皿的銘牌上印有相應的二維碼，在換藥之前，將二維碼對準條碼掃描器9表面的掃描鏡頭901，掃描鏡頭901掃描二維碼之后，在顯示屏7上顯示藥品的種類，通過與存儲條6內的藥品種類對比，確認換藥是否準確，患者可以通過呼叫器16呼叫醫護人員，呼叫器16的工作原理類似于病房內的呼叫裝置，區別在于呼叫器16通過交換機12與醫院的系統進行信息的交換，病患在遇到突發狀況時可以通過話筒14呼救，話筒14與揚聲器15之間通過放大電路連接，通過交換機12可以使輸液架上的設備通過無線網或是局域網中的一種與醫院的系統連接。

對于本領域技術人員而言，顯然本發明不限于上述示范性實施例的細節，而且在不背離本發明的精神或基本特征的情況下，能夠以其他的具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本發明的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的得同要件的含義和范圍內的所有變化囊括在本發明內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
