本發明涉及一種婦科醫療器械，具體涉及一種陰道采樣筆。

背景技術：

目前臨床當中需要一些輔助工具來進行樣本采集檢測工作，然后通過這些輔助工具直接搬運采集來的檢測樣本裝有稀釋液(或檢測助劑)的容器中，密封封存之后，再借助震動儀器將檢測樣本充分融入形成混合液中，最后滴取混合液到試片上，完成采集工作，這其中避免了醫療工作者直接接觸檢測樣本，避免檢測樣本醫源性感染的發生，同時也使得采集工作簡單、方便、安全、衛生，又提高了采集的工作效率，同時也防止檢測樣本的病原體對醫療工作者的侵襲。針對婦科疾病而生產設計的采樣筆少之又少，為了更好的保護檢測樣本，需要對檢測樣本進行厭氧保護，現有的產品中隔離防護工作都不到位。

綜上可知，如何將采集到的檢測樣本完好保護并隔絕空氣，這是一個難題。

技術實現要素：

發明目的：本發明針對現有技術采集工具輸出檢測病原麻煩，而又可能造成醫源性感染風險等問題，提供了一種安全可靠，輸出檢測簡易，又可以厭氧保存樣本的陰道采樣筆。

技術方案：為解決上述技術問題，本發明提出了一種陰道采樣筆，包括筆套、筆桿、采集頭和筆帽；所述采集頭設置于所述筆套的前端，所述采集頭與筆桿活動連接；所述筆套內設置有采集頭收納腔和筆桿收納腔；所述采集頭收納腔內填充有保護凝膠，所述采集頭收納腔一端設有容許采集頭通過的通路，所述采集頭收納腔的另一端與筆桿收納腔連通，且在連通處設置有一墊圈，所述墊圈中設置有容許筆桿通過的通孔；所述筆帽罩設在所述采集頭的外圍；所述筆桿的尾端延伸出所述筆套的尾端，所述筆桿中段外壁上設置有一圈凸出的凸緣，所述筆桿外套設有一彈簧，所述彈簧被壓縮在所述凸緣和墊圈之間，所述筆桿后部設置有一抵消所述彈簧復位力的限制機構，所述限制機構上設置有打破其與所述彈簧復位力平衡的失衡機構；所述筆桿的尾端連接有一按鈕，所述按鈕位于所述筆套外。

作為優選，所述筆帽含有筆帽一和筆帽二。

作為優選，所述墊圈與筆套為一體注塑成型結構。

作為優選，所述筆套的后端還設有使用狀態提示孔。

有益效果：本發明提出的陰道采集筆，將筆帽摘下后即可使用，方便簡單，在采集完成后按動按鈕將采集頭收回至充滿保護凝膠的采集頭收納腔內，即可實施厭氧保護，與傳統的采集筆相比，能更好的隔絕氧氣，防止采集樣本污染。本發明還具有結構簡單，不易損壞，成本低廉，保護性能強等特點。

附圖說明

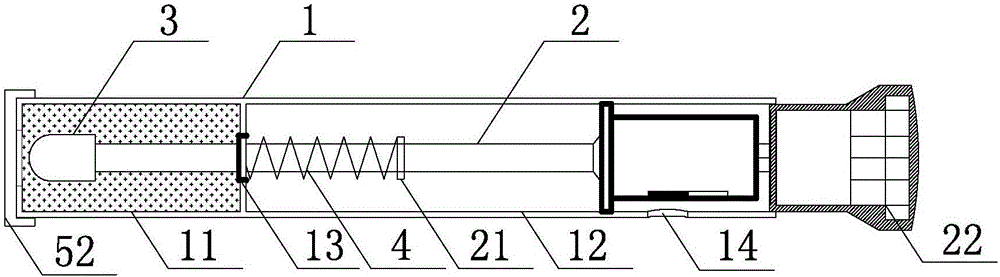

圖1為本發明的結構示意圖；

圖2為本發明的采集完成后使用狀態圖。

其中，1-筆套，2-筆桿，3-采集頭，4-彈簧，5-筆帽，11-采集頭收納腔，12-筆桿收納腔，13-墊圈，14-使用狀態提示孔，21-凸緣，22-按鈕，51-筆帽一，52-筆帽二。

具體實施方式

下面結合附圖和具體實施例，進一步闡明本發明。

根據上述技術方案，本實施例中提供了一種陰道采樣筆，包括筆套1、筆桿2、采集頭3和筆帽5；所述采集頭3設置于所述筆套1的前端，所述采集頭3與筆桿2活動連接；所述筆套1內設置有采集頭收納腔11和筆桿收納腔12；所述采集頭收納腔11內填充有保護凝膠，所述采集頭收納腔11一端設有容許采集頭3通過的通路，所述采集頭收納腔11的另一端與筆桿收納腔12連通，且在連通處設置有一墊圈13，所述墊圈13中設置有容許筆桿2通過的通孔；所述筆帽5罩設在所述采集頭3的外圍；所述筆桿2的尾端延伸出所述筆套1的尾端，所述筆桿2中段外壁上設置有一圈凸出的凸緣21，所述筆桿2外套設有一彈簧4，所述彈簧4被壓縮在所述凸緣21和墊圈13之間，所述筆桿2后部設置有一抵消所述彈簧復位力的限制機構，所述限制機構上設置有打破其與所述彈簧復位力平衡的失衡機構；所述筆桿2的尾端連接有一按鈕22，所述按鈕22位于所述筆套1外。

本實施例中所述的墊圈13與筆套1為一體注塑成型結構，在大量生產時可節省產品的組裝時間，降低生產成本。同時所述墊圈13內還含有密封圈，因為集頭收納腔11內填充有保護凝膠，筆桿2在活動時會帶出部分保護凝膠，為了防止上述情況發生，在墊圈13內設有油封圈，防止保護凝膠泄露，同時阻止空氣進入的集頭收納腔11內。

為了更好的保護檢測樣本，本發明的筆帽5為復合式設計，即筆帽二52可以與筆帽一51組合在一起，當本發明未在采集狀態時，由筆帽一51來保護采集頭3，在采集完成后，采集頭3浸入采集頭收納腔11內，將筆帽二52蓋在筆套1外側，這樣可以有效的防止采集頭3與外界空氣接觸，同時阻止采集頭收納腔11內的保護凝膠溢出。

考慮到本發明的使用環境，本實施例中所述筆套1采用無毒無刺激性的材料制成，且有一定的彈性，與皮膚接觸無不良反應。采集頭3按照國際標準消毒后進行安裝使用，嚴格篩選，避免出現感染等問題。

使用原理如下：在常規狀態下，采集頭3裝載在筆套1中并由筆帽一51防護，而彈簧4壓縮在筆桿2和筆套1內壁之間，此時采集頭未浸入采集頭收納腔11內；當采集時，只需取下筆帽一51，露出采集頭3，用采集頭3前部采集部采集到足量檢測標本之后，按下按鈕22，此時彈簧4平衡打破，彈簧4復原，筆桿2也可以移動了，采集頭3浸入采集頭收納腔11內，然后蓋上筆帽二52，完成整個采集工作，如圖2所示狀態。

應理解這些實施例僅用于說明本發明而不用于限制本發明的范圍，在閱讀了本發明之后，本領域技術人員對本發明的各種等價形式的修改均落于本申請所附權利要求所限定的范圍。
