本發明涉及文物消毒領域，尤其是涉及一種移動式熏蒸消毒機。

背景技術：

文物是人類在歷史發展過程中留下來的遺物和遺跡，它不僅是人類寶貴的歷史文化遺產，也是人類還原歷史文化、了解先輩生活的重要媒介，更是我們傳承祖先精神衣缽的實物存在，隨著越來越多的文物被出土，出土的文物都會存放在博物館中；除了新出土的文物在館藏之前需要進行進行消毒滅菌之外，其他的館藏文物由于受到空氣溫濕度、光線、空氣污染物和有害衛生區以及病蟲害等因素的影響對文物也有一定的損害，因此，館藏的文物也需要定期的消毒，這樣才能從根本上防止蟲害和霉害讓文物繼續出現不可逆和不可恢復的損壞。

但是現在大多數的博物館的規模較小，館藏的文物數量小，新出土的文物數量也較少，由于文物消毒機的價格昂貴，很多小型的博物館都沒有購置文物消毒機；因此很小型博物館都采用簡單的消毒方法對文物進行滅菌消毒，比如：在封閉的房間、塑料袋或者封閉的箱體中放入文物，再放入自揮發的消毒藥物或者充入消毒氣體來實現文物的消毒，有的博物館購置有消毒機，但是消毒機的使用次數極少，造成極大的資源浪費；并且現在市場上的文物消毒機也有許多不足：第一、現在的消毒機使用的消毒劑基本都是環氧乙烷，環氧乙烷有毒，并且有致癌作用，并且沒有對使用之后的消殘余毒劑進行處理，導致對工作人員和環境的污染極大；第二、對文物的消毒效果差；第三、在消毒過程中，文物受到消毒環境的影響，文物的材質和結構會發生變化，導致文物的壽命嚴重縮短等。

技術實現要素：

針對現有技術中的上述問題，本發明提出了一種移動式熏蒸消毒機，本發明旨在提供一種可遠距離移動、文物消毒效果好以及對環境和工人損壞小的熏蒸消毒機。

本發明的技術方案為：移動式熏蒸消毒機，包括汽車及消毒機，所述汽車尾部處設置安裝室；

所述消毒機包括消毒艙，消毒艙內部設置有放置文物的腔室，腔室靠近底部處設置有水平的孔板；所述消毒艙的側壁上設置有用于打開或者關閉腔室的艙門，所述艙門與腔室的側壁上設置有相互配合的鎖緊機構；

還包括設置在與艙門相鄰的左側壁或者右側壁上的安裝箱，

氣體循環裝置，其固定在安裝箱的底面上，氣體循環裝置的進風口和出風口分別通過進口風管和出口風管與消毒艙連通，所述進口風管上設置有加熱裝置；

真空裝置，其固定在安裝箱內，真空裝置的一個接口通過管道與消毒艙連通，另一接口通過管道與外界和安裝在安裝箱內的殘氣處理裝置連通；

濕度調節裝置，其固定在安裝箱內上，所述濕度調節裝置與進口風管連通；

消毒劑供給裝置，所述消毒供給裝置設置在腔室的頂部或者底部；

所述消毒機通過底架固定在安裝室中，且消毒機的艙門位于靠近汽車的后廂門處。

進一步地，所述氣體循環裝置為風機，風機的出風口通過進風管道與消毒艙靠近頂部處連通，風機的進風口通過出風管道與消毒艙靠近底部處連通。

進一步地，所述加熱裝置為氣體加熱器。

進一步地，所述真空裝置為真空泵，所述真空泵與外界連通的管道山和與殘氣處理裝置連通的管道上分別設置有閥門。

進一步地，所述濕度調節裝置為加濕器。

進一步地，所述消毒劑供給裝置包括設置在腔室底面與孔板之間可拉動的消毒劑蒸發箱，所述消毒劑蒸發箱中放有消毒劑包，所述腔室室壁上設置有用于將消毒劑包刺破的頂針。

進一步地，所述消毒劑包為蒜素消毒劑包或者植物精油消毒劑包。

進一步地，所述鎖緊裝置包括固定在消毒艙側壁邊緣上的卡扣，所述艙門側壁的邊緣鉸接有與卡扣配合的卡塊。

進一步地，所述腔室中設置有水平的隔板，所述腔室側壁上設置多個用于安裝隔板的卡條。

與現有技術相比，本發明的有益效果是：

①本發明通過按照汽車安裝室的尺寸設計消毒機的尺寸，并且通過直接在安裝室內將消毒機組裝成型，通過底座直接固定在安裝室中，避免了消毒機需要通過吊裝才能放置在車上，這樣也不方便消毒機在安裝室中進行固定，保證消毒機不被損壞；這樣可以將消毒機遠距離移動，當博物館中文物需要定期消毒時，消毒機就可到該博物館中，直接在汽車上對文物進行消毒，這樣使得多少的博物館不用購置昂貴的消毒機，也可以對文物實現良好的消毒，保證文物不被繼續損壞，使得消毒機可以對多個博物館的文物進行消毒滅菌，使得大幅度的節約了資源。

②本發明中消毒機中使用的消毒劑為蒜素或者植物精油，這兩種消毒劑不僅對霉菌、蟲卵和其他細菌的殺菌和殺蟲效果好，更重要的是對工人身體的損壞小，對環境的污染小，并且本申請中設置殘氣處理裝置，將殘余的消毒氣體進行處理和吸收，使得將消毒氣體對環境和人工的影響降至最低。

③本發明通過設置加熱裝置和濕度調節裝置對即將進入消毒艙內的循環氣體進行加熱和濕度調整，對循環氣體加熱和調濕主要是為了在消毒艙內營造適宜文物的環境，使得避免文物在消毒過程中由于溫濕度的差異造成文物損壞或者文物內部結構發生不可逆的變化；對循環氣體加熱的另一個作用就是將文物上附著的霉菌和蟲卵等進行活化，霉菌和蟲卵活化之后，使得文物消毒的效果大幅度提升。

附圖說明

圖1為本發明的結構示意圖。

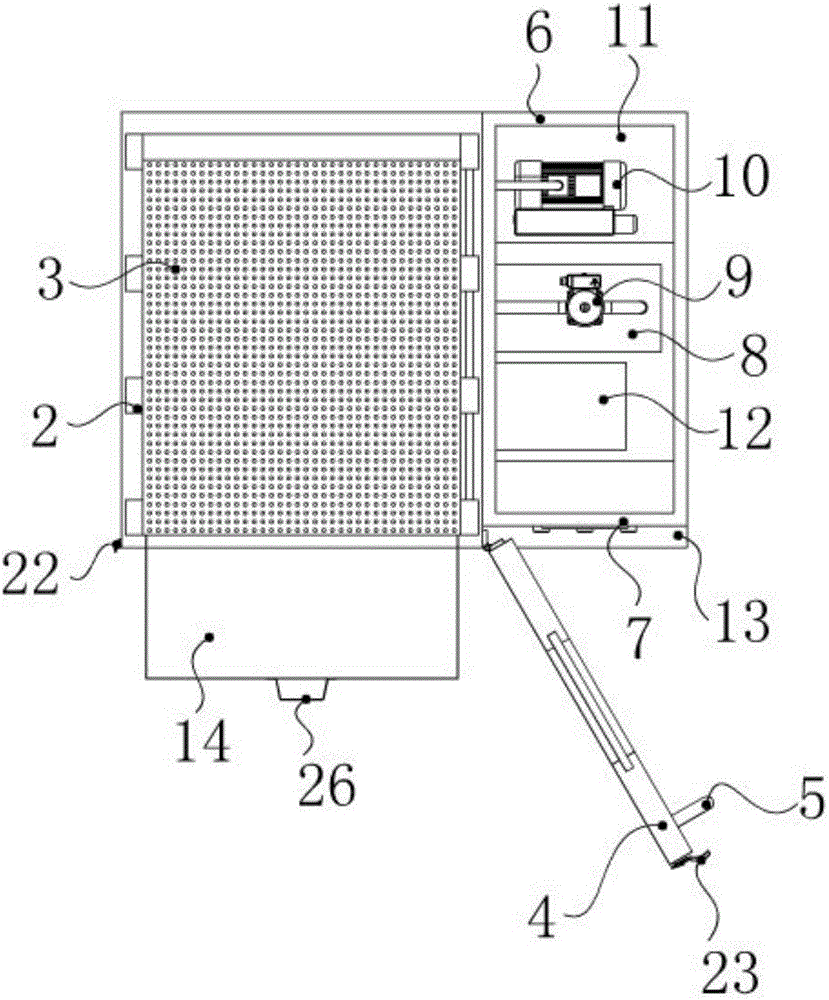

圖2為本發明中消毒機的機構示意圖。

圖3為消毒供給裝置的另一種實施方式的示意圖。

圖4為鎖緊裝置的結構示意圖。

具體實施方式

下面結合附圖及實施例對本發明中的技術方案進一步說明。

參照附圖1、2，本發明包括汽車1及消毒機，汽車1尾部處設置安裝室；

消毒機包括消毒艙2，消毒艙2內部設置有放置文物的腔室，腔室靠近底部處設置有水平的孔板3，設置水平的孔板3是用于放置需要消毒的文物，然后在腔室頂部與底部之間循環的消毒氣體可以與消毒文物所有的表面進行充分接觸，使得能夠對文物進行充分和全面的消毒；消毒艙2的側壁上設置有用于打開或者關閉腔室的艙門4，艙門4上設置有拉手5，艙門4與腔室的側壁上設置有相互配合的鎖緊機構；

還包括設置在與艙門4相鄰的左側壁或者右側壁上的安裝箱6，安裝箱6上設置有控制箱，控制箱上設置有控制面板7，控制面板7上設置有消毒機電源開關和PLC控制系統。

氣體循環裝置8，其固定在安裝箱6的底面上，氣體循環裝置8的進風口和出風口分別通過進口風管和出口風管與消毒艙2連通；就實現了消毒氣體在消毒艙2中的不斷循環；進口風管上設置有加熱裝置9，加熱裝置9對進行循環的氣體進行加熱，使得消毒艙2中的溫度能夠保持一定，使得消毒艙2的溫度適宜放置文物，并且加熱還可以使得文物表面上附著的霉菌和蟲卵被活化，使得文物消毒的效果更好，這樣設置加熱裝置9，使得節約了加熱裝置9的安裝空間，使得消毒艙2的體積更大。

真空裝置10，其固定在安裝箱6內，真空裝置10的一個接口通過管道與消毒艙2連通，另一接口通過管道與外界和安裝在安裝箱6內的殘氣處理裝置11連通；殘氣處理裝置11為裝有氫氧化鈉堿溶液的箱體；真空裝置10在開始通入循環氣體之前，將消毒艙2內的空氣抽出，使得消毒艙2內為負壓的狀態，然后再通入循環消毒氣體，由于艙內是負壓，使得循環消毒氣體中的消毒劑能夠在文物表面上的霉菌和蟲卵中更好、更快的滲透，能夠將霉菌和蟲卵完全殺死，使得文物的消毒效果更好；當文物消毒完畢之后，真空裝置10將消毒艙2內的氣體抽入殘氣處理裝置11內進行吸收處理。

濕度調節裝置12，其固定在安裝箱6內上，濕度調節裝置12與進口風管連通；濕度調節裝置12可以對循環氣體的濕度進行調整，從而通過調整循環氣體的濕度，保證消毒艙2內的濕度，使得消毒艙2內的濕度適宜保存文物，避免文物消毒過程中造成文物中的水分流失，防止文物的結構發生不可逆的損壞，使得在保證文物良好的消毒效果的同時，更重要的是避免文物被損壞的情況的發生；

消毒劑供給裝置，消毒供給裝置設置在腔室的頂部或者底部，將消毒供給裝置設置在消毒艙內，一方面是減少安裝箱的尺寸，使得消毒艙的內部空間更大，另一方面從根本上防止了消毒劑泄漏的情況發生；

消毒機通過底架13固定在安裝室中，且消毒機的艙門4位于靠近汽車1的后廂門處，底架13固定在安裝室中，底架13頂部的邊緣處分別設置凸條(圖中未示出)，凸條用于限制消毒機在安裝室的位置，防止汽車1行使過程中，上坡或者下坡時，避免消毒機在安裝室中出現滑動的情況，避免發生碰撞消毒機或者汽車1被損壞的情況發生。

氣體循環裝置8為風機，風機的出風口通過進風管道與消毒艙2靠近頂部處連通，風機的進風口通過出風管道與消毒艙2靠近底部處連通；或者風機的出風口通過進風管道與消毒艙2靠近底部處連通，風機的進風口通過出風管道與消毒艙2靠近頂部處連通；這樣就使得循環氣體可以從消毒艙2的頂部進入，從消毒艙2的底部流出，再通過風機實現循環氣體的循環，當然循環氣體也可以從消毒艙2的底部進入，從消毒艙2的頂部流出，再通過風機進行循壞。

加熱裝置9為氣體加熱器，氣體加熱器用于對循環氣體進行加熱。

真空裝置10為真空泵，真空泵與外界連通的管道上和與殘氣處理裝置11連通的管道上分別設置有閥門；這樣使得當文物消毒完畢之后，真空泵將消毒艙2內的循環氣體抽入到殘氣處理裝置11中進行及時處理和吸收，然后切換閥門，打開與外界連通的管道上的閥門，然后將干凈的空氣抽入消毒艙2內進行清洗，再將清洗后的氣體抽入殘氣處理裝置11，對消毒艙2重復清洗3-5次，使得消毒艙2內的消毒氣體完全被出入到殘氣處理裝置11中，避免文物上殘留消毒劑，可以根據文物消毒要求，選擇合適的氣體清洗消毒艙2，比如選擇氮氣等。

濕度調節裝置12為加濕器，加濕器用于對循環氣體的濕度進行調整，可以在加濕器上設置循環氣體濕度的要求。

參照附圖2，消毒劑供給裝置包括設置在腔室底面與孔板3之間可拉動的消毒劑蒸發箱14，消毒劑蒸發箱設置拉環26；消毒劑蒸發箱14中放有消毒劑包(圖中未示出)，腔室室壁上設置有用于將消毒劑包刺破的頂針；頂針也可以設置在孔板3的底面上；當把文物放在在孔板3上之后，然后將消毒劑蒸發箱14拉出，將消毒劑包放在消毒劑蒸發箱14內，消毒劑包的尺寸與消毒劑蒸發箱14的尺寸稍小，當然也可以把消毒劑包設置成各種尺寸的，在消毒劑蒸發箱14上設置擋板，對消毒劑包的位置進行限定；通過推進消毒劑蒸發箱14，頂針將消毒劑包刺破，消毒劑流出；然后通過在消毒艙2內通入循環氣體，循環氣體加熱之后，容易使得消毒劑進行揮發與循環氣體混合，使得通過循環氣體的不斷循環，使得消毒劑在整個的消毒艙2內進行均勻分布，并且與文物進行充分的接觸，使得文物的消毒效果好。

參照附圖3，消毒劑供給裝置包括裝有消毒劑的瓶狀容器15，瓶狀容器15通過瓶蓋16旋緊密封，瓶蓋16的外表面上固定有齒輪17；消毒艙2的頂部設置安裝孔，瓶狀容器15倒置固定在安裝孔中；艙門4靠近頂部處固定有水平的連桿18，連桿18的另一端固定有齒條19且位于消毒艙2內，齒輪17外圈與齒條19嚙合，瓶狀容器15的正下方設置有盛物盤20，盛物盤20的側壁固定在消毒艙的內側壁上；將文物放進消毒艙2之后，再將瓶狀容器15在安裝孔中夾住，安裝孔的側壁上安裝有防止瓶狀容器15轉動的摩擦層21，摩擦層21可以由橡膠材料制成；然后關閉艙門4，艙門4帶動連桿18運動，使得固定在連桿18上的齒條19運動，從而帶動齒輪17轉動，齒輪17轉動帶動與齒輪17固定一起的瓶蓋16旋轉，將瓶蓋16擰開，使得瓶狀容器15中的消毒劑留在盛物盤20中，然后從消毒艙2頂部進入的循環氣體與揮發的消毒劑混合，實現文物的消毒，循環氣體每循環一次經過盛物盤20時，循環氣體中的消毒劑含量增加，使得循環氣體的消毒劑濃度一致，保證文物的消毒效果更好。

消毒劑包為蒜素消毒劑包或者植物精油消毒劑包，保證消毒劑對人體和環境的損害最小，消毒效果好，并且通過殘氣處理處理裝置的堿溶液可以對殘余的消毒氣體進行吸收，將消毒氣體中的硫類物質轉化為硫酸鹽類物質，避免硫類物質進入到環境中造成污染，也避免對人體造成危害。

參照附圖4，鎖緊裝置包括固定在消毒艙2側壁邊緣上的卡扣22，艙門4側壁的邊緣鉸接有與卡扣22配合的卡塊，卡塊包括手柄23、固定部24和卡緊部25，固定部24鉸接在艙門4的側壁上，手柄23和卡緊部25分別與固定部24一體成型，通過向上扳動手柄23，卡緊部25就與卡扣22配合使得艙門4緊密關閉，向下扳動手柄23，卡緊部25就從卡扣22中移出；使得鎖緊裝置結構簡單，消毒過程中保證艙門4關閉的密封性好，防止消毒氣體泄漏，當打開和關閉艙門4時又比較方便和省力。

腔室中設置有水平的隔板(圖中未示出)，隔板上設置若干通孔，腔室側壁上設置多個用于安裝隔板的卡條(圖中未示出)；這樣使得可以根據消毒文物的體積，在合適的位置安裝隔板，隔板上還可以放置其他的文物，通孔的設置使得消毒氣體能夠與文物充分接觸，使得將消毒艙2內的空間利用最大化，提高文物的消毒效率。

以上所述僅為本發明的較佳實施例而已，并不用以限制本發明，凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
