本發明屬于醫用設備技術領域，具體地說涉及一種醫用消毒裝置。

背景技術：

外源性感染，又稱交叉感染，是指各種原因引起的患者在醫院內遭受非自身固有的病原體侵襲而發生的感染。醫療設備和醫療器具表面皆可存在細菌、病毒、真菌等微生物，與該類物品接觸的相關人員將面臨遭受醫院感染的危險。

近年來，以醫用氣動物流傳輸系統為代表的醫院物流傳輸系統開始應用到各地醫院。物流傳輸系統用于將盛放藥品的傳輸箱傳遞到各個不同的科室，經過不同科室的傳輸箱最終又可能匯聚到同一個藥房或配夜中心，當傳輸箱經過各個科室時，各科室的病毒、細菌等微生物很有可能附著在傳輸箱上。如果不對傳輸箱進行一定的滅菌處理，很有可能造成交叉感染。

因此，為醫用物流系統配備相應的消毒殺菌設備，顯得尤為重要。現有的醫用消毒柜是將物品放于消毒柜中，關上柜門進行消毒，消毒物品的數量受限，且全程需要人工操作，另外，紫外線往往是單方向照射，滅菌效果不理想。

技術實現要素：

針對現有技術的種種不足，為了解決上述問題，現提出一種全程自動化運行、靈活度高、降低設備維修率、殺菌效果顯著的醫用消毒裝置。

為實現上述目的，本發明提供如下技術方案：

一種醫用消毒裝置，至少包括一級消毒單元，且各級消毒單元順次排列，所述消毒單元包括：

框架，所述框架內部設有用于放置待消毒傳輸箱的空間；

位于框架下方的傳送機構，用于沿著消毒單元輸送傳輸箱；

位于首末兩級的消毒單元處設有門禁機構，用于控制傳輸箱進入或輸出消毒裝置。

進一步，還包括底板，所述底板位于傳送機構下方，所述框架的內壁及底板的上表面均設有紫外線燈管，所述框架上設有觀察窗。

進一步，所述傳送機構包括間隔設置的兩塊支撐板和貫穿兩塊支撐板的主傳動軸，所述兩塊支撐板的相對側上均至少設有兩級輔傳動組，且后級輔傳動組與前級輔傳動組順次連接。

進一步，所述主傳動軸的一端設有與主傳動軸同軸的第一錐齒輪，所述支撐板靠近第一錐齒輪的一側設有傳送電機，所述傳送電機的輸出端設有與第一錐齒輪相嚙合的第二錐齒輪。

進一步，所述輔傳動組包括通過同步帶連接的第一軸頭和第二軸頭，后級輔傳動組的第一軸頭與前級輔傳動組的第二軸頭通過同步帶連接。

進一步，所述主傳動軸的兩端分別通過同步帶與位于最前級的第一軸頭連接。

進一步，所述門禁機構包括固定板、門板和門禁驅動組件，所述固定板與底板連接，所述門板底部通過滑軌與固定板連接，其頂部通過連接支架與門禁驅動組件連接。

進一步，所述門禁驅動組件包括門禁電機以及通過同步帶連接的主動輪和從動輪，所述門板包括左門板和右門板，所述左門板、右門板分別通過連接支架與同步帶的不同運行側連接。

進一步，所述門禁機構處設有電控箱機構，所述電控箱機構包括相鉸接的箱體和箱蓋，所述箱蓋上有轉舌鎖，所述箱體設為上下開口結構，所述門禁機構的頂部設于箱體內。

進一步，所述支撐板、門板上均設有光檢感應器。

本發明的有益效果是：

1、傳輸箱的傳輸依靠傳送機構完成，傳輸箱進入或輸出消毒裝置依靠門禁機構控制，同時，傳送機構和門禁機構配合光檢感應器，實現全程自動化運行，消毒過程無需工作人員參與，可對消毒時間進行設置，極大地降低了人工成本和時間成本。

2、消毒裝置包括多個消毒單元，將消毒裝置模塊化，院方可以根據實際需要，隨意拼接不同數量的消毒單元，靈活度高，同時，模塊化拼接結構，有助于減少零部件數量，降低生產成本，降低設備維修率。

3、采用軸頭實現傳輸箱的傳輸過程，傳輸箱在消毒單元內基本處于懸空狀態，同時，通過在框架的內壁及底板的上表面均設有紫外線燈管，實現全方位無死角殺菌，殺菌效果顯著。

附圖說明

圖1是本發明的一種實施方式的整體結構示意圖；

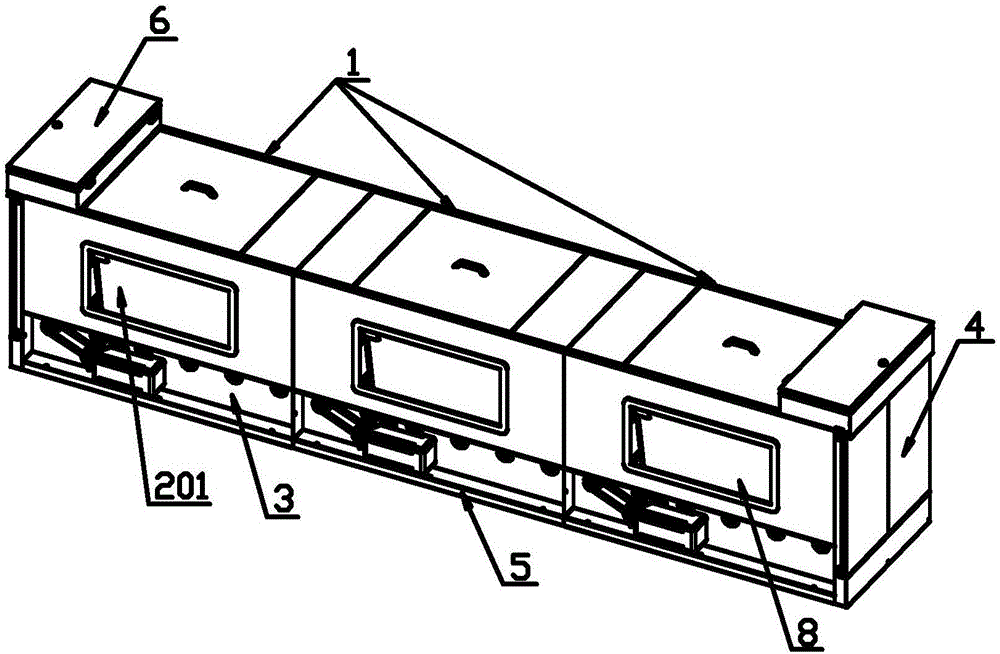

圖2是本發明的另一種實施方式的整體結構示意圖；

圖3是本發明的消毒單元的拆解結構示意圖；

圖4是本發明的傳送機構結構示意圖；

圖5是本發明的處于打開狀態的門禁機構結構示意圖；

圖6是本發明的處于關閉狀態的門禁機構結構示意圖；

圖7是圖6中A處局部結構示意圖；

圖8是本發明的電控箱機構結構示意圖。

附圖中：1-消毒單元、2-框架、201-觀察窗、3-傳送機構、301-傳送電機、302-支撐板、303-主傳動軸、304-第一錐齒輪、305-第二錐齒輪、306-第一軸頭、307-第二軸頭、4-門禁機構、401-左門板、402-右門板、403-門禁驅動組件、404-連接支架、405-固定板、406-滑軌、407-門禁電機、408-主動輪、409-從動輪、410-張緊輪、411-連接件、5-底板、6-電控箱機構、601-箱體、602-箱蓋、603-轉舌鎖、7-蓋板、8-觀察窗、9-紫外線燈管、10-光檢感應器、11-同步帶。

具體實施方式

為了使本領域的人員更好地理解本發明的技術方案，下面結合本發明的附圖，對本發明的技術方案進行清楚、完整的描述，基于本申請中的實施例，本領域普通技術人員在沒有做出創造性勞動的前提下所獲得的其它類同實施例，都應當屬于本申請保護的范圍。

實施例一：

如圖1所示，一種醫用消毒裝置，包括一級消毒單元1，所述消毒單元1包括框架2、傳送機構3和門禁機構4，所述框架2內部設有用于放置待消毒傳輸箱的空間，傳送機構3位于框架2的下方，用于沿著消毒單元1輸送傳輸箱，門禁機構4位于消毒單元1的首末兩端，用于控制傳輸箱進入或輸出消毒裝置，所述框架2的頂部設有蓋板7，蓋板7與框架2可拆卸連接，便于消毒單元1內部結構維修。

在其他一些實施例中，所述消毒單元1可以順次排列多個，如圖2所示，3個消毒單元1順次排列，可同時對3個傳輸箱進行消毒，工作效率高。位于首末兩級的消毒單元1處設有門禁機構4，用于控制傳輸箱進入或輸出消毒裝置。

如圖1-2所示，所述傳送機構3的下方設有底板5，為了解決現有紫外線單方向照射的問題，所述框架2的內壁及底板5的上表面均設有紫外線燈管9，對傳輸箱進行全方位、無死角殺菌，殺菌效果顯著，另外，為了便于觀察消毒單元1內的工作情況，在框架2上設觀察窗201。

如圖3-4所示，所述傳送機構3包括2塊支撐板302和主傳動軸303，所述2塊支撐板302間隔設置，所述主傳動軸303的兩端分別貫穿所述2塊支撐板302，所述2塊支撐板302的相對側上均至少設有兩級輔傳動組，所述傳輸箱置于輔傳動組上方，為了保證傳輸箱的順暢傳輸，后級輔傳動組與前級輔傳動組順次連接，本實施例中，所述輔傳動組設為3組。

所述輔傳動組包括通過同步帶11連接的第一軸頭306和第二軸頭307，后級輔傳動組的第一軸頭306與前級輔傳動組的第二軸頭307通過同步帶11連接，前級輔傳動組帶動后級輔傳動組運轉，采用軸頭實現傳輸箱的傳輸過程，傳輸箱在消毒單元1內基本處于懸空狀態，有助于提高殺菌效果。

所述主傳動軸303的一端設有與主傳動軸303同軸的第一錐齒輪304，所述支撐板302靠近第一錐齒輪304的一側設有傳送電機301，所述傳送電機301的輸出端設有與第一錐齒輪304相嚙合的第二錐齒輪305，所述傳送電機301輸出動力，依次帶動第二錐齒輪305、第一錐齒輪304和主傳動軸303轉動，加之，所述主傳動軸303的兩端分別通過同步帶11與位于最前級的第一軸頭306連接，因此，所述主傳動軸303將輸出動力分別傳送至2塊支撐板302上的輔傳動組上，通過傳送電機301同時帶動2塊支撐板302上的輔傳動組運轉，節省動力資源。

所述主傳動軸303、第一軸頭306、第二軸頭307與支撐板302相交處均設有軸承座和滾動軸承，可以實現相對轉動。為了便于檢測傳輸箱的位置，所述支撐板302上設有光檢感應器10。在其他一些實施例中，所述同步帶11可以設為圓皮帶，在另外一些實施例中，同步帶傳動可以采用齒輪齒條傳動代替。

實施例二：

如圖3、圖5和圖6所示，所述門禁機構4包括固定板405、門板和門禁驅動組件403，所述固定板405與底板5連接，所述門板底部通過滑軌406與固定板405連接，門板頂部通過連接支架404與門禁驅動組件403連接，門禁驅動組件403通過連接支架404帶動門板沿著滑軌406滑動。

所述門禁驅動組件403包括門禁電機407以及通過同步帶11連接的主動輪408、從動輪409和張緊輪410，所述主動輪408與門禁電機407的輸出端連接，張緊輪410用于調整同步帶11的張力。本實施例中，所述門板設為雙開門，其包括左門板401和右門板402，所述左門板401、右門板402分別通過連接支架404與同步帶11的不同運行側連接，也就是說，當同步帶11運行時，左門板401、右門板402的移動方向相反，實現開門和關門操作，為了檢測門板是否移動到極限位置，所述門板上設有光檢感應器10。

如圖7所示，所述連接支架404一端與門板鉸接，其另一端設置有連接件411，所述連接件411設為U型，所述同步帶11嵌入連接件411的開口內。

如圖3和圖8所示，所述門禁機構4處設有電控箱機構6，所述電控箱機構包括相鉸接的箱體601和箱蓋602，所述箱蓋602上有轉舌鎖603，轉動轉舌鎖603將箱體601和箱蓋602進行扣合或分離，所述箱體601設為上下開口結構，所述門禁機構4的頂部設于箱體601內，也就是說，所述門禁驅動組件403置于箱體601內，起防護作用。

如圖1-7所示，根據實際需要，順次拼接不同數量的消毒單元1，本實施例中拼接3個消毒單元1，同時對3個傳輸箱進行消毒，將消毒裝置模塊化，院方可以根據實際需要，隨意拼接不同數量的消毒單元1，靈活度高，同時，模塊化拼接結構，有助于減少零部件數量，降低生產成本，降低設備維修率，門禁機構4的初始狀態為門板關閉狀態。

首先，接收到消毒指令后，位于首級消毒單元1處的門禁驅動組件403工作，帶動左門板401、右門板402分離，光檢感應器10檢測到門板到達極限位置后，傳遞停止指令到門禁電機407，門禁電機407停止轉動，位于首級消毒單元1處的門板完全分離。

然后，所述傳送機構3工作，傳輸箱進行傳輸，當光檢感應器10檢測到3個傳輸箱均進入消毒單元1時，傳送機構3停止工作，此時，門禁電機407反方向轉動，位于首級消毒單元1處的門板閉合，紫外線燈管9通電，等通電時間達到設定消毒時間后，紫外線燈管9斷電熄滅。

最后，位于首、末級消毒單元1處的門禁驅動組件403同時工作，兩處門板同時打開，待兩處門板完全分離后，所述傳送機構3工作，已消毒的3個傳輸箱移出，待消毒的傳輸箱移入，重復以上消毒過程，全程自動化運行，消毒過程無需工作人員參與，可對消毒時間進行設置，極大地降低了人工成本和時間成本。

以上已將本發明做一詳細說明，以上所述，僅為本發明之較佳實施例而已，當不能限定本發明實施范圍，即凡依本申請范圍所作均等變化與修飾，皆應仍屬本發明涵蓋范圍內。
