本發明涉及微創手術器械，尤其涉及一種穿刺針結構。

背景技術：

穿刺器是一種微創手術中(尤其是硬管腔鏡手術)，用于建立進入體腔的人工通道的手術器械。穿刺器通常包含套管組件和穿刺針兩部分。其臨床的一般使用方式為：先在患者皮膚上切開小口，再將穿刺針貫穿套管組件，穿刺針的遠端超過套管組件的遠端，再一起經由皮膚開口處穿透體壁進入體腔。

穿透體壁的過程中，手術醫生握持穿刺器并施加較大的穿刺操作力，用于克服刺破和割開組織的阻力，以及擴張和脹大組織的阻力。穿刺針的遠端通常包含鋒利的刀片，有助于減小刺破和割開組織的力。而穿透體壁的瞬間所述阻力突然消失，醫生來不及停止施力或由于慣性作用，所述刀片可能意外損傷患者內部組織。因此穿刺針通常包含可選擇性的軸向移動的保護罩和自動鎖定裝置，稱之為有刀自動保護穿刺針(后文簡稱保護穿刺針)。所述保護穿刺針具有鎖定狀態和釋放狀態：處于所述釋放狀態時，所述保護罩可由遠端向近端退回而露出所述刀片；處于保護狀態時，所述保護罩不能由遠端向近端退回，所述刀片被保護罩所覆蓋。而且，穿透體壁的瞬間，幾乎同時觸發所述自動鎖定裝置，從而迅速的自動的從釋放狀態切換為保護狀態。即穿透體壁的瞬間，所述保護罩幾乎同時的，迅速的移動至遠端覆蓋刀片并鎖定，從而防止刀片露出造成意外損傷。

穿刺針刀片及保護罩穿透體壁的瞬間，由于體壁的肌肉和組織與保護罩間存在阻力，因此保護罩由近端向遠端移動而覆蓋刀片并鎖定的過程會延遲。圖1描繪了一種現有的臨床應用常見的保護穿刺器10穿透體壁的示意圖。所述保護穿刺器10包含刀片20，保護罩30，套管遠端40和復位彈簧50(未示出)，所述保護罩30包含圓錐尖端32，圓柱端34和刀槽36，所述套管遠端40包含傾斜的套管唇41。所述穿刺器10穿透體壁的過程，主要包括刀片20切割肌肉和組織，圓錐尖端32擴張切口和套管遠端40擴張切口。參考圖1，當?shù)镀?0和圓錐尖端32完全穿透體壁進入體腔時，刀片20已經裸露在保護罩30之外，有較大的意外損傷患者內臟器官或組織的風險。理想情況下，所述復位彈簧50的復位力應立即的驅動保護罩30由近端向遠端移動并覆蓋刀片20；然而，由于所述保護罩30的圓柱端34露出在傾斜套管唇41之外，所述圓柱端34與肌肉組織之間存在較大的摩擦力，當其摩擦力大于所述保護罩30的復位力時，所述保護罩30不能覆蓋刀片20。增大所述復位力可以解決此問題，然而增大復位力必然增大穿刺過程的阻力，從而增加了整體穿刺力。到目前為止，已披露的現有技術中尚無針對此問題的詳細研究和解決方案。

為了減小損傷內部器官的風險，臨床應用中醫生握持穿刺器進行穿刺操作時，不是以簡單直線運動的方式向體內刺入，而是一邊小范圍的來回旋轉一邊向體內刺入。這種來回旋轉式的刺入方法，有利于撕裂和脹大肌肉組織，同時有利于控制刺入速度和減小前述慣性作用。然而這種來回旋轉式的刺入方法，所述保護穿刺針的刀片隨著來回旋轉并切割肌肉組織，導致創口不規則，從而額外增大了對于患者的損傷，并增加了切口疝并發癥的發生概率。

研究表明，采用不含刀片的穿刺針(后文稱為無刀穿刺針)有利于減小對于患者的損傷。如前文所述，使用帶刀保護穿刺針進行體壁穿刺時，其刀片刺破和切割肌肉和組織；而使用所述無刀穿刺針進行體壁穿刺時，由于不含鋒利的刀片，其遠端刺破肌肉和組織，并撕裂分離肌肉纖維和脹大創口直到穿刺針和套管組件整體穿過體壁?？梢?，所述無刀穿刺針相對于保護穿刺針，減小了對于肌肉組織的切割損傷，有利于術后恢復，有利于減小切口疝并發癥的概率。通常據此得出使用無刀穿刺針比使用有刀(保護)穿刺針對于患者損傷更小的結論。然而使用所述無刀穿刺針進行體壁穿刺，其穿刺針力通常大于所述帶刀保護穿刺針的穿刺力，所以更難控制，反而增加了損傷患者內部器官和組織的風險。

為解決前述一個問題或多個問題，本發明提出一種包含組合工作刃的穿刺器。

技術實現要素：

因此，本發明的一個目的是提供一種包含組合工作刃的穿刺器。

在本發明的一個方面，一種穿刺器包含穿刺針和套管組件，所述套管組件包括中空套管，所述中空套管包括套管遠端和套管唇；所述穿刺針包含手柄部分和遠端部分以及其間的桿部分。所述穿刺器工作時，所述穿刺針貫穿所述套管組件用于穿透患者體壁建立穿刺通道。所述遠端部分包含保護罩和工作刃，所述工作刃包含遠端金屬刀刃和近端塑膠刀刃。所述金屬刀刃有利于刺破，切割肌肉或組織，而所述塑膠刀刃有利于撕裂和擴張肌肉或組織。所述遠端部分包含工作模式和保護模式，所述工作模式下，所述保護罩可由遠端向近端移動并露出所述工作刃，所述保護模式下，至少所述金屬刀刃被所述保護罩覆蓋；所述手柄部分包含用以實現所述工作模式和保護模式相互切換的鎖定機構。

一種方案中，所述保護罩包含外保護罩和內保護罩。

另一種方案中，所述桿部分包含固定桿和活動桿。所述外保護罩包含外罩基體和與之連接的外罩傾斜遠端，所述外罩傾斜遠端包含遠端軸孔，所述遠端軸孔穿透所述外罩傾斜遠端形成外罩唇。所述外保護罩與所述固定桿連接，所述工作刃朝向近端延伸并與固定桿或手柄連接，其中遠端金屬刀刃向遠端延伸并露出在所述穿刺針貫穿所述套管組件時，所述外罩傾斜遠端整體暴露在套管唇之外。所述內保護罩包含內罩基體和與之連接的內罩傾斜遠端，所述工作模式下，所述金屬刀刃暴露在所述內罩傾斜遠端之外，而保護模式下，所述金屬刀刃被所述內罩傾斜遠端所覆蓋。

又一種方案中，所述外保護罩與所述固定桿相互固定在一起，且所述近端塑膠刀刃露出在所述外罩傾斜遠端之外。又一種方案中，所述穿刺針的遠端部分包含外罩復位彈簧，所述外罩復位彈簧可驅動所述外保護罩沿所述固定桿的軸線方向相對于所述固定桿運動。又一種方案中，自然狀態下，所述外罩復位彈簧驅動所述外保護罩由近端向遠端移動并覆蓋所述近端塑膠刀刃。

在本發明的又一個方面，所述穿刺針的手柄部分包含鎖定機構，所述鎖定機構至少包含鎖定部分，釋放部分和觸發部分。所述鎖定機構包括初始鎖定狀態，釋放狀態，觸發狀態和復位鎖定狀態。所述初始鎖定狀態下，所述遠端部分處于保護模式，所述釋放狀態和觸發狀態下，所述遠端部分處于工作模式，所述復位鎖定狀態下，所述遠端部分由工作模式轉變?yōu)楸Ｗo模式。

附圖說明

為了更充分的了解本發明的實質，下面將結合附圖進行詳細的描述，其中：

圖1是現有技術的穿刺器穿透患者體壁的示意圖；

圖2是穿刺器組件的立體圖；

圖3是本發的第一實施例的穿刺針的立體圖；

圖4是圖3所示穿刺針的立體的分解圖；

圖5是圖4所示穿刺針的刀柄和工作刃的分解視圖；

圖6是圖4所示穿刺針的遠端部分的剖視圖；

圖7是圖6所示遠端部分的旋轉90的剖視圖；

圖8是圖4所示穿刺針垂直工作刃方向的縱向剖視圖；

圖9是圖4所示鎖件的立體示意圖；

圖10是圖10所示穿刺針的手柄部分局部立體視圖；

圖11是圖9所示穿刺針處于釋放狀態時的示意圖；

圖12是圖9所示穿刺針處于觸發狀態時的示意圖；

圖13是本發明第二實施例的遠端部分的立體分解視圖；

圖14是圖13所示刀柄和工作刃的立體分解視圖；

圖15是實施例二的固定遠端部分的側向投影視圖；

圖16是圖15所示固定遠端部分的16-16剖視圖；

圖17是實施例二的內保護罩的側向投影視圖；

圖18是圖17所示內保護罩的18-18剖視圖；

圖19是本發明第二實施例穿刺針垂直工作刃方向的縱向剖視圖；

圖20是圖19所示穿刺針遠端部分的放大視圖；

圖21是圖20所示遠端部分的旋轉90的視圖；

圖22是圖19所示穿刺針處于釋放狀態時的示意圖；

圖23是圖19所示穿刺針處于觸發狀態時的示意圖；

圖24是圖23所示遠端部分的旋轉90的視圖；

圖25是圖19所示穿刺針處于復位鎖定狀態時的示意圖；

圖26是圖24所示穿刺針穿刺患者體壁的模擬示意圖；

圖27是穿刺針的內保護罩穿透患者體壁時的模擬示意圖；

圖28是本發明第三實施例的遠端部分的立體分解視圖；

圖29是第三實施例的外保護罩的剖視圖；

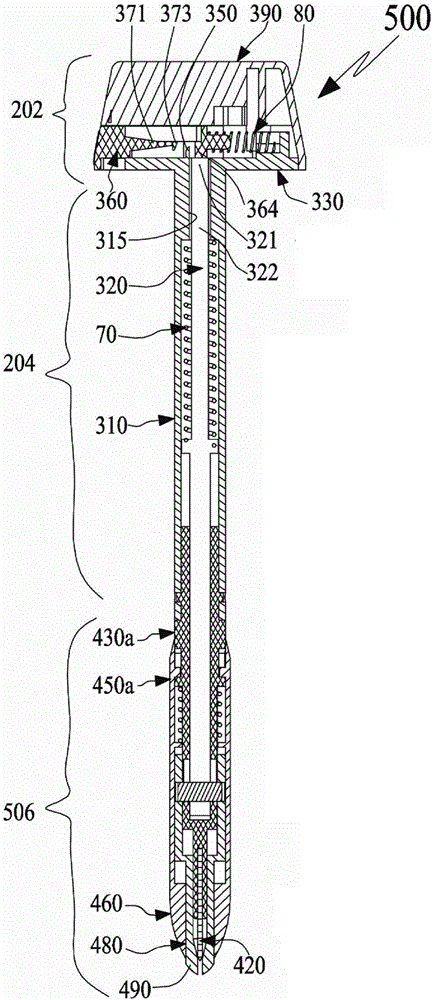

圖30是本發明第三實施例穿刺針垂直工作刃方向的縱向剖視圖；

圖31是圖30所示穿刺針遠端部分的放大視圖；

圖32是圖31所示遠端部分的旋轉90的視圖；

圖33是圖30所示穿刺針處于釋放狀態時的示意圖；

圖34是圖30所示穿刺針處于觸發狀態時的示意圖；

圖35是圖30所示穿刺針處于復位鎖定狀態時的示意圖；

圖36是圖35所示遠端部分的旋轉90的視圖；

圖37是圖34所示穿刺針穿刺患者體壁的模擬示意圖；

圖38是穿刺針的內保護罩穿透患者體壁時的模擬示意圖；

圖39圖套管遠端穿透患者體壁時的模擬示意圖。

在所有的視圖中，相同的標號表示等同的零件或部件。

具體實施方式

這里公開了本發明的實施方案，但是，應該理解所公開的實施方案僅是本發明的示例，本發明可以通過不同的方式實現。因此，這里公開的內容不是被解釋為限制性的，而是僅作為權利要求的基礎，以及作為教導本領域技術人員如何使用本發明的基礎。

圖2-3描繪了穿刺器1000的整體結構。一種典型的穿刺器1000包含套管組件100和穿刺針200。套管組件100包含密封倉110，通氣閥120和套管130。所述密封倉110包含套管頂面111(未示出)和中心通孔113(未示出)，通常零密封(亦稱自動密封)和密封膜(亦稱器械密封)由遠端向近端依次安裝在密封倉110中。所述零密封通常不提供對于插入器械的密封，而在器械移走時自動關閉并形成密封。所述密封膜在器械插入時箍緊器械并形成密封。所述套管130包含開放的套管遠端132以及聯通密封倉110的中空管133，所述套管遠端132包含套管唇131。所述穿刺針200可主要劃分成手柄部分202，桿部分204和遠端部分206。所述手柄部分包含手柄頂面391和手柄底面333。

參考圖2-3，所述穿刺針200貫穿套管組件100，所述套管頂面111和手柄底面333相接觸。定義所述套管組件100含有通氣閥120的一側為正面107，其相對面為背面108，其兩側為側面109。根據穿刺針200與套管組件100匹配時的位置關系，定義穿刺針的前面207，后面208和左右側面209。當進行穿刺動作時，醫生手指緊握密封倉110，而手掌緊貼手柄頂面391和后面208，持續的施加穿刺操作力使其穿透患者體壁。一旦完全穿透體壁，穿刺針被取走，留下套管組件作為器械進出體腔的通道。為方便表述，后續凡接近操作者的一方定義為近端，而遠離操作者的一方定義為遠端，定義穿刺針桿部分204的中心軸線為軸線201，后續凡大致平行軸線201的方向稱為軸向，大致垂直軸線201的方向稱為橫向。

圖4-10詳細描繪了本發明的第一個實施例，自動保護穿刺針200的結構組成和裝配關系。參考圖4-5，所述穿刺針200的遠端部分206包含固定遠端部分210和活動遠端部分270。所述固定遠端部分210包含金屬刀片220和刀柄230，所述活動遠端部分270包含保護罩280。

參考圖4-5，所述金屬刀片220包含平面形刀體222，刀尖223和兩個相互成銳角的金屬刀刃224。所述刀柄230包括刀柄近端232和刀柄遠端238，凸臺234的一端連接刀柄近端232而其另一端連接中間柱體236。所述中間柱體236向遠端延伸并與所述刀柄遠端238連接，所述刀柄遠端238向遠端延伸并與所述固定平臺239連接。所述刀柄遠端238還包括塑膠刀片240，所述塑膠刀片240包含平面刀體242和兩個塑膠刀刃244。所述塑膠刀片240與所述刀柄遠端238連成一體。參考圖5-7，本領域技術人員可以想到，可采用多種公知的連接技術，例如粘接，焊接，二次注塑，機械固定等方式將所述金屬刀片220安裝在刀柄230上。本實例中采用膠水粘接的方法將所述金屬刀片220固定在所述固定平臺239之上，且所述金屬刀刃224和所述塑膠刀刃244的形狀，尺寸和角度相匹配，所述金屬刀刃224和所述塑膠刀刃244之間順滑過渡，沒有明顯的間隙或臺階。所述金屬刀刃224和所述塑膠刀刃244組合在一起稱為工作刃249。所述刀柄230還包括刀柄軸孔233，所述中間柱體236包含與刀柄軸孔233聯通的過孔235。所述過孔235近似為矩形，包括橫向短邊235a和軸向長邊235b，且所述軸向長邊235b大致與所述刀柄軸孔233的軸線平行。所述刀柄近端232的外表面包含多個鎖扣237。

所述桿部分204包含固定桿310和活動桿320。參考圖4，圖7和圖8，所述固定桿310包含中心軸線311(未示出)，固定桿近端312和固定桿遠端318及介于其間的連接桿314。所述固定桿310還包含軸向穿透所述近端312和遠端318的固定桿軸孔313。所述固定桿軸孔313包含第一軸孔315和第二軸孔317，所述第一軸孔315從近端穿透所述固定桿近端312并朝向遠端延伸，所述第二軸孔317從遠端穿透所述固定桿遠端318并朝向近端延伸。本實例中，所述第一軸孔315的內徑小于所述第二軸孔317的內徑，二者相交形成內軸肩316。所述固定桿310還包括橫向穿透所述遠端318并與所述第二軸孔聯通的多個刀柄鎖孔319。參考圖6-8，所述刀柄230安裝在所述固定桿310之上，其中所述刀柄近端232與所述第二軸孔317匹配，所述鎖扣237扣進所述刀柄鎖孔319中，從而將所述刀柄230和所述固定桿310牢固的固定在一起。

參考圖4，圖6和圖7，所述保護罩280包含近端罩282和保護罩傾斜遠端290以及介于其間的保護罩基體284。所述保護罩280還包括中心軸281(未示出)和保護罩軸孔283。所述保護罩軸孔283包括近端通孔285和遠端盲孔287，所述近端通孔285由近端穿透所述近端罩282向遠端延伸并與所述遠端盲孔287相連。本實例中所述遠端盲孔287的內徑小于所述近端通孔285的內徑，二者相交形成臺階286。所述遠端盲孔287向遠端延伸至所述保護罩傾斜遠端290內部。所述保護罩280還包含橫向穿透所述近端罩282并與所述近端通孔285聯通的側孔289。所述保護罩傾斜遠端290包含保護罩傾斜外表面292和刀槽293，所述刀槽293橫向穿透所述外表面292，形成頂端299和傾斜邊298。

參考圖4，所述活動桿320包括近端活動桿322和遠端活動桿326及其之間的凸臺324，所述凸臺324的直徑大于所述近端活動桿322的直徑。所述近端活動桿322包括近端桿頭321，所述遠端活動桿326的包括遠端桿頭327，所述遠端桿頭327包含銷孔325。

參考圖6-8，所述活動桿320安裝在所述刀柄230和固定桿310的內部，其中所述近端活動桿322與所述第一軸孔315匹配，而所述遠端活動桿326與所述刀柄軸孔233匹配，且所述銷孔325與所述過孔235基本對齊。所述保護罩280安裝在所述刀柄230的外部，所述近端通孔285與所述中間柱體236的形狀和尺寸匹配，且側孔289和銷孔325對齊。銷90包含長邊92，寬邊94和高邊96。所述銷90，銷孔325，過孔235和側孔289的形狀和尺寸匹配，銷90從外向內依次穿過側孔289，過孔235和銷孔325，且銷90與側孔289過盈配合，從而將保護罩280和活動桿320牢固的固定在一起。所述軸向長邊235b的尺寸大于銷90的寬邊94的尺寸，則保護罩280和活動桿320可一起沿著軸向運動。當保護罩280和活動桿320由遠端向近端移動露出刀尖223或金屬刀刃224，稱所述遠端部分206處于工作模式；當保護罩280和活動桿320由近端向遠端運動覆蓋刀尖223和金屬刀刃224并鎖定時(即保護罩280和活動桿320不能由遠端向近端運動)，稱所述遠端部分206處于保護模式。所述保護罩復位彈簧70安裝在近端桿322之上，介于內軸肩316和凸臺324之間并處于壓縮狀態，即所述保護罩復位彈簧70具有軸向舒張力，從而驅動所述活動桿320和保護罩280由近端向遠端移動。自然狀態下(即當保護罩不受外力的狀態)，所述活動桿320和保護罩280在所述軸向舒張力的作用下自動的移動至其軸向運動行程的遠端終點。

參考圖4和圖10，所述手柄部分202包含手柄基體330，鎖定機構340和手柄倉390。所述手柄基體330包含手柄凸緣332。所述手柄凸緣332包含上面331和手柄底面333。所述手柄凸緣332還包括固定座334，導向筋335，導向槽336，缺口337和四個近似均布的固定柱338。參考圖4，所述手柄倉390包括手柄頂面391，側壁392和按鈕缺口393。所述手柄倉390還包括4個具有中心盲孔的固定柱398以及多個軸向限位筋(未示出)。所述鎖定機構340包含鎖齒350，鎖件360和鎖件復位彈簧80。所述鎖齒350包含鎖定面352和斜坡面354。一種可選的實施方案中，所述固定桿310，手柄基體330和鎖齒350連接在一起，形成單個零件，稱為主體370。所述固定桿近端312與所述手柄底面333連接成一體，且所述第一軸孔315穿透所述手柄凸緣332。而所述鎖齒350與所述手柄凸緣332的上面331連接成一體，且所述鎖定面352與所述第一軸孔315外切。

參考圖4和圖9，所述鎖件360具有近端平面361和遠端平面369。所述鎖件360包含釋放端363和鎖定端364。2個導向壁362將釋放端363和鎖定端364連接在一起，形成近似矩形的空腔365，所述空腔365在鎖定端364處包含半圓形孔366。所述鎖定端364包含彈簧固定軸367。所述釋放端363包含按鈕368和觸發臂371。所述觸發臂371從釋放端363朝向所述空腔365內部延伸，所述觸發臂371包含釋放鉤373。所述釋放鉤373包含咬合面372和觸發面374。所述遠端平面369包含導向塊375。

參考圖4-10，其中主要參考圖10。所述鎖件360安裝在所述手柄凸緣332上，其中所述導向壁362與所述導向筋335匹配，所述所述遠端平面369與上面331匹配，使鎖件360在上面331限定的平面內，可沿著導向筋335滑動。鎖件復位彈簧80的一端安裝在所述固定座334中，而其另一端安裝在彈簧固定軸367上，并處于壓縮狀態。本領域技術人員可以想到，可采用多種公知的連接技術，例如粘接，焊接，機械固定等方式將所述手柄倉390安裝到手柄基體330上。本實例中，所述4個固定柱338與4個固定柱398的中心盲孔對齊并過盈配合從而將所述手柄基體330和手柄倉390牢固的固定在一起，且所述多個軸向限位筋分別限制鎖件360和鎖件復位彈簧80的軸向位移。本領域一個普通的技術人員可以稍作適應性修改，很容易理解和運用軸向限位筋實現如下功能：所述鎖件360可以在所述上面331限定的平面內沿著導向筋335滑動且其軸向(平行軸線201的方向)位移足夠??；所述鎖件復位彈簧80可自由伸縮變形且其軸向(平行軸線201的方向)位移足夠小。限于篇幅和為了簡化表述，本發明的圖示中并未詳細披露所述軸向限位筋的結構。

初始鎖定狀態：參考圖8和10，所述鎖件復位彈簧80處于壓縮狀態而具有橫向舒張力，所述橫向舒張力推動所述鎖件360沿著導向筋335朝向手柄倉390的外部方向滑動至其橫向運動行程的外部終點；且所述鎖定端364堵住所述第一軸孔315，所述釋放鉤373不與所述鎖齒350接觸，稱之為鎖定狀態。處于鎖定狀態時，所述保護罩280完全覆蓋刀片220并鎖定(即保護罩280和活動桿320不能由遠端向近端運動)，所述穿刺針200的遠端部分206處于保護模式。

釋放狀態：參考圖11，施加外力按下按鈕368，使鎖件360沿著導向筋335朝向手柄倉390內部的方向移動，所述鎖件復位彈簧80被繼續壓縮，直到所述釋放鉤373的觸發面374接觸所述鎖齒350的斜坡面354；繼續滑動則所述斜坡面354擠壓觸發面374，使得所述觸發臂371產生彈性變形和釋放鉤373產生由遠端向近端的軸向位移；繼續滑動使所述釋放鉤373跨過所述鎖齒350，所述觸發臂371回彈使得所述鎖定面352與所述咬合面372咬合。此時所述鎖定端364已移開，露出所述第一軸孔315，所述保護罩280和活動桿320可以從遠端向近端移動，稱之為釋放狀態。停止施加外力，所述鎖件復位彈簧80的舒張力推動所述鎖件360沿著導向筋335朝向手柄倉390外部的方向滑動，而由于所述釋放鉤373與所述鎖齒350咬合，使得所述鎖件360不能滑動而處于穩定狀態。

觸發狀態：參考圖3和圖4，所述穿刺針200貫穿套管組件100然后一起經由穿刺點的皮膚切口處向體內穿刺。如前文所述按下按鈕368使所述穿刺針200處于釋放狀態，參考圖11，當保護罩280受到軸向壓縮力時，所述保護罩280和活動桿320和從遠端向近端運動至露出金屬刀片220的刀尖223和金屬刀刃224。狀態1，參考圖11，所述活動桿320的近端桿頭321接觸釋放鉤373的觸發面374，繼續運動迫使觸發臂371變形和釋放鉤373產生由遠端向近端的軸向位移而與鎖齒350脫開，即鎖件被釋放；狀態2，參考圖12，近端桿頭321繼續由遠端向近端運動至軸向運動行程的近端終點，此時釋放鉤373已與鎖齒350完全脫開，所述鎖件360在鎖件復位彈簧80推力作用下沿著導向筋335朝向手柄倉390外部的方向滑動，直到鎖定端364被近端活動桿322擋?。粻顟B(tài)1和狀態2所述穿刺針200的遠端部分206處于工作模式。

復位鎖定狀態：一旦穿刺針200完全穿透體壁，所述保護罩280所受到的橫向壓力和軸向阻力消失，所述保護罩280和活動桿320在保護罩復位彈簧70的推力作用下迅速向遠端移動至軸向運動行程的遠端終點。而鎖件360在鎖件復位彈簧80的推力作用下沿著導向筋335朝向手柄倉390的外部方向迅速滑動，直到鎖定端364擋住所述第一軸孔315，使得所述近端桿頭321不能由遠端向近端退回，則穿刺針的遠端部分206由工作模式轉變成保護模式。即穿刺針穿透體壁后繼續向體腔運動并接觸體腔內器官或組織時，所述刀尖223和金屬刀刃224不會露出，僅保護罩280接觸腔內器官或組織。

在本實例中，所述鎖定機構340包含鎖齒350，鎖件360和鎖件復位彈簧80，實現工作模式和保護模式之間的相互切換。然而所述鎖定機構340可以多種方式實現。自美國專利US4535773披露第一個保護穿刺針至今，其后設計者們陸續披露了大量的用于實現保護穿刺針的保護狀態(即穿刺針的保護罩被鎖定)和釋放狀態(即穿刺針的保護罩可移動)之間相互切換的鎖定機構，本領域的技術人員容易理解，對已披露的鎖定機構做簡單的適應性修改，即可用于本發明的工作模式和保護模式之間的相互切換。對于本領域的技術人員，其他類似的鎖定機構也是可以想到的。

實施例一的優點：

基于腹壁解剖學，人體腹壁從體外向體內依次為皮膚，脂肪層，肌肉層和腹膜。皮膚具有很好的彈性和強度，建立穿刺通道時通常先將穿刺位置的皮膚切開，其切口寬度約為穿刺器最大直徑的1.5倍，則穿刺時皮膚處的刺破和脹大阻力沒有或者很小。腹膜的厚度較薄，約為1mm，肌肉層的厚度通常為10～15mm，脂肪層的厚度因肥胖程度不同而差異很大，通常為15～40mm。脂肪層相對較疏松，刺破和擴張脂肪層的力度適中；肌肉層相對較致密，刺破和擴張肌肉層的力度較大；腹膜彈性較好，刺破和擴張腹膜的力度較大。

肌肉層的厚度和特性表明，穿透肌肉層所需的穿刺力在整個穿刺力中占有較大的比重。所述肌肉層是由多條纖維狀的肌肉由筋膜包裹形成的。同時了解人體解剖學和材料科學的技術人員應該可以理解，腹壁(體壁)的材料可以近似看成彈性的，各向異性的材料，而且還具有一定的切口敏感性。不鋒利的物體經皮膚切口處刺向腹壁時，腹壁表現為彈性伸長；當一定鋒利程度尖頭或薄壁結構經皮膚切口處刺向腹壁時，主要表現為刺破和撕裂筋膜從而分離肌肉纖維，而非切斷肌肉纖維；當對含有傷口的腹壁施加側向拉扯撕裂力或整體脹大力時，腹壁優先沿著先前的切口繼續長大而非從其他位置產生新的切口。

如背景所述，使用無刀穿刺針穿刺時，所述穿刺力較大。使用有刀穿刺針穿刺時，所述穿刺力較小。內窺鏡手術中使用的穿刺針通?？煞譃橛械洞┐提樅蜔o刀穿刺針兩個大類。所述“有刀”指含金屬刀刃，所述“無刀”指不含金屬刀刃。含有塑膠刃的穿刺針通常被稱為無刀穿刺針，這是本領域約定俗成的。塑膠刀刃的鋒利程度是有限的，其穿刺肌肉時主要表現為刺破和撕裂筋膜從而分離肌肉纖維，而非切斷肌肉纖維；金屬刀刃可以做成較鋒利的結構，采用鋒利的金屬刀刃經皮膚切口處刺向腹壁時，主要表現為切斷肌肉纖維。然而使用金屬刀刃對于患者的損傷較大，容易造成患者內臟器官意外損傷和增加腹壁切口疝并發癥的概率。本發明所述的穿刺針200，其遠端部分206包含金屬刀尖223，金屬刀刃224，容易刺破肌肉，筋膜，腹膜和組織。同時，所述遠端部分206包含塑膠刀刃244，所述塑膠刀刃244利用肌肉的切口敏感性，沿著所述金屬刀尖223和金屬刀刃224產生的切口，繼續撕裂肌肉和組織。所述金屬刀刃224和所述塑膠刀刃244組合在一起稱為工作刃249。相對于現有技術中單一的金屬刀刃或單一的塑膠刀刃，所述工作刃249更容易刺破肌肉，筋膜，腹膜或組織。而由于所述工作刃249其中較大部分為塑膠刀刃244，因此減小了切割患者肌肉或組織的總量，即減少了對于患者的整體損傷程度，研究表明小的切割創口，特別是小于5mm的切割創口，有助于降低腹壁切口疝的發生概率。同時所述塑膠刀刃利用肌肉或組織的切口敏感性，可相對容易的撕裂肌肉或組織。綜上所述，本發明所述的金屬刀刃和塑膠刀刃組合的工作刃249，有助于同時減小穿刺力和減小對于患者的損傷。

圖13-25詳細描繪了本發明的第二個實施例，自動保護穿刺針400的結構組成和裝配關系。圖13-20中幾何結構的數字標號與圖4-10中相應的數字標號相同，表示實例二與實例一中相同數字標號的結構是基本等同的。參考圖13-20，所述穿刺針400包含手柄部分202，桿部分204和遠端部分406。所述遠端部分406包含固定遠端部分410和活動遠端部分470。所述固定遠端部分410包含金屬刀片420，刀柄430和外保護罩450，所述活動遠端部分470包含內保護罩480。所述而所述穿刺針400和所述穿刺針200的手柄部分和桿部分基本等同，在此不再贅述。

參考圖13，圖14和圖16，所述金屬刀片420包含平面形刀體422，刀尖423和兩個相互成銳角的金屬刀刃424。所述刀柄430包括刀柄近端432和刀柄遠端438，凸臺434的一端連接刀柄近端432而其另一端連接中間柱體436。所述中間柱體436向遠端延伸并與所述刀柄遠端438連接。所述刀柄遠端438還包括塑膠刀片440，所述塑膠刀片440包含平面刀體442，加強筋443和兩個塑膠刀刃444。所述塑膠刀片440與所述刀柄遠端438連成一體。參考圖13和圖16，本領域技術人員可以想到，可采用多種公知的連接技術，例如粘接，焊接，預埋注塑，機械固定等方式將所述金屬刀片420安裝在塑膠刀片440上。本實例中采用預埋注塑的方式所述金屬刀片420固定在所述塑膠刀片440之上，且所述金屬刀刃424和所述塑膠刀刃444的形狀，尺寸和角度相匹配，所述金屬刀刃424和所述塑膠刀刃444之間順滑過渡，沒有明顯的間隙或臺階。所述金屬刀刃424和所述塑膠刀刃444組合在一起稱為工作刃449。所述刀柄430還包括刀柄軸孔433，所述刀柄遠端438包含與刀柄軸孔433聯通的過孔435。所述過孔435近似為矩形，包括橫向短邊435a和軸向長邊435b，且所述軸向長邊435b大致與所述刀柄軸孔433的軸線平行。所述刀柄近端432的外表面包含多個第一鎖扣437，所述中間柱體436的外表面包含多個第二鎖扣439。

參考圖13，圖15和圖16，所述外保護罩450包含近端外罩452和外罩傾斜遠端460以及介于其間的外罩基體454。所述外保護罩450還包括中心軸451(未示出)和外罩軸孔453，所述外罩軸孔453包括近端軸孔456和遠端軸孔458。所述近端軸孔456從近端穿透所述近端外罩452并朝向遠端延伸，遠端軸孔458從遠端穿透外罩傾斜遠端460并朝向近端延伸。本實例中，所述近端軸孔456的內徑大于所述遠端軸孔458的內徑，二者相交形成內臺階457，所述近端軸孔456和遠端軸孔458大致同軸。所述外保護罩450還包括穿透近端外罩452并與所述近端軸孔456聯通的多個外罩鎖孔455。所述外罩傾斜遠端460包含外罩傾斜外表面462，所述遠端軸孔458穿透所述外表面462形成外罩唇466。

本領域技術人員可以想到，可采用多種公知的連接技術，例如粘接，焊接，機械固定等方式將所述外保護罩450和所述刀柄430固定在一起。本實例中所述近端軸孔456與所述中間柱體436的形狀和尺寸相匹配，所述第二鎖扣443卡進所述外罩鎖孔455中，從而將所述外保護罩450和所述刀柄430牢固的固定在一起。參考圖15和圖16，所述工作刃449暴露在所述外保護罩450之外，即所述工作刃449向遠端延伸并超出所述外罩唇466之外。參考圖19-20，同理，所述固定遠端部分410可采用多種方式和所述固定桿310連接在一起。本實例中，所述刀柄近端432和第二軸孔317的形狀和尺寸相匹配，所述第一鎖扣437扣進所述刀柄鎖孔319中，從而將所述刀柄430和所述固定桿310固定在一起。

參考圖13，圖17和圖18，所述內保護罩480包含近端內罩482和內罩傾斜遠端490以及介于其間的內罩基體484。所述內保護罩480還包括中心軸481和內罩軸孔483。所述內罩軸孔483包括近端通孔485和遠端盲孔487，所述近端通孔485由近端穿透所述近端內罩482向遠端延伸并與所述遠端盲孔487相連。本實例中所述遠端盲孔487的內徑小于所述近端通孔485的內徑，二者相交形成臺階486。所述遠端盲孔487向遠端延伸至所述內罩傾斜遠端490內部。所述內保護罩480還包含橫向穿透所述近端內罩482并與所述近端通孔485聯通的側孔489。所述內罩傾斜遠端490包含內罩傾斜外表面492和刀槽493，所述刀槽493橫向穿透所述外表面492，形成頂端499和傾斜邊498。

參考圖19，圖20和圖21，所述活動桿320安裝在所述刀柄430和固定桿310的內部，其中所述近端活動桿322與所述第一軸孔315匹配，而所述遠端活動桿326與所述刀柄軸孔433匹配，且所述銷孔325與所述過孔435基本對齊。所述內保護罩480安裝在所述外保護罩450內部，其中所述內罩基體484的形狀和尺寸與所述遠端軸孔458匹配，所述近端通孔485與所述刀柄遠端438的形狀和尺寸匹配，且側孔489和銷孔325對齊。銷90包含長邊92，寬邊94和高邊96。所述銷90，銷孔325，過孔435和側孔489的形狀和尺寸匹配，銷90從外向內依次穿過側孔489，過孔435和銷孔325，且銷90與側孔489過盈配合，從而將內保護罩480和活動桿320牢固的固定在一起。所述軸向長邊235b的尺寸大于銷90的寬邊94的尺寸，則內保護罩480和活動桿320可一起沿著軸向運動。當內保護罩480和活動桿320由遠端向近端移動露出刀尖423或刀刃424，定義所述遠端部分406處于工作模式；當內保護罩480和活動桿320由近端向遠端運動覆蓋刀尖423和刀刃424并鎖定時(即內保護罩480和活動桿320不能由遠端向近端運動)，定義所述遠端部分406處于保護模式。所述保護罩復位彈簧70安裝在近端桿322之上，介于內軸肩316和凸臺324之間并處于壓縮狀態，即所述保護罩復位彈簧70具有軸向舒張力，從而驅動所述活動桿320和內保護罩480由近端向遠端移動。自然狀態下(即當保護罩不受外力的狀態)，所述活動桿320和內保護罩480在所述軸向舒張力的作用下自動的移動至其軸向運動行程的遠端終點。本實例中，所述工作刃449的塑膠刀刃444部分或全部超出所述在所述外罩傾斜遠端460之外，即所述塑膠刀刃444部分或全部向遠端延伸超出所述外罩唇466之外。且所述內保護罩480不覆蓋塑膠刀刃444，即所述遠端部分406處于工作模式或保護模式時，所述塑膠刀刃444均裸露在所述外罩傾斜遠端460之外。

參考圖19-25，所有穿刺針400與所述穿刺針200包含等同的手柄部分，即包含等同的鎖定機構340。因此所述穿刺針400包含等同的初始鎖定狀態，釋放狀態，觸發狀態和復位鎖定狀態。即所述穿刺針400具有與穿刺針200基本等同的功能，其主要差異在于所述穿刺針400包含雙保護罩。參考圖19和圖21，初始鎖定狀態時，所述塑膠刀刃444和內罩基體484向遠端露出在所述外罩唇466之外；而所述金屬刀刃424和刀尖423被所述內罩傾斜遠端490覆蓋。參考圖22，釋放狀態時，所述金屬刀刃424和刀尖423露出或即將露出。參考圖23-24，觸發狀態時，所述內罩基體484大部分或全部縮進所述外罩傾斜遠端460之內，所述內罩傾斜外表面492和所述外罩傾斜外表面462順滑過渡，使所述遠端部分406的整體外形呈流線型，而所述金屬刀刃424和刀尖423露出。參考圖25，復位鎖定狀態時，所述塑膠刀刃444和內罩基體484向遠端露出在所述外罩唇466之外；而所述金屬刀刃424和刀尖423則被所述內罩傾斜遠端490的覆蓋。

所述穿刺針400的特點及應用：參考26和圖27，在本發明的一個方面，所述穿刺針400貫穿套管組件100，當所述手柄底面333接觸所述套管頂面111時，所述外罩傾斜遠端460向遠端超出所述套管唇131之外。如前文所述，使所述遠端部分406處于釋放狀態，然后一起經由穿刺點的皮膚切口處向體內穿刺。向體內穿刺的過程中，患者肌肉給與所述內保護罩480由體內向體外的阻力，驅動所述內保護罩480連同活動桿320一起由遠端向近端移動至露出刀尖423和金屬刀刃424；同時所述近端桿頭321觸發鎖定機構340，使所述遠端部分406由釋放狀態轉變成觸發狀態。所述內罩基體484全部或大部分縮進所述遠端軸孔458內部，露出刀尖423和金屬刀刃424，便于刺破，撕裂患者肌肉和組織。

穿透患者體壁的過程可劃分成三個階段：第一階段穿刺，從開始穿刺到所述金屬刀刃424和內罩傾斜遠端490穿透體壁；第二階段穿刺，從金屬刀刃424和內罩傾斜遠端490穿透體壁到所述塑膠刀刃444穿透體壁。第三階段，從所述塑膠刀刃444穿透體壁到所述套管遠端132穿透體壁。所述第一階段穿刺的主要做功包括所述金屬刀刃424刺破和切割肌肉組織；所述內罩傾斜遠端490撕裂和擴張肌肉組織；所述塑膠刀刃444撕裂肌肉和組織；所述外罩傾斜遠端460和套管遠端132擴張(脹大)肌肉組織。所述第二階段穿刺的主要做功包括所述塑膠刀刃444撕裂肌肉和組織；所述外罩傾斜遠端460和套管遠端132擴張(脹大)肌肉組織。所述第三階段穿刺的主要做功包括所述外罩傾斜遠端460和套管遠端132擴張(脹大)肌肉組織。使用背景所述的穿刺器10進行穿刺時，按其主要做功過程仍然可近似的劃分成三個階段，只不過沒有明顯的界限而已。本領域的技術人員應該可以理解，在穿刺過程中，不同患者，或同一患者的不同部位，或同一部位用不同的操作手法，都可能導致患者體壁與內臟器官的間距不同。因此所述第二，第三階段穿刺時所述刀刃露出在保護罩之外是非常危險的，而且既然第二，第三階段穿刺時所述金屬刀刃424已不再做功，則其露出在保護罩之外是完全沒有必要，也是不合理的。

使用本發明之穿刺針400進行穿刺時，第二，第三階段穿刺時，即金屬刀刃424和內罩傾斜遠端490穿透體壁時，由于所述內罩基體484全部或大部分縮進所述遠端軸孔458內部，所述內保護罩480與患者體壁肌肉間沒有摩擦阻力(或僅有很小的摩擦阻力)，所述內保護罩480可在保護罩復位彈簧70的驅動下，快速復位。即所述內保護罩480和活動桿320在保護罩復位彈簧70的推力作用下迅速向遠端移動至軸向運動行程的近端終點，所述鎖定端364擋住所述第一軸孔315，使得所述近端桿頭321不能由遠端向近端退回，所述穿刺針400由觸發狀態轉變?yōu)閺臀绘i定狀態，所述遠端部分406由工作模式轉變成保護模式。在穿刺過程中，所述穿刺針400有利于減小所述金屬刀刃424暴露在患者體腔內的行程和減少所述金屬刀刃424暴露在患者體腔內的時間。同樣，所述穿刺針400具有所述穿刺針200近似的組合工作刃449，因此具備相似的減小穿刺力和減小對于患者的損傷的功能。本領域的技術人員應該可以理解，所述塑膠刀刃444可以設計成足夠窄薄以利于撕裂肌肉和組織，從而減小穿刺力；同時所述塑膠刀刃444應足夠的鈍，以防止塑膠刀刃444穿透體壁后暴露在患者體腔內時造成意外損傷。

圖28-36詳細描繪了本發明的第三個實施例，自動保護穿刺針500的結構組成和裝配關系。圖28-36中幾何結構的數字標號與圖13-25中相應的數字標號相同，表示實例三與實例二中相同數字標號的結構是基本等同的。參考圖28-36，所述穿刺針500包含手柄部分202，桿部分204和遠端部分506。所述遠端部分506包含金屬刀片420，刀柄430a和外保護罩450a，內保護罩480。所述而所述穿刺針500和所述穿刺針400的手柄部分和桿部分基本等同，在此不再贅述。

參考圖28，所述刀柄430a包含刀柄近端432，刀柄遠端438，刀柄軸孔433，過孔435，塑膠刀片440，第一鎖扣437和凸臺434a。所述刀柄430a的形狀和機構與刀柄430基本等同。所述凸臺434a的外表面包含多個滑槽439a。同樣，采用預埋注塑的方式所述金屬刀片420固定在所述塑膠刀片440之上。

參考圖28-29，所述外保護罩450a包含近端外罩452a和外罩傾斜遠端460以及介于其間的外罩基體454。所述外保護罩450a還包括中心軸451(未示出)和外罩軸孔453a，所述外罩軸孔453a包括近端軸孔456a和遠端軸孔458。所述近端軸孔456a從近端穿透所述近端外罩452a并朝向遠端延伸，遠端軸孔458從遠端穿透外罩傾斜遠端460并朝向近端延伸。本實例中，所述近端軸孔456a的內徑大于所述遠端軸孔458的內徑，二者相交形成內臺階457，所述近端軸孔456a和遠端軸孔458大致同軸。所述近端軸孔456a多個內凸起455a，本實例中，兩個內凸起455a從所述近端軸孔456a的環壁開始朝向中心軸451延伸。所述近端軸孔456a還包括內肩455b，所述內肩455b將所述近端軸孔456a分成三段：第一段456b，第二段456c和第三段456d。所述外罩傾斜遠端460包含外罩傾斜外表面462，所述遠端軸孔458穿透所述外表面462形成外罩唇466。

參考圖30-31，所述外保護罩450安裝在所述刀柄430之上，所述近端軸孔456a與所述凸臺434a的形狀和尺寸相匹配，所述內凸起455a卡進所述滑槽439a中，從而將所述外保護罩450和所述刀柄430連接在一起。彈簧60安裝在凸臺434a和內肩455b之間并處于壓縮狀態，即所述彈簧60具有軸向舒張力，從而驅動所述外保護罩450由近端向遠端移動。自然狀態下(即當外保護罩不受外力的狀態)，所述外保護罩450在所述軸向舒張力的作用下自動的移動至其軸向運動行程的遠端終點。所述刀柄近端432和所述第二軸孔317的形狀和尺寸相匹配，所述第一鎖扣437扣進所述刀柄鎖孔319中，從而牢固的將所述刀柄430a和所述固定桿310連接在一起。

參考圖30-32，所述活動桿320安裝在所述刀柄430a和固定桿310的內部，所述內保護罩480安裝在所述外保護罩450a內部。其中所述活動桿320，內保護罩480的安裝方式與所述穿刺針400種響應部分的安裝方式基本等同。

參考圖30-36，所有穿刺針500與所述穿刺針400包含等同的手柄部分，即包含等同的鎖定機構340。所述穿刺針500包含等同的初始鎖定狀態，釋放狀態，觸發狀態和復位鎖定狀態。即所述穿刺針500具有與穿刺針400基本等同的功能，其主要差異在于所述穿刺針400包含固定的外保護罩和活動的內保護罩，而穿刺針500包含活動的外保護罩和活動的內保護罩。參考圖30和圖32，初始鎖定狀態時，所述金屬刀刃424被所述內罩傾斜遠端490覆蓋，而所述塑膠刀刃444被所述外罩傾斜遠端460覆蓋；且所述內保護罩480被所述鎖定機構340鎖定，而外保護罩450a與所述鎖定機構340無關聯。參考圖33，釋放狀態時，所述金屬刀刃424和刀尖423露出或即將露出在內罩傾斜遠端490之外。參考圖34，觸發狀態時，所述內罩基體484大部分或全部縮進所述外罩傾斜遠端460之內，所述內罩傾斜外表面492和所述外罩傾斜外表面462順滑過渡，使所述遠端部分506的整體外形呈流線型，而所述金屬刀刃424和刀尖423露出在內罩傾斜遠端490之外。參考圖35-36，復位鎖定狀態時(外罩傾斜遠端460受到由遠端向近端的軸向力)，所述塑膠刀刃444和內罩基體484向遠端露出在所述外罩唇466之外；而所述金屬刀刃424和刀尖423則被所述內罩傾斜遠端490覆蓋。

所述穿刺針500的特點及應用：參考37-39，所述穿刺針500與所述穿刺針400的功能和優點基本相同。其主要差別在于所述穿刺針400和套管唇131一起穿透體壁后，所述塑膠刃444裸露在患者體腔內部，而所述穿刺針500和套管唇131一起穿透體壁后，所述外保護罩450a在彈簧60的驅動下自動由近端向遠端移動并覆蓋所述塑膠刀刃444。當所述穿刺針和套管組件一起穿透體壁并可能以沖擊的方式接觸患者內部器官或組織時，主要是所述穿刺針的最遠端接觸患者的內部器官或組織，即本實例中的被鎖定的內保護罩接觸患者的內部器官會組織，本實例之彈簧驅動的外保護罩有利于防止所述塑膠刀刃444直接接觸患者內部器官，或者當穿刺針遠端以沖擊方式接觸患者內部器官時，所述彈簧驅動的外保護罩有利于在塑膠刀刃接觸患者內部器官之前增加緩沖。所述穿刺針500相對于穿刺針400，所述塑膠刀刃可以設計成相對較鋒利的結構。

已經展示案例中，所述外保護罩450a難以注塑成型，且難以組裝。本領域的一個普通的技術人員很容易的可以想到，將所述外保護罩450a可以拆分成對稱的兩半，然后組裝好后再用超聲波焊機，粘接或過盈鉚接等方法將其組裝成一體。但未簡化表述，本專利的示意圖中并未將所述保護罩450a拆分。其他拆分方法或結構也是可以想到的。雖然已經展示案例中，優選的，所述金屬刀刃和所述塑膠刀刃的形狀和尺寸相互匹配并連成一體，然而所述金屬刀刃和所述塑膠刀刃的形狀和尺寸可以不匹配，即所述金屬刀刃和塑膠刀刃之間不一定需要圓滑的過渡，某些情形下，所述金屬刀刃和塑膠刀刃甚至不接觸，不平行。只要所述組合工作刃的金屬刀刃主要用于刺破和割開肌肉或組織，而所述組合工作刃的塑膠刀刃主要用以撕裂和脹大創口，則仍然沒有脫離本發明的范圍。

已經展示和描述了本發明的很多不同的實施方案和實例。本領域的一個普通技術人員，在不脫離本發明范圍的前提下，通過適當修改能對所述方法和器械做出適應性改進。例如其他發明中披露的鎖定機構和連接機構，或者對所述鎖定結構和限位結構做適應性修改，或者修改所述遠端半邊的外部形態，或者采用彈片替代彈簧等。好幾種修正方案已經被提到，對于本領域的技術人員來說，其他修正方案也是可以想到的。因此本發明的范圍應該依照附加權利要求，同時不應被理解為由說明書及附圖顯示和記載的結構，材料或行為的具體內容所限定。
