本發明屬于醫療器械領域，涉及一種環繞式手術刀組件。

背景技術：

手術器械是指在臨床手術中所使用的醫療器械，除常規手術器械外，還有一些?？朴玫钠餍?骨科、泌尿科、婦產科、燒傷科、整形外科、腦外科、心胸外科、普外科等等。

在做手術時，手術刀必不可少，現有的手術刀包括刀柄和刀頭兩部分，使用時握住刀柄處，手術時，面對不同的部位需要時刻更換手術刀，而對于一個部位的手術時，則無需進行頻繁的手術刀更換，這個時候，現有技術中的手術刀則出現了一些問題，長時間的握刀手部容易酸痛，手術刀容易脫落，存在安全隱患，并且在做手術時，一些隱蔽的部位較為陰暗，手術燈提供的光線有限，使一些隱蔽的病灶不易被觀察到。

技術實現要素：

本發明的目的是針對現有技術中存在的上述問題，提供了一種環繞式手術刀組件，該環繞式手術刀組件結構設計巧妙，不容易脫落，具有照明功能，解決了現有手術刀容易脫落，功能單一等問題。

本發明的目的可通過下列技術方案來實現：一種環繞式手術刀組件，其特征在于：所述手術刀組件包括呈柄狀的刀柄，所述刀柄的一端端部為刀頭，所述刀柄的另一端具有呈圓環形的套環，所述套環由呈弧形的金屬部和呈弧形的彈性部構成，所述金屬部的兩端固連于所述彈性部的兩端，所述刀柄另一端固連有電磁鐵，所述電磁鐵的側部固連有凸出的且呈方形的電源塊，所述電磁鐵通過導線與所述電源塊串聯，所述電源塊上具有可打開的電源蓋，所述電源塊的側部具有按鈕，所述金屬部能夠吸附在所述電磁鐵上，所述電源塊側部還具有照明裝置，所述照明裝置包括固定在所述電源塊上的安裝桿，所述安裝桿的一端固連于所述電源塊上，所述安裝桿的另一端具有燈珠。

本手術刀組件的大致使用原理如下：當需要長時間對某一部位進行手術時，將手伸入套環中，通過彈性部的設置使套環能夠適應各種尺寸的手腕，然后按壓按鈕，電磁鐵通電后產生磁性，能夠將金屬部吸附住，從而使手術刀牢固的固定在套環上，當醫生手指酸痛造成手術刀滑落時手術刀還是會留在套環上，不會發生安全隱患，結構設計巧妙，套環可一直套在手腕上，以便于之后的手術刀更換，并且不影響手術操作，當碰到一些隱蔽位置時，打開照明裝置，通過燈珠能夠對一些部分進行照明，功能全面，燈珠隨著手部的移動而移動，方便了醫生。本手術刀組件結構設計巧妙，不容易脫落，具有照明功能。

上述的一種環繞式手術刀組件中，所述電源塊和所述電磁鐵上固連有一層橡膠墊。

醫生的手腕處需要一直抵靠在電源塊的上端，通過橡膠墊能夠防止醫生的手腕處磨破皮膚，同時防止金屬部和電磁鐵之間因頻繁摩擦造成磨損。

上述的一種環繞式手術刀組件中，所述電源蓋上具有凸出的把手塊。

通過把手塊方便電源蓋的打開。

上述的一種環繞式手術刀組件中，所述安裝桿為可伸縮的伸縮管。

使照明裝置不用時，將安裝桿收回，可減少本組件的空間。

與現有技術相比，本環繞式手術刀組件具有以下優點：

1、本環繞式手術刀組件結構設計巧妙，不容易脫落，具有照明功能。

2、本環繞式手術刀組件中電磁鐵通電后產生磁性，能夠將金屬部吸附住，從而使手術刀牢固的固定在套環上，當醫生手指酸痛造成手術刀滑落時手術刀還是會留在套環上，不會發生安全隱患，結構設計巧妙。

3、本環繞式手術刀組件的套環可一直套在手腕上，以便于之后的手術刀更換，并且不影響手術操作。

4、本環繞式手術刀組件使用時當碰到一些隱蔽位置時，打開照明裝置，通過燈珠能夠對一些部分進行照明，功能全面，燈珠隨著手部的移動而移動，方便了醫生。。

附圖說明

圖1是本環繞式手術刀組件的具體結構示意圖。

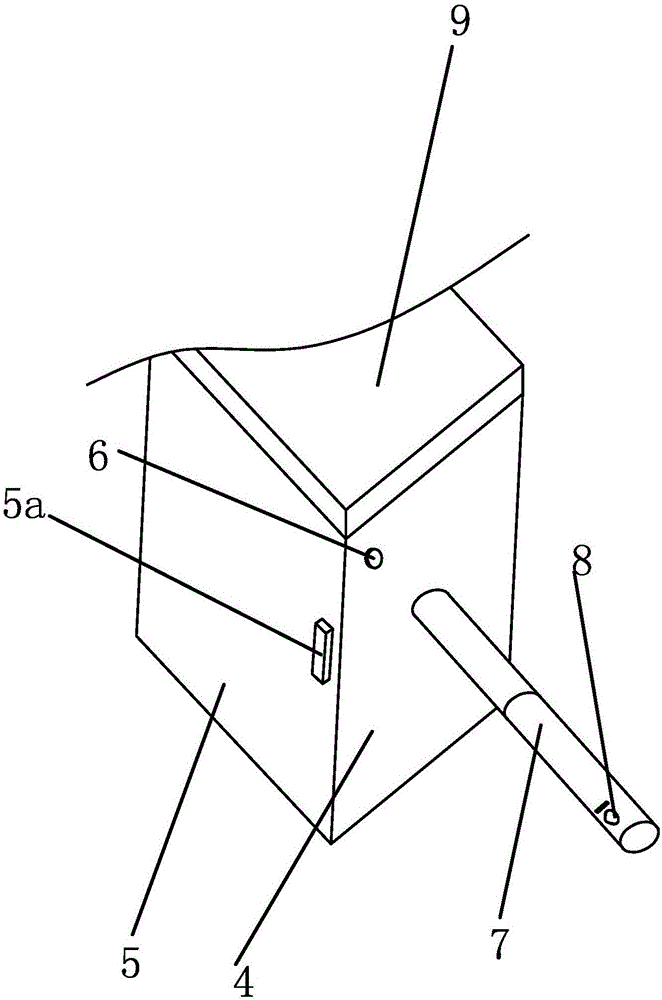

圖2是本環繞式手術刀組件中電源塊的具體結構示意圖。

圖中，1、刀柄；1a、刀頭；2、套環；2a、金屬部；2b、彈性部；3、電磁鐵；4、電源塊；5、電源蓋；5a、把手塊；6、按鈕；7、安裝桿；8、燈珠；9、橡膠墊。

具體實施方式

如圖1和圖2所示，本環繞式手術刀組件包括呈柄狀的刀柄1，刀柄1的一端端部為刀頭1a，刀柄1的另一端具有呈圓環形的套環2，套環2由呈弧形的金屬部2a和呈弧形的彈性部2b構成，金屬部2a的兩端固連于彈性部2b的兩端，刀柄1另一端固連有電磁鐵3，電磁鐵3的側部固連有凸出的且呈方形的電源塊4，電磁鐵3通過導線與電源塊4串聯，電源塊4上具有可打開的電源蓋5，電源塊4的側部具有按鈕6，金屬部2a能夠吸附在電磁鐵3上，電源塊4側部還具有照明裝置，照明裝置包括固定在電源塊4上的安裝桿7，安裝桿7的一端固連于電源塊4上，安裝桿7的另一端具有燈珠8。

本手術刀組件的大致使用原理如下：當需要長時間對某一部位進行手術時，將手伸入套環2中，通過彈性部2b的設置使套環2能夠適應各種尺寸的手腕，然后按壓按鈕6，電磁鐵3通電后產生磁性，能夠將金屬部2a吸附住，從而使手術刀牢固的固定在套環2上，當醫生手指酸痛造成手術刀滑落時手術刀還是會留在套環2上，不會發生安全隱患，結構設計巧妙，套環2可一直套在手腕上，以便于之后的手術刀更換，并且不影響手術操作，當碰到一些隱蔽位置時，打開照明裝置，通過燈珠8能夠對一些部分進行照明，功能全面，燈珠8隨著手部的移動而移動，方便了醫生。本手術刀組件結構設計巧妙，不容易脫落，具有照明功能。

如圖1和圖2所示，電源塊4和電磁鐵3上固連有一層橡膠墊9。醫生的手腕處需要一直抵靠在電源塊4的上端，通過橡膠墊9能夠防止醫生的手腕處磨破皮膚，同時防止金屬部2a和電磁鐵3之間因頻繁摩擦造成磨損。

如圖1和圖2所示，電源蓋5上具有凸出的把手塊5a。通過把手塊5a方便電源蓋5的打開。

如圖1和圖2所示，安裝桿7為可伸縮的伸縮管。使照明裝置不用時，將安裝桿7收回，可減少本組件的空間。

本環繞式手術刀組件結構設計巧妙，不容易脫落，具有照明功能。

本文中所描述的具體實施例僅僅是對本發明精神作舉例說明。本發明所屬技術領域的技術人員可以對所描述的具體

實施例做各種各樣的修改或補充或采用類似的方式替代，但并不會偏離本發明的精神或者超越所附權利要求書所定義的范圍。
