技術領域

本發明涉及醫療用品領域，特別地，涉及一種醫療手術剪刀。

背景技術：

目前的醫療手術剪刀的結構與普通剪刀基本相同，由兩個剪刀半體活動鉚接而成，僅只是較普通剪刀細長一些而已。手術剪刀在手術過程中，通常用于裁剪人體組織，而在裁剪過程中，通常伴隨著較多的血水，在此情況下，剪刀的刀口容易被血水遮擋，影響醫生對刀口與組織之間的位置判斷，從而影響著手術質量。

技術實現要素：

針對上述問題，本發明的目的在于提供一種醫療手術剪刀，該剪刀可以在手術過程中，自動吹開刀口附近的血水，提高刀口的可見度，從而提高手術的便利性及手術質量。

本發明解決其技術問題所采用的技術方案是：該醫療手術剪刀包括相互活動鉚接的兩個剪刀半體；其中，刀背朝上和刀背朝下的剪刀半體分別記為A剪刀半體、B剪刀半體；A剪刀半體的刀背上設有一段端口朝向刀頭前方的氣管；所述A剪刀半體的刀柄處設有弧形氣缸；所述弧形氣缸的弧形軸線以兩個所述剪刀半體的鉚接中心為圓心；所述弧形氣缸內設有一個滑塞，該滑塞通過一根弧形滑塞桿固定在B剪刀半體的刀柄上；所述弧形氣缸靠近刀柄的一端記為內端，另一端記為外端；所述氣管連通至弧形氣缸的內端，且氣管中串接有從弧形氣缸流向氣管端口的單向閥；所述的兩個剪刀半體相互張開時，所述滑塞運動到弧形氣缸的內端，而相互咬合時，滑塞運動到弧形氣缸的外端；在所述滑塞從弧形氣缸的外端運動到內端的過程中，弧形氣缸中絕大部分空氣只能通過所述氣管排出；而在所述滑塞從弧形氣缸的內端運動到外端的過程中，弧形氣缸外部的空氣可進入弧形氣缸。

作為優選，所述滑塞桿穿過A剪刀半體的刀柄后固定在B剪刀半體的刀柄上；從而使該滑塞桿亦作為兩個剪刀半體的約束結構，使該剪刀的結構更為穩定。

作為優選，所述弧形氣缸的外端形成端口；所述滑塞由一片正交于所述弧形氣缸的軸線的金屬片構成，與弧形氣缸的內壁之間具有環形空隙，而環形空隙的總面積小于所述氣管的流通面積；由此，當滑塞向弧形氣缸的內端移動時，大部分空氣仍然將會被滑塞推入氣管，并從氣管的端口排出；然而采用該結構后，更便于對弧形氣缸內部進行沖洗，以避免弧形氣缸內產生積垢并滋生細菌。

作為優選，所述弧形氣缸的外端形成端口；所述氣管在靠近弧形氣缸處還旁接一個從外界流向氣管內的單向閥；所述滑塞與弧形氣缸氣密配合；從而使滑塞從弧形氣缸的外端運動到內端的過程中，外界空氣從弧形氣缸的外端直接填入弧形氣缸；而滑塞從弧形氣缸的內端運動到外端的過程中，外界空氣從氣管上靠近弧形氣缸的單向閥流入弧形氣缸；該結構可以使弧形氣缸內的空氣完全從所述氣管的端口吹向剪刀的刀頭前方。

作為優選，所述滑塞由軸向磁化的永磁塊構成，所述弧形氣缸的內端外側包圍有感應線圈，所述感應線圈電性耦合至所述A剪刀半體的刀背上的LED；從而在使該剪刀在裁剪過程中，永磁塊反復地接近、遠離該感應線圈，以形成感應電流點亮所述LED，使裁剪位置得到更好的照明效果，并且通過LED在裁剪過程中的明滅，使醫務人員的精神更集中于裁剪位置。

本發明的有益效果在于：該醫療手術剪刀在使用過程中，每一刀剪下去后，即兩個剪刀半體相互咬合的過程中，滑塞運動到弧形氣缸的外端，使弧形氣缸內充滿空氣；而當剪刀張開時，血水將從被剪開的皮肉組織上流出，此時滑塞從弧形氣缸的外端運動到內端的過程中，弧形氣缸中的絕大部分空氣從所述氣管的端口吹出，裁剪位置處的血水吹開，提高刀口的可見度，以利于后續的裁剪動作。

附圖說明

圖1是本醫療手術剪刀的實施例一咬合時的示意圖。

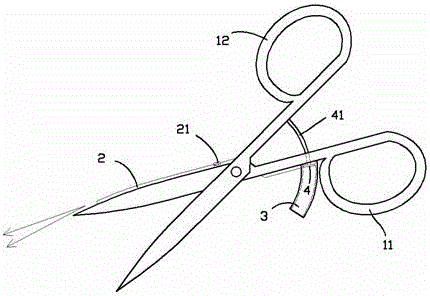

圖2是本醫療手術剪刀的實施例一張開時的示意圖。

圖3是本醫療手術剪刀的實施例二咬合時的示意圖。

具體實施方式

下面結合附圖和實施例對本發明進一步說明：

實施例一：

在圖1、圖2所示的實施例一中，該醫療手術剪刀包括相互活動鉚接的兩個剪刀半體；其中，刀背朝上和刀背朝下的剪刀半體分別記為A剪刀半體11、B剪刀半體12；A剪刀半體11的刀背上設有一段端口朝向刀頭前方的氣管2；所述A剪刀半體11的刀柄處設有弧形氣缸3；所述弧形氣缸3的弧形軸線以兩個所述剪刀半體的鉚接中心為圓心；所述弧形氣缸3內設有一個滑塞4，該滑塞4通過一根弧形滑塞桿41固定在B剪刀半體12的刀柄上，并且該滑塞桿41穿過A剪刀半體11的刀柄；所述弧形氣缸3靠近刀柄的一端記為內端，另一端記為外端；所述氣管2連通至弧形氣缸3的內端，且氣管2中串接有從弧形氣缸3流向氣管端口的單向閥21；所述的兩個剪刀半體相互張開時，如圖2所示，所述滑塞4運動到弧形氣缸3的內端；而兩個剪刀半體相互咬合時，如圖1所示，滑塞4運動到弧形氣缸3的外端。

上述的醫療手術剪刀，在所述滑塞4從弧形氣缸3的外端運動到內端的過程中，弧形氣缸3中絕大部分空氣只能通過所述氣管2排出；而在所述滑塞4從弧形氣缸3的內端運動到外端的過程中，弧形氣缸3外部的空氣可進入弧形氣缸3。為此，在本實施例一中，所述弧形氣缸3的外端形成端口；所述滑塞4由一片正交于所述弧形氣缸3的軸線的金屬片構成，與弧形氣缸3的內壁之間具有環形空隙，而環形空隙的總面積小于所述氣管2的流通面積；由此，當滑塞4向弧形氣缸3的內端移動時，大部分空氣仍然將會被滑塞4推入氣管2，并從氣管2的端口排出；而滑塞4向弧形氣缸3的外端移動時，外界空氣直接從滑塞4外周的所述環形空隙流入弧形氣缸內。采用該結構后，更便于對弧形氣缸3內部進行沖洗，以避免弧形氣缸3內產生積垢并滋生細菌。

上述醫療手術剪刀在使用過程中，每一刀剪下去后，即兩個剪刀半體相互咬合的過程中，滑塞4運動到弧形氣缸3的外端，使弧形氣缸3內充滿空氣；而當剪刀張開時，血水將從被剪開的皮肉組織上流出，此時滑塞4從弧形氣缸3的外端運動到內端的過程中，弧形氣缸3中的絕大部分空氣從所述氣管2的端口吹出，裁剪位置處的血水吹開，提高刀口的可見度，以利于后續的裁剪動作。

實施例二：

對于圖3所示的實施例二，其與實施例一不同的是，所述氣管2在靠近弧形氣缸3處還旁接一個從外界流向氣管內的單向閥22；所述滑塞4與弧形氣缸3氣密配合；從而使滑塞4從弧形氣缸3的外端運動到內端的過程中，外界空氣從弧形氣缸3的外端直接填入弧形氣缸；而滑塞4從弧形氣缸3的內端運動到外端的過程中，外界空氣從氣管2上靠近弧形氣缸的單向閥22流入弧形氣缸；該結構可以使弧形氣缸3內的空氣完全從所述氣管2的端口吹向剪刀的刀頭前方，使氣管2具有盡可能強勁的吹力。

另外，在本實施例二中，所述滑塞4由軸向磁化的永磁塊構成，所述弧形氣缸3的內端外側包圍有感應線圈5，所述感應線圈5電性耦合至所述A剪刀半體11的刀背上的LED6；從而在使該剪刀在裁剪過程中，永磁塊反復地接近、遠離該感應線圈5，以形成感應電流點亮所述LED6，使裁剪位置得到更好的照明效果，并且通過LED6在裁剪過程中的明滅，使醫務人員的精神更集中于裁剪位置。

以上所述僅為本發明的較佳實施例，并不用以限制本發明，凡在本發明的精神和原則之內，所作的任何修改、等同替換，均應包含在本發明的保護范圍之內。
