本公開涉及終端技術領域，尤其涉及一種持有狀態識別裝置、一種持有狀態識別方法、一種電子設備和一種計算機可讀存儲介質。

背景技術：

為了降低手機輻射對人體的影響，會對手機輻射信號的功率進行調節，目前的一種方式是根據用戶對手機的握持狀態來確定如何調節手機輻射信號的功率。

而關于用戶對手機握持狀態的識別，主要通過在手機上添加傳感器，并通過添加的傳感器感應用戶接觸手機的信號，再將信號傳輸至相應的芯片進行處理來確定具體的握持狀態。

但是這種方式需要添加額外的傳感器和額外的芯片，不僅提高了手機的硬件成本，還增加了手機的重量。

技術實現要素：

本公開提供一種持有狀態識別裝置、一種持有狀態識別方法、一種電子設備和一種計算機可讀存儲介質，以解決相關技術中的不足。

根據本公開實施例的第一方面，提供一種持有狀態識別裝置，適用于終端，所述裝置包括：

第一感應模塊，被配置為獲取用戶的指紋信息；

第二感應模塊，被配置為獲取用戶接觸所述終端的接觸點信息和/或接觸面信息；

指紋識別模塊，分別連接于所述第一感應模塊和所述第二感應模塊，被配置為根據所述指紋信息確定指紋圖形，以及根據所述接觸點信息和/或接觸面信息確定用戶持有所述終端的狀態；

功率調節模塊，被配置為根據所述狀態調節所述終端輻射信號的功率。

可選地，所述第二感應模塊為天線。

可選地，所述第二感應模塊被配置為在每個周期的第一時間段獲取用戶對所述終端接觸的接觸點信息和/或接觸面信息，在每個周期的第二時間段輻射信號。

可選地，所述第二感應模塊為近場通信天線。

可選地，所述指紋識別模塊包括：

計算子模塊，被配置為根據所述接觸點信息計算用戶接觸所述終端的觸點數目，和/或根據所述接觸面信息計算用戶接觸所述終端的接觸面積；

確定子模塊，被配置為在所述觸點數目大于預設數目，和/或所述接觸面積大于預設面積的情況下，確定用戶對所述終端處于握持狀態；在所述觸點數目小于或等于所述預設數目，和/或所述接觸面積小于或等于所述預設面積的情況下，確定用戶對所述終端處于非握持狀態。

可選地，所述功率調節模塊包括：

降低子模塊，被配置為在所述確定子模塊確定用戶對所述終端處于握持狀態的情況下，確定所述終端輻射信號的功率是否大于或等于預設功率，若是，降低所述終端輻射信號的功率；

提高子模塊，被配置為在所述確定子模塊確定用戶對所述終端處于非握持狀態的情況下，確定所述終端輻射信號的功率是否小于預設功率，若是，提高所述終端輻射信號的功率。

可選地，上述裝置還包括：

檢測模塊，被配置為檢測所述終端是否處于通信狀態；

其中，在所述檢測模塊檢測到所述終端處于通信狀態的情況下，所述降低子模塊在降低所述終端輻射信號的功率時，降低第一功率值；在所述檢測模塊檢測到所述終端未處于通信狀態的情況下，所述降低子模塊在降低所述終端輻射信號的功率時，降低第二功率值；所述第一功率值小于所述第二功率值。

可選地，上述裝置還包括：

姿態識別模塊，被配置為識別所述終端的姿態信息；

其中，所述功率調節模塊被配置為在所述姿態信息為所述終端的長邊或短邊與水平面的夾角大于預設角度的情況下，根據所述指紋識別模塊確定的狀態調節所述終端輻射信號的功率。

可選地，上述裝置還包括：

距離識別模塊，被配置為識別所述終端與用戶的距離；

其中，所述功率調節模塊被配置為在所述終端與用戶的距離小于預設距離的情況下，根據所述指紋識別模塊確定的狀態調節所述終端輻射信號的功率。

根據本公開實施例的第二方面，提供一種持有狀態識別方法，適用于終端，所述終端包括第一感應模塊、第二感應模塊、分別連接于所述第一感應模塊和所述第二感應模塊的指紋識別模塊，所述方法包括：

控制第一感應模塊獲取用戶的指紋信息；

控制第二感應模塊獲取用戶接觸所述終端的接觸點信息和/或接觸面信息；

控制指紋識別模塊根據所述指紋信息確定指紋圖形，以及根據所述接觸點信息和/或接觸面信息確定用戶持有所述終端的狀態；

根據所述狀態調節所述終端輻射信號的功率。

可選地，在所述第二感應模塊為天線的情況下，所述制第二感應模塊獲取用戶接觸所述終端的接觸點信息和/或接觸面信息包括：

在每個周期的第一時間段獲取用戶對所述終端接觸的接觸點信息和/或接觸面信息，在每個周期的第二時間段輻射信號。

可選地，所述控制指紋識別模塊根據所述接觸點信息和/或接觸面信息確定用戶持有所述終端的狀態包括：

根據所述接觸點信息計算用戶接觸所述終端的觸點數目，和/或根據所述接觸面信息計算用戶接觸所述終端的接觸面積；

在所述觸點數目大于預設數目，和/或所述接觸面積大于預設面積的情況下，確定用戶對所述終端處于握持狀態；

在所述觸點數目小于或等于所述預設數目，和/或所述接觸面積小于或等于所述預設面積的情況下，確定用戶對所述終端處于非握持狀態。

可選地，所述根據所述狀態調節所述終端輻射信號的功率包括：

在所述確定子模塊確定用戶對所述終端處于握持狀態的情況下，確定所述終端輻射信號的功率是否大于或等于預設功率，若是，降低所述終端輻射信號的功率；

在所述確定子模塊確定用戶對所述終端處于非握持狀態的情況下，確定所述終端輻射信號的功率是否小于預設功率，若是，提高所述終端輻射信號的功率。

可選地，所述方法還包括：

在根據所述狀態調節所述終端輻射信號的功率之前，檢測所述終端是否處于通信狀態；

所述降低所述終端輻射信號的功率包括：

在所述終端處于通信狀態的情況下，降低所述終端輻射信號的功率第一功率值；

在所述終端未處于通信狀態的情況下，降低所述終端輻射信號的功率第二功率值；

其中，所述第一功率值小于所述第二功率值。

可選地，所述方法還包括：

在根據所述狀態調節所述終端輻射信號的功率之前，識別所述終端的姿態信息；

所述根據所述狀態調節所述終端輻射信號的功率包括：

在所述姿態信息為所述終端的長邊或短邊與水平面的夾角大于預設角度的情況下，根據所述指紋識別模塊確定的狀態調節所述終端輻射信號的功率。

可選地，所述方法還包括：

在根據所述狀態調節所述終端輻射信號的功率之前，識別所述終端與用戶的距離；

所述根據所述狀態調節所述終端輻射信號的功率包括：

在所述終端與用戶的距離小于預設距離的情況下，根據所述指紋識別模塊確定的狀態調節所述終端輻射信號的功率。

根據本公開實施例的第三方面，提供一種電子設備，包括：

處理器；

用于存儲處理器可執行指令的存儲器；

第一感應模塊，被配置為獲取用戶的指紋信息；

第二感應模塊，被配置為獲取用戶接觸所述終端的接觸點信息和/或接觸面信息；

指紋識別模塊，分別連接于所述第一感應模塊和所述第二感應模塊，被配置為根據所述指紋信息確定指紋圖形，以及根據所述接觸點信息和/或接觸面信息確定用戶持有所述終端的狀態；

功率調節模塊，被配置為根據所述狀態調節所述終端輻射信號的功率。

根據本公開實施例的第四方面，提供一種計算機可讀存儲介質，其上存儲有計算機程序，適用于終端，所述終端包括第一感應模塊、第二感應模塊、分別連接于所述第一感應模塊和所述第二感應模塊的指紋識別模塊，該程序被處理器執行時實現以下步驟

控制第一感應模塊獲取用戶的指紋信息；

控制第二感應模塊獲取用戶接觸所述終端的接觸點信息和/或接觸面信息；

控制指紋識別模塊根據所述指紋信息確定指紋圖形，以及根據所述接觸點信息和/或接觸面信息確定用戶持有所述終端的狀態；

根據所述狀態調節所述終端輻射信號的功率。

本公開的實施例提供的技術方案可以包括以下有益效果：

由上述實施例可知，由于本公開中第一感應模塊和第二感應模塊都可以是電容式傳感器，因此對于兩者信號的計算邏輯差異較小，從而無需對指紋識別模塊中的電路邏輯進行過多調整，即可通過指紋識別模塊一方面根據指紋信息確定指紋圖形，另一方面根據接觸點信息和/或接觸面信息確定用戶持有終端的狀態。據此，無需為第二感應模塊額外添加對應的處理模塊，從而可以減少終端整體的硬件成本，以及降低終端的重量。

應當理解的是，以上的一般描述和后文的細節描述僅是示例性和解釋性的，并不能限制本公開。

附圖說明

此處的附圖被并入說明書中并構成本說明書的一部分，示出了符合本公開的實施例，并與說明書一起用于解釋本公開的原理。

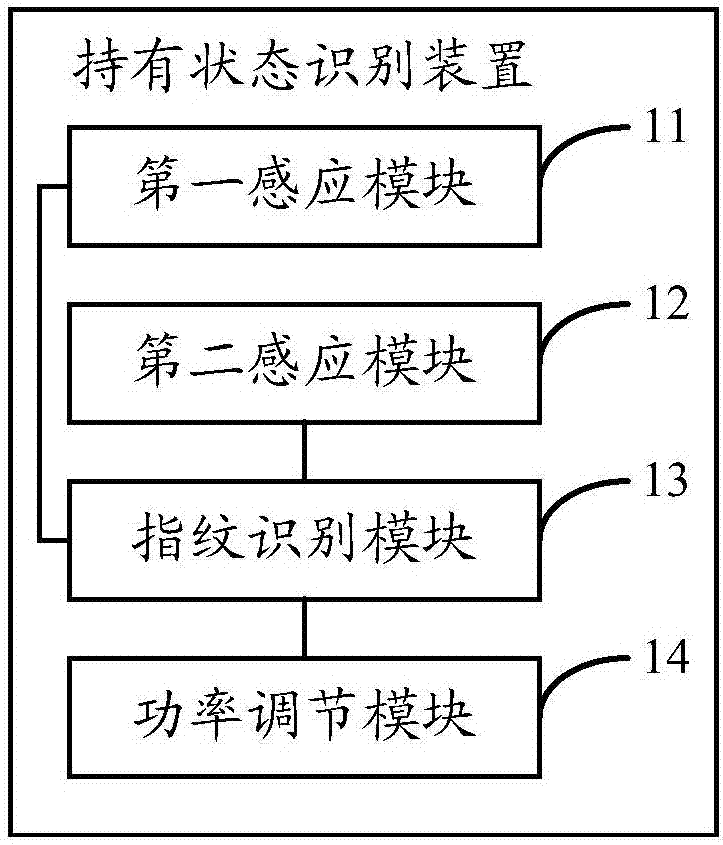

圖1是根據一示例性實施例示出的一種持有狀態識別裝置的示意框圖。

圖2是根據一示例性實施例示出的另一種持有狀態識別裝置的示意框圖。

圖3是根據一示例性實施例示出的又一種持有狀態識別裝置的示意框圖。

圖4是根據一示例性實施例示出的又一種持有狀態識別裝置的示意框圖。

圖5是根據一示例性實施例示出的又一種持有狀態識別裝置的示意框圖。

圖6是根據一示例性實施例示出的又一種持有狀態識別裝置的示意框圖。

圖7是根據一示例性實施例示出的一種持有狀態識別方法的示意流程圖。

圖8是根據一示例性實施例示出的另一種持有狀態識別方法的示意流程圖。

圖9是根據一示例性實施例示出的又一種持有狀態識別方法的示意流程圖。

圖10是根據一示例性實施例示出的又一種持有狀態識別方法的示意流程圖。

圖11是根據一示例性實施例示出的又一種持有狀態識別方法的示意流程圖。

圖12是根據一示例性實施例示出的又一種持有狀態識別方法的示意流程圖。

圖13是根據一示例性實施例示出的又一種持有狀態識別方法的示意流程圖。

圖14是根據一示例性實施例示出的一種用于識別持有狀態的裝置的示意框圖。

具體實施方式

這里將詳細地對示例性實施例進行說明，其示例表示在附圖中。下面的描述涉及附圖時，除非另有表示，不同附圖中的相同數字表示相同或相似的要素。以下示例性實施例中所描述的實施方式并不代表與本公開相一致的所有實施方式。相反，它們僅是與如所附權利要求書中所詳述的、本公開的一些方面相一致的裝置和方法的例子。

圖1是根據一示例性實施例示出的一種持有狀態識別裝置的示意框圖，該裝置可以適用于手機、平板電腦等終端，以下主要在該裝置適用于手機的情況下，對本實施例進行示意性說明。如圖1所示，所述裝置包括：

第一感應模塊11，被配置為獲取用戶的指紋信息。

在一個實施例中，第一感應模塊可以是位于手機后殼凹槽中的指紋識別傳感器，也可以是位于手機菜單按鍵中的指紋識別傳感器，還可以是位于手機屏幕內的指紋識別傳感器。

第二感應模塊12，被配置為獲取用戶接觸所述終端的接觸點信息和/或接觸面信息。

在一個實施例中，第二感應模塊可以是電容傳感器，進一步地，可以是自感式電容傳感器，也可以是互感式電容傳感器。

當用戶接觸手機時，會將部分電荷從作為第二感應模塊的電容傳感器中轉移出去，從而改變電容傳感器中的電荷分布，并且根據用戶接觸手機的位置、面積的不同，電容傳感器中電荷分布改變的情況也有所不同，進而根據電容傳感器中電荷分布改變的情況，即可確定用戶是否握持手機。

指紋識別模塊13，分別連接于所述第一感應模塊和所述第二感應模塊，被配置為根據所述指紋信息確定指紋圖形，以及根據所述接觸點信息和/或接觸面信息確定用戶持有所述終端的狀態。

在一個實施例中，指紋識別模塊可以設置在第一感應模塊附近，例如當第一感應模塊設置在手機后蓋的凹槽中時，指紋識別模塊可以貼在第一感應模塊靠近屏幕的一側。而指紋識別模塊與第二感應模塊之間若果相距較遠，則可以通過pcb(印刷電路板)或fpc(柔性電路板)等結構相連。

在一個實施例中，用戶可以通過多根手指固定手機的方式握持手機，在這種情況下，用戶對手機的接觸點較多；用戶也可以通過手掌托住手機的方式握持手機，在這種情況下，用戶對手機的接觸面積較大。而用戶在非握持狀態下接觸手機時，例如點擊手機屏幕，拿起手機放在兜里等情況，用戶接觸手機的觸點較少和/或接觸手機的接觸面積較小，因此可以根據接觸點信息和/或接觸面信息來確定對于手機是否處于握持狀態。

功率調節模塊14，被配置為根據所述狀態調節所述終端輻射信號的功率。

在一個實施例中，功率調節模塊可以在手機處于握持狀態下的情況下，降低手機輻射信號的功率，從而降低手機輻射對人體的損傷。

在一個實施例中，由于第一感應模塊和第二感應模塊都可以是電容式傳感器，因此對于兩者信號的計算邏輯差異較小，從而無需對指紋識別模塊中的電路邏輯進行過多調整，即可通過指紋識別模塊一方面根據指紋信息確定指紋圖形，另一方面根據接觸點信息和/或接觸面信息確定用戶持有終端的狀態。據此，無需為第二感應模塊額外添加對應的處理模塊，從而可以減少終端整體的硬件成本，以及降低終端的重量。

可選地，所述第二感應模塊為天線。

在一個實施例中，第二感應模塊可以是手機中的天線，例如wi-fi天線、gps天線，其中，可以將天線制作為類似互感式電容或自感式電容的結構，從而使其能夠在用戶接觸手機時，改變自身的電荷分布。

通過將手機中固有的天線作為第二感應模塊，就無需額外配置用于感應用戶對手機握持狀態的傳感器，從而可以進一步減少手機等終端的硬件成本，以及降低其重量。

可選地，所述第二感應模塊被配置為在每個周期的第一時間段獲取用戶對所述終端接觸的接觸點信息和/或接觸面信息，在每個周期的第二時間段輻射信號。

在一個實施例中，可以將第二感應模塊分時復用，從而保證在每個周期中第二感應模塊都可以輻射信號，還可以獲取用戶對終端接觸的接觸點信息和/或接觸面信息，并且兩種功能互不干擾。其中，第一時間段和/或第二時間段可以分別包括多個子時間段，并且每個子時間段可以相等也可以不等。

可選地，所述第二感應模塊為近場通信天線。

在一個實施例中，第二感應模塊可以是近場通信(nearfieldcommunication，nfc)天線。由于手機中近場通信天線的形狀一般為多個形狀相同、尺寸不同、依次套設的面狀金屬框，或者為一個螺旋狀的面狀金屬，而這種形狀的近場通信天線具有較大的平面面積，因此可以將其作為自感式電容使用，從而無需對手機中其他天線的結構進行改造，直接采用現有結構的近場通信天線來作為第二感應模塊，更有利于降低手機的成本。

圖2是根據一示例性實施例示出的另一種持有狀態識別裝置的示意框圖。如圖2所示，在圖1所示實施例的基礎上，所述指紋識別模塊13包括：

計算子模塊131，被配置為根據所述接觸點信息計算用戶接觸所述終端的觸點數目，和/或根據所述接觸面信息計算用戶接觸所述終端的接觸面積；

確定子模塊132，被配置為在所述觸點數目大于預設數目，和/或所述接觸面積大于預設面積的情況下，確定用戶對所述終端處于握持狀態；在所述觸點數目小于或等于所述預設數目，和/或所述接觸面積小于或等于所述預設面積的情況下，確定用戶對所述終端處于非握持狀態。

在一個實施例中，用戶可以通過多根手指固定手機的方式握持手機，在這種情況下，用戶對手機的接觸點較多；用戶也可以通過手掌托住手機的方式握持手機，在這種情況下，用戶對手機的接觸面積較大。

而用戶在非握持狀態下接觸手機時，例如點擊手機屏幕，拿起手機放在兜里等情況，相對于通過多根手指固定手機的方式握持手機的情況，用戶接觸手機的觸點較少，和/或相對于通過手掌托住手機的方式握持手機的情況下，用戶接觸手機的接觸面積較小。因此可以在觸點數目大于預設數目(可以根據需要進行設置，例如5)，和/或接觸面積大于預設面積(可以根據需要進行設置，例如6平方厘米)的情況下，確定用戶對所述終端處于握持狀態，在觸點數目小于或等于預設數目，和/或接觸面積小于或等于預設面積的情況下，確定用戶對終端處于非握持狀態，保證對于握持狀態判斷的準確性。

圖3是根據一示例性實施例示出的又一種持有狀態識別裝置的示意框圖。如圖3所示，在圖2所示實施例的基礎上，所述功率調節模塊包括：

降低子模塊141，被配置為在所述確定子模塊132確定用戶對所述終端處于握持狀態的情況下，確定所述終端輻射信號的功率是否大于或等于預設功率，若是，降低所述終端輻射信號的功率；

提高子模塊142，被配置為在所述確定子模塊132確定用戶對所述終端處于非握持狀態的情況下，確定所述終端輻射信號的功率是否小于預設功率，若是，提高所述終端輻射信號的功率。

在一個實施例中，除了可以在用戶握持手機的情況下，降低手機輻射信號的功率，還可以在用戶未握持手機的情況下，將手機輻射信號的功率恢復到正常功率水平。其中，通過比較終端輻射信號的功率與預設功率(可以是手機輻射信號的正常功率)，可以避免在手機輻射信號的功率已經被降低了的情況下，進一步降低手機輻射信號的功率，從而嚴重影響通信，以及避免在手機輻射信號的功率沒有被降低的情況下，提高手機輻射信號的功率，導致對用戶過大的損害。

圖4是根據一示例性實施例示出的又一種持有狀態識別裝置的示意框圖。如圖4所示，在圖3所示實施例的基礎上，上述裝置還包括：

檢測模塊15，被配置為檢測所述終端是否處于通信狀態；

其中，在所述檢測模塊15檢測到所述終端處于通信狀態的情況下，所述降低子模塊141在降低所述終端輻射信號的功率時，降低第一功率值；在所述檢測模塊15檢測到所述終端未處于通信狀態的情況下，所述降低子模塊141在降低所述終端輻射信號的功率時，降低第二功率值；所述第一功率值小于所述第二功率值。

在一個實施例中，當用戶握持手機，而用戶并沒有進行通信時，例如僅僅將手機握在手中看文檔，但是手機中的天線仍在輻射信號，在這種情況下，可以對天線輻射信號的功率進行較大幅度的降低，例如降低第二功率值，也不會對用戶使用手機造成影響，并可以保證降低天線輻射對用戶的損害。而當用戶握持手機，并且用戶正在進行通信時，在這種情況下，可以對天線輻射功率進行較小幅度的降低，例如降低第一功率值，從而在減低天線輻射對用戶損傷的同時，避免降低天線輻射對用戶通信造成過大的影響。

圖5是根據一示例性實施例示出的又一種持有狀態識別裝置的示意框圖。如圖5所示，在圖1所示實施例的基礎上，上述裝置還包括：

姿態識別模塊16，被配置為識別所述終端的姿態信息；

其中，所述功率調節模塊13被配置為在所述姿態信息為所述終端的長邊或短邊與水平面的夾角大于預設角度的情況下，根據所述指紋識別模塊確定的狀態調節所述終端輻射信號的功率。

在一個實施例中，由于在某些情況下，雖然用戶正在握持手機，然而手機距離用戶較遠，例如用戶在通話過程中開啟免提，將手機握持在距離自己較遠的位置收聽，那么手機的輻射對用戶的影響是較小的，并不需要降低手機輻射信號的功率。

因此，可以通過姿態識別模塊對終端的姿態進行識別，當根據姿態信息確定手機的長邊或短邊與水平面的夾角較大，例如大于預設夾角(可以根據需要進行設置，例如60°)時，說明手機處于接近垂直水平面的狀態，也即一般情況下用戶握持手機靠近自己耳部進行通話的狀態，因此可以在這種情況下，才對手機輻射信號的功率進行調節，例如按照圖3所示實施例的方式進行調節，從而保證調節的準確性，避免不必要的調節影響用戶的正常通信。

圖6是根據一示例性實施例示出的又一種持有狀態識別裝置的示意框圖。如圖6所示，在圖1所示實施例的基礎上，上述裝置還包括：

距離識別模塊17，被配置為識別所述終端與用戶的距離；

其中，所述功率調節模塊13被配置為在所述終端與用戶的距離小于預設距離的情況下，根據所述指紋識別模塊確定的狀態調節所述終端輻射信號的功率。

在一個實施例中，由于在某些情況下，雖然用戶正在握持手機，然而手機距離用戶較遠，例如用戶在通話過程中開啟免提，將手機握持在距離自己較遠的位置收聽，那么手機的輻射對用戶的影響是較小的，并不需要降低手機輻射信號的功率。

因此，可以通過距離識別模塊對終端到用戶的距離進行識別，當終端與用戶的距離小于預設距離(可以根據需要進行設置，例如10厘米)，一般情況下可以確定用戶握持手機靠近自己耳部進行通話的狀態，因此可以在這種情況下，才對手機輻射信號的功率進行調節，例如按照圖3所示實施例的方式進行調節，從而保證調節的準確性，避免不必要的調節影響用戶的正常通信。

與上述持有狀態識別裝置的實施例相對應地，本公開還提出了持有狀態識別方法的實施例。

圖7是根據一示例性實施例示出的一種持有狀態識別方法的示意流程圖。如圖7所述，該方法適用于終端，所述終端包括第一感應模塊、第二感應模塊、分別連接于所述第一感應模塊和所述第二感應模塊的指紋識別模塊，所述方法包括以下步驟。

在步驟s71中，控制第一感應模塊獲取用戶的指紋信息；

在步驟s72中，控制第二感應模塊獲取用戶接觸所述終端的接觸點信息和/或接觸面信息；

在步驟s73中，控制指紋識別模塊根據所述指紋信息確定指紋圖形，以及根據所述接觸點信息和/或接觸面信息確定用戶持有所述終端的狀態；

在步驟s74中，根據所述狀態調節所述終端輻射信號的功率。

圖8是根據一示例性實施例示出的另一種持有狀態識別方法的示意流程圖。如圖8所示，在圖7所示實施例的基礎上，在所述第二感應模塊為天線的情況下，所述制第二感應模塊獲取用戶接觸所述終端的接觸點信息和/或接觸面信息包括：

在步驟s721中，在每個周期的第一時間段獲取用戶對所述終端接觸的接觸點信息和/或接觸面信息，在每個周期的第二時間段輻射信號。

圖9是根據一示例性實施例示出的又一種持有狀態識別方法的示意流程圖。如圖9所示，在圖7所示實施例的基礎上，所述控制指紋識別模塊根據所述接觸點信息和/或接觸面信息確定用戶持有所述終端的狀態包括：

在步驟s730中，根據所述接觸點信息計算用戶接觸所述終端的觸點數目，和/或根據所述接觸面信息計算用戶接觸所述終端的接觸面積；

在步驟s731中，在所述觸點數目大于預設數目，和/或所述接觸面積大于預設面積的情況下，確定用戶對所述終端處于握持狀態；

在步驟s732中，在所述觸點數目小于或等于所述預設數目，和/或所述接觸面積小于或等于所述預設面積的情況下，確定用戶對所述終端處于非握持狀態。

圖10是根據一示例性實施例示出的又一種持有狀態識別方法的示意流程圖。如圖10所示，在圖9所示實施例的基礎上，所述根據所述狀態調節所述終端輻射信號的功率包括：

在步驟s741中，在所述確定子模塊確定用戶對所述終端處于握持狀態的情況下，確定所述終端輻射信號的功率是否大于或等于預設功率，若是，降低所述終端輻射信號的功率；

在步驟s742中，在所述確定子模塊確定用戶對所述終端處于非握持狀態的情況下，確定所述終端輻射信號的功率是否小于預設功率，若是，提高所述終端輻射信號的功率。

圖11是根據一示例性實施例示出的又一種持有狀態識別方法的示意流程圖。如圖11所示，在圖10所示實施例的基礎上，所述方法還包括：

在步驟s75中，在根據所述狀態調節所述終端輻射信號的功率之前，檢測所述終端是否處于通信狀態；

所述降低所述終端輻射信號的功率包括：

在步驟s7410中，在所述終端處于通信狀態的情況下，降低所述終端輻射信號的功率第一功率值；

在步驟s7420中，在所述終端未處于通信狀態的情況下，降低所述終端輻射信號的功率第二功率值；

其中，所述第一功率值小于所述第二功率值。

圖12是根據一示例性實施例示出的又一種持有狀態識別方法的示意流程圖。如圖12所示，在圖7所示實施例的基礎上，所述方法還包括：

在步驟s76中，在根據所述狀態調節所述終端輻射信號的功率之前，識別所述終端的姿態信息；

所述根據所述狀態調節所述終端輻射信號的功率包括：

在步驟s743中，在所述姿態信息為所述終端的長邊或短邊與水平面的夾角大于預設角度的情況下，根據所述指紋識別模塊確定的狀態調節所述終端輻射信號的功率。

圖13是根據一示例性實施例示出的又一種持有狀態識別方法的示意流程圖。如圖13所示，在圖7所示實施例的基礎上，所述方法還包括：

在步驟s77中，在根據所述狀態調節所述終端輻射信號的功率之前，識別所述終端與用戶的距離；

所述根據所述狀態調節所述終端輻射信號的功率包括：

在步驟s744中，在所述終端與用戶的距離小于預設距離的情況下，根據所述指紋識別模塊確定的狀態調節所述終端輻射信號的功率。

關于上述實施例中的方法，其中各個步驟執行操作的具體方式已經在相關的裝置實施例中進行了詳細描述，此處將不做詳細闡述說明。

對于裝置實施例而言，由于其基本對應于方法實施例，所以相關之處參見方法實施例的部分說明即可。以上所描述的裝置實施例僅僅是示意性的，其中所述作為分離部件說明的單元可以是或者也可以不是物理上分開的，作為單元顯示的部件可以是或者也可以不是物理單元，即可以位于一個地方，或者也可以分布到多個網絡單元上。可以根據實際的需要選擇其中的部分或者全部模塊來實現本公開方案的目的。本領域普通技術人員在不付出創造性勞動的情況下，即可以理解并實施。

相應的，本公開還提供一種持有狀態識別裝置，包括：處理器；第一感應模塊，被配置為獲取用戶的指紋信息；第二感應模塊，被配置為獲取用戶接觸所述終端的接觸點信息和/或接觸面信息；指紋識別模塊，分別連接于所述第一感應模塊和所述第二感應模塊，被配置為根據所述指紋信息確定指紋圖形，以及根據所述接觸點信息和/或接觸面信息確定用戶持有所述終端的狀態；功率調節模塊，被配置為根據所述狀態調節所述終端輻射信號的功率。

相應的，本公開還提供一種終端，所述終端包括有存儲器，還包括第一感應模塊、第二感應模塊、分別連接于所述第一感應模塊和所述第二感應模塊的指紋識別模塊，以及一個或者一個以上的程序，其中一個或者一個以上程序存儲于存儲器中，且經配置以由一個或者一個以上處理器執行所述一個或者一個以上程序包含用于進行以下操作的指令：控制第一感應模塊獲取用戶的指紋信息；控制第二感應模塊獲取用戶接觸所述終端的接觸點信息和/或接觸面信息；控制指紋識別模塊根據所述指紋信息確定指紋圖形，以及根據所述接觸點信息和/或接觸面信息確定用戶持有所述終端的狀態；根據所述狀態調節所述終端輻射信號的功率。

圖14是根據一示例性實施例示出的一種用于識別持有狀態的裝置1400的示意框圖。例如，裝置1400可以是移動電話，計算機，數字廣播終端，消息收發設備，游戲控制臺，平板設備，醫療設備，健身設備，個人數字助理等。

參照圖14，裝置1400可以包括以下一個或多個組件：處理組件1402，存儲器1404，電源組件1406，多媒體組件1408，音頻組件1410，輸入/輸出(i/o)的接口1412，傳感器組件1414，以及通信組件1416。還包括：第一感應模塊，被配置為獲取用戶的指紋信息；第二感應模塊，被配置為獲取用戶接觸所述終端的接觸點信息和/或接觸面信息；指紋識別模塊，分別連接于所述第一感應模塊和所述第二感應模塊，被配置為根據所述指紋信息確定指紋圖形，以及根據所述接觸點信息和/或接觸面信息確定用戶持有所述終端的狀態；功率調節模塊，被配置為根據所述狀態調節所述終端輻射信號的功率。

處理組件1402通常控制裝置1400的整體操作，諸如與顯示，電話呼叫，數據通信，相機操作和記錄操作相關聯的操作。處理組件1402可以包括一個或多個處理器1420來執行指令，以完成上述的方法的全部或部分步驟。此外，處理組件1402可以包括一個或多個模塊，便于處理組件1402和其他組件之間的交互。例如，處理組件1402可以包括多媒體模塊，以方便多媒體組件1408和處理組件1402之間的交互。

存儲器1404被配置為存儲各種類型的數據以支持在裝置1400的操作。這些數據的示例包括用于在裝置1400上操作的任何應用程序或方法的指令，聯系人數據，電話簿數據，消息，圖片，視頻等。存儲器1404可以由任何類型的易失性或非易失性存儲設備或者它們的組合實現，如靜態隨機存取存儲器(sram)，電可擦除可編程只讀存儲器(eeprom)，可擦除可編程只讀存儲器(eprom)，可編程只讀存儲器(prom)，只讀存儲器(rom)，磁存儲器，快閃存儲器，磁盤或光盤。

電源組件1406為裝置1400的各種組件提供電力。電源組件1406可以包括電源管理系統，一個或多個電源，及其他與為裝置1400生成、管理和分配電力相關聯的組件。

多媒體組件1408包括在所述裝置1400和用戶之間的提供一個輸出接口的屏幕。在一些實施例中，屏幕可以包括液晶顯示器(lcd)和觸摸面板(tp)。如果屏幕包括觸摸面板，屏幕可以被實現為觸摸屏，以接收來自用戶的輸入信號。觸摸面板包括一個或多個觸摸傳感器以感測觸摸、滑動和觸摸面板上的手勢。所述觸摸傳感器可以不僅感測觸摸或滑動動作的邊界，而且還檢測與所述觸摸或滑動操作相關的持續時間和壓力。在一些實施例中，多媒體組件1408包括一個前置攝像頭和/或后置攝像頭。當裝置1400處于操作模式，如拍攝模式或視頻模式時，前置攝像頭和/或后置攝像頭可以接收外部的多媒體數據。每個前置攝像頭和后置攝像頭可以是一個固定的光學透鏡系統或具有焦距和光學變焦能力。

音頻組件1410被配置為輸出和/或輸入音頻信號。例如，音頻組件1410包括一個麥克風(mic)，當裝置1400處于操作模式，如呼叫模式、記錄模式和語音識別模式時，麥克風被配置為接收外部音頻信號。所接收的音頻信號可以被進一步存儲在存儲器1404或經由通信組件1416發送。在一些實施例中，音頻組件1410還包括一個揚聲器，用于輸出音頻信號。

i/o接口1412為處理組件1402和外圍接口模塊之間提供接口，上述外圍接口模塊可以是鍵盤，點擊輪，按鈕等。這些按鈕可包括但不限于：主頁按鈕、音量按鈕、啟動按鈕和鎖定按鈕。

傳感器組件1414包括一個或多個傳感器，用于為裝置1400提供各個方面的狀態評估。例如，傳感器組件1414可以檢測到裝置1400的打開/關閉狀態，組件的相對定位，例如所述組件為裝置1400的顯示器和小鍵盤，傳感器組件1414還可以檢測裝置1400或裝置1400一個組件的位置改變，用戶與裝置1400接觸的存在或不存在，裝置1400方位或加速/減速和裝置1400的溫度變化。傳感器組件1414可以包括接近傳感器，被配置用來在沒有任何的物理接觸時檢測附近物體的存在。傳感器組件1414還可以包括光傳感器，如cmos或ccd圖像傳感器，用于在成像應用中使用。在一些實施例中，該傳感器組件1414還可以包括加速度傳感器，陀螺儀傳感器，磁傳感器，壓力傳感器或溫度傳感器。

通信組件1416被配置為便于裝置1400和其他設備之間有線或無線方式的通信。裝置1400可以接入基于通信標準的無線網絡，如wifi，2g或3g，或它們的組合。在一個示例性實施例中，通信組件1416經由廣播信道接收來自外部廣播管理系統的廣播信號或廣播相關信息。在一個示例性實施例中，所述通信組件1416還包括近場通信(nfc)模塊，以促進短程通信。例如，在nfc模塊可基于射頻識別(rfid)技術，紅外數據協會(irda)技術，超寬帶(uwb)技術，藍牙(bt)技術和其他技術來實現。

在示例性實施例中，裝置1400可以被一個或多個應用專用集成電路(asic)、數字信號處理器(dsp)、數字信號處理設備(dspd)、可編程邏輯器件(pld)、現場可編程門陣列(fpga)、控制器、微控制器、微處理器或其他電子元件實現，用于執行上述方法。

在示例性實施例中，還提供了一種包括指令的非臨時性計算機可讀存儲介質，例如包括指令的存儲器1404，上述指令可由裝置1400的處理器1420執行以完成上述方法。例如，所述非臨時性計算機可讀存儲介質可以是rom、隨機存取存儲器(ram)、cd-rom、磁帶、軟盤和光數據存儲設備等。

本領域技術人員在考慮說明書及實踐這里公開的公開后，將容易想到本公開的其它實施方案。本申請旨在涵蓋本公開的任何變型、用途或者適應性變化，這些變型、用途或者適應性變化遵循本公開的一般性原理并包括本公開未公開的本技術領域中的公知常識或慣用技術手段。說明書和實施例僅被視為示例性的，本公開的真正范圍和精神由下面的權利要求指出。

應當理解的是，本公開并不局限于上面已經描述并在附圖中示出的精確結構，并且可以在不脫離其范圍進行各種修改和改變。本公開的范圍僅由所附的權利要求來限制。
