本申請是申請日為2010年6月21日、申請?zhí)枮?01080028876.7且發明名稱為“皮膚輻射裝置”的專利申請的分案申請。

本發明涉及一種皮膚輻射裝置。

本發明進一步涉及一種用于向輻射區域中人的皮膚提供光子輻射的方法。

本發明還更進一步涉及一種光子輻射分布（profile）。

背景技術：

皮膚的主要功能是調節身體溫度，以及更重要的，保護我們的內部器官不受外部環境的侵害。皮膚是使身體免于沖擊和損害的保護器。皮膚由三個功能層組成：表皮層，真皮層以及皮下組織層（hypodermisorsubcutis）；每一層具有它自己獨特的功能。

表皮層是最上層，通常由15-20層細胞組成。表皮層連續地經歷細胞的出生，生存和死亡，這些細胞在表皮層基底處生成，并且在兩周的遷移后在表面脫落。

真皮層由細胞構成，這些細胞產生纖維（膠原蛋白和彈性蛋白），以及容納皮膚的彈性支撐。位于真皮層中的神經末梢起感受器的作用，其檢測溫度的變化以及感覺壓力、痛楚和振動。用于感知溫暖的感受器存在于該層中距離皮膚表面約0.3至0.6mm深度處。

最后，皮下組織層起襯墊和為身體貯藏能量的存儲站的作用。

光治療由下述組成：在預定量的時間期間，以及在一些情況下在白天的特定時間，暴露于日光，或者暴露于使用激光、led、熒光燈、分色燈的特定波長的光或極亮的全譜光下。它已經在治療尋常性痤瘡、季節性情感障礙、新生兒黃疸中證明了是有效的，并且它是針對睡眠相位后移癥候群的標準治療方案的一部分。它最近已經在非季節性抑郁癥中顯示有效。利用uva和uvb輻射的光線療法聲稱對于諸如牛皮癬的皮膚狀況具有明顯的益處。諾貝爾獎金得主n.r.finsen在19世紀末創立了光線療法的原理。他使用光醫治皮膚病。光治療的發展主要?dú)w因于最初在外科手術中使用的激光療法的引入。

根據波長范圍，皮膚中的光吸收主要是由黑色素、血紅蛋白和水引起。黑色素是由黑色素細胞產生的色素，黑色素細胞存在于表皮層和毛發中，從真皮層延伸出來。血紅蛋白存在于特別是真皮層中的血管內的血液中。水基本上存在于皮膚的每一個功能層中。通常來說，uv以及藍色范圍中的光子輻射基本上由表皮層中的黑色素和血紅蛋白所吸收。在更長的波長處，輻射的穿透深度增加，這可能是受到黑色素和血紅蛋白的吸收減少這一事實的影響（見圖1a和1b）。然而，在高于1500nm的波長處，水的吸收增加到一個較大值，由此有助于減少上述波長的穿透深度（見圖1c）。

技術實現要素：

本發明的一目的是提供一種具有新應用可能性的皮膚輻射裝置。

本發明的另一目的是提供一種具有新應用可能性的、向輻射區域中人的皮膚提供光子輻射的方法。

本發明的另一目的是提供一種具有新應用可能性的光子輻射分布。

根據本發明的第一個方面，提供了一種皮膚輻射裝置。皮膚輻射裝置向該裝置的輻射區域中人的皮膚提供調制的光子輻射。該裝置包括用于產生光子輻射的光子輻射源和調制設備，該調制設備用于引起在輻射區域的至少一個子區域中的在從300至700nm，從1900至2000nm以及從2400至10000nm的波長范圍內的光子輻射的總功率密度的調制，該功率密度在第一和第二互不相同的值之間以至少0.1hz以及至多10hz的頻率進行調制。功率密度的第一值的強度（magnitude）至少是20mw/cm²以及第二值的強度最多是第一值強度的四分之一。總功率密度被理解為在所述波長范圍積分的功率密度。具有至少20mw/cm²的功率密度的光子輻射可以由皮膚中的溫暖感受器清楚地感知。假如皮膚充分吸收光子輻射，則以0.1hz到10hz范圍內的頻率在第一和第二級別之間調制光子輻射的功率密度導致皮膚上按摩效果的感知。

輻射區域是當裝置相對于用戶皮膚處于預定位置和方向時光子輻射源可以照射的皮膚的區域。所述總功率密度調制可以然后包括在整個輻射區域中的總功率密度的同步調制，但這并非必須的情況。可替換地，輻射區域可以劃分為子區域，所述子區域各自與輻射源的相應的光子輻射模塊相關聯，所述光子輻射模塊被獨立地調制。還可替換地，輻射源的輻射射束可以掃過輻射區域內的皮膚表面，使得每一次照射輻射區域內的不同子區域。在任何情況下，效果就是：可以是輻射區域的子區域的皮膚區域被提供有光子輻射，所述光子輻射的在特定波長范圍上所積分的功率密度被調制。

最適于實現按摩效果的光子輻射具有在從300至700nm，從1900至2000nm以及從2400至10000nm范圍內的波長。具有這些范圍中波長的光子輻射由皮膚中的溫暖感受器直接吸收或者其由表皮層吸收，在表皮層處，熱量被快速傳導到溫暖感受器。

特別地，從1900至2000nm以及從2400至10000nm的范圍有利地在根據本發明的所述第一個方面的裝置中使用，這是由于皮膚對于具有在這些范圍中的波長的光子輻射的反射相對較少，而跟皮膚類型無關。

特別適合的是從300至500nm，從1900至2000nm，從2400至2600nm以及從3600至4200nm的范圍。在這些波長范圍中的光子輻射在包括溫暖感受器的皮膚區域中基本上被直接吸收。特別地，上述范圍中的從1900至2000nm，從2400至2600nm以及從3600至4200nm的范圍是有利的，這是由于皮膚對于具有在這些范圍中波長的光子輻射的反射相對較低，而跟皮膚類型無關。

特定功率密度被理解為照射到皮膚上的光子輻射的功率密度。對一些皮膚類型而言，相對大部分的光子輻射可以由皮膚反射。在實施例中，因此，第一值至少為50mw/cm²。在該實施例中，同樣，從300至500nm的波長范圍中的光子輻射也被擁有對于該輻射具有相對高反射率的皮膚類型的人清楚地感知。

在一個實施例中，功率密度的第一值至多為200mw/cm²。基本上更高的值，例如高于500mw/cm²的值，暗示著相對高的功耗，而它不再貢獻對人的舒適效果。

可以使用各種光子輻射源，諸如低壓放電燈、發光二極管、團簇（cluster）放電燈等。假如一些類型的白熾燈冷卻足夠快，諸如icxphotonics公司的reflectir-p1n型的白熾燈，還可以使用這些類型的白熾燈。然而，led是特別有利的，這是由于所發射的光子輻射的功率密度可以作為時間的函數而精確地控制，并且由于其具有相對高的效率。

同樣，調制設備可以以各種方式來實現。在一個實施例中，調制設備是引起光子輻射源周期移動的致動器，以使得生成的光子輻射投影到輻射區域內的移動子區域。可替換地，致動器可以在從光子輻射源到輻射區域的輻射路徑中移動例如鏡子的光學系統，而不是移動光子輻射源本身。在又一個實施例中，比如例如lcd設備的光學快門的光學調制器布置在以開和關狀態調制的輻射路徑中。于是，避免了移動的部件。

在一個優選的實施例中，調制設備包括：對供給光子輻射源的功率的調制。這是有利的，因?yàn)楸苊饬艘苿?dòng)的部件，以及與光子輻射生成后應用調制的方法相比，設備的平均功耗更低。另一方面，在光子輻射生成后應用調制的實施例具有優勢：還可能使用不能快速調制的光子輻射源，例如高壓放電燈和大多數的白熾燈。

在調制設備調制供給光子輻射源的功率的實施例中，發光二極管作為光子輻射源是特別有利的，這是由于其光子輻射輸出可以很容易控制。盡管如此，還可如上所述地使用某些類型的白熾燈。

在一個實施例中，輻射源包括在互不相同的時間間隔期間開啟（switchon）的多個輻射模塊。輻射源可以例如包括10個輻射模塊，每個輻射模塊在輻射區域的相應子區域中照射皮膚。所述相應子區域可以是完全分開的或者可以部分重疊。各種幾何布置會是可能的，例如，輻射模塊可以形成一組同心圓或一組平行帶。輻射源可以具有運行模式，其中，當其前一個輻射模塊關閉時，輻射模塊開啟。當序列中最后一個輻射模塊關閉時，第一個輻射模塊再次開啟。代替在其前一個輻射模塊（例如，前一個帶）關閉的時刻開啟輻射模塊（例如，帶），輻射模塊被開啟期間的時間間隔可能重疊。可替換地，在輻射模塊關閉的時間點和下一個輻射模塊開啟的時間點之間可能會有一些時間推移。

在另一個實施例中，針對光子輻射的功率密度的級別設置作為時間的函數而控制。在實施例中，第一級別的強度逐漸增加，以便補償皮膚對溫暖感覺的敏感度的適應。

這也適用于下述實施例，其中輻射源包括多個在互不相同的時間間隔期間開啟的輻射模塊。在所述實施例中，例如，在第一個循環中，每個連續的輻射模塊可以以更高級別被供能，使得其比其前一個輻射模塊給皮膚提供更高的功率密度。在接著第一個循環的第二個循環中，每個連續的輻射模塊可以利用更低的功率驅動。這一模式（pattern）可以重復。

溫暖感受器直接感覺的經調制的光子輻射（例如在從300至700nm，從1900至2000nm和/或從2400至10000nm的波長范圍中的輻射，以下稱為主輻射）可以與附加輻射結合，例如與具有治療或另一效果的光子輻射結合，其條件是所述主輻射被充分調制以感知按摩效果。如果所述附加輻射是在所述主輻射波長范圍之一中，其可以和主輻射同步調制以防止其抑制按摩效果。即，附加輻射和由調制設備引起的調制被同步調制。這也是有利的，因?yàn)檫@種情況下主輻射和附加輻射可以由同一光子輻射源提供。

在一個實施例中，皮膚輻射裝置包括用于產生具有在從700至1600nm范圍中的波長的附加光子輻射的設備。具有在該范圍中（例如，在從800至1500nm的子范圍中）的波長的光子輻射（例如，具有870nm波長的光子輻射）穿透通過上層并直接加熱皮膚更深層，而基本上不需要觸發皮膚上層中的溫暖感受器。具有從1100至1400nm范圍中的波長（例如，具有1320nm波長）的光子輻射實現光子輻射的很高穿透。

附加輻射可以和主輻射同步調制。然而，可替換地，由于具有在從700至1600nm的范圍中的波長的輻射沒有被溫暖感受器感知，至少?zèng)]有立即被溫暖感受器感知，其可以持續地被提供，而不干擾主輻射的按摩效果。

經調制的主輻射還可以與其它附加輻射結合。例如已經發現，具有590nm波長的輻射和ir范圍中的輻射的結合有助于減少皺紋。其它類型的附加輻射對于脂肪團的治療是有用的。同樣，已經發現經調制的主輻射的應用對于減輕疼痛是有用的。例如，使用光子輻射的脫毛方法已知是疼痛的。通過將用于脫毛的光子輻射和經調制的主輻射結合，由此實現的按摩效果顯著地減輕了脫毛治療的不適。

在一個實施例中，皮膚輻射裝置具有在預定時間后中斷裝置的運行的定時器。預定時間可以例如在由制造商預定義的范圍內由用戶設置。

在一個實施例中，皮膚輻射裝置具有用于生成指示輻射源和輻射區域之間距離的距離信號的距離感知設備。如果估計距離小于例如和安全相關的最小運行距離的閾值，則距離信號可以用來中斷光子輻射源的運行。可替換地，距離信號可以用來控制光子輻射源，使得接近皮膚或者在皮膚上的輻射區域中的功率密度的第一值基本上獨立于光子輻射源和輻射區域之間的距離。可替換地，光子輻射源，比如，例如半導體激光器的激光器，可以生成基本上平行的光子輻射射束，使得功率密度固有地基本上獨立于距光子輻射源的距離。

在一個實施例中，皮膚輻射裝置被提供有用于提供光學檢測信號的光學檢測設備。光學檢測信號可以指示用戶皮膚是否存在于輻射區域中，以及如果存在，是哪種類型的皮膚。根據光學檢測信號的指示，可以控制裝置的運行。例如，如果皮膚存在于輻射區域中，裝置可以自動進入運行狀態，以及如果不是這種情況，則運行可以中斷。根據檢測到的皮膚類型，由光子輻射源提供的光子輻射的性質可以被適配。例如，如果檢測到在輻射區域內存在白皮膚，可以增加功率密度的第一值，以補償皮膚的更高的反射。

光學檢測信號可以進一步指示皮膚的狀態。如果光學檢測信號指示皮膚由于過高量的光子輻射而受到刺激，可以中斷或以更低的功率繼續皮膚輻射裝置的運行。

在另一個實施例中，皮膚輻射設備為了和皮膚直接接觸地使用而設計。在所述實施例中，皮膚輻射設備可以具有接觸傳感器，該接觸傳感器僅當其和皮膚接觸時使設備運行。

皮膚輻射裝置可以進一步包括用于存儲預設值的存儲器。預設值可以包括針對最大和最小功率密度、針對調制主輻射的頻率、特定的輻射波長范圍等的預設值。

存儲器可以為不同的用戶存儲多于一組預設值。預設值可以以默認值來初始化。

皮膚輻射裝置可包括機械按摩設備。機械按摩設備可結合由經調制的主輻射提供的按摩來應用機械按摩。

根據發明的第二方面，提供了一種用于向輻射區域中人的皮膚提供光子輻射的方法，該光子輻射具有從300至700nm，從1900至2000nm以及從2400至10000nm波長范圍內的總功率密度，所述總功率密度在第一和第二互不相同的值之間以至少0.1hz以及至多10hz的頻率進行調制，其中，該第一值至少是20mw/cm²以及該第二值最多是該第一值的四分之一。

根據本發明的第三個方面，提供了一種用于在輻射區域中的人皮膚處應用的光子輻射功率分布（profile），所述分布具有在從300至700nm，從1900至2000nm以及從2400至10000nm的波長范圍內的總功率密度，所述總功率密度在第一和第二互不相同的值之間以至少0.1hz以及至多10hz的頻率進行調制，其中，該第一值至少是20mw/cm²以及該第二值最多是該第一值的四分之一。

附圖說明

參考附圖更詳細地描述這些和其它的方面。其中：

圖1a示出了人皮膚的橫截面，

圖1b示出了作為波長的函數的光子輻射在人皮膚中的穿透深度，

圖1c示出了作為波長的函數的對于人皮膚中存在的不同物質的光子輻射的吸收，

圖1d示出了作為波長的函數的人皮膚對于光子輻射的反射率，

圖2示意性地示出了根據本發明的輻射裝置的一個實施例，

圖3更詳細地示出了圖2實施例的一部分，

圖4示出了根據本發明的輻射裝置的另一個實施例，

圖5針對本發明的一個實施例，示出了針對給定區域的，應用于光子輻射源的電流、由光子輻射源提供的功率密度以及由測試者的感官知覺之間的關系，

圖6針對本發明的另一個實施例，示出了感受到所應用的光子輻射的短暫中斷的測試者的百分比，與連續（subsequent）光子輻射脈沖之間的關閉時間的函數關系。

圖7a示出了人皮膚處應用的光子輻射功率分布的第一個示例，

圖7b示出了人皮膚處應用的光子輻射功率分布的第二個示例，

圖7c示出了人皮膚處應用的光子輻射功率分布的第三個示例，

圖7d示出了人皮膚處應用的光子輻射功率分布的第四個示例。

具體實施方式

在以下詳細的描述中，闡述了大量具體的細節，以便提供對本發明的透徹理解。然而，本領域技術人員將理解：本發明沒有這些具體的細節也可實現。在其它實例中，沒有詳細地描述廣為人知的方法，步驟，以及組件，以免使本發明的方面模糊不清。

以下參照附圖更充分地描述本發明，附圖中示出了本發明的實施例。然而，本發明可以以許多不同的形式來表現，并不應解釋為限制于在此闡述的實施例。相反的，提供這些實施例以使得本公開將是透徹和完整的，并將向本領域技術人員充分表達本發明的范圍。在圖中，層和區域的尺寸和相對尺寸可能為了清晰起見而被夸大。

將理解，雖然術語第一，第二，第三等可在此用于描述各種元件、組件和/或部件，但是這些元件、組件和/或部件不應被這些術語所限。這些術語僅用于將一個元件、組件和/或部件和另一個元件、組件和/或部件相區分。因此，以下討論的第一元件、組件和/或分部件可以被稱為第二元件、組件和/或部件，而不違背本發明的教導。

除非另有定義，這里使用的所有的術語（包括技術和科學術語）具有與本發明所屬領域普通技術人員通常的理解的相同的含義。將進一步理解：諸如那些在常用詞典中定義的術語的這些術語應解釋為具有和相關技術上下文中他們的含義一致的含義，并將不會解釋為理想化的或過于形式的意義，除非此處明確這樣定義。所有的出版物、專利申請、專利以及此處涉及的其它參考資料全部以引用方式并入。當出現沖突時，包括定義的本說明書將控制。此外，材料、方法以及示例都僅僅是說明性的而非意在限制。

圖1a示意性地示出了人皮膚的橫截面。皮膚由三個功能層組成：表皮層、真皮層以及皮下組織層；每一層具有自己獨特的功能。

表皮層是最上面的功能層，通常由15-20個細胞層組成。表皮層連續經歷細胞的出生、生存和死亡，這些細胞在表皮層基地處產生，并且在兩周的遷移后在表面脫落。

真皮層（緊鄰的功能層），由細胞構成，這些細胞產生纖維（膠原蛋白和彈性蛋白），以及容納皮膚的彈性支撐。位于真皮層中的神經末梢可以檢測溫度的變化，并且其它的神經末梢可檢測癢、疼痛等。特別地，用于感知溫暖的感受器存在于該功能層中距離皮膚表面約0.3至0.6mm深度處。

最后，皮下組織層起襯墊和為身體貯藏能量的存儲站的作用。

圖1b示出了作為光子輻射波長的函數的光子輻射穿透深度。穿透深度定義為95%的照射光子輻射被吸收處的深度。在指示了皮膚的深度的垂直方向上，圖1a和圖1b具有相同的比例。

穿透深度主要由黑色素、水和氧合血紅蛋白物質對光子輻射的吸收，以及在皮膚層內部的散射來確定。圖1c示出了作為在從300至2000nm范圍中波長的函數的在這些物質中的吸收。根據波長的范圍，皮膚中的光吸收通常主要由黑色素、血紅蛋白和水引起。黑色素是黑色素細胞制造的色素，黑色素細胞存在于表皮層和毛發中，其從真皮層延伸出來。血紅蛋白存在于特別是真皮層中的血管內的血液中。水基本上存在于皮膚的每一個功能層中。通常來說，uvb范圍中的光子輻射基本上由表皮層中的黑色素所吸收，以使得它不會在真皮層中穿透太深。uva輻射，也在真皮層中穿透少許，并且藍色輻射比uva輻射在真皮層中穿透地稍微更深一點。在更長的波長處，在1300nm時，穿透深度增加到大約5mm的穿透深度，因?yàn)楹谏睾脱t蛋白的吸收減少。然而，在高于1500nm的波長處，水的吸收增加到一個顯著值，由此有助于減少上述波長的穿透深度。這解釋了：對于波長1950nm而言至約0.5mm的穿透深度的急劇減少。穿透深度在波長2300nm處具有第二最大值3mm以及對于2850nm具有約0mm的第二最小值。在從2850至10000nm范圍中的更長的波長淺薄地穿透皮膚。

圖1d示出了作為波長函數的皮膚的反射率。在從大約300至1500nm的波長范圍中，反射率相對高。對于深色皮膚，在波長1000nm處，反射量從約10%增加到約45%的最大值，以及對于1400nm以及更高的波長，減少到約10%。對于白皮膚，反射量從300nm波長處的約10%增加到700nm波長處的約70%的最大值，以及在1400nm和更高波長處再次減少到約10%。

圖2示出了皮膚輻射裝置10，其用于向皮膚輻射裝置10的輻射區域12附近的人的皮膚20提供調制的光子輻射14。該裝置10包括用于生成光子輻射14的光子輻射源18和調制設備16。在運行期間，調制設備引起在輻射區域12中的在第一和第二值之間對從300至700nm，從1900至2000nm，和從2400至10000nm的波長范圍中的光子輻射的總功率密度進行調制。遍及所述范圍的總功率密度以至少0.1hz和至多10hz的頻率進行調制。在所示實施例中，第一值至少為20mw/cm²，且第二值至多為第一值的四分之一。

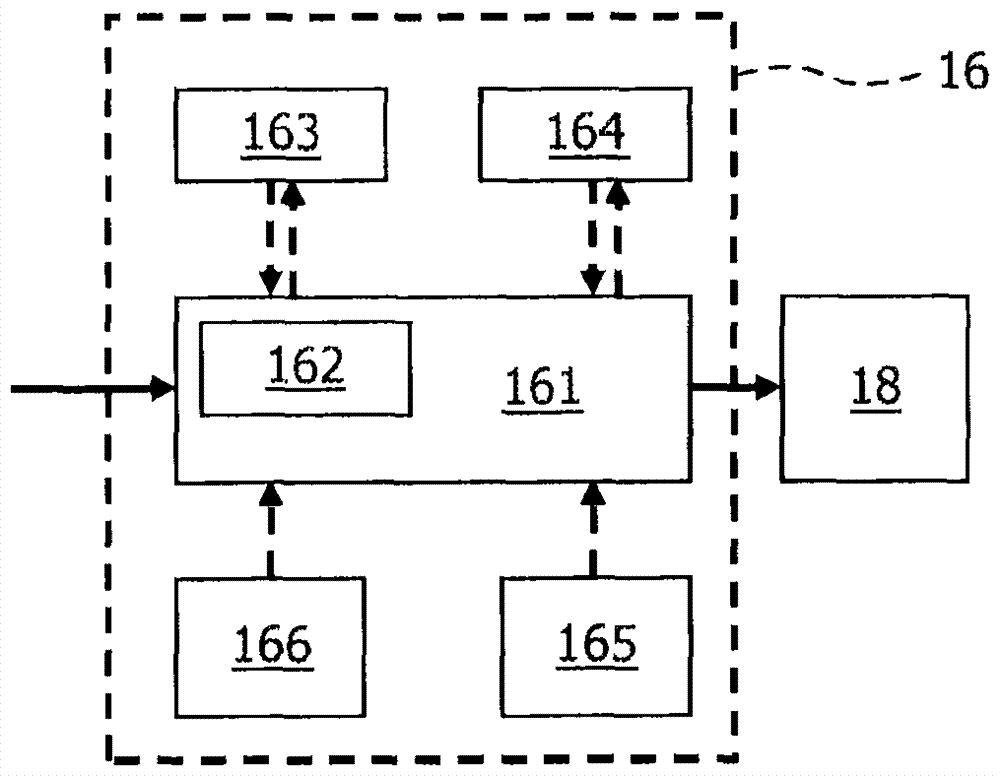

圖3更詳細地示出了調制設備16。調制設備16包括給光子輻射源18提供經調制的供電的調制供電設備（facility）161。這種情況下，光子輻射源18包括一個或多個led并且經調制的供電以經調制的供給電流的形式提供。在這一實施例中，功率密度在整個輻射區域中同時調制。

在所示實施例中，調制供電設備161包括：用于在預定時間之后中斷裝置運行的定時器162。預定時間可以通過用戶接口163設置。預設時間可以在存儲器164中儲存。進一步的，調制設備16包括：用于生成指示光子輻射源18和輻射區域12之間距離的距離信號的距離感知設備165以及用于提供光學檢測信號的光學檢測設備166。

在另一個實施例中，皮膚輻射裝置可以與皮膚接觸地應用。在這一實施例中，皮膚輻射裝置可以具有接觸傳感器，該接觸傳感器當其未和皮膚接觸時停止皮膚輻射裝置的運行。

在皮膚輻射裝置的示例性實施例中，光子輻射源由多個（此處為3個）由飛利浦philipslumileds公司制造的luxeonblue類型的inganled形成。這些led提供具有420nm波長的光子輻射。在輻射區域中的光子輻射的功率密度可能通過在從0至800ma的范圍中改變供應電流而在從0到約200mw/cm²改變。

圖4示出了根據本發明的輻射裝置的另一個實施例。其中，輻射源18包括多個輻射模塊18a，……，18j，所述輻射模塊通過相應的供電線17a，……，17j耦合到電源16，并且在互不相同的時間間隔中開啟（用于切換的裝置未示出）。可替換地，每個輻射模塊可具有其自己的電源，并且中央控制器在互不相同的時間間隔中激活相應的電源。在所示實施例中，輻射源18包括10個輻射模塊18a，……，18j，每一個模塊照射輻射區域中的相應子區域中的皮膚。在這一實施例中，輻射模塊18a，……，18j由平行帶形成，每一個平行帶包括多個（這種情況下為10個）led。輻射源18可以具有運行模式，在這種模式下，每個輻射模塊在其前一個輻射模塊關閉時開啟。當序列中最后一個輻射模塊18j關閉時，第一個輻射模塊18a再次開啟。代替在其前一個輻射模塊關閉的時刻開啟一個帶，輻射模塊開啟時段的時間間隔可能會重疊。可替換地，在輻射模塊關閉的時間點和下一輻射模塊開啟的時間點之間，可能發生一些時間推移。

每一個輻射模塊18a，……18j不必利用同一個的電源驅動。例如，在第一個循環中，每個連續的輻射模塊可以以更高的級別供電，使得其給皮膚提供比其前一個輻射模塊更高的功率密度。在接著第一個循環的第二個循環中，每個連續輻射模塊可以利用更低的功率驅動。這一模式可以重復。

在一個示例性的實施例中，調制設備16是電流源，其能夠在和所述功率密度范圍對應的范圍中提供電流，電流源可選地利用在0.01和100hz的范圍中可控的頻率開啟和關閉。

利用具有淺色皮膚（類型2）的人測試該裝置。輻射區域約20cm²。結果如圖5所示。這里的圖示出了作為電源電流i的函數的輻射區域12中所測量的功率密度。圖5進一步指示了測試者對于功率密度（圖中的矩形點）的具體設定的感知體驗。在19mw/cm²的功率密度處，測試者仍未感覺到溫暖。在35mw/cm²以及更高的功率密度處，感覺到光子輻射。在190mw/cm²的功率密度處，感覺到光子輻射非常溫暖，但仍然舒適。假設高于190mw/cm²的功率密度也可以接受，考慮到在根據本發明的裝置中以脈沖方式提供光子輻射，以使得皮膚被允許在連續光子輻射脈沖之間冷卻。

在進一步的實驗中考察了在連續脈沖之間時間段的效果。在這一實驗中，使用了由icxphotonic公司制造的reflectir-p1n型的廣譜燈，以應用具有263mw/cm²的功率密度的光子輻射脈沖。具有持續時間2s的光子輻射脈沖應用于6個測試者的類型2的皮膚的22cm²區域。連續脈沖之間的間隔在0.0至1.0s之間變化。結果展示于圖6中。在間隔為0.1s時，沒有測試者感知到了由光子輻射源提供的光子輻射的中斷。在間隔為0.2s時有一個測試者已經感覺到了連續光子輻射脈沖之間缺少光子輻射。在間隔為0.4s時，觀察到感知到光子輻射短暫中斷的測試者數量突然增多。在間隔為0.7s和更多時，所有的測試者都感到了光子輻射的中斷。

圖7a至7d示出了根據本發明的光子輻射功率分布的幾個示例。

垂直軸指示了在從300至700nm，從1900至2000nm以及從2400至10000nm的波長范圍內的光子輻射的總功率密度（以mw/cm²為單位）。水平軸指示了以秒為單位的時間。在圖7a示出的示例中，所述波長范圍中的總功率密度以22mw/cm²的第一值和0mw/cm²的第二值之間的脈沖方式調制。脈沖持續時間為2s，并且連續脈沖間的時間間隔是0.2s。

在圖7b所示的示例中，所述波長范圍中的總功率密度以22mw/cm²的第一值和0mw/cm²的第二值之間的脈沖方式調制。同樣，這種情況下，脈沖持續時間為2s，然而，連續脈沖間的時間間隔是0.6s。

在圖7c所示的示例中，在所述波長范圍中的總功率密度以50mw/cm²的第一值和0mw/cm²的第二值之間的脈沖方式調制。脈沖持續時間為2s，以及連續脈沖間的時間間隔是0.6s。

圖7d所示的示例和前面的示例不同，因?yàn)榭偣β拭芏入S著每個連續脈沖而逐漸遞增。在這一示例中，第一脈沖具有第一值為20mw/cm²的功率密度，第二脈沖具有第一值為35mw/cm²的功率密度以及第三脈沖具有第一值為50mw/cm²的功率密度。脈沖持續時間為2s，以及連續脈沖之間的時間間隔為0.6s。實際上，脈沖的功率密度可以更逐漸增加。例如，在100個脈沖的序列中，脈沖的功率密度，即第一級別，可以從序列中的第一個脈沖的20mw/cm²逐漸增加到序列中的最后一個脈沖的60mw/cm²。

在圖7中呈現的示例中，總功率密度在例如22mw/cm²的第一級別和0mw/cm²的第二級別間切換。然而，在不關閉總功率密度的情況下而通過將總功率密度切換到比第一值大幅降低的第二值，也可以實現按摩效果，以使得感覺到溫暖感知的區別。如果第二值至多是第一值的四分之一，則認為感覺到了這種溫暖感知的區別。

根據皮膚類型、皮膚狀況、人的靈敏度和個人偏好，當實施用于向輻射區域中的人的皮膚設置提供光子輻射的方法時，可以選擇根據本發明的這些或其它的光子輻射功率分布之一。

在權利要求中，單詞“包括”不排除其他的元件或步驟，并且不定冠詞“一”或“一”不排除多個。單個組件或其它單元可以實現權利要求中所陳述的幾個項目的功能。

在互不相同的權利要求中表述某些措施的純粹事實不表示這些措施的結合不能有利地使用。在權利要求中的任何附圖標記不應解釋為對范圍的限制。進一步的，除非明確表示相反，“或者”指包括性的或者，并且不是排除性的或者。例如，以下任意之一滿足情況a或b：a為真（或存在）以及b為假（或不存在），a為假（或不存在）以及b為真（或存在），以及a和b兩者都為真（或存在）。
