本發明涉及臨床護理技術領域，特別是涉及一種氧氣濕化消毒裝置。

背景技術：

現有的一些氧氣濕化及輸送裝置，多采用過水濕化方式，即氧氣通過一根垂直通氣桿進入液面下，產生大量氧氣泡浮出水面再進入終端輸送管路；氣過水激發出的直徑5微米以下的氣溶膠如帶有致病菌可直接吸入肺內誘發醫源性肺部感染；另外，此種設計的裝置并非一次性使用，消毒滅菌難以有效實施；濕化液多采用蒸餾水并通常在病房空氣環境下添加，極易遭受污染，因此，亟需一種兼具氧氣濕化及消毒功能的氧氣濕化消毒裝置。

技術實現要素：

為解決以上技術問題，本發明提供一種具有氧氣濕化及消毒功能的氧氣濕化消毒裝置。

為實現上述目的，本發明提供了如下方案：

本發明提供一種氧氣濕化消毒裝置，包括水瓶、瓶塞、進氣管、出氣管、消毒模塊和電源，所述瓶塞用于密封所述水瓶，所述瓶塞上設置有進氣通孔和出氣通孔，所述進氣管通過所述進氣通孔插入所述水瓶底部，所述出氣管通過所述出氣通孔插入水瓶中，所述出氣管的底端高于所述進氣管的底端，所述消毒模塊為環形結構并套設于所述出氣管上，所述消毒模塊包括間隔設置的紅外燈和超聲波振板，所述電源為所述紅外燈和所述超聲波振板供電。

可選的，所述瓶塞通過螺紋密封所述水瓶。

可選的，所述出氣管貫穿所述消毒模塊。

可選的，所述紅外燈和超聲波振板分別為多個設置。

可選的，所述進氣管和所述出氣管均為石英管。

本發明相對于現有技術取得了以下技術效果：

本發明氧氣濕化消毒裝置，氧氣通過進氣管流入水瓶底部，流經水瓶中的水后從出氣管流出，達到濕化的目的，在流經出氣管底部的時候，被消毒模塊中的紅外燈照射，進行紅外消毒，同時消毒模塊中的超聲波振板對氧氣以及出氣管進行超聲波震蕩，保持出氣管的清潔，保證出氣管中充足的紅外線透過率，同時對氧氣中的細菌和病毒進行超聲震蕩消毒。

附圖說明

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動性的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本發明氧氣濕化消毒裝置的結構示意圖；

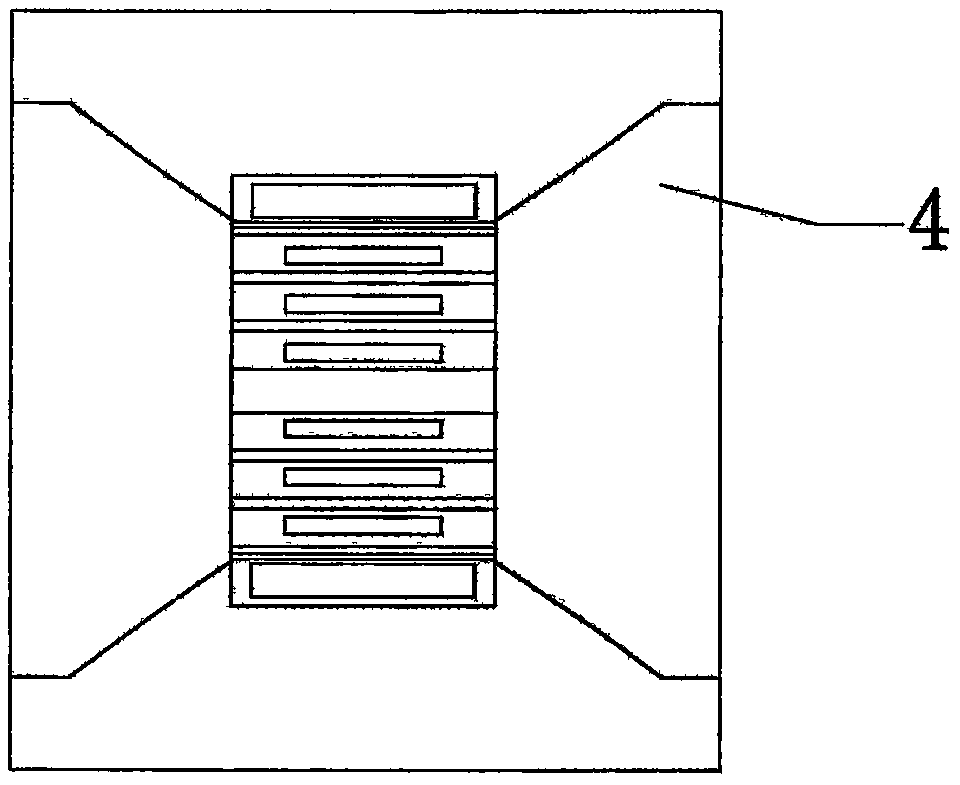

圖2為本發明氧氣濕化消毒裝置中消毒模塊的結構示意圖。

附圖標記說明：1、進氣管；2、瓶塞；3、水瓶；4、消毒模塊；5、出氣管。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例?；诒景l明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

本發明的目的是提供一種氧氣濕化消毒裝置，以解決現有技術中氧氣被濕化過程中被污染的問題，從而可以避免病人因吸入被污染的氧氣患肺部感染的情況。

基于此，本發明中的氧氣濕化消毒裝置包括水瓶3、瓶塞2、進氣管1、出氣管5、消毒模塊4和電源，所述瓶塞2用于密封所述水瓶3，所述瓶塞2上設置有進氣通孔和出氣通孔，所述進氣管1通過所述進氣通孔插入所述水瓶3底部，所述出氣管5通過所述出氣通孔插入水瓶3中，所述出氣管5的底端高于所述進氣管1的底端，所述消毒模塊4為環形結構并套設于所述出氣管5上，所述消毒模塊4包括間隔設置的紅外燈和超聲波振板，所述電源為所述紅外燈和所述超聲波振板供電。

本發明采用消毒模塊4對被濕化的氧氣進行消毒，從而實現濕化氧氣的同時對氧氣殺菌消毒的目的。

為使本發明的上述目的、特征和優點能夠更加明顯易懂，下面結合附圖和具體實施方式對本發明作進一步詳細的說明。

實施例一：

如圖1所示，本實施例提供一種氧氣濕化消毒裝置，包括水瓶3、瓶塞2、進氣管1、出氣管5、消毒模塊4和電源，所述瓶塞2用于密封所述水瓶3，所述瓶塞2上設置有進氣通孔和出氣通孔，所述進氣管1通過所述進氣通孔插入所述水瓶3底部，所述出氣管5通過所述出氣通孔插入水瓶3中，所述出氣管5的底端高于所述進氣管1的底端，所述消毒模塊4為環形結構并套設于所述出氣管5上，所述消毒模塊4包括間隔設置的紅外燈和超聲波振板，所述電源為所述紅外燈和所述超聲波振板供電。

于本具體實施例中，如圖1和圖2所示，使用時，在所述水瓶3中添加適量的水，使所述進氣管1底端位于水面以下5-10毫米處，所述出氣管5的底端位于水面以上2-5毫米處，并蓋好瓶塞2；將所述進氣管1接通氧氣源，將所述出氣管5接通使用終端，啟動電源，所述消毒模塊4中的紅外燈和超聲波振板開始工作，氧氣流經所述水瓶3中的水被濕化，此時氧氣中含有大量微小氣泡；通過所述紅外燈的照射，流經所述出氣管5的氧氣中所含病毒和細菌被殺死，同時微小氣泡在所述超聲波振板發出的聲場的作用下劇烈運動，從而達到對出氣管5高效清洗的目的，所述超聲波振板發出的聲場兼具破壞病毒和細菌的作用，從物理層面破壞病毒和細菌。
