本發明涉及按摩設備技術領域，尤其涉及一種按摩器。

背景技術：

隨著各種各樣職業病、慢性病的越來越普遍的發生，于是便發明了針對于這類型的疾病進行理療的理療儀、按摩器等。其中按摩器以腳底按摩理療效果突出，然而目前的按摩器本體大多需要在養生館、保健中心、沐足館由專業人員進行操作，當然也有可便于個人操作的自動按摩器本體。但是現有技術中的按摩器本體大多數是在身體動態運轉下進行的，雖然能起到按摩的效果，但在按摩過程中，不能使人們達到自然、放松的入睡，或能入睡但是不能睡醒后由于睡覺的姿勢問題會使身體的其它部位不舒服，另外，現有的腳底按摩其只能針對腳部進行按摩，不能對人體其它部位進行按摩，且按摩器固定不方便攜帶。

技術實現要素：

本發明的目的在于提供一種按摩器，其具有通過調節橡筋拉力和雙腳伸前壓力，令腳底達到最適度和舒適的按壓效果，能在平躺的情況下按摩，使身體慢慢放松，安逸入睡，另外，能方便對人體不同部位進行按摩，并可折疊，方便攜帶的特點。

為實現上述目的，本發明采用下述技術方案：

一種按摩器，包括按摩器本體，所述按摩器本體前端連接有橡筋，所述橡筋另一端可拆卸連接有既可折合于按摩器本體內又能展開平鋪的軟墊。

其中，所述按摩器本體包括底板，所述底板上端兩側均設有護板，所述護板后端設有后板，所述后板前端設有按摩裝置，所述底板上端中部設有按摩座。

其中，所述后板與所述底板通過鉸接軸可轉動的鉸接，所述橡筋一端與所述底板連接。

其中，所述按摩器本體包括底板，所述底板上端兩側均設有護板，所述護板后端設有后板，所述后板前端設有按摩裝置，所述底板開設有孤位。

其中，所述護板兩側的橡筋一端均與所述護板連接，所述橡筋另一端均連接所述軟墊。

其中，所述護板與后板成夾角鉸接，所述護板與后板的夾角為5°-15°。

其中：所述按摩器本體與所述軟墊之間連接有至少兩節橡筋，相鄰兩節橡筋之間通過調節扣連接。

其中，所述橡筋另一端連接有至少兩塊相互連接的軟墊。

其中，所述后板內設有與所述按摩裝置電連接的充電設備，所述后板后端設有用于連接充電器的充電接口。

其中，所述護板兩側的橡筋一端均與所述護板連接，所述橡筋另一端分別連接有公扣和母扣。

本發明有益效果：本發明包括按摩器本體，所述按摩器本體前端連接有橡筋，所述橡筋另一端可拆卸連接有既可折合于按摩器本體內又能展開平鋪的軟墊；本發明通過在按摩器本體前端連接有橡筋，在橡筋另一端連接有既可折合于按摩器本體內又能展開平鋪的軟墊，這樣可折疊，方便攜帶，使用時，將軟墊和橡筋平鋪，人的腳部、頸部、頭部放置于按摩器本體上，背部躺在軟墊上，通過調節橡筋拉力和雙腳伸前壓力，令腳底達到最適度和舒適的按壓效果，這樣能在平躺的情況下按摩，使身體慢慢放松，安逸入睡，另外，通過將軟墊拆卸后，便于將按摩器本體放置于人的腰部、背部、腿部、肚子位置在睡眠仰臥睡姿下進行按摩。

附圖說明

圖1為本發明實施例一展開后的結構示意圖。

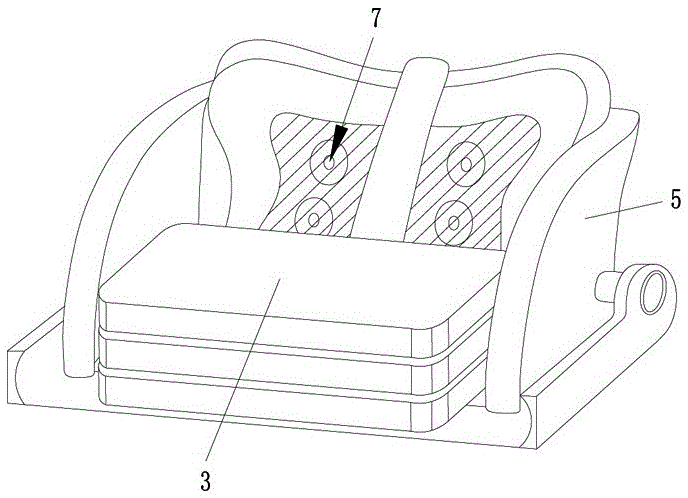

圖2為本發明實施例一折疊后的結構示意圖。

圖3為本發明實施例二的結構示意圖。

圖4為本發明實施例三的結構示意圖。

圖5為本發明實施例四的結構示意圖。

具體實施方式

以下結合附圖對本發明進行詳細的描述。

實施例一，如圖1和圖2所示，一種按摩器，包括按摩器本體1，所述按摩器本體1前端連接有橡筋2，所述橡筋2另一端可拆卸連接有既可折合于按摩器本體1內又能展開平鋪的軟墊3；本發明通過在按摩器本體1前端連接有橡筋2，在橡筋2另一端連接有既可折合于按摩器本體1內又能展開平鋪的軟墊3，這樣可折疊，方便攜帶，使用時，將軟墊3和橡筋2平鋪，人的腳部、頸部、頭部放置于按摩器本體上，背部躺在軟墊3上，通過調節橡筋2拉力和雙腳伸前壓力，令腳底達到最適度和舒適的按壓效果，這樣能在平躺的情況下按摩，使身體慢慢放松，安逸入睡，另外，通過將軟墊拆卸后，便于將按摩器本體放置于人的腰部、背部、腿部、肚子位置在睡眠仰臥睡姿下進行按摩。

如圖1所示，本實施例中，所述按摩器本體1包括底板4，所述底板4上端兩側均設有護板5，所述護板5后端設有后板6，所述后板6前端設有按摩裝置7，所述底板4上端中部設有按摩座8，所述按摩座8便于腳放置按摩器本體的最佳位置，同時具有輔助按摩的效果，所述按摩裝置7為現有技術，故不再贅述。

實施例二，如圖3所示，所述后板6與所述底板4通過鉸接軸9可轉動的鉸接，，所述橡筋2一端與所述底板4連接，本實施例中，所述后板6與底板4可通過鉸接軸9進行腳部彎曲角度的調節，也可與橡筋2一起起到腳底最適度和舒適的按壓效果的調節。

如圖1所示，本實施例中，所述按摩器本體1與所述軟墊3之間連接有至少兩節橡筋2，相鄰兩節橡筋2之間通過調節扣10連接，通過身體的不同高度、不同重量，合理的在按摩器本體1與軟墊3之間連接至少兩節橡筋2，兩節橡筋2的彈力更大，可根據實際需要通過調節扣10合理的調節橡筋2的長短。

如圖3所示，本實施例中，所述橡筋2另一端連接有至少兩塊相互連接的軟墊3，所述軟墊3可平鋪便于人體的腰部和背部平躺，也可根據跟人需要，將軟墊3折疊后放置于腰部、臀部、大腿、膝蓋、小腿的下端，這樣也可將腳底的不同位置進行針對性的按摩。

實施例三，如圖4所示，所述按摩器本體1包括底板4，所述底板4上端兩側均設有護板5，所述護板5后端設有后板6，所述后板6前端設有按摩裝置7，所述底板4開設有孤位11，所述護板5用于頸、頭、腰、背、腿、肚子的按摩時，方便與頸部、頭部、腰部、背部、腿部、肚子連接，防止按摩器本體1左右移動，所述孤位11與頸部、頭部、腰部、背部、腿部、肚子連接后，可防止按摩器本體1上下移動，所述后板6和孤位11均由彈性軟膠材料制成，與人體接觸時感覺舒適。

本實施例中，所述護板5兩側的橡筋2一端均與所述護板5連接，所述橡筋2另一端均連接所述軟墊3，使用時，通過展開軟墊3，方便在睡躺的情況下，對人體的頸部、腳部、腿部進行按摩。

本實施例中，所述護板5與后板6成夾角鉸接，所述護板5與后板6的夾角為5°-15°，通過將護板5與后板6設置成5°-15°夾角鉸接，這樣方便在裝置按摩器本體1時，與頸部、腳部、腿部彈性卡緊，本實施例優選的護板5與后板6夾角為5°。

實施例四，如圖5所示，所述后板6內設有與所述按摩裝置7電連接的充電設備，所述后板6后端設有用于連接充電器的充電接口12，通過充電器可對按摩裝置7進行充電，這樣便于攜帶。

本實施例中，所述護板5兩側的橡筋2一端均與所述護板5連接，所述橡筋2另一端分別連接有公扣13和母扣14，本實施例針對頸部、頭部、腰部、背部、腿部、肚子進行按摩，對勁椎、頭、腰椎、膝關節進行治療，對肚子進行按摩減肥，通過橡筋2的公扣13和母扣14將按摩器本體1連接，便于按摩器本體1在頸部、頭部、腰部、背部、腿部、肚子上使用，裝卸和攜帶方便。

以上內容僅為本發明的較佳實施例，對于本領域的普通技術人員，依據本發明的思想，在具體實施方式及應用范圍上均會有改變之處，本說明書內容不應理解為對本發明的限制。
