本發明涉及一種康復醫療設備，具體是一種單驅動自動同步按摩的背腰肌循環按摩床。

背景技術：

背部酸痛是由多種原因造成的，雖不如頸痛、腰痛那樣多發，但也是一種常見的病痛。約30％～40％的人在某一時期患有背痛，有80％～90％的人在某個時候經歷過背痛。不同性別和不同年齡的人都可患病，但背痛在中年人中最為常見。背痛是一種癥狀，可以見于多種疾病。除了由嚴重疾病引發的背痛外，一般由受涼、勞累、姿勢不良和脊椎退行性病變引起的背部疼痛，可使用一些簡單療法進行自我治療，常常可以收到很好的療效，例如進行規律的背腰肌按摩。

現有市場上所能見到的一些按摩裝置大部分都是功能及其單一的按摩裝置，沒有具有一些按摩治療效果，但是效果甚微，因此康復醫療按摩器械不能夠快速的發展，并且傳統針對于的背腰肌的按摩裝置不能做到自動的進行換位按摩，給患者的使用帶來不便。

技術實現要素：

本發明的目的在于提供一種單驅動自動同步按摩的背腰肌循環按摩床，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：

一種單驅動自動同步按摩的背腰肌循環按摩床，包括固定床體和活動床體，所述固定床體的內部沿固定床體的長度方向設置有活動床體，所述固定床體的兩內側壁嵌入有滾珠，活動床體的兩外側壁開設有弧面槽，所述滾珠位于弧面槽內，所述固定床體的下部對稱固定連接有腳柱，所述活動床體的下部設置有活動箱，活動箱呈下部開口的形狀，活動箱的左右側內壁分別固定連接有齒條，活動箱的內部中間設置有不完全齒輪，不完全齒輪的安裝孔固定套接有第一轉軸，所述活動箱的下部設置有齒輪箱，所述第一轉軸穿過齒輪箱的壁體并與齒輪箱的壁體相轉動連接，所述齒輪箱的內部左側設置有第二轉軸和第三轉軸，所述第二轉軸和第三轉軸分別與齒輪箱的壁體相轉動連接，所述齒輪箱的下部左側設置有驅動裝置，所述固定床體的左側中間上部固定連接有L型支撐板，L型支撐板的下部設置有轉動盤，轉動盤與L型支撐板相轉動連接，所述轉動盤側面開設有V型帶槽，所述第三轉軸的上部固定套接有第三主動帶輪，第三主動帶輪與V型帶槽通過V型帶相連接，所述轉動盤的中間穿過有轉動柱，轉動柱與轉動盤相滑動連接，轉動柱的上部穿過L型支撐板的壁體并套接有第二從動帶輪，所述第二轉軸的上部固定套接有第二主動帶輪，所述第二主動帶輪與第二從動帶輪通過V型帶相連接，所述轉動盤的內部均勻固定嵌入有四個第一磁鐵，位于左右側的第一磁鐵和位于前后側的第一磁鐵的磁南極和磁北極的方向相反，所述轉動柱的下部中間開設有盲孔，盲孔的內部設置有連接柱，所述連接柱的頂端與盲孔的內壁上側通過復位緩沖裝置相連接，所述連接柱的底端固定連接有連接盤，連接盤的內部固定嵌入有鐵片，連接盤的底端均勻固定連接有若干套筒，套筒的內部設置有按摩柱，按摩柱的底端固定連接有按摩觸點，所述按摩柱的頂端通過直彈簧與套筒的內部相連接，所述連接盤的上部設置有固定盤，固定盤的內部均勻固定嵌入有四個第二磁鐵，位于左右側的第二磁鐵和位于前后側的第二磁鐵的磁南極和磁北極的方向相反，所述連接柱穿過固定盤并與固定盤相轉動連接，所述L型支撐板的上側壁體下部邊緣側固定連接有伸縮桿，伸縮桿的自由端與固定盤的上部相固定連接。

作為本發明進一步的方案：所述驅動裝置包括防護箱，所述防護箱內安裝有電機，電機的輸出軸固定套接有主動錐齒輪，所述主動錐齒輪的上部嚙合連接有從動錐齒輪，所述第三轉軸與從動錐齒輪的安裝孔固定連接。

作為本發明再進一步的方案：所述復位緩沖裝置包括阻尼筒，阻尼筒的上部與盲孔的上側內壁相固定連接，阻尼筒的內部設置有活塞，活塞上均勻開設有阻尼孔，活塞的下部固定連接有活塞桿，活塞桿穿過阻尼筒的下側壁體，活塞桿的底端與連接柱的頂端相固定連接，所述活塞桿上套接有螺旋彈簧，螺旋彈簧的上下連接端分別與阻尼筒的下部和連接柱的上部相連接，所述阻尼筒內裝有阻尼油。

作為本發明再進一步的方案：所述阻尼筒的下部固定粘接有密封圈，所述活塞桿穿過密封圈，所述密封圈的材質為丁腈橡膠。

作為本發明再進一步的方案：所述齒輪箱的內部左側設置有槽輪連接盤，所述第二轉軸與槽輪連接盤的安裝孔固定連接，槽輪連接盤的下部固定連接有槽輪驅動桿，槽輪驅動桿的端部上側固定連接有驅動柱，所述槽輪連接盤的右側設置有外槽輪，所述第三轉軸與外槽輪的連接孔相固定連接，第三轉軸上固定套接有第一主動帶輪，位于齒輪箱內的所述第一轉軸上固定套接有第一從動帶輪，第一主動帶輪和第一從動帶輪通過V型帶相連接。

作為本發明再進一步的方案：所述按摩觸點的材質為硅橡膠。

作為本發明再進一步的方案：相鄰的所述直彈簧的彈性系數不同。

作為本發明再進一步的方案：所述轉動盤的上部邊緣側對稱固定連接有梯形塊，所述L型支撐板的上側壁體的下部開設有環形槽，環形槽的截面呈梯形。

作為本發明再進一步的方案：所述齒輪箱通過連桿與腳柱相固定連接。

作為本發明再進一步的方案：所述腳柱的下部固定安裝有自鎖萬向輪。

與現有技術相比，本發明的有益效果是：本發明結構新穎，采用單驅動即可實現患者的背腰肌間歇循環往復移動、按摩觸點的轉動和按摩觸點的循環往復的上下移動同步進行，減少了驅動部件的數量，降低了制造成本，并且自動進行按摩的同時，患者的按摩處也在不停的移動，操作方便，具有很強的實用性。

附圖說明

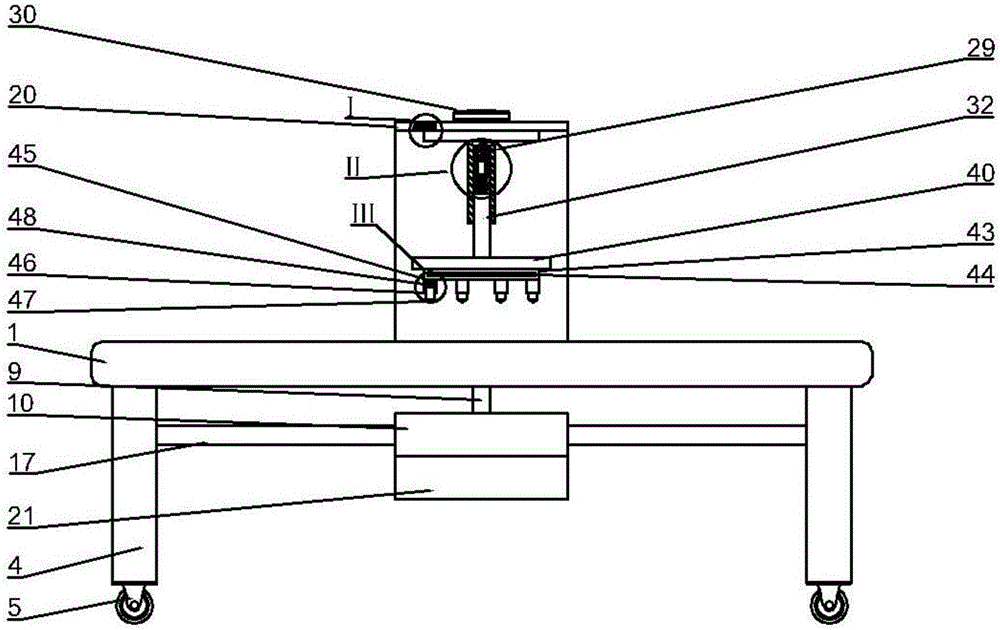

圖1為一種單驅動自動同步按摩的背腰肌循環按摩床的結構示意圖；

圖2為一種單驅動自動同步按摩的背腰肌循環按摩床的右視示意圖；

圖3為一種單驅動自動同步按摩的背腰肌循環按摩床中A-A的剖視示意圖；

圖4為一種單驅動自動同步按摩的背腰肌循環按摩床中B-B的剖視示意圖；

圖5為一種單驅動自動同步按摩的背腰肌循環按摩床中C-C的剖視示意圖；

圖6為一種單驅動自動同步按摩的背腰肌循環按摩床中D-D的剖視示意圖；

圖7為一種單驅動自動同步按摩的背腰肌循環按摩床中Ⅰ的放大示意圖；

圖8為一種單驅動自動同步按摩的背腰肌循環按摩床中Ⅱ的放大示意圖；

圖9為一種單驅動自動同步按摩的背腰肌循環按摩床中Ⅲ的放大示意圖。

具體實施方式

下面結合具體實施方式對本專利的技術方案作進一步詳細地說明。

請參閱圖1-9，一種單驅動自動同步按摩的背腰肌循環按摩床，包括固定床體1和活動床體2，所述固定床體1的內部沿固定床體1的長度方向設置有活動床體2，所述固定床體1的兩內側壁嵌入有滾珠3，活動床體2的兩外側壁開設有弧面槽，所述滾珠3位于弧面槽內，所述固定床體1的下部對稱固定連接有腳柱4，所述活動床體2的下部設置有活動箱6，活動箱6呈下部開口的形狀，活動箱6的左右側內壁分別固定連接有齒條7，活動箱6的內部中間設置有不完全齒輪8，不完全齒輪8的安裝孔固定套接有第一轉軸9，所述活動箱6的下部設置有齒輪箱10，所述第一轉軸9穿過齒輪箱10的壁體并與齒輪箱10的壁體相轉動連接，所述齒輪箱10的內部左側設置有第二轉軸11和第三轉軸12，所述第二轉軸11和第三轉軸12分別與齒輪箱10的壁體相轉動連接，所述齒輪箱10的下部左側設置有驅動裝置，所述固定床體1的左側中間上部固定連接有L型支撐板25，L型支撐板25的下部設置有轉動盤26，轉動盤26與L型支撐板25相轉動連接，所述轉動盤26側面開設有V型帶槽，所述第三轉軸12的上部固定套接有第三主動帶輪28，第三主動帶輪28與V型帶槽通過V型帶20相連接，所述轉動盤26的中間穿過有轉動柱29，轉動柱29與轉動盤26相滑動連接，轉動柱29的上部穿過L型支撐板25的壁體并套接有第二從動帶輪30，所述第二轉軸11的上部固定套接有第二主動帶輪31，所述第二主動帶輪31與第二從動帶輪30通過V型帶20相連接，所述轉動盤26的內部均勻固定嵌入有四個第一磁鐵27，位于左右側的第一磁鐵27和位于前后側的第一磁鐵27的磁南極和磁北極的方向相反，所述轉動柱29的下部中間開設有盲孔，盲孔的內部設置有連接柱32，所述連接柱32的頂端與盲孔的內壁上側通過復位緩沖裝置相連接，所述連接柱32的底端固定連接有連接盤43，連接盤43的內部固定嵌入有鐵片44，連接盤43的底端均勻固定連接有若干套筒45，套筒45的內部設置有按摩柱46，按摩柱46的底端固定連接有按摩觸點47，所述按摩柱46的頂端通過直彈簧48與套筒45的內部相連接，所述連接盤43的上部設置有固定盤40，固定盤40的內部均勻固定嵌入有四個第二磁鐵41，位于左右側的第二磁鐵41和位于前后側的第二磁鐵41的磁南極和磁北極的方向相反，所述連接柱29穿過固定盤40并與固定盤40相轉動連接，所述L型支撐板25的上側壁體下部邊緣側固定連接有伸縮桿42，伸縮桿42的自由端與固定盤40的上部相固定連接。

所述驅動裝置包括防護箱21，所述防護箱21內安裝有電機22，電機22的輸出軸固定套接有主動錐齒輪23，所述主動錐齒輪3的上部嚙合連接有從動錐齒輪24，所述第三轉軸12與從動錐齒輪23的安裝孔固定連接。

所述復位緩沖裝置包括阻尼筒33，阻尼筒33的上部與盲孔的上側內壁相固定連接，阻尼筒33的內部設置有活塞34，活塞34上均勻開設有阻尼孔35，活塞34的下部固定連接有活塞桿37，活塞桿37穿過阻尼筒33的下側壁體，活塞桿37的底端與連接柱29的頂端相固定連接，所述活塞桿37上套接有螺旋彈簧39，螺旋彈簧39的上下連接端分別與阻尼筒33的下部和連接柱29的上部相連接，所述阻尼筒33內裝有阻尼油36。

所述阻尼筒33的下部固定粘接有密封圈38，所述活塞桿37穿過密封圈38，所述密封圈38的材質為丁腈橡膠。

所述齒輪箱10的內部左側設置有槽輪連接盤13，所述第二轉軸11與槽輪連接盤13的安裝孔固定連接，槽輪連接盤13的下部固定連接有槽輪驅動桿14，槽輪驅動桿14的端部上側固定連接有驅動柱15，所述槽輪連接盤13的右側設置有外槽輪16，所述第三轉軸12與外槽輪16的連接孔相固定連接，第三轉軸12上固定套接有第一主動帶輪18，位于齒輪箱10內的所述第一轉軸9上固定套接有第一從動帶輪19，第一主動帶輪18和第一從動帶輪19通過V型帶20相連接。

圖中：1-固定床體、2-活動床體、3-滾珠、4-腳柱、5-自鎖萬向輪、6-活動箱、7-齒條、8-不完全齒輪、9-第一轉軸、10-齒輪箱、11-第二轉軸、12-第三轉軸、13-槽輪連接盤、14-槽輪驅動桿、15-驅動柱、16-外槽輪、17-連桿、18-第一主動帶輪、19-第一從動帶輪、20-V型帶、21-防護箱、22-電機、23-主動錐齒輪、24-從動錐齒輪、25-L型支撐板、26-轉動盤、27-第一磁鐵、28-第三主動帶輪、29-轉動柱、30-第二從動帶輪、31-第二主動帶輪、32-連接柱、33-阻尼筒、34-活塞、35-阻尼孔、36-阻尼油、37-活塞桿、38-密封圈、39-螺旋彈簧、40-固定盤、41-第二磁鐵、42-伸縮桿、43-連接盤、44-鐵片、45-套筒、46-按摩柱、47-按摩觸點、48-直彈簧、49-梯形塊。

所述按摩觸點47的材質為硅橡膠。

相鄰的所述直彈簧48的彈性系數不同。

所述轉動盤26的上部邊緣側對稱固定連接有梯形塊49，所述L型支撐板25的上側壁體的下部開設有環形槽，環形槽的截面呈梯形。

所述齒輪箱10通過連桿17與腳柱4相固定連接。

所述腳柱4的下部固定安裝有自鎖萬向輪5。

將背腰肌受損的患者平躺在活動床體2上，啟動電機22，主動錐齒輪23帶動從動錐齒輪24進行轉動，從而使第二轉軸11帶動槽輪連接盤13進行轉動，槽輪驅動桿14和驅動柱15驅動外槽輪16，使外槽輪16進行間歇的轉動，通過第一主動帶輪18、第一從動帶輪19和V型帶20的作用，第一轉軸9進行間歇轉動，從而使不完全齒輪8進行間歇轉動，使活動箱6進行往復的間歇移動，能夠自動移動患者被按摩的部位，擴大患者被按摩的范圍，與此同時，第二轉軸11的轉動通過第二主動帶輪31、第二從動帶輪30和V型帶20的作用使轉動柱29持續進行轉動，從而使連接柱29帶動連接盤43進行轉動，帶動按摩柱46和按摩觸點47進行轉動，并且與此同步的，第三轉軸12通過第三主動帶輪28和V型帶20的作用使轉動盤26進行的間歇轉動，由于位于左右側的第一磁鐵27和位于前后側的第一磁鐵27的磁南極和磁北極的方向相反，位于左右側的第二磁鐵41和位于前后側的第二磁鐵41的磁南極和磁北極的方向相反，轉動盤26同樣進行間歇轉動，并且轉動盤26每進行一次間歇轉動，上下位置相對的第一磁鐵27和第二磁鐵41的位置相錯開一次，若上下位置相對應的第一磁鐵27和第二磁鐵41的磁南極和磁北極的方向相反，此時上下位置相對應的第一磁鐵27和第二磁鐵41相互排斥，第二磁鐵41帶動固定盤40進行下移，由于連接盤43內嵌入有鐵片44，第二磁鐵41吸引鐵片44，因此轉動狀態的連接盤43會隨著固定盤40進行下移，最終使按摩觸點47接觸到患者的背腰肌，轉動狀態的按摩觸點47對患者的背腰肌進行按摩，由于第二磁鐵41靠著與第一磁鐵27之間的排斥力下移，因此當按摩觸點47下移過程中遇到阻力，按摩觸點47即會停止下移，對于不同體型的患者，均能夠適用的同時，也保護了患者的背腰肌避免受到過大的力而受到損傷，并且相鄰的直彈簧48的彈性系數均不一樣，因此不同的按摩觸點47按摩的力道不相同，提升患者的按摩舒適感，當轉動盤26再次進行間歇轉動后，由于螺旋彈簧39的作用和第一磁鐵27與第二磁鐵41之間的相互的吸引力，固定盤40帶動連接盤43進行上移，使固定盤40復位，并且連接柱29在移動的過程中，活塞桿37帶動活塞34進行移動，阻尼油35溢出阻尼孔35，因此對活塞桿37的移動具有緩沖的作用，因此按摩觸點47進行緩慢的下移，避免了按摩觸點47下移太快而使患者感到不適，本發明結構新穎，采用單驅動即可實現患者的背腰肌間歇循環往復移動、按摩觸點的轉動和按摩觸點的循環往復的上下移動同步進行，減少了驅動部件的數量，降低了制造成本，并且自動進行按摩的同時，患者的按摩處也在不停的移動，操作方便，具有很強的實用性。

本發明的工作原理是：將背腰肌受損的患者平躺在活動床體2上，啟動電機22，主動錐齒輪23帶動從動錐齒輪24進行轉動，從而使第二轉軸11帶動槽輪連接盤13進行轉動，槽輪驅動桿14和驅動柱15驅動外槽輪16，使外槽輪16進行間歇的轉動，通過第一主動帶輪18、第一從動帶輪19和V型帶20的作用，第一轉軸9進行間歇轉動，從而使不完全齒輪8進行間歇轉動，使活動箱6進行往復的間歇移動，能夠自動移動患者被按摩的部位，擴大患者被按摩的范圍，與此同時，第二轉軸11的轉動通過第二主動帶輪31、第二從動帶輪30和V型帶20的作用使轉動柱29持續進行轉動，從而使連接柱29帶動連接盤43進行轉動，帶動按摩柱46和按摩觸點47進行轉動，并且與此同步的，第三轉軸12通過第三主動帶輪28和V型帶20的作用使轉動盤26進行的間歇轉動，由于位于左右側的第一磁鐵27和位于前后側的第一磁鐵27的磁南極和磁北極的方向相反，位于左右側的第二磁鐵41和位于前后側的第二磁鐵41的磁南極和磁北極的方向相反，轉動盤26同樣進行間歇轉動，并且轉動盤26每進行一次間歇轉動，上下位置相對的第一磁鐵27和第二磁鐵41的位置相錯開一次，若上下位置相對應的第一磁鐵27和第二磁鐵41的磁南極和磁北極的方向相反，此時上下位置相對應的第一磁鐵27和第二磁鐵41相互排斥，第二磁鐵41帶動固定盤40進行下移，由于連接盤43內嵌入有鐵片44，第二磁鐵41吸引鐵片44，因此轉動狀態的連接盤43會隨著固定盤40進行下移，最終使按摩觸點47接觸到患者的背腰肌，轉動狀態的按摩觸點47對患者的背腰肌進行按摩，由于第二磁鐵41靠著與第一磁鐵27之間的排斥力下移，因此當按摩觸點47下移過程中遇到阻力，按摩觸點47即會停止下移，對于不同體型的患者，均能夠適用的同時，也保護了患者的背腰肌避免受到過大的力而受到損傷，并且相鄰的直彈簧48的彈性系數均不一樣，因此不同的按摩觸點47按摩的力道不相同，提升患者的按摩舒適感，當轉動盤26再次進行間歇轉動后，由于螺旋彈簧39的作用和第一磁鐵27與第二磁鐵41之間的相互的吸引力，固定盤40帶動連接盤43進行上移，使固定盤40復位，并且連接柱29在移動的過程中，活塞桿37帶動活塞34進行移動，阻尼油35溢出阻尼孔35，因此對活塞桿37的移動具有緩沖的作用，因此按摩觸點47進行緩慢的下移，避免了按摩觸點47下移太快而使患者感到不適，本發明結構新穎，采用單驅動即可實現患者的背腰肌間歇循環往復移動、按摩觸點的轉動和按摩觸點的循環往復的上下移動同步進行，減少了驅動部件的數量，降低了制造成本，并且自動進行按摩的同時，患者的按摩處也在不停的移動，操作方便，具有很強的實用性。
