本實用新型涉及一種小區健身設備，具體是一種智能化的腰背按摩器。

背景技術：

腰背按摩器，是常見的室外健身器材的一種，具有放松背、緩解腰部肌肉疲勞等功能。常見于小區、健身廣場、學校，公園等休閑娛樂場所。腰背按摩器的使用方法是：腰部緊靠按摩柱，雙手握扶手，上下拉動按摩柱；雙腿呈馬步，背靠按摩柱，雙手握扶手，身體左右運動。

需要認識到的是，每一種健身器材都有其針對性，人們只要按照警示說明的要求來使用，都不會造成傷害。但有不少人在使用健身器材時不注意警示說明，不管是哪種室外健身器材，自己會不會用、適不適合用，上去就用，很容易因為使用不當或用力過猛，造成意外情況發生，針對腰背按摩器來說，很多人在使用該器械時會貪求快，所以雙手運動的頻率會很快，其實這是非常危險的，不僅達不到健身的效果而且還會有燒傷的危險。

因此，在小區健身器材上鍛煉，首先要做的是對這個器材進行了解，知道正確的使用方法，然后根據自己身體狀況選擇適合的器材，按照合適的運動量進行鍛煉。可惜，目前人們還未形成這方面的意識，因此有必要在傳統的健身器材的基本上進行一定的改進，從而引導使用者形成科學的運動習慣。

技術實現要素：

發明目的：本實用新型目的在于針對現有技術的不足，提供一種智能化的腰背按摩器，幫助用戶掌握運動狀態，從而形成科學地的運動習慣。

技術方案：本實用新型所述智能腰背按摩器，包括立柱，安裝在所述立柱上的腰部按摩組件和背部按摩組件，所述腰部按摩組件包括至少一組縱向滾動的滾輪組，所述背部按摩組件包括至少一組橫向滾動的滾輪組，所述腰部按摩組件與所述背部按摩組件至少各有一組滾輪組上設置有智能檢測組件，所述智能檢測組件包括傳感器、檢測電路和輸出單元，所述傳感器檢測所述滾輪組的滾動速度和滾動次數并發出信號，所述檢測電路的輸入端與所述傳感器連接，接收所述傳感器發出的信號，將信號分析為所述滾輪組的滾動數據，并通過所述輸出單元向用戶輸出。

傳感器為市售的任意型號的可用于檢測所述滾輪組的滾動速度和滾動次數的傳感器。輸出單元為藍牙數據通訊單元、WiFi數據通訊單元、ZigBee數據通訊單元、2.4g數據通訊單元、NFC數據通訊單元、RFID數據通訊單元其中一種。

本實用新型進一步優選地技術方案為，所述腰部按摩組件還包括U型的腰部按摩架，腰部按摩架的兩端設置有手柄，腰部按摩架的中部鉸接在所述立柱上，所述腰部按摩組件的滾輪組安裝在所述腰部按摩架上。

優選地，所述腰部按摩架的底部還設置有座椅，所述座椅固定在所述立柱上或固定在地面上。

優選地，所述手柄上設置有心率檢測裝置，所述心率檢測裝置與所述檢測電路連接，所述心率檢測裝置檢測用戶心率數據，并將該心率數據發送給所述檢測電路，再由所述檢測電路通過所述輸出單元向用戶輸出。心率檢測裝置為市售的任意一款可以檢測心率的心率檢測器。

優選地，所述背部按摩組件還包括框形的背部按摩架，所述背部按摩架固定在所述立柱上，背部按摩組件的滾輪組安裝在所述背部按摩架內。

優選地，所述滾輪組由一個連接軸和至少兩個滾輪組成，所述滾輪圍繞所述連接軸滾動，所述滾輪表面設置有按摩塊。

優選地，在所述連接軸上還套設有保護殼，所述保護殼位于任意兩滾輪之間，所述智能檢測組件位于所述保護殼內。

優選地，所述智能檢測組件還包括有電池，所述檢測電路由所述電池供電。

優選地，所述智能檢測組件還包括遠程報警模塊，所述遠程報警模塊與所述檢測電路電連接，所述傳感器在間隔固定時間內未檢測到所述滾輪組滾動時，通過所述檢測電路控制所述遠程報警模塊啟動。

優選地，所述立柱上還設置有信息標識模塊，所述信息標識模塊與所述輸出單元相匹配，用戶通過所述信息標識模塊與所述輸出單元建立連接。

優選地，所述信息標識模塊為二維碼銘牌。

有益效果：（1）本實用新型的腰背按摩器在滾輪組上設置了智能檢測組件，在使用者使用器械進行鍛煉時，隨著滾輪組的滾動，傳感器檢測器其滾動速度和滾動次數并發出信號，再由檢測電路分析形成滾輪組的滾動數據，并由輸出單元輸出，該滾動數據即為使用者的鍛煉數據，使用者根據這一數據，隨時了解當前的運動狀態，從而幫助使用者建立科學的運動習慣；

（2）本實用新型在滾輪組的連接軸上套設保護殼，智能檢測組件的電氣元件全部位于保護殼內，由電池直接供電，環境相對密封，不僅能夠在戶外環境下降低降水、日曬對智能檢測組件的影響，提高設備的使用壽命；還具有方便拆卸、便于維修的優點；

（3）本實用新型的智能檢測組件還包括遠程報警模塊，在按摩器發生損壞時，傳感器在間隔固定時間內未檢測到滾輪組滾動時，會通過檢測電路控制遠程報警模塊啟動，提醒工作人員進行維修，節省維修時間，提高設備的維修效率和使用頻率；

（4）本實用新型中在立柱上設置了信息標識模塊，方便用戶與智能檢測組件建立連接，同時，還可以通過該信息標識模塊，獲得腰背按摩器的正確使用方法和使用步驟，引導使用者科學合理的完成鍛煉。

附圖說明

圖1為本實用新型所述的智能腰背按摩器的結構示意圖；

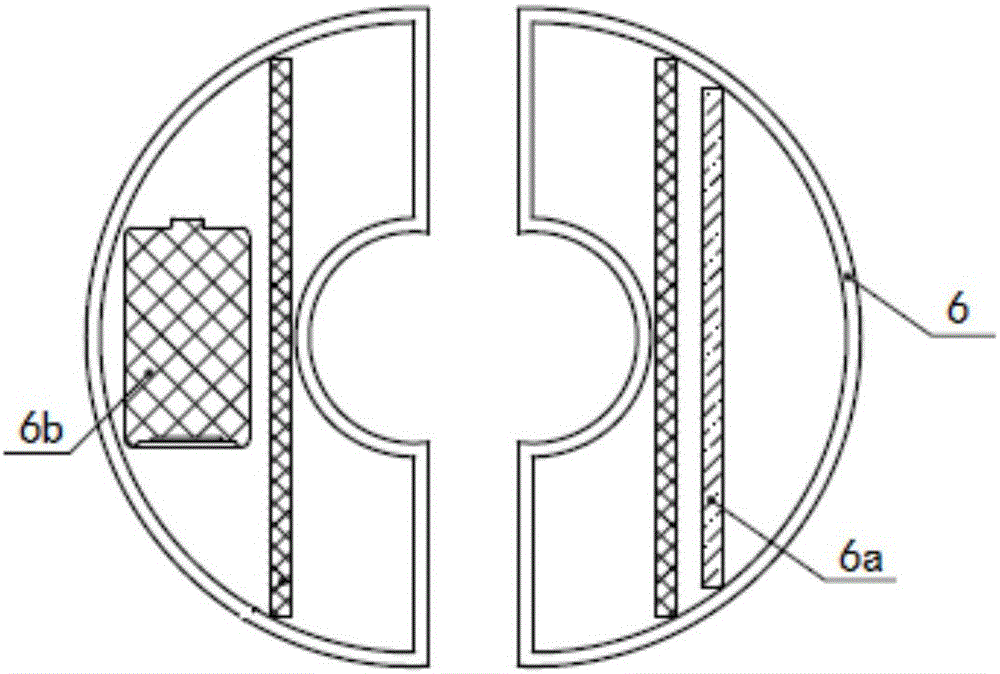

圖2為本實用新型所述的智能檢測組件的結構示意圖。

具體實施方式

下面通過附圖對本實用新型技術方案進行詳細說明，但是本實用新型的保護范圍不局限于所述實施例。

實施例：一種智能腰背按摩器，包括立柱，安裝在立柱上的腰部按摩組件1和背部按摩組件2，腰部按摩組件1包括U型的腰部按摩架3和至少一組縱向滾動的滾輪組4，腰部按摩架3的兩端設置有手柄，腰部按摩架3的中部鉸接在立柱上，腰部按摩組件1的滾輪組4安裝在腰部按摩架3上。腰部按摩架3的底部還設置有座椅7，座椅7固定在立柱上或固定在地面上。

背部按摩組件2包括框形的背部按摩架5和至少一組橫向滾動的滾輪組4，背部按摩架5固定在立柱上，背部按摩組件2的滾輪組4安裝在背部按摩架5內。

滾輪組4由一個連接軸和至少兩個滾輪組成，滾輪圍繞連接軸滾動，滾輪表面設置有按摩塊。在連接軸上還套設有保護殼6，保護殼6位于任意兩滾輪之間。

腰部按摩組件1與背部按摩組件2至少各有一組滾輪組的保護殼6內設置有智能檢測組件，智能檢測組件包括傳感器、檢測電路6a、電池6b、輸出單元和遠程報警模塊，傳感器檢測滾輪組4的滾動速度和滾動次數并發出信號，檢測電路6a由電池6b供電，檢測電路6a的輸入端與傳感器連接，接收傳感器發出的信號，將信號分析為滾輪組4的滾動數據，并通過輸出單元向用戶輸出。手柄上設置有心率檢測裝置9，心率檢測裝置9與檢測電路6a連接，心率檢測裝置9檢測用戶心率數據，并將該心率數據發送給檢測電路6a，再由檢測電路6a通過輸出單元向用戶輸出。遠程報警模塊與檢測電路6a電連接，傳感器在間隔固定時間內未檢測到滾輪組4滾動時，通過檢測電路6a控制遠程報警模塊啟動。

立柱上還設置有信息標識模塊8，信息標識模塊8為二維碼銘牌，信息標識模塊8與輸出單元相匹配，用戶通過信息標識模塊8與輸出單元建立連接。

如上所述，盡管參照特定的優選實施例已經表示和表述了本實用新型，但其不得解釋為對本實用新型自身的限制。在不脫離所附權利要求定義的本實用新型的精神和范圍前提下，可對其在形式上和細節上作出各種變化。
