本實用新型涉及一種噴霧美容器，尤其涉及一種便攜式富氫水噴霧美容器。

背景技術：

眾所周知，人體是由細胞所組成的，人的疾病最終都可以歸結為細胞受損，人的衰老也是由于細胞老化或壞死所造成的。造成細胞病態或者老化的主要元兇就是過剩的氧自由基。氧自由基是怎么產生的呢？氧氣通過人的呼吸進入到體內，有經血液中的紅血球運輸到各個細胞中。為了讓其在各細胞內產生能量，糖分和脂肪就會燃燒、消耗。此時，氧氣也會發生燃燒，其中有2%會變成活性氧。因為食品添加劑、含氯氣的飲料水等原因，腸內微生物菌群失調，引起腸胃內異常發酵，此時，活性氧會大量產生。其他的還有，在激烈運動后、紫外線、吸煙、飲酒、手電磁輻射、精神壓力大時、接觸到細菌、病毒、大氣污染、放射線、透視、抗癌劑、染料等時候，人體內都會產生大量活性氧。

富氫水（Hydrogen Water），也有人稱之為水素水，國內又叫“氫水”。氫氣是一種無色，無味，無毒，和無嗅的氣體。氫氣的獨特性質，決定了氫氣在生物上具有許多優點。一個比較明顯的特點就是強大的穿透性，可以非常容易的進入細胞內如細胞核和線粒體等任何部位。這是奠定氫氣可以用于治療疾病的一個重要特征。氫的主要功效為：抗氧化，選擇性的中和羥基自由基，亞硝酸陰離子等。氫離子與活性氧結合，還原成水，排出體外。

現有的富氫水發生器，無法將自來水中的余氯清除，影響生成的富氫水的保健功能。另一方面，通過現有的富氫水發生器生產的富氫水主要作為飲用水或清潔用水使用，如果想將生成的富氫水用于皮膚美容，則需要使用者預先使用毛巾等工具吸收，再涂抹到皮膚上，使用不便而且影響皮膚對富氫水的吸收。

技術實現要素：

本實用新型所要解決的技術問題在于，提供一種便攜式富氫水噴霧美容器，可產生富氫的水，同時將水中的余氯吸附，而且可以方便地將生成的富氫水噴灑到皮膚上，實現美容效果。

本實用新型所要解決的技術問題還在于，提供一種便攜式富氫水噴霧美容器，能夠受控制地將生成富氫水過程中吸附的余氯釋出，實現自動清潔。

為了解決上述技術問題，本實用新型提供了一種便攜式富氫水噴霧美容器，包括瓶體、瓶體上部設有噴霧機構，瓶體內設有儲水腔，所述儲水腔內設有富氫水生成裝置；

所述富氫水生成裝置包括依次緊貼設置的第一電解網片、導電活性炭板和第二電解網片；所述第一電解網片和第二電解網片分別連接驅動電路的正極和負極，所述驅動電路為所述第一電解網片和第二電解網片供電，并能夠同時將連接所述第一電解網片和第二電解網片的正極和負極互換。

作為上述方案的改進，所述導電活性炭板設有貫穿其上下表面的連通孔。

作為上述方案的改進，所述連通孔陣列式排布于所述導電活性炭板上下端面。

作為上述方案的改進，所述第一電解網片和第二電解網片的外側設有固定架。

作為上述方案的改進，所述富氫水生成裝置下表面設有水容腔，其通過流通孔與第二電解網片連接，所述流通孔設有用于關閉或打開所述流通孔的控制閥。

作為上述方案的改進，所述固定架包括內環和外環，以及連接內環和外環的水平連接件；所述第一電解網片、導電活性炭板和第二電解網片中央設有通孔，所述內環套接于所述通孔中，所述外環包覆所述第一電解網片和第二電解網片的外側。

作為上述方案的改進，所述固定架包括上固定架和下固定架，它們通過連接柱固定連接。

作為上述方案的改進，所述第一電解網片和第二電解網片設有方形、菱形或圓形的網孔。

作為上述方案的改進，所述噴霧機構按壓式噴頭，以及與所述按壓式噴頭連接并伸入所述儲水腔中的導管。

作為上述方案的改進，所述富氫水生成裝置下方設有電池。

本實用新型還提供了一種便攜式富氫水噴霧美容方法，包括以下步驟：

S01、在噴霧瓶內設置富氫水生成裝置，所述富氫水生成裝置在第一電解網片和第二電解網片之間設置導電活性炭板，第一電解網片設于第二電解網片上方；

通過控制按鈕選擇獲取離子水或自動清潔功能；

若選擇獲取離子水功能，則執行步驟S02，在噴霧瓶內生成富氫水，然后使用者通過按壓噴霧瓶的噴頭，將生成的富氫水霧化噴灑到使用者皮膚上，實現美容功能；

若選擇自動清潔功能，則執行步驟S03，將導電活性炭板中吸附的余氯析出；

S02、獲取離子水步驟：往噴霧瓶加水，使第一電解網片和第二電解網片浸入水中，并使第一電解網片和第二電解網片分別連入電源正極和負極，第一電解網片和第二電解網片將部分水離子化，同時水中的余氯被導電活性炭板吸附；

S03、自動清潔步驟：往噴霧瓶加水，使第一電解網片、導電活性炭板和第二電解網片浸入水中，并使第一電解網片和第二電解網片分別連入電源負極和正極，使導電活性炭板帶負電，導電活性炭板中吸附的余氯與其排斥，脫離導電活性炭板并釋放到浸入的水中，最后將噴霧瓶內的水倒掉。

實施本實用新型，具有如下有益效果：

本實用新型通過在噴霧瓶內設置富氫水生成裝置，使得用戶可以隨時獲取富氫水，并通過噴霧瓶噴灑到皮膚上，提高皮膚與富氫水的接觸面積，實現美容功能，使用方便。

本實用新型通過第一電解網片、導電活性炭板和第二電解網片對浸入的水進行電解，生成富氫的水，并且所述導電活性炭板能夠將水中的余氯吸附，提高生成的水的純凈度，保證富氫水的保健功能。

本實用新型通過夾持于第一電解網片和第二電解網片之間的導電活性炭板對余氯進行吸附，在多次使用后，可以將第一電解網片和第二電解網片連接的極性反轉，使導電活性炭板內的余氯向外釋出，實現自潔和長期穩定使用。

附圖說明

圖1是本實用新型一種便攜式富氫水噴霧美容器的整體結構示意圖；

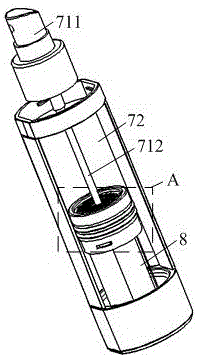

圖2是本實用新型一種便攜式富氫水噴霧美容器的內部結構示意圖；

圖3是圖2的A部放大圖；

圖4是本實用新型一種富氫水生成裝置的分解圖。

具體實施方式

為使本實用新型的目的、技術方案和優點更加清楚，下面將結合附圖對本實用新型作進一步地詳細描述。僅此聲明，本實用新型在文中出現或即將出現的上、下、左、右、前、后、內、外等方位用詞，僅以本實用新型的附圖為基準，其并不是對本實用新型的具體限定。

如圖1-圖4所示，本實用新型提供了一種便攜式富氫水噴霧美容器，包括瓶體7、瓶體7上部設有噴霧機構71，瓶體內設有儲水腔72，所述儲水腔72內設有富氫水生成裝置；所述富氫水生成裝置包括依次緊貼設置的第一電解網片1、導電活性炭板2和第二電解網片3；所述第一電解網片1和第二電解網片3分別連接驅動電路的正極和負極，所述驅動電路為所述第一電解網片1和第二電解網片3供電，并能夠同時將連接所述第一電解網片1和第二電解網片3的正極和負極互換。

其中，所述噴霧機構71包括按壓式噴頭711，以及與所述按壓式噴頭連接并伸入所述儲水腔中的導管712。所述富氫水生成裝置下方設有電池8。

本實用新型通過在噴霧瓶內設置富氫水生成裝置使得用戶可以隨時獲取富氫水，并通過噴霧機構71噴灑到皮膚上，實現美容功能，使用方便。

本實用新型通過第一電解網片1、導電活性炭板2和第二電解網片3對浸入的水進行電解，生成富氫的水，并且所述導電活性炭板2能夠將水中的余氯吸附，提高生成的水的純凈度，保證富氫水的保健功能。其中，所述導電活性炭板2可以通過現有的活性炭加入導電材料粘結成型。

本實用新型通過夾持于第一電解網片1和第二電解網片3之間的導電活性炭板2對余氯進行吸附，在多次使用后，可以將第一電解網片1和第二電解網片3連接的極性反轉，使導電活性炭板2內的余氯向外釋出，實現自潔和長期穩定使用。

為了使水能夠在第一電解網片1和第二電解網片3之間快速流動，所述導電活性炭板2設有貫穿其上下表面的連通孔4。所述連通孔4陣列式排布于所述導電活性炭板2上下端面，將第一電解網片1和第二電解網片3連通。

作為一種優選的實施方式，所述富氫水生成裝置下表面設有水容腔，即用于存儲水的一個小空間，其通過流通孔與第二電解網片3連接，所述流通孔設有用于關閉或打開所述流通孔的控制閥。當所述富氫水生成裝置工作時，可以將所述控制閥打開，使第二電解網片3附近的帶有弱堿性的水流入水容腔中保存起來，當所述富氫水生成裝置停止工作時，所述控制閥關閉，防止水容腔內的弱堿性水流出，使噴霧瓶內的富氫水呈弱酸性，弱酸性的水更易被人體吸收，加強美容補水的效果。

優選地，所述第一電解網片1和第二電解網片3的外側設有固定架6。所述固定架6包括內環61和外環62，以及連接內環61和外環62的水平連接件63；所述第一電解網片1、導電活性炭板2和第二電解網片3中央設有通孔5，所述內環61套接于所述通孔5中，所述外環62包覆所述第一電解網片1和第二電解網片3的外側。所述固定架6包括上固定架6A和下固定架6B，它們通過連接柱64固定連接。所述內環61和外環62將第一電解網片1、導電活性炭板2和第二電解網片3的內側和外側封閉，使水流必須從它們之間穿過，提升水電解效率，也使導電活性炭板2與水均勻接觸，提高余氯吸附性能。為了節省空間，所述第一電解網片1和第二電解網片3可以和固定架6一體成型。

本實用新型中，為了使水能夠在所述第一電解網片1和第二電解網片3之間通過，所述第一電解網片1和第二電解網片3設有方形、菱形或圓形的網孔。其中，方形或菱形生產成本低，易于生產；圓形網孔能夠與導電活性炭板2上的連通孔55對正，提高水的流動性，從而提高生成富氫水和吸附余氯的效率。

相應地，本實用新型還提供了一種便攜式富氫水噴霧美容方法，包括以下步驟：

S01、在噴霧瓶內設置富氫水生成裝置，所述富氫水生成裝置在第一電解網片1和第二電解網片3之間設置導電活性炭板2，第一電解網片1設于第二電解網片3上方；

通過控制按鈕選擇獲取離子水或自動清潔功能；

若選擇獲取離子水的功能，則執行步驟S02，在噴霧瓶內生成富氫水，然后使用者通過按壓噴霧瓶的噴頭，將生成的富氫水霧化噴灑到使用者皮膚上，實現美容功能；

若選擇自動清潔的功能，則執行步驟S03，將導電活性炭板中吸附的余氯析出；

S02、獲取離子水步驟：往噴霧瓶加水，使第一電解網片1和第二電解網片3浸入水中，并使第一電解網片1和第二電解網片3分別連入電源正極和負極，第一電解網片1和第二電解網片3將部分水離子化，同時水中的余氯被導電活性炭板2吸附；

S03、自動清潔步驟：往噴霧瓶加水，使第一電解網片1、導電活性炭板2和第二電解網片3浸入水中，并使第一電解網片1和第二電解網片3分別連入電源負極和正極，使導電活性炭板2帶負電，導電活性炭板2中吸附的余氯與其排斥，自動脫離導電活性炭板2并釋放到浸入的水中，最后將噴霧瓶內的水倒掉。

以上所揭露的僅為本實用新型一種較佳實施例而已，當然不能以此來限定本實用新型之權利范圍，因此依本實用新型權利要求所作的等同變化，仍屬本實用新型所涵蓋的范圍。
