本實用新型涉及醫療用品技術領域，具體涉及一種脊柱穿刺定位器。

背景技術：

脊柱穿刺定位器用于體內深部脊柱某一靶點的穿刺定位，具體可用于椎間孔、椎間盤、關節突及椎弓根等脊柱各部位的穿刺定位。

隨著微創脊柱外科、內鏡脊柱外科、疼痛科及神經科等臨床科室的發展，許多微創手術都需要通過穿刺針引導定位到達靶點、手術病灶或手術通道，例如椎間孔鏡手術、經皮椎弓根螺釘內固定術、椎間盤射頻消融術、神經根阻滯麻醉術等。

但是脊柱深部的靶點或手術區域極小，臨近四周有許多重要神經、血管及內臟器官環繞，有時還需要避開堅硬的骨組織的遮擋。術者要嚴格按照術前設計的手術進針入路到達靶點，才能安全順利地到達理想的手術區域，避免出現嚴重的手術并發癥或后遺癥。但對于新手而言，術者往往需要反復透視定位，反復調整穿刺針的方向、角度和深度，才能獲得安全的進針路徑和滿意的針尖位置。反復穿刺多次透視增加了病患的痛苦和X線輻射，延長了手術時間，增大了手術風險和感染可能，甚至即使反復穿刺定位也不一定能夠獲得理想的靶點位置，從而明顯降低了手術療效。

同時，現有技術中，水平儀固定于儀器或底座上，而人體體表或手術無菌區域并不光滑平整，則獲取水平面非常困難和浪費時間，一旦需要變動穿刺位置或移動水平儀底座時，又需要重新調節水平面，重新調整參數，費時費力。

技術實現要素：

為了克服上述技術問題，本實用新型提供了一種脊柱穿刺定位器。

為了實現上述目的，本實用新型采用如下技術方案：

一種脊柱穿刺定位器，包括定位尺、角度尺、校正磁鐵、水平儀，所述角度尺為半圓形，在弦的圓心處設有安裝孔，所述定位尺和穿刺導管通過角度鎖定開關固定在安裝孔處，并均可繞著圓心轉動；當角度尺、定位尺及穿刺導管都沒有圍繞圓心轉動時，三者間的夾角為0°，此時所述穿刺導管中軸與定位尺中軸一致；在使用角度鎖定開關固定定位尺的同時固定穿刺導管，從而調整穿刺導管的進針角度；完全松開角度鎖定開關時，可將穿刺導管與角度尺拆開分離，從而將穿刺導管單獨留在穿刺針上，所述定位尺背側還設有校正磁鐵。

也可將多個穿刺導管焊接固定在角度尺背面，所述穿刺導管的中軸線均指向角度尺的圓心，通過旋轉角度尺，使穿刺導管與定位尺中軸線之間形成一定的夾角，從而調整穿刺導管的進針角度，也在本專利保護范疇。

因定位尺、角度尺和穿刺導管三者間都有一定厚度，穿刺針從穿刺導管通過后與定位尺并不在同一水平面，穿刺針與定位尺之間有固定的間隔距離，因此，選擇一塊長方形的磁鐵，為校正磁鐵，固定在定位尺背面。

所述校正磁鐵的厚度與穿刺針到定位尺之間的間隔距離一致，便于定位，當穿刺針從穿刺導管通過后，就與貼在定位尺末端的校正磁鐵的表面處于同一平面了。

進一步的，所述定位器還包括可拆卸高度尺，所述可拆卸高度尺垂直安裝在定位尺的長軸上，并可沿著定位尺長軸滑動，通過高度尺鎖定旋鈕固定在定位尺長軸上。

進一步的，所述可拆卸水平儀可固定在定位尺的正面背面和兩側面，根據需要方便靈活的獲取水平面。

進一步的，所述定位尺的角度起始端以所述定位尺中軸線為標準，可以為在定位尺上指示端的中點標識，也可以為在定位尺中軸上的指針。

進一步的，所述定位尺正面設有至少一條刻度線，一般為一條或者兩條，所述刻度線刻度以定位尺末端為起點或終點，所述定位尺末端在定位尺中軸位置設有中點標識。

所述定位尺背面長軸中軸處設有一條刻度線，所述刻度線刻度以角度尺圓心處為起點，定位尺末端中點標識為終點。

進一步的，所述高度尺上設有刻度線，所述刻度線刻度以高度尺安裝在定位尺上時，定位尺的中軸線位置為起點，高度尺的末端為終點。

進一步的，所述角度尺正反面均設有刻度。

所述脊柱穿刺定位器的工作原理是將三維空間的一條手術穿刺通道，通過沿著體表正投影線上的定位尺轉化為垂直于地面的二維平面，再通過角度尺鎖定穿刺導管的特定進針角度將二維平面轉換成與水平面有特定夾角的一維直線，然后從穿刺點進針，沿著穿刺導管方向前進到特定長度，即穿刺針尖到達靶點。

有益效果：

本實用新型所述穿刺定位器結構簡單，便于生產及維護，操作簡單，可用于術中實時定位，穿刺方向校對方便直觀，穿刺精度高，使用方便，穿刺定位快捷準確，便于重新穿刺定位靶點。體積小，易消毒，高溫消毒不影響器械精度，不占手術臺空間，不污染手術區域，其定位原理及設計可廣泛應用到各種體內深部定位的操作及多種專用定位器的開發研究。

附圖說明

下面結合附圖和具體實施方式對本實用新型作詳細闡述：

圖1為本實用新型所述定位器主視圖；

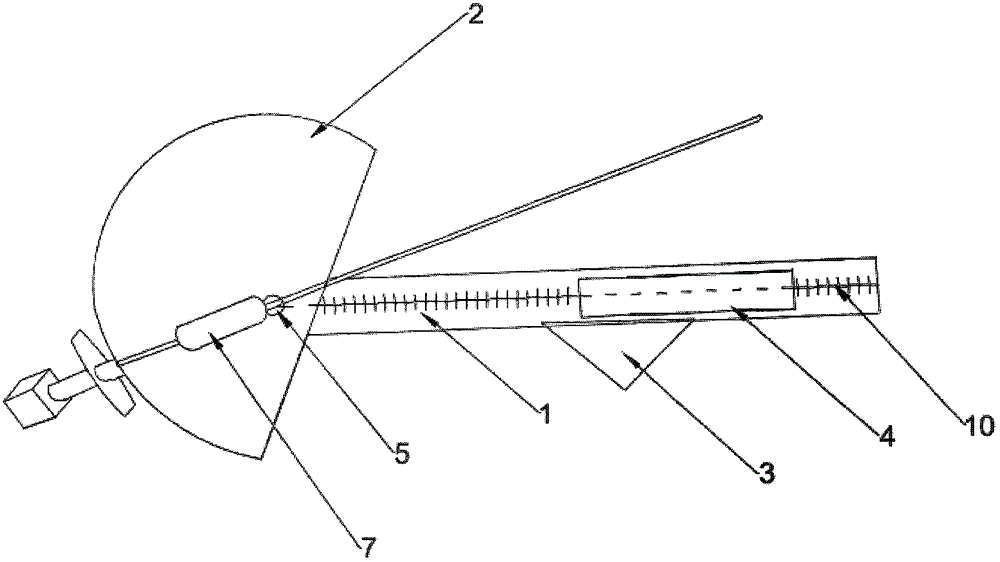

圖2為本實用新型所述定位器后視圖；

圖3為本發明所述定位器安裝高度尺后的后視圖。

具體實施方式

下面通過實施例，并結合附圖，對本實用新型的技術方案作進一步具體的說明。

實施例1

如圖1和圖2所示，一種脊柱穿刺定位器，包括定位尺1、角度尺2、校正磁鐵4、可拆卸水平儀3，所述角度尺2為半圓形，在弦的圓心處設有安裝孔5，所述定位尺1和穿刺導管7通過角度鎖定開關6固定在安裝孔5處，并均可繞著圓心轉動；當角度尺2、定位尺1及穿刺導管7都沒有圍繞圓心轉動時，三者間的夾角為0°，此時所述穿刺導管7中軸與定位尺1中軸一致；在使用角度鎖定開關6固定定位尺1的同時固定穿刺導管7，從而調整穿刺導管7的進針角度；完全松開角度鎖定開關6時，可將穿刺導管7與角度尺2拆開分離，從而將穿刺導管7單獨留在穿刺針上，所述校正磁鐵4設在定位尺1背面。

所述定位尺1上設有刻度8，末端在定位尺中軸位置設有中點標識9。

所述定位尺1正面設有至少一條刻度線8，一般為條或者兩條，所述刻度線刻度從定位尺末端為起點或終點的，所述定位尺末端在定位尺中軸位置設有中點標識9。

所述定位尺1背面定位尺中軸處設有一條刻度線10，所述刻度線刻度以角度尺圓心安裝孔處為起點，定位尺末端中點標識為終點。

使用時，進針角度α和進針深度c的測量方法：使用定位尺測量出穿刺路徑CO的水平面長度a和鉛錘線高度差h，通過實施例1所述方法，計算出穿刺針進針的角度和深度，通過角度尺，調整穿刺導管與水平面的角度，將穿刺針通過穿刺導管進行穿刺。

實施例2

如圖3所示，一種脊柱穿刺定位器，包括定位尺1、角度尺2、校正磁鐵4、可拆卸水平儀3，所述角度尺2為半圓形，在弦的圓心處設有安裝孔5，所述定位尺1和穿刺導管7通過角度鎖定開關6固定在安裝孔5處，并均可繞著圓心轉動；當角度尺2、定位尺1及穿刺導管7都沒有圍繞圓心轉動時，三者間的夾角為0°，此時所述穿刺導管7中軸與定位尺1中軸一致；在使用角度鎖定開關6固定定位尺1的同時固定穿刺導管7，從而調整穿刺導管7的進針角度；完全松開角度鎖定開關6時，可將穿刺導管7與角度尺2拆開分離，從而將穿刺導管7單獨留在穿刺針上，所述校正磁鐵4設在定位尺1背面。

所述定位器還包括可拆卸高度尺11，所述可拆卸高度尺11垂直安裝在定位尺1的長軸上，并可沿著定位尺1長軸滑動，通過高度尺鎖定旋鈕12固定在定位尺1長軸上。

使用時，將可拆卸的高度尺安裝到定位尺長軸上，按實施例1的方法測量出穿刺路徑CO的水平面長度a和鉛錘線高度差h，無需三角函數計算，將高度尺沿著定位尺中軸線滑動，當高度尺距離圓心的長度為a時，鎖定高度尺鎖定旋鈕。然后穿刺針完全抵住穿刺導管，通過圓心后和高度尺的邊緣相交叉，交叉點在高度尺的刻度上為h，鎖定角度鎖定開關。此時在角度尺上讀取具體的角度度數，即為穿刺針的進針角度α。然后在穿刺針的交叉點上做一標記，松開角度鎖定開關，圍繞圓心轉動穿刺針到角度尺的0度即定位尺中軸線上，穿刺針仍然完全抵住穿刺導管，在中軸線上測量出從圓心到穿刺針交叉點的距離長度c，即為穿刺針的進針深度c。

在實施例2的基礎上，所述高度尺上設有刻度線13，所述刻度線刻度以高度尺安裝在定位尺上時，定位尺的中軸線位置為起點，高度尺的末端為終點。

上述實施例只是為了說明本發明的技術構思及特點，其目的是在于讓本領域內的普通技術人員能夠了解本發明的內容并據以實施，并不能以此限制本發明的保護范圍。凡是根據本

技術實現要素：
的實質所作出的等效的變化或修飾，都應涵蓋在本發明的保護范圍內。
